长管压缩气体牵引运输半挂车结构

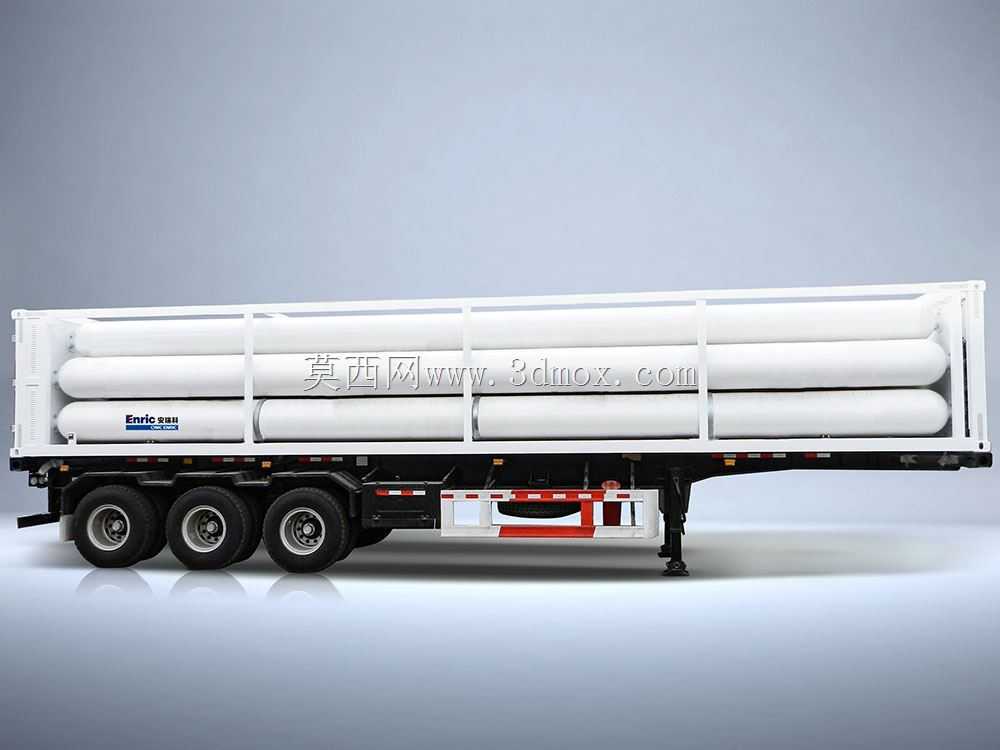

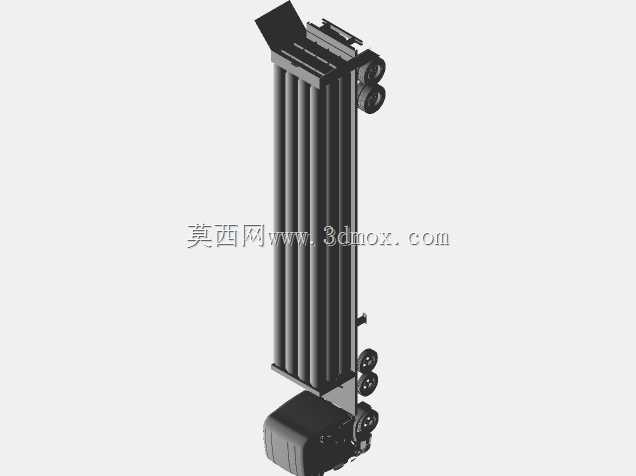

　　该模型呈现的是一类用于高压工业气体干线转运的长管气瓶牵引半挂车，车头与后部管束式储运框架组合完整，适合在气体分销、工业园区供气、能源配套及应急气源调度场景中进行结构校核与布置演示。后部承载单元采用多根大直径长圆柱气瓶并列布置的方式，气瓶沿车架纵向延伸，端部通过支撑端板、紧固构件和框架结构进行限位，形成类似管束集装箱的储运模块。与普通散装钢瓶运输相比，这种长管集装方式能够在一次运输中容纳更大的储气容积，减少频繁装卸和瓶口连接操作，同时使载荷沿半挂车长度方向较均匀分布。

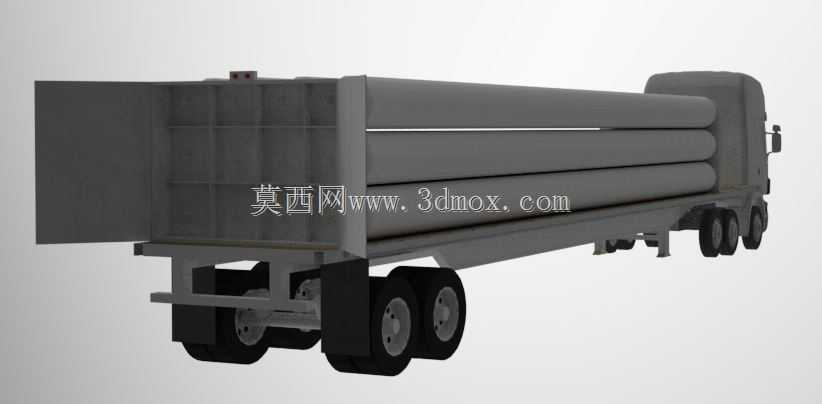

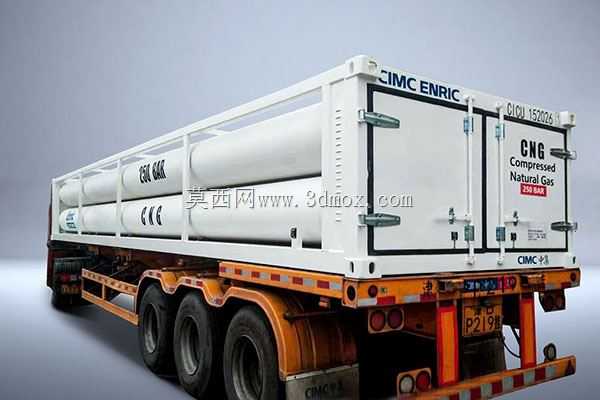

　　从实际用途看，该类车辆主要承担压缩天然气、氢气、氦气、氩气等高压气体的道路转运任务。模型中管束区域被灰色端框和侧向围护结构约束，前后端板承担瓶体轴向定位与防护作用，车架上方预留管束安装空间，下部则与半挂车行走悬架、车轴和轮胎系统匹配。设计时需要重点控制瓶体中心距、端部支撑跨度、捆绑位置以及整车质心高度。瓶体并列后虽然提高了容积，但侧向迎风面积和上部质量也随之增加，因此框架与车架连接区域应保证足够的刚度，避免在制动、转向和路面冲击下出现瓶体位移或局部应力集中。

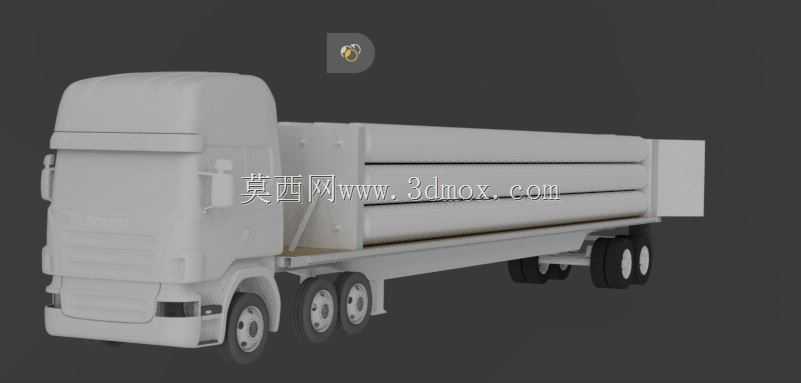

　　牵引车头采用高顶驾驶室造型，前部格栅、挡风玻璃、后视镜、踏板、轮辋和轮胎等外形特征均有体现，可用于展示整车外廓与挂接关系。工程布置上，牵引车与半挂车通过牵引座形成铰接连接，后部载荷主要由挂车轴组承担，车头负责提供牵引动力和驾驶功能。模型中后部多轴车轮的布置反映了重载运输需求，车轴数量与轴距需要结合管束总质量、道路轴荷限制以及转弯通过性综合确定。对于长管气体运输车，过长的挂车会影响低速转弯半径和倒车操作，因此在建模阶段应同步检查驾驶室后回转空间、牵引销位置、挂车间隙以及管束前端与驾驶室后方的安全距离。

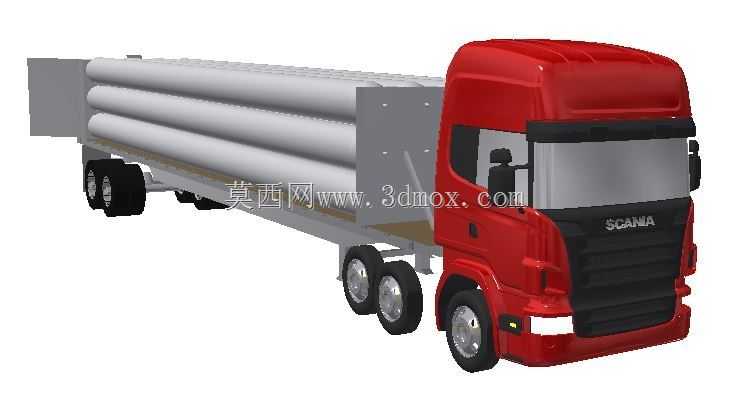

　　外形边界方面，整车由红色牵引车头和长条形灰色管束挂车组成，气瓶横向叠放并占据挂车主要上部空间，整体高度、宽度和长度都属于道路运输装备需要严格约束的参数。三维结构设计时，应围绕瓶体安装导轨、端部防撞框、侧向防护、支腿、车架纵梁、悬架固定点和制动电气接口进行协调。管束模块不仅要满足静态装配关系，还要考虑充装站对接、检修通道、瓶端阀门操作空间以及事故状态下的防护距离。该模型对长管气瓶半挂车的主要构成、载荷形态和道路运输特征表达直观，可作为专用车结构设计、储运设备方案展示和高压气体运输装备教学分析的数字化参考。
