双立式储罐配套工艺管线布局结构

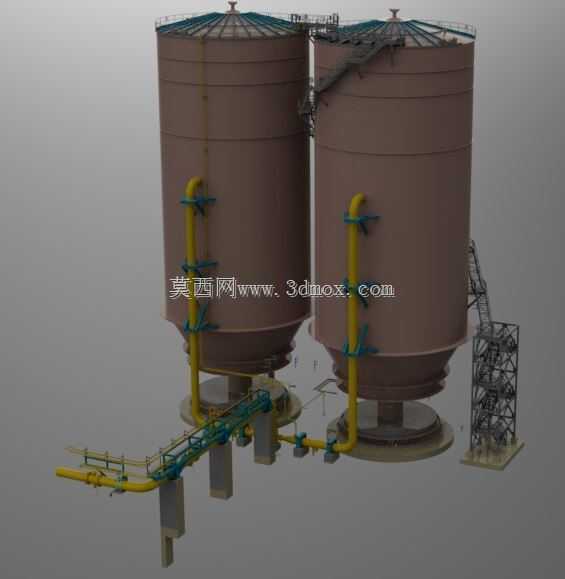

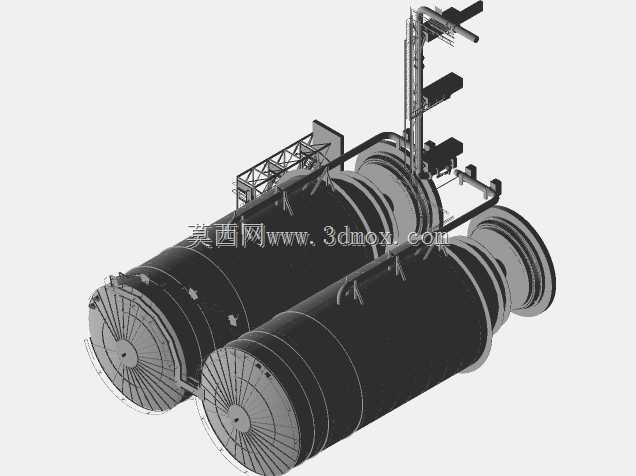

　　这套双储罐配套管线结构，常见于散料中转、化工原料暂存、粮油仓储或者工业流体缓存工段，核心作用是把两台大容积立式储料单元的进出料路径整合到统一管廊上，减少现场管线交叉，给后续运维、阀门操作和巡检留出足够通行空间。做这类设施三维布局时，首先要锚定两个罐体的安装定位：两台锥底立式罐平行排布，罐底锥段直接坐落在环形混凝土支撑基座上，基座高度要预留出锥底出料口的检修空间，避免出料阀、溜管或者输送设备安装后净空不足。罐顶设置环形检修护栏与连通走台，两罐顶部通过带护栏的钢制步桥连通，侧边配套斜爬梯与独立塔架式检修梯，爬梯踏步间距、护栏高度都按照工业厂区巡检通行要求设置，塔架底部直接落地固定，不额外依附罐体侧壁，避免罐体受侧向附加载荷。

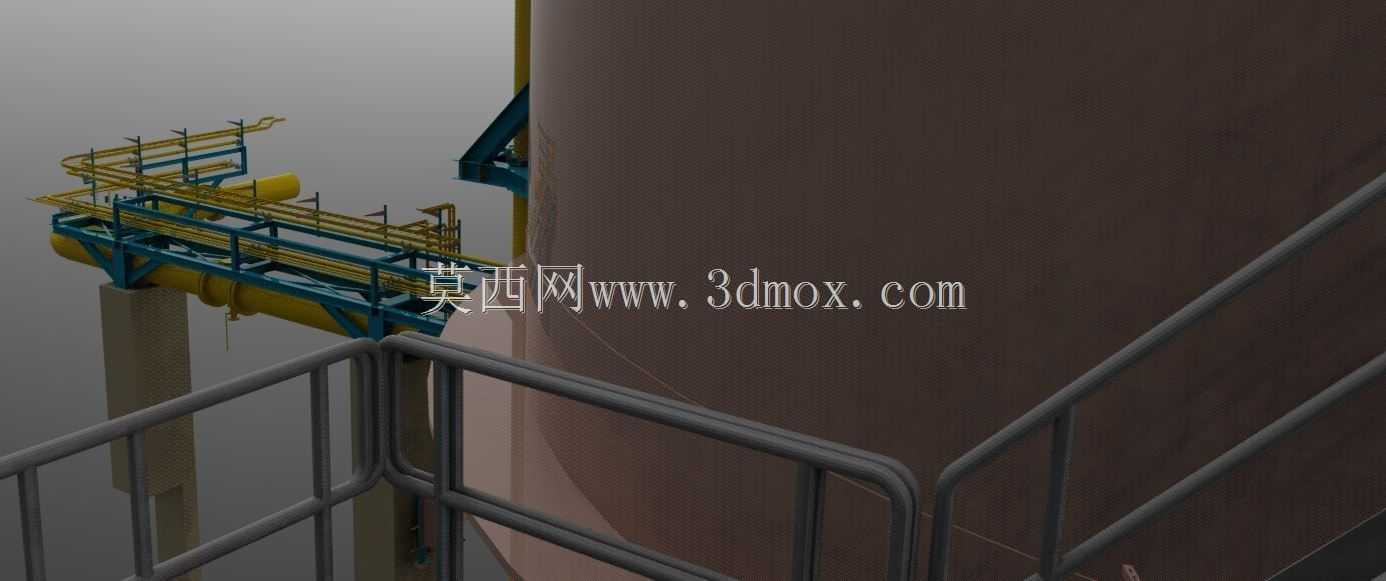

　　管线布局顺着罐区外侧的架空管廊展开：主工艺管道沿罐组前方低位架设，通过混凝土支墩与钢制管架分段支撑，每台罐体侧壁引出的竖向支管通过管卡固定在罐壁预设的支座上，竖向管道上配套设置弯头、三通与操作阀组，横向主管在两罐之间汇合，既可以实现单罐独立进出料，也能完成两罐之间的物料转输。建模时特意把管道的避让逻辑做了还原：竖向管道贴近罐壁但留出保温层安装间隙，横向管廊抬升到地面巡检通行净高以上，管道跨接位置的弯头曲率、法兰对接位置都和现场施工的分段逻辑一致，没有出现管线穿罐体、穿走台或者和爬梯干涉的问题。

　　从安装边界来看，整套设施的占地范围要同时覆盖两个罐体基座、前方管廊支墩以及侧边检修梯塔架，罐体之间的间距既要满足顶部步桥的安装宽度，也要给罐壁附件、侧向管道留出安装操作面；锥底出料区域下方预留的空间，可以对接刮板输送机、气力输送管道或者流体泵组，适配不同物料的输送需求。罐顶的护栏、走板和顶部人孔位置协同布置，巡检人员可以从侧边梯架登上罐顶，沿步桥完成两个罐顶的阀门操作、液位检测元件巡检，不用在罐顶临时搭设走道。管道支墩的间距按照管道挠度控制要求设置，避免长距离横管出现中段下沉，侧向固定管卡同时约束管道的横向位移，抵消物料输送时产生的管道振动。整套结构把储料单元、检修通道、工艺管线三个模块的空间关系完整还原，做罐区总图布置、管线碰撞检查或者施工交底时，可以直接参照这个布局逻辑核对现场净空、支座定位和安装顺序，提前规避罐体、梯架、管道之间的装配干涉问题。
