XT60E-M航模动力公座连接器结构

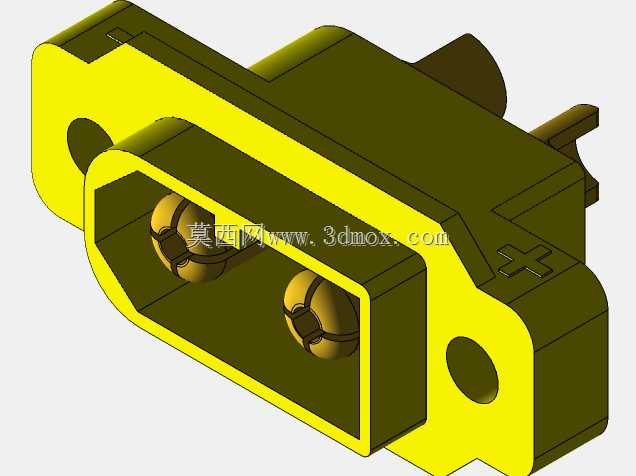

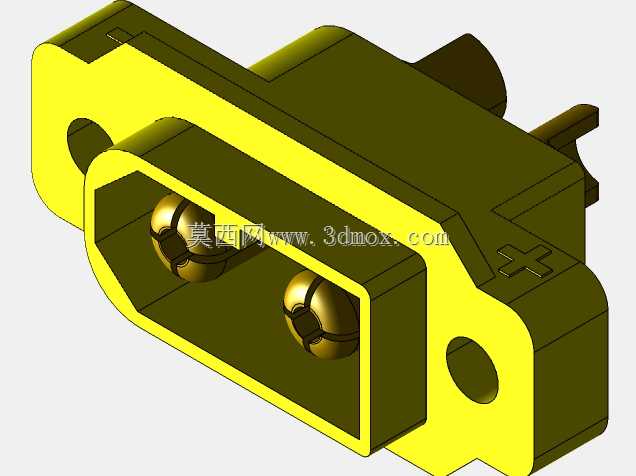

　　这款XT60E-M属于面板固定式大电流动力公座，是航模、储能电源、电动滑板、无人机电池仓、大功率测试治具里非常常见的对接部件。实际装机时，它不像普通XT60插头那样悬在线束末端，而是通过本体两侧带孔的安装耳固定在设备壳体、电池盒壁或机架面板上，外侧公插端露出，供外部XT60母头直接插拔；壳体内侧预留焊线与走线空间，铜端子从后方压入并保持防退定位，能避免频繁插拔时端子被连带推出。

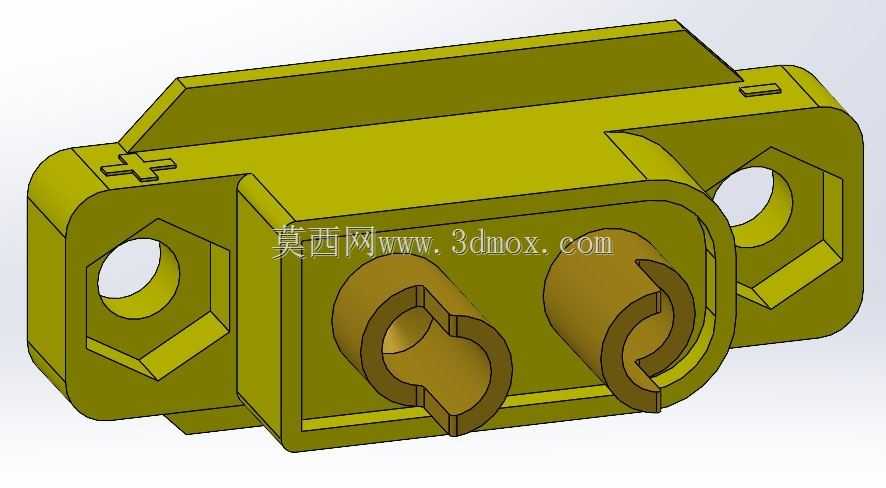

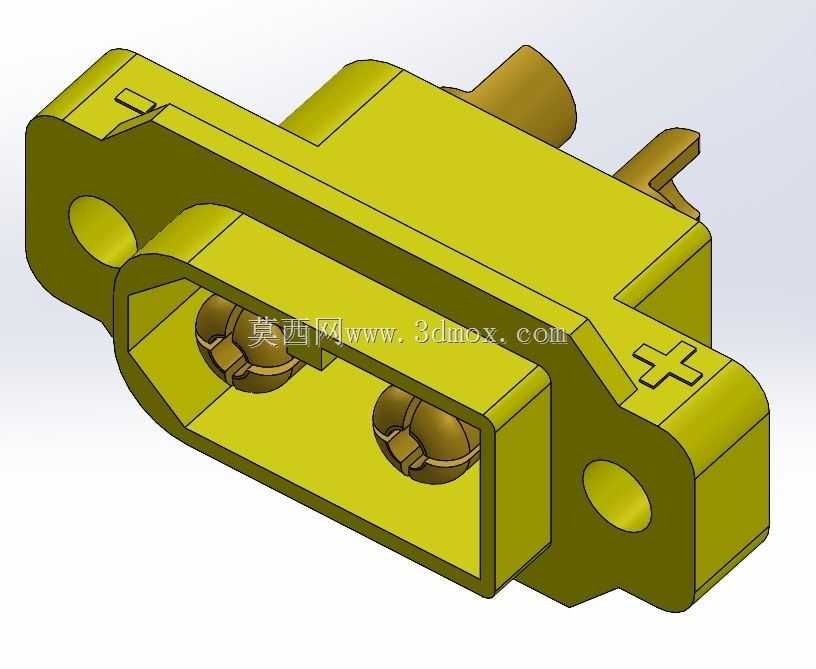

　　从结构思路看，外壳采用耐温绝缘塑体，前端开口轮廓与XT60系列插头匹配，内部两个子弹头式铜公端子按极性排布，配合壳体上的防呆轮廓，可降低反插风险。安装耳上的圆孔用于螺钉锁附，耳位与主体之间留出贴合面板的承压面，锁付后接触面平整，不容易出现翘曲。壳体侧面的十字形标识区用于极性或型号标记，顶部凸起结构兼顾壳体加强与成型时的料流过渡，减少薄壁区域缩痕。

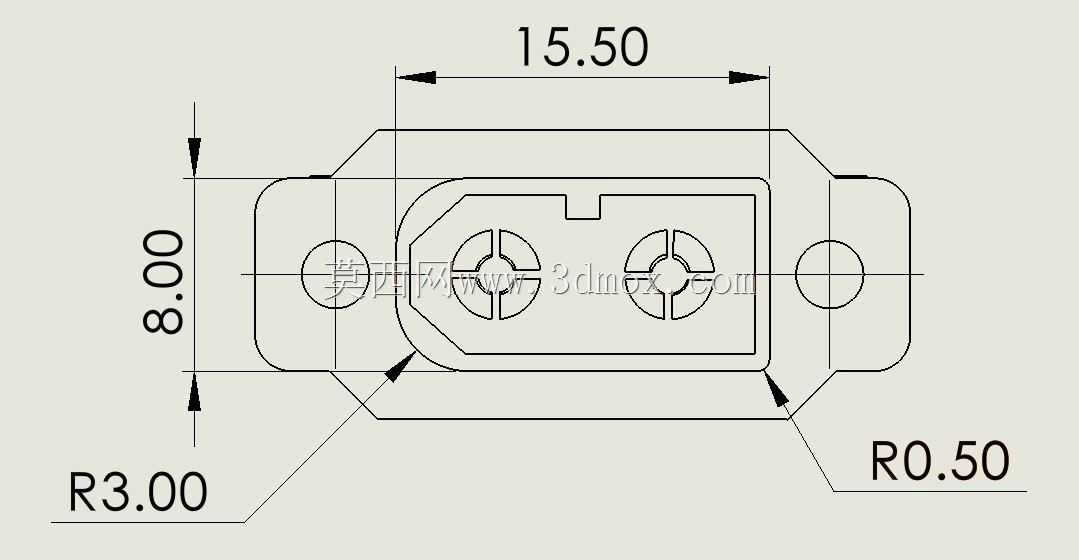

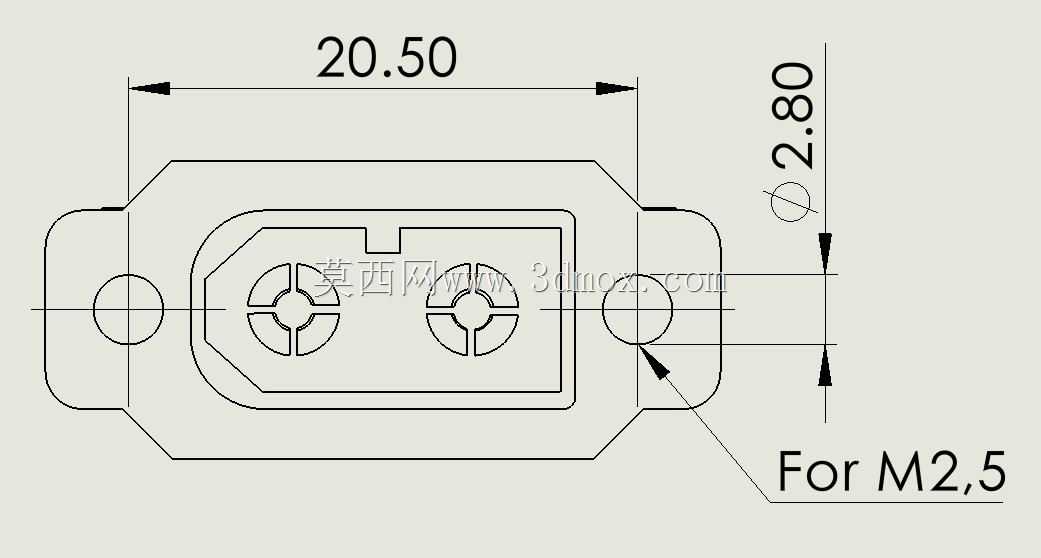

　　安装边界方面，配套面板开孔需围绕插头外轮廓和两个固定耳布置，面板外侧要留出插头插入深度，内侧则要预留焊线后的弯折半径，避免导线紧贴壳体锐边。该类座子适配XT60外螺纹连接器时，相关开孔区域可按15.5mm×8mm的矩形边界校核，圆角位置涉及R3与R0两种过渡；实际画图时不能只看主体外形，还要把对插母头的包覆外壳、手指插拔空间、螺钉头或螺母厚度一起纳入干涉检查。

　　工程建模时，端子同轴度、插孔开口壁厚、安装孔中心距是重点。铜件表面通常做镀金或防氧化处理，接触区依靠弹片抱紧形成低阻通路；塑壳则要兼顾绝缘距离和耐插拔磨损。若用于电池包面板，建议在壳体与面板之间增加防震垫或限位台阶，既可以控制插拔力传递，也能减少振动导致的螺钉松动。对于需要频繁更换电池的设备，这种固定座比悬空线束更可靠，插拔方向明确，后期维护时也能快速定位电源接口。
