斜齿啮合齿条小齿轮传动结构

　　这套齿条与小齿轮传动结构，主要用于把旋转运动稳定转换为直线运动，在机床进给轴、自动化移栽工位、升降平台、龙门移动横梁以及重载直线推送机构中都十分常见。实际选型时，齿条通常沿设备行程方向分段拼接安装，小齿轮则固定在减速电机输出端或传动轴端部，通过齿轮齿廓连续啮合，带动工作台、滑座或执行部件沿导轨方向往复移动。相比丝杠传动，齿条副不受长行程丝杠挠度限制，行程扩展方便；相比同步带，它在重载、低速、高刚性工况下定位更可靠，维护点也更集中。

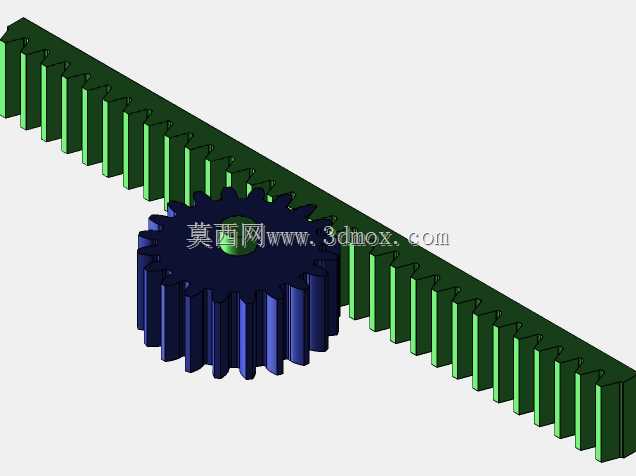

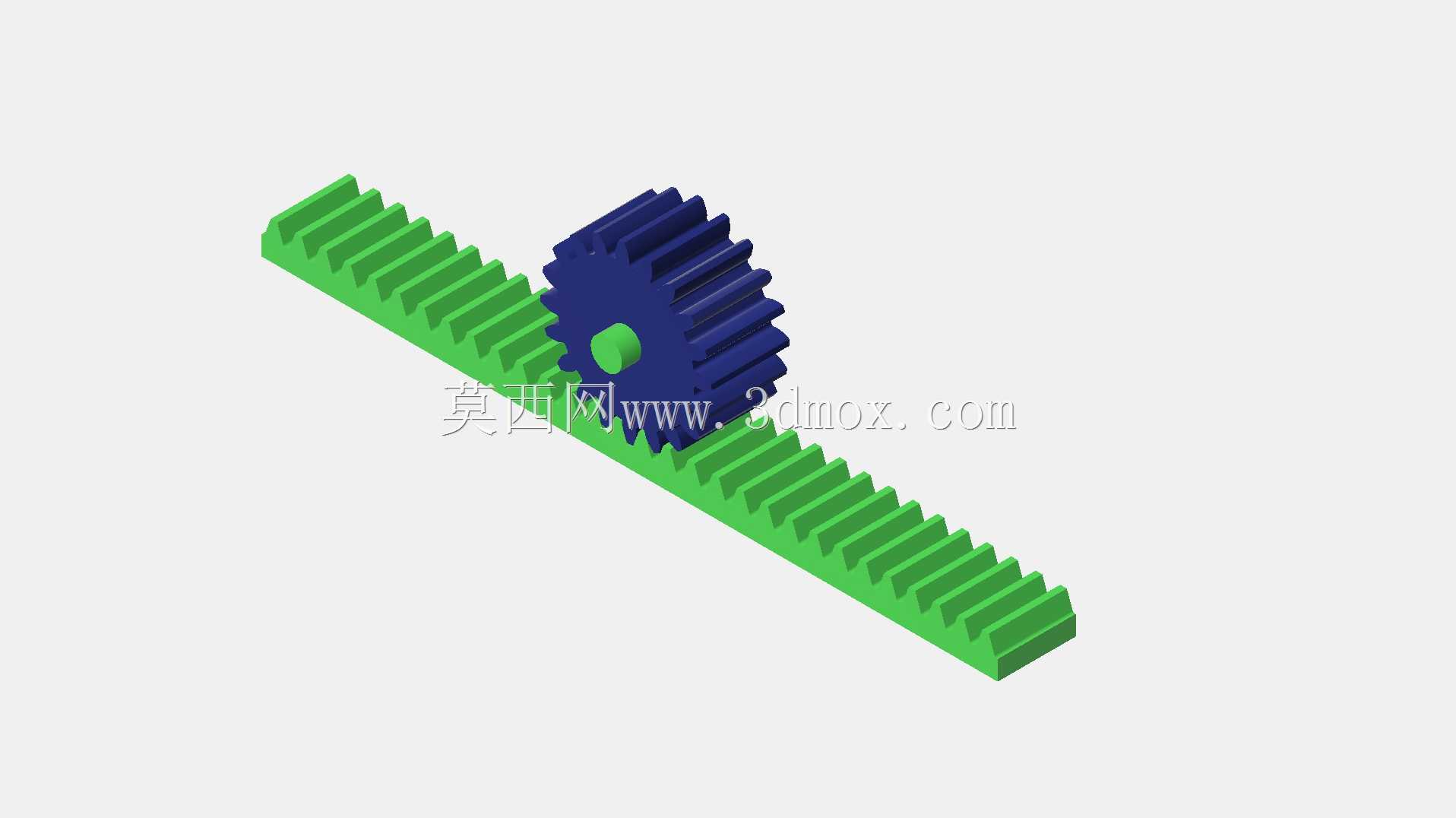

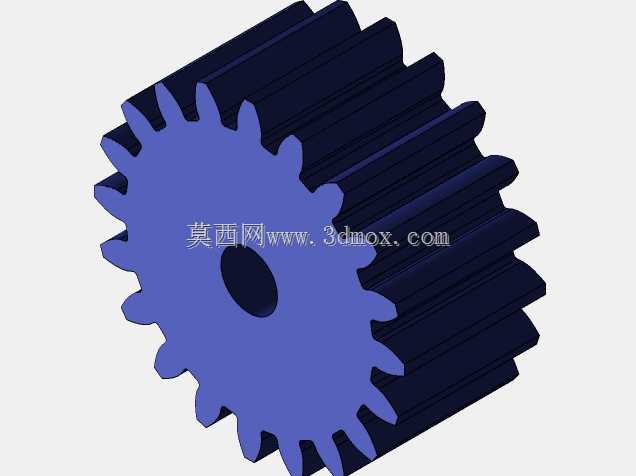

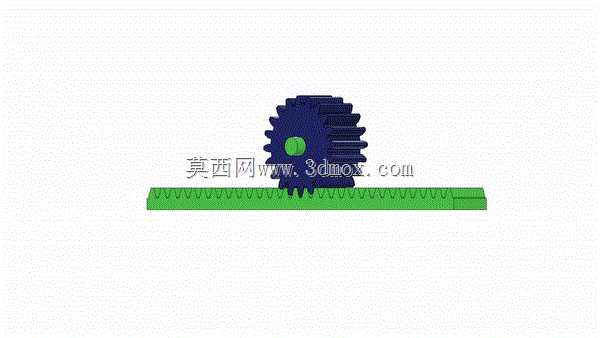

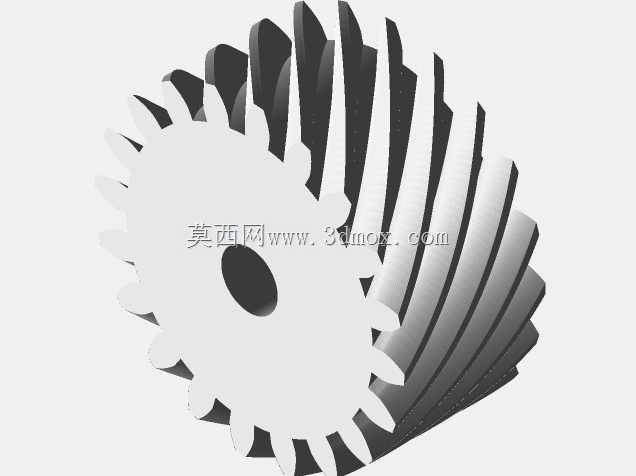

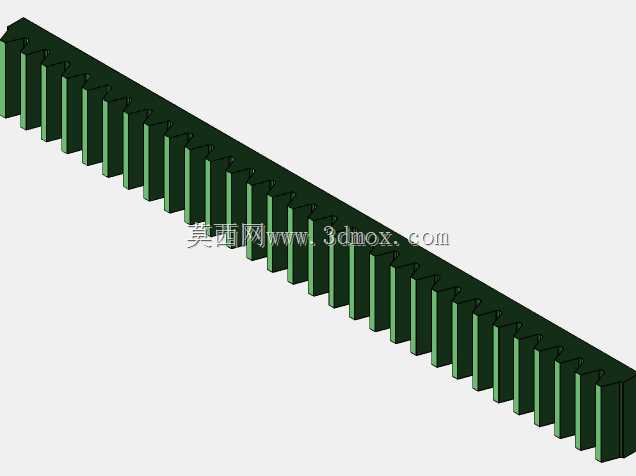

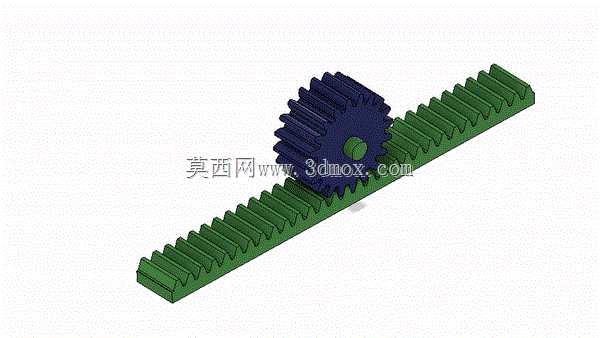

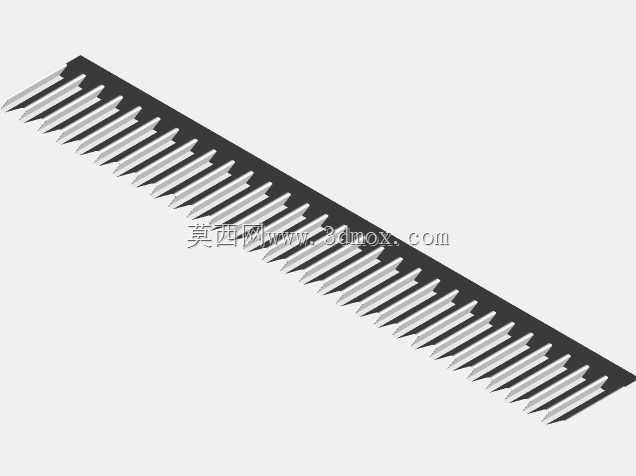

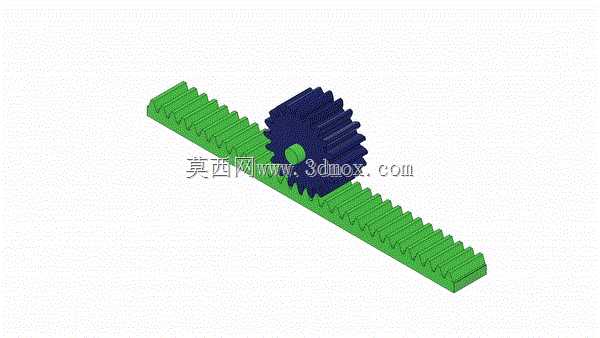

　　结构上，小齿轮采用带斜向齿向的轮齿形式，齿条对应加工出连续斜齿。斜齿啮合时，轮齿不是沿全齿宽瞬间进入或退出，而是逐步接触、逐步脱开，因此重合度更高，冲击和噪声明显低于直齿方案。对需要平稳进给的机床加工单元、激光切割龙门、堆垛机行走机构来说，这种啮合特性能降低速度波动，也能减轻反向启停时的齿面敲击。模型中齿条为长条形直轨件，齿形沿长度方向均匀排布；小齿轮为盘状圆柱齿轮，中心预留轴孔，便于与轴、键或胀套连接。齿轮与齿条的中心距需要在装配时严格控制，中心距过大则啮合间隙增大、反向定位精度下降，过小则会造成齿面卡滞、磨损加快。

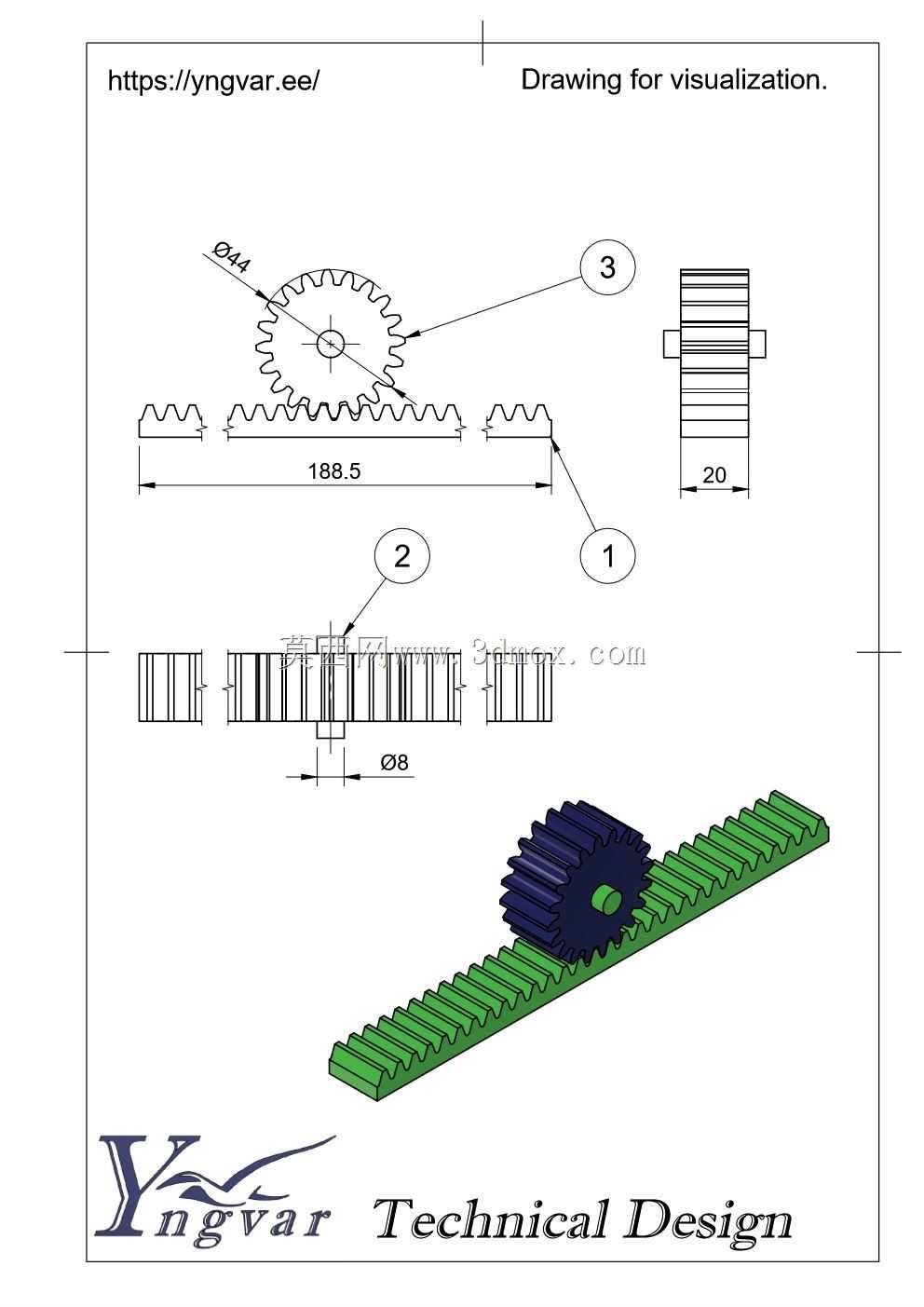

　　设计思路上，首先要根据负载、移动速度和行程确定模数、齿宽与材料热处理方式。小齿轮通常承受更多循环啮合次数，齿面可采用淬火处理提高耐磨性；齿条较长，需关注拼接处齿距累积误差，安装基面应保持直线度，并与直线导轨平行。外形边界方面，齿条占用空间近似长条矩形，安装孔可布置在齿背或侧面；小齿轮外径由模数和齿数决定，设计时要预留齿顶与齿条齿根的径向间隙，同时检查齿轮轮毂、压盖、电机法兰在往复运动中是否与护罩或床身干涉。润滑方面，可在齿轮侧设置自动注油块或毛刷润滑，使齿面在长期运行中保持油膜。若用于精密进给，还可通过双齿轮预紧或偏心调节轴消除背隙；若用于普通输送，则保留合理侧隙以补偿热膨胀和安装误差。整体三维结构把齿廓啮合关系、轴孔位置和长条安装边界表达清楚，可直接用于传动方案校核、布局干涉检查以及非标设备选型讨论。
