XT60E-F动力连接器面板固定座结构

　　XT60E-F属于大电流动力连接系统中的面板适配固定部件，主要用于把XT60母连接器稳定约束在设备外壳、电池仓壁、配电模块或测试工装面板上。这类结构在无人机电调供电、储能电池包、电动工具、移动电源、实验台架和小型电动车辆中十分常见，核心任务不是承担导电，而是为插拔件提供可靠的安装边界，防止连接器在反复插拔、振动拉扯和线束受力时发生偏转或松脱。

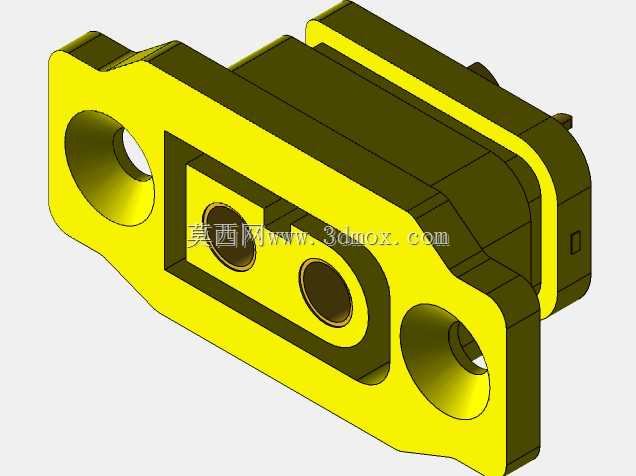

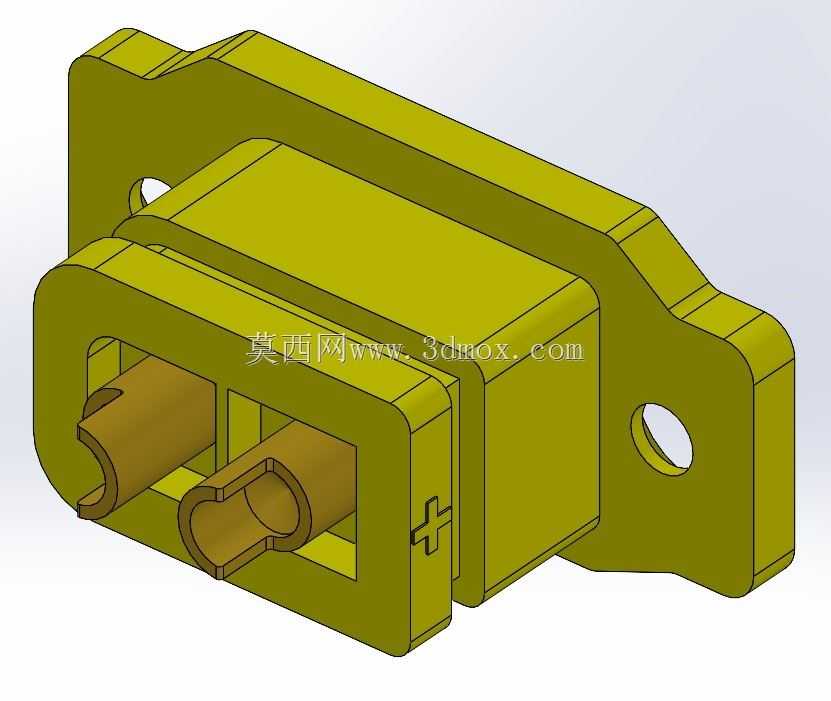

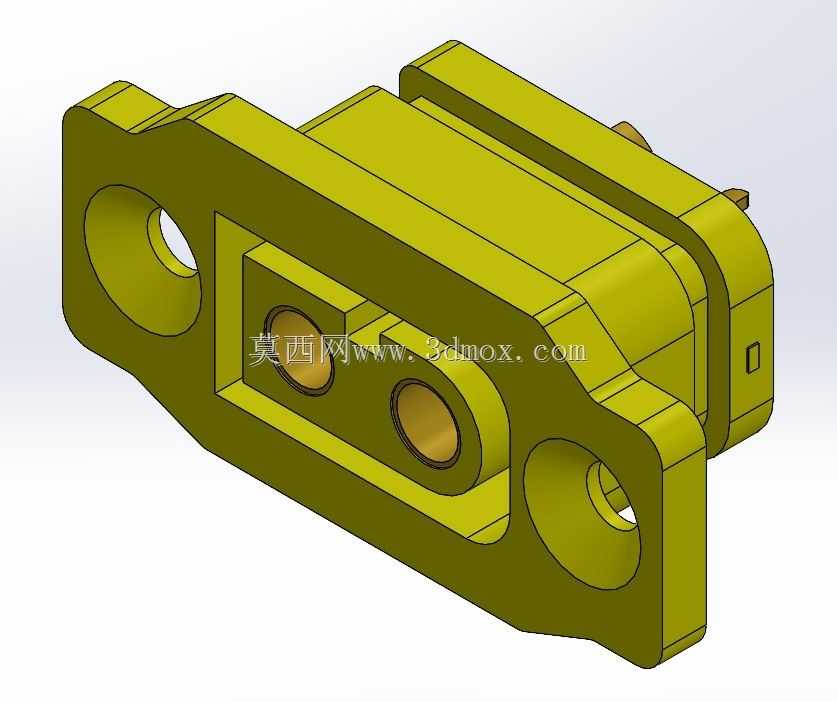

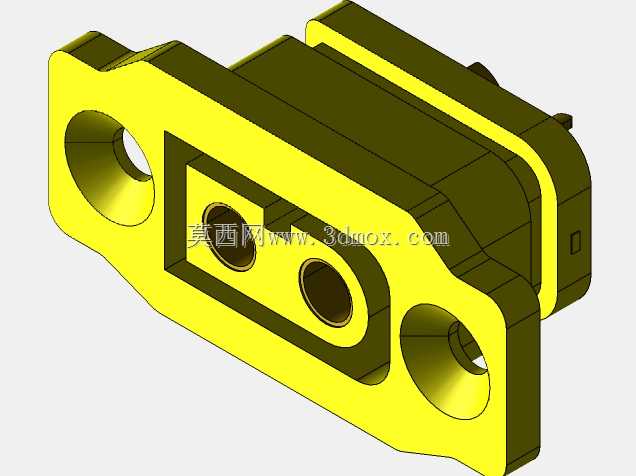

　　从结构形态看，固定座采用带两侧安装耳的卧式布局，中部形成容纳连接器的限位腔体，两端预留沉孔式安装孔，可通过螺钉直接固定在面板或支架上。安装耳与主体之间做了加宽过渡，能够分散螺钉压紧力，避免薄壁区域出现局部应力集中。主体外侧的凸台、凹槽和止挡边并非装饰特征，而是与连接器外壳轮廓、防呆方向和装配深度相匹配，装配后可限制连接器前后窜动与周向转动。

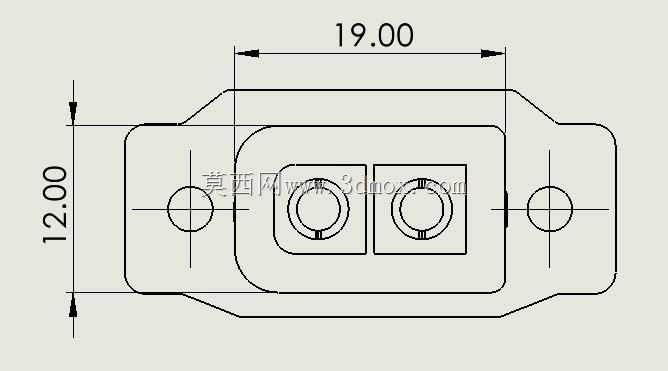

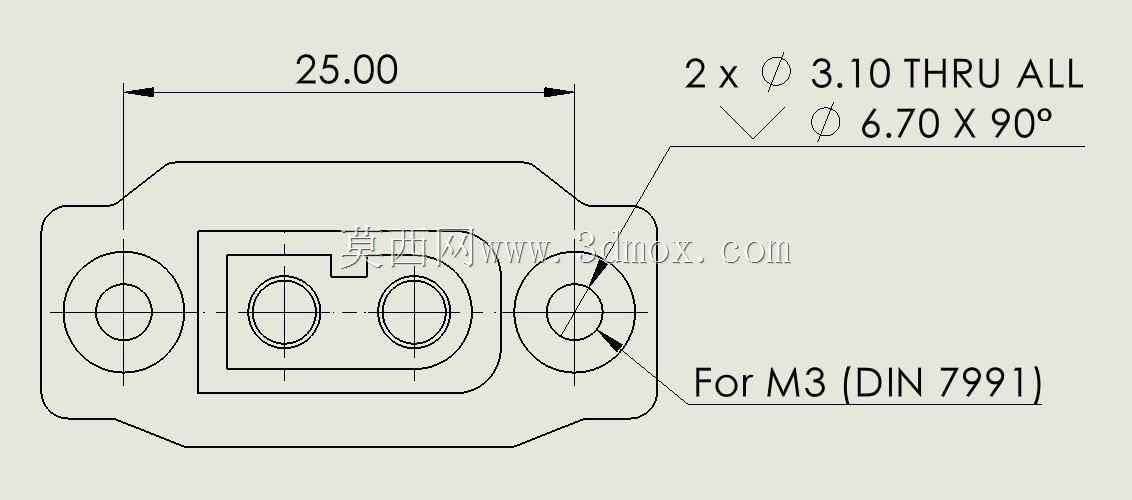

　　该固定座对应的安装开孔边界为19mm×12mm，设计时需要重点关注孔位周边壁厚、螺钉中心距以及连接器插接口的外露高度。面板开孔过小会造成装配干涉，过大则会降低定位刚度；若固定座背面没有足够支撑，插拔过程中产生的侧向力可能传递到面板，导致薄板变形。实际布置时，还应在连接器尾部预留焊线或压接端子的弯曲空间，并保证正极、负极线束出线方向不受相邻结构件挤压。

　　建模过程中，固定座内腔不能只按外观包覆处理，需要结合XT60母连接器的真实外形建立配合面。关键尺寸包括腔体宽度、定位槽深度、卡扣避让区、端面贴合面和安装孔同轴关系。对于需要3D打印或注塑加工的场景，还应考虑拔模斜度、壁厚均匀性和加强筋布置；两侧耳板根部可通过圆角或筋位提升抗振能力，腔体开口处则应保留导入倒角，便于连接器压入。

　　在设备选型层面，这种面板固定座适合需要频繁拆装动力线的场合。相比直接把连接器悬置在线束上，面板固定方式能够让插拔力由机械结构承担，减少焊点和导线根部的疲劳风险。外壳材料通常要求具备一定绝缘性、韧性和耐温能力，以适应大电流接插件附近的温升环境。结构工程师在整机设计时，可将该件作为电池接口模块的安装基准，再围绕它规划面板开孔、防水圈、防尘盖、线束固定卡和维护空间。

　　整体来看，XT60E-F固定座的价值在于把标准动力连接器转化为可集成到设备壳体上的接口组件。其结构虽然紧凑，但涉及安装定位、防呆、抗振、插拔受力和绝缘防护等多个工程要点，适合在小型储能设备、电动运载平台和电源测试装置中作为供电接口的机械支撑件使用。
