带检修平台卧式承压储液罐体结构

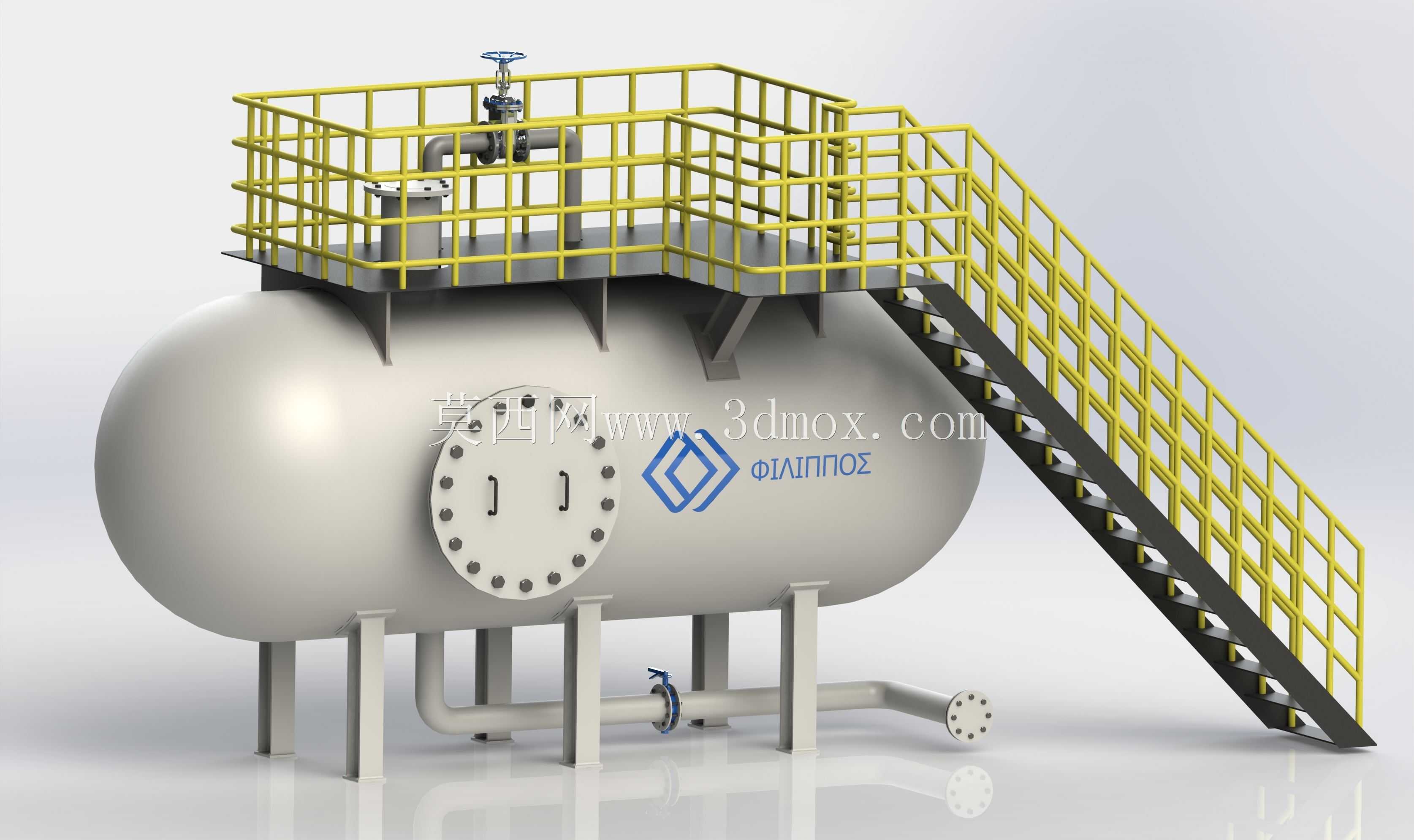

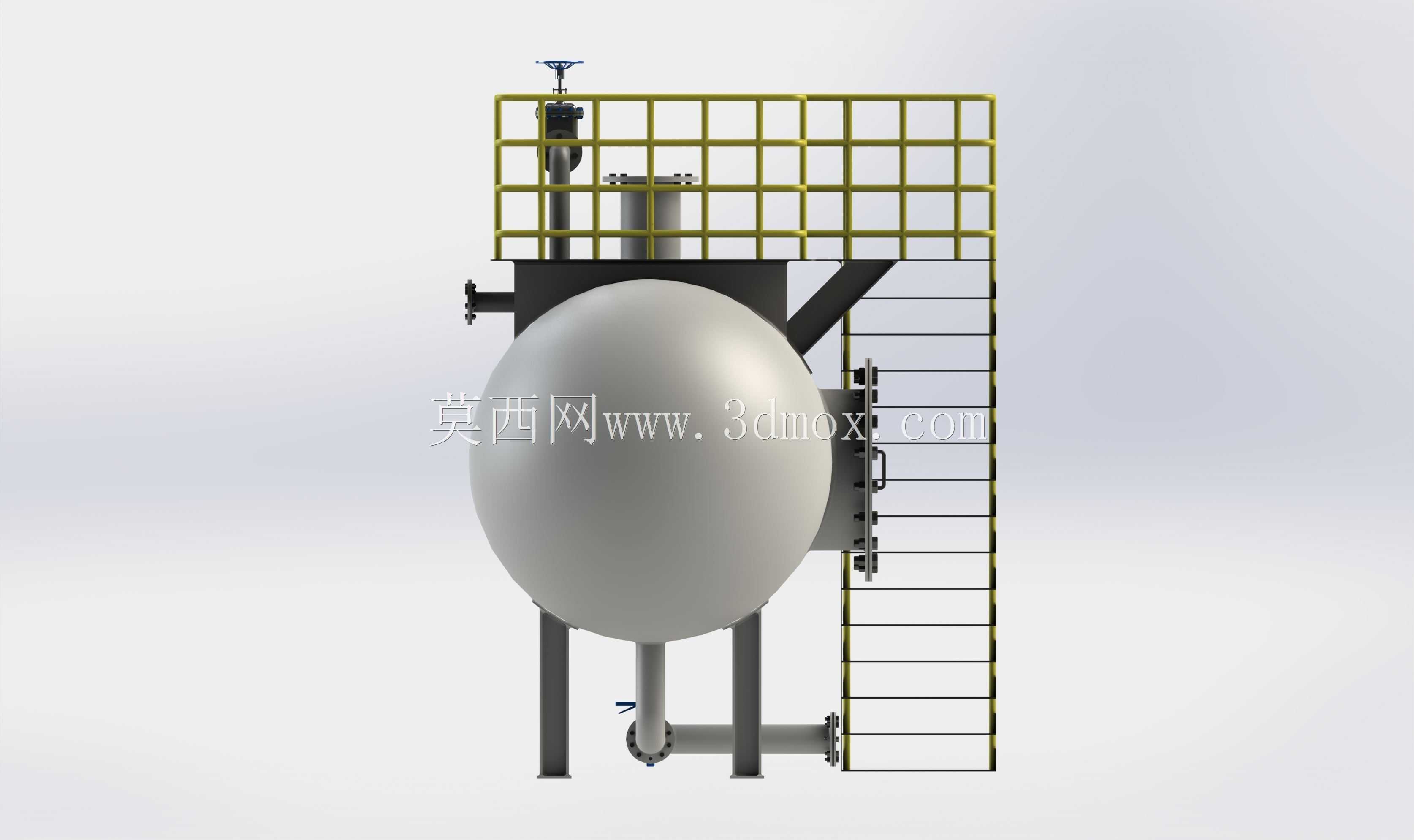

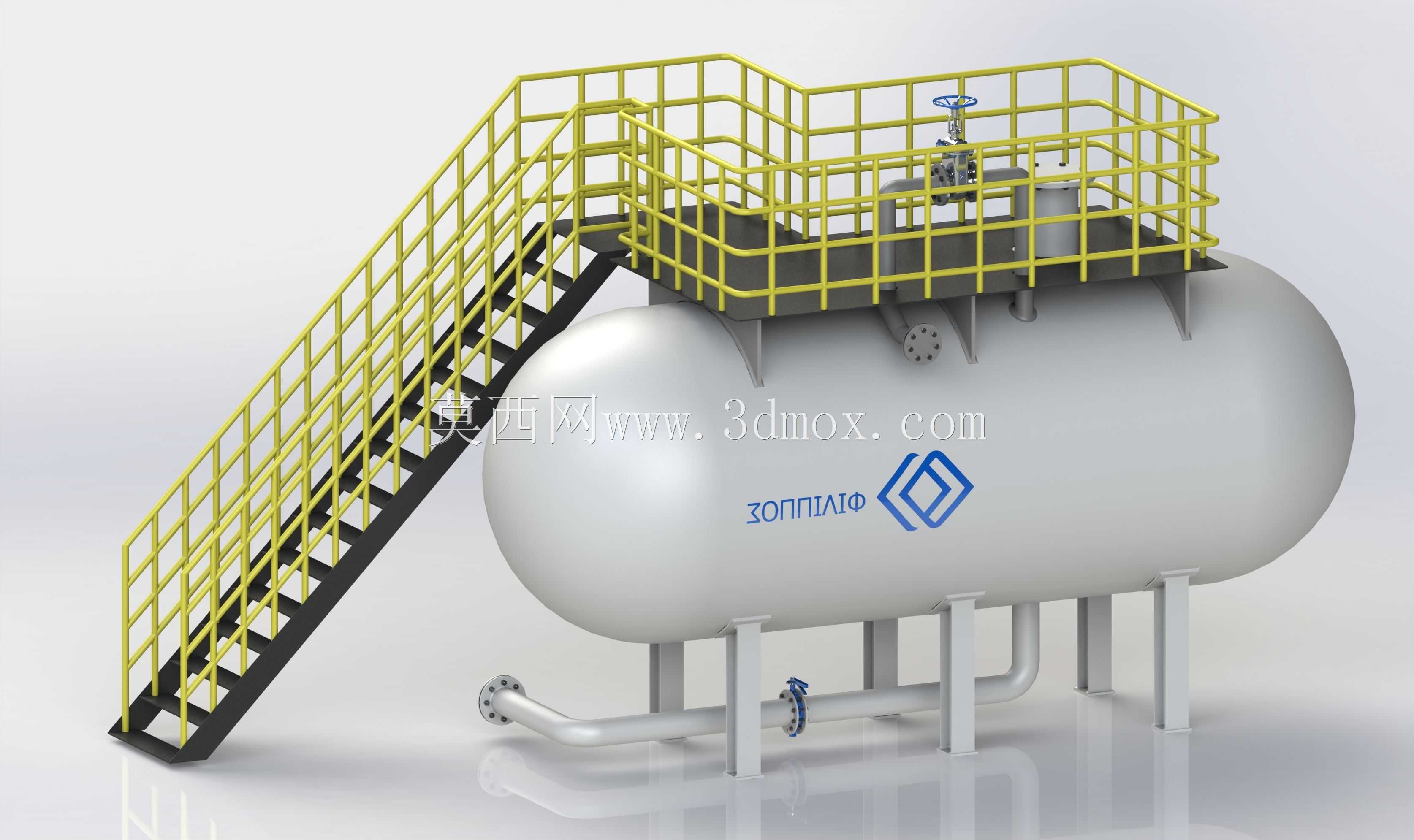

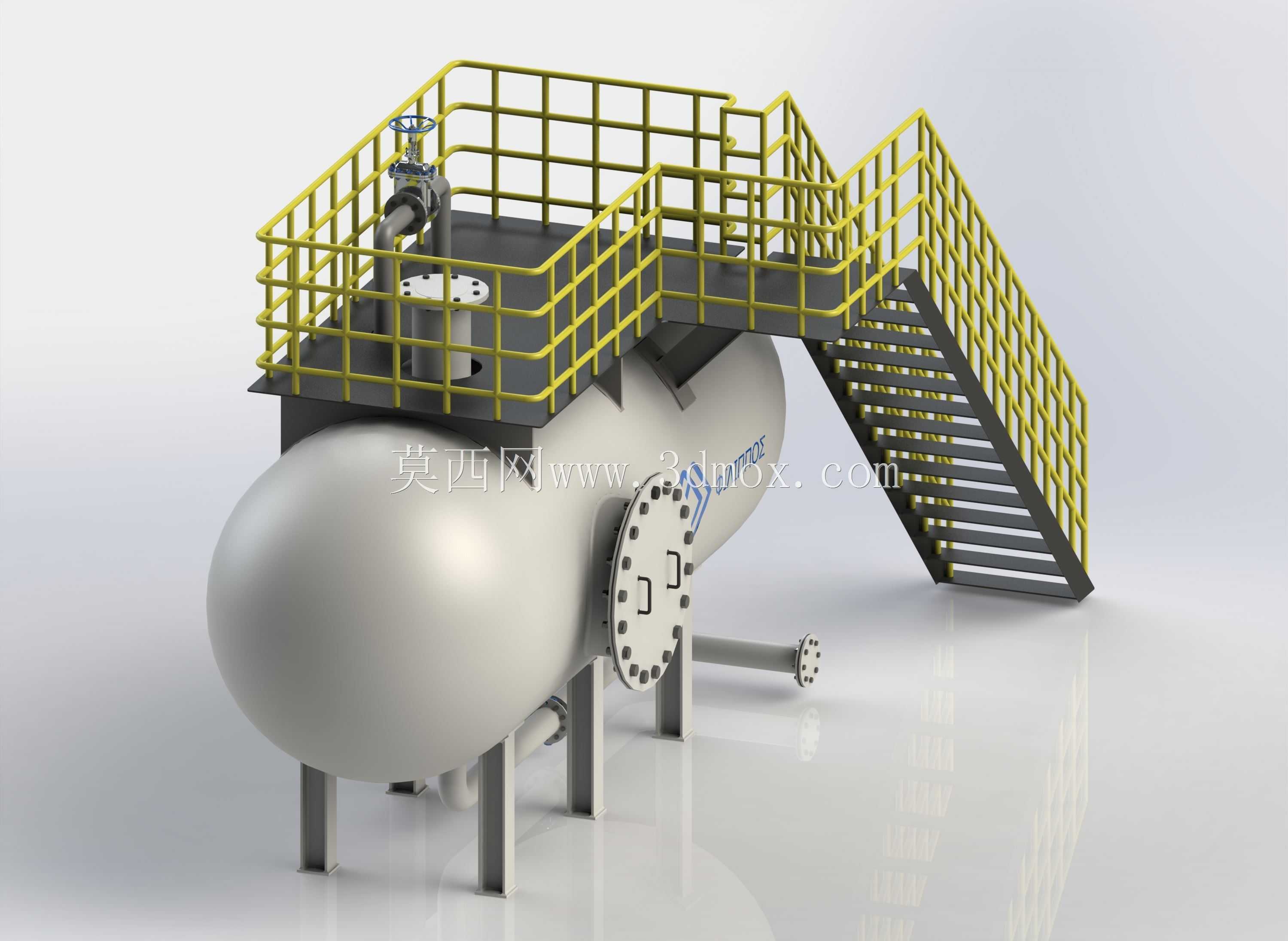

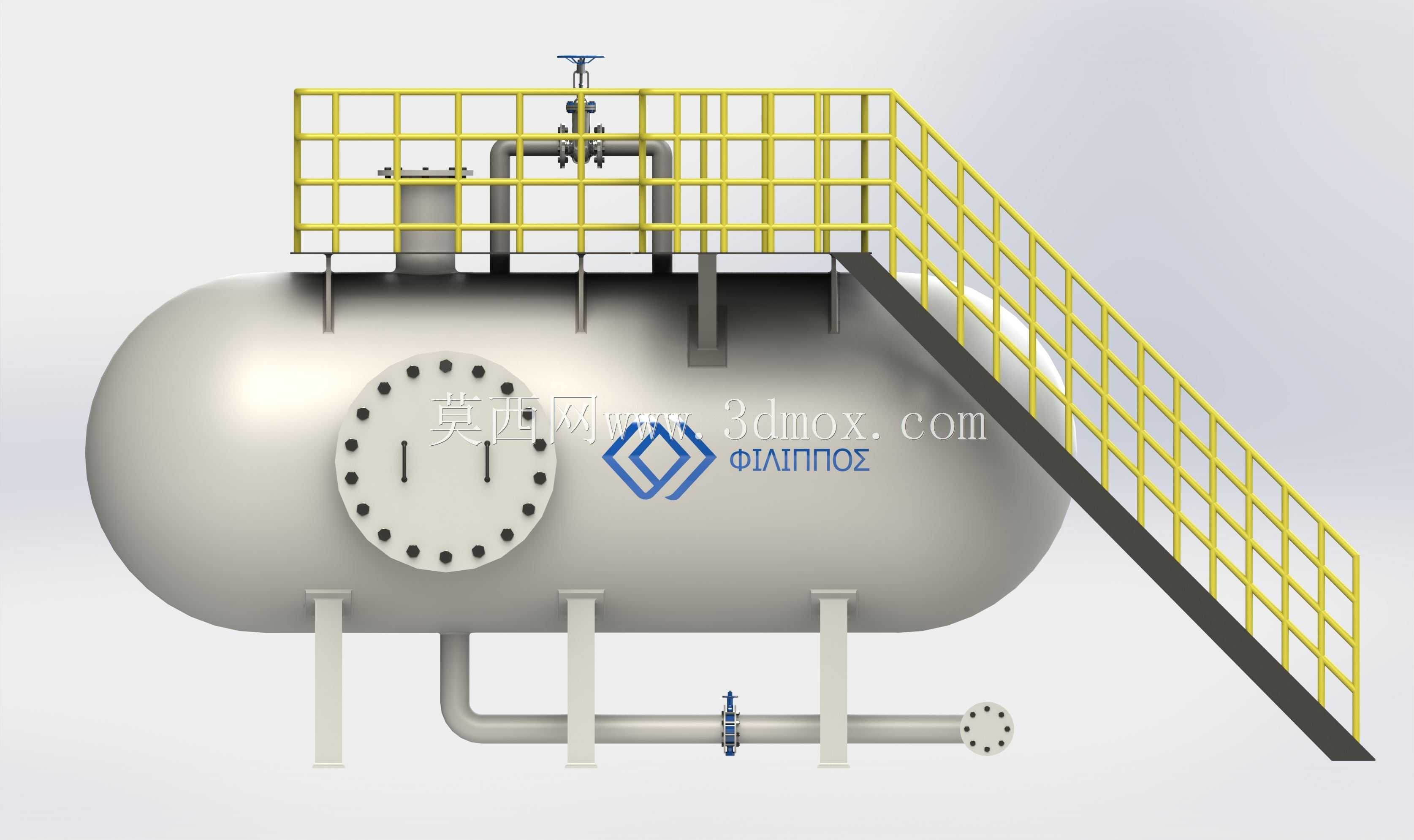

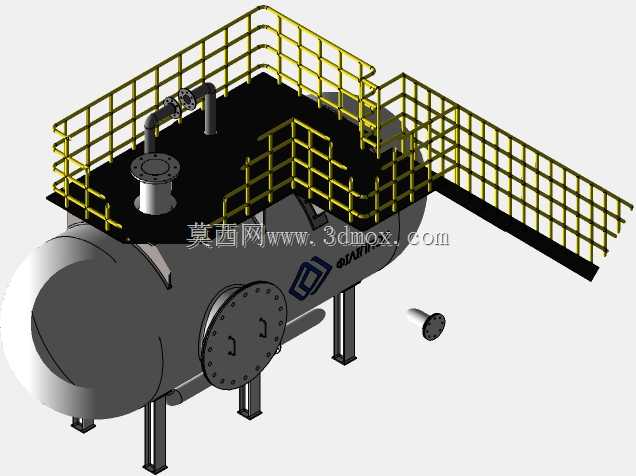

　　该套三维结构呈现的是一台卧式承压储液罐体，常见于化工配料、水处理站、食品饮料生产线以及厂区公用工程介质暂存环节。罐体主体采用两端椭圆封头与圆筒段拼合的形式，这种构型在相同容积下能够较好分散内压应力，相比方形箱体更适合承载带压液体或密闭工况。筒身侧面设置大尺寸人孔，人孔法兰沿圆周均布紧固螺栓，检修人员可进入内部清理沉积物、检查衬层或更换内件；人孔盖采用带把手的快开紧固思路，同时保留螺栓压紧的密封可靠性。

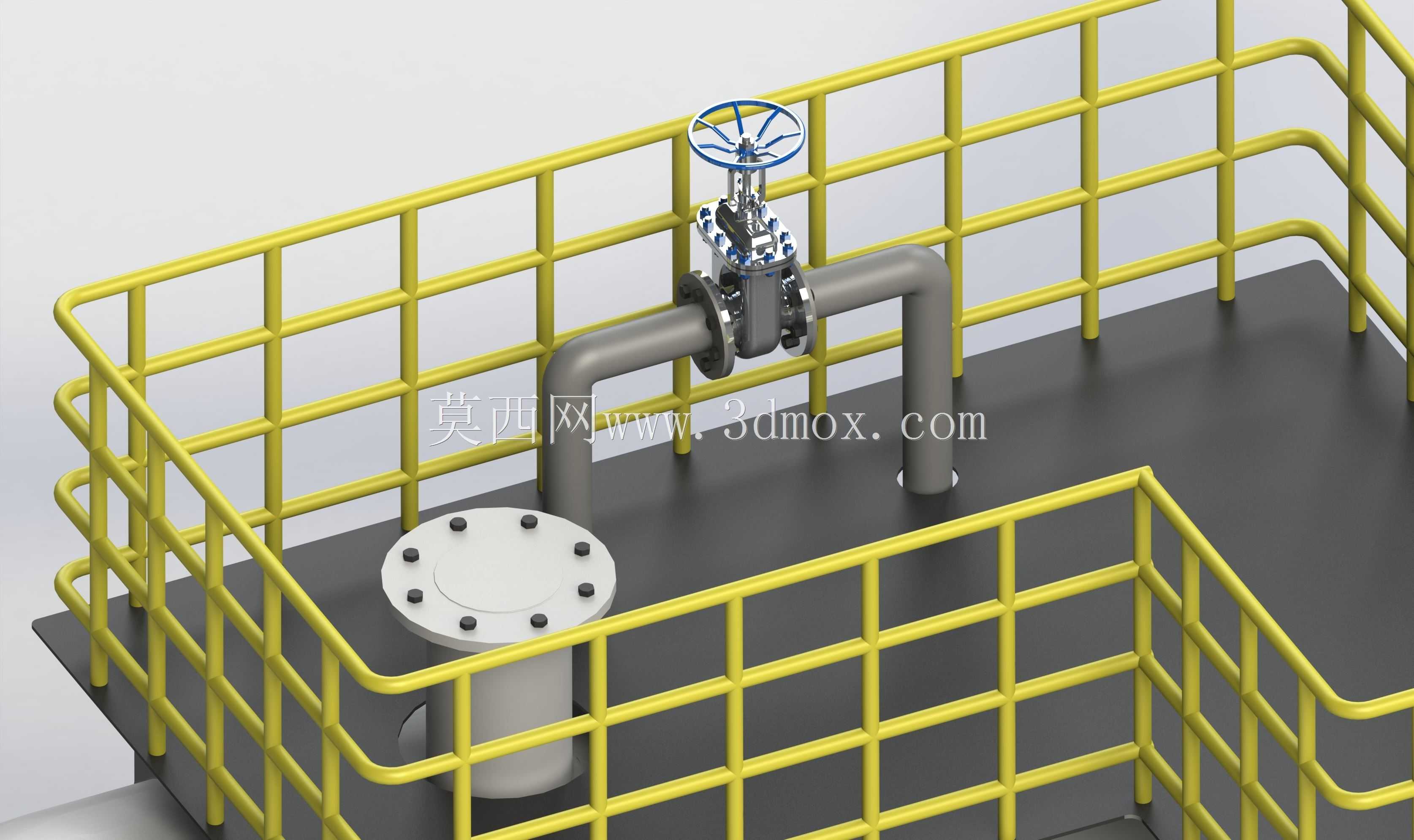

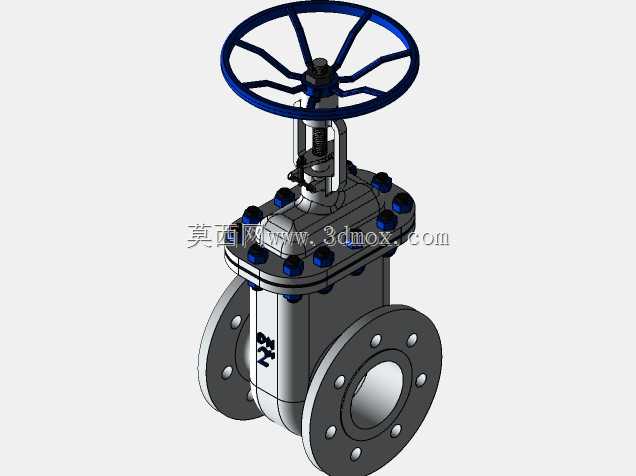

　　罐体顶部布置操作平台，平台骨架由型钢支撑，铺板采用防滑格栅结构，周边设置黄色安全护栏，护栏包含立杆、上下横杆及中部挡护，满足临边作业防护要求。平台一侧连接斜向钢梯，梯梁为折线焊接结构，踏步采用防滑板并带踢面，梯身外侧同步设置护栏，扶手沿爬升方向连续延伸，顶部与平台护栏平顺对接，避免操作人员跨越时出现防护断点。平台上方预留阀门操作位，管路通过法兰与罐体接口连接，手轮高度控制在站立操作范围内，减少日常开关阀门时的登高风险。

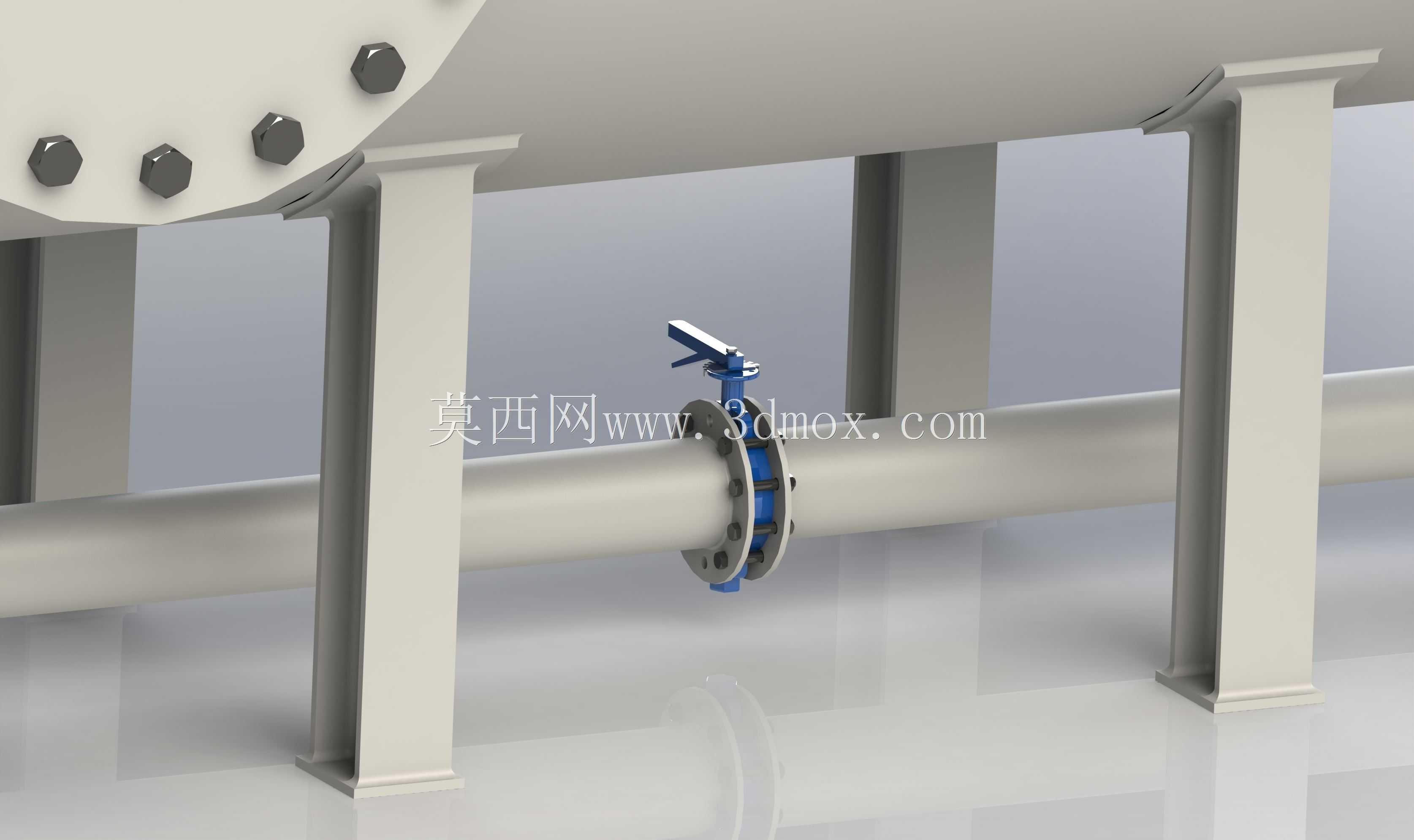

　　罐体下部由多组支腿承载，支腿沿筒身轴向分布并与鞍座式垫板相连，垫板扩大接触面积，避免局部应力集中。底部管路分为侧向进出管和排污支路，排污端设置阀门，便于停机时排空残液；管道末端保留法兰接口，可与车间管线、泵组或过滤系统直接对接。建模时需要重点控制罐体中心线标高、支腿底板间距、人孔开启空间以及钢梯落地点位，这些尺寸直接决定土建基础和现场安装边界。

　　结构设计上，平台载荷不仅要考虑人员重量，还要兼顾阀门操作、检修工具和管道附加载荷；支撑腿与罐体连接位置应避开封头高应力区，爬梯倾角、踏步宽度和护栏高度需按通行安全习惯协调。模型对法兰、螺栓、阀门、护栏、格栅踏步和支腿均进行了实体表达，可用于设备布置校核、检修通道分析、管路干涉检查以及投标方案展示，也能为后续工程图拆图、材料统计和焊接件划分提供清晰依据。
