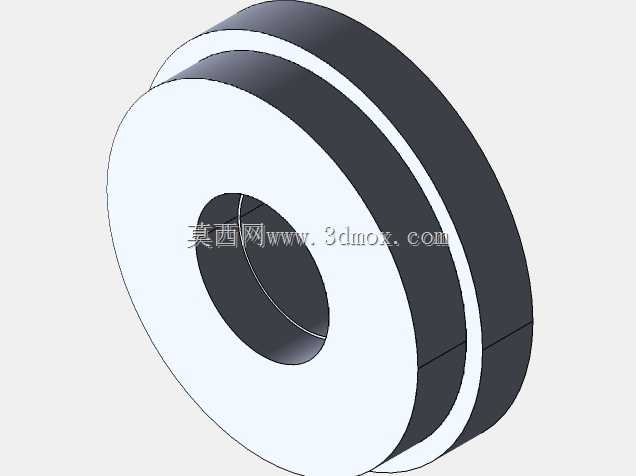

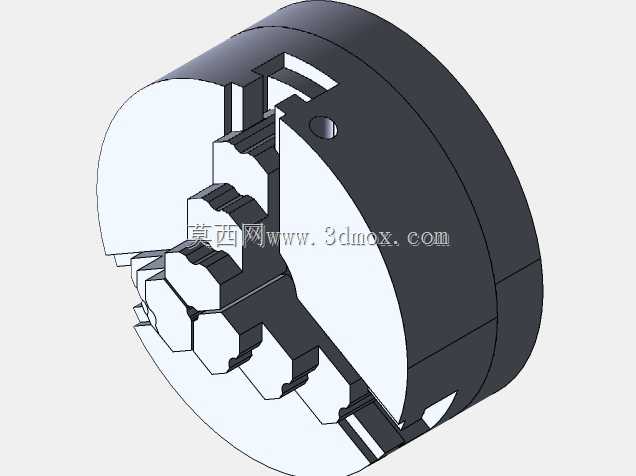

迷你台式车床主轴夹头48mm复刻结构

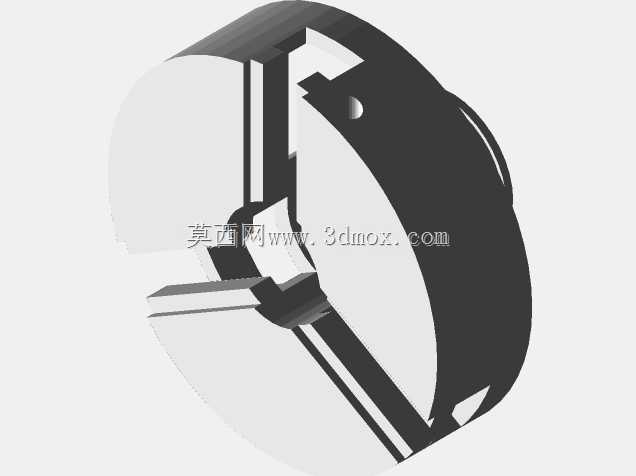

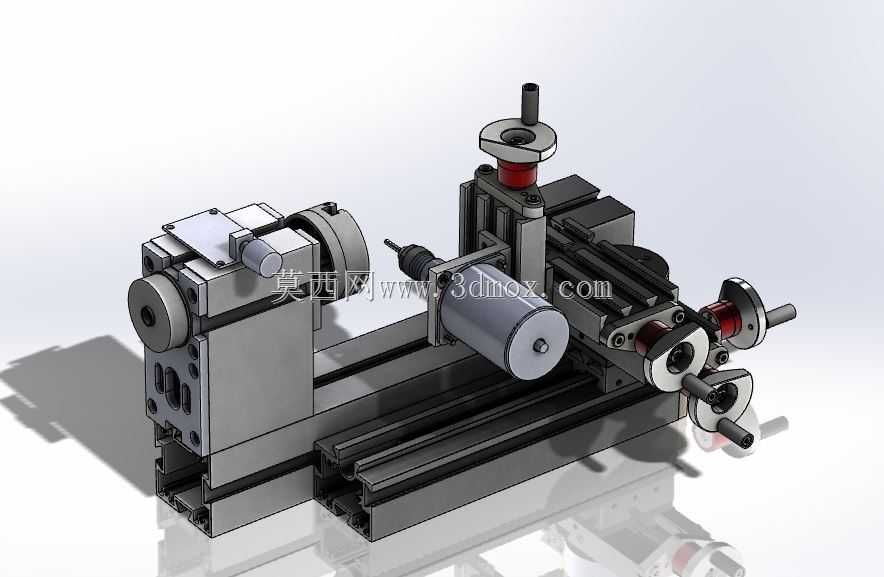

　　这套小型台式车床的主轴夹头结构，面向桌面级精密小件加工场景搭建，整体复刻经典Unimat 1机型的床头布局，夹头适配M12x1螺纹规格，主轴安装端面到夹头夹持端的轴向尺寸控制在48mm，整机底座采用标准铝型材导轨拼接，横向进给拖板、尾座顶尖、刀架组件全部沿导轨轴线排布，安装边界紧凑，可直接放置在实验台、手工工坊桌面完成有色金属棒料、塑料件、小型木质零件的车削作业。

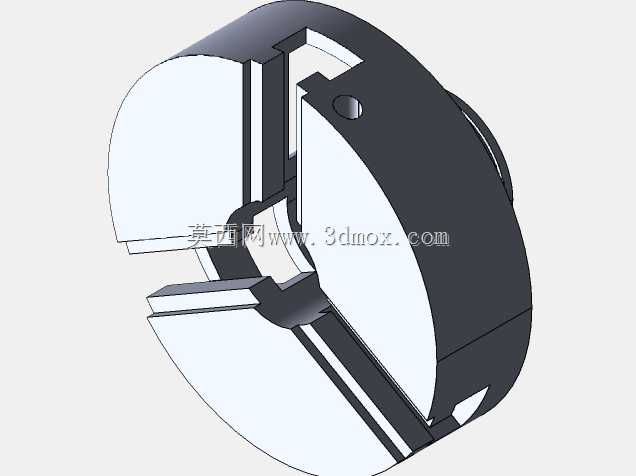

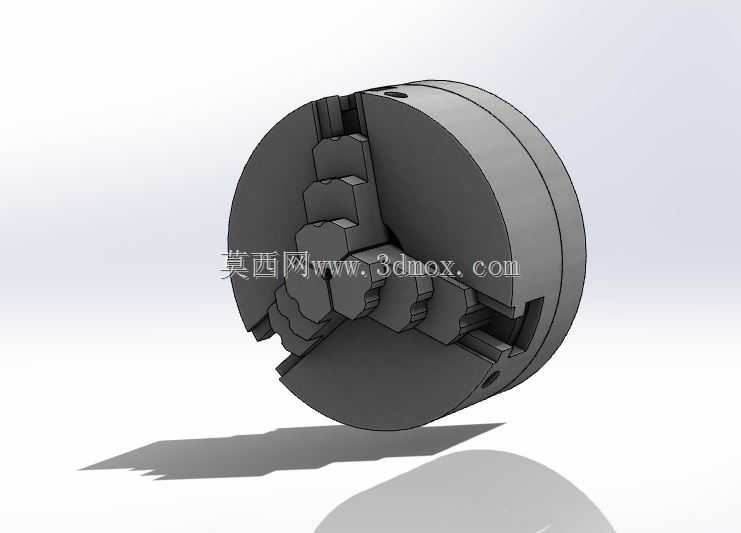

　　从实际加工用途来看，该床头夹头承担工件回转夹持核心功能，主轴端通过带轮传递动力，夹头锁紧机构采用手轮旋压结构，操作人员转动床头侧手轮即可带动内部锁紧套收紧夹头，完成棒料的定心装夹，不需要额外配备大型卡盘扳手，适配小直径工件的快速换装需求。尾座侧配套可伸缩顶尖，长轴类小件加工时可以顶持工件尾端，抵消车削径向力带来的工件挠曲变形，拖板上的小刀架可手动进给完成外圆车削、端面切削、简易螺纹走刀操作，整套设备的加工行程完全匹配仪表零件、模型配件、微型传动件的加工尺寸范围。

　　结构设计层面，床头箱体采用堆叠式铝合金板件拼装，各安装面预留定位销孔与螺栓过孔，主轴轴承座嵌入箱体内部，两端用端盖限位，保证主轴回转的同轴度；夹头连接螺纹严格匹配M12x1细牙规格，细牙螺纹的自锁性能更好，车削振动下不会出现夹头松脱问题，48mm的悬伸长度经过校核，既预留了刀架进出的操作空间，又尽可能缩短主轴悬臂，降低切削颤振。导轨选用标准工业铝型材，拖板下方设置可调锁紧滑块，进给到位后可以锁止拖板位置，避免走刀过程中出现位移偏差。

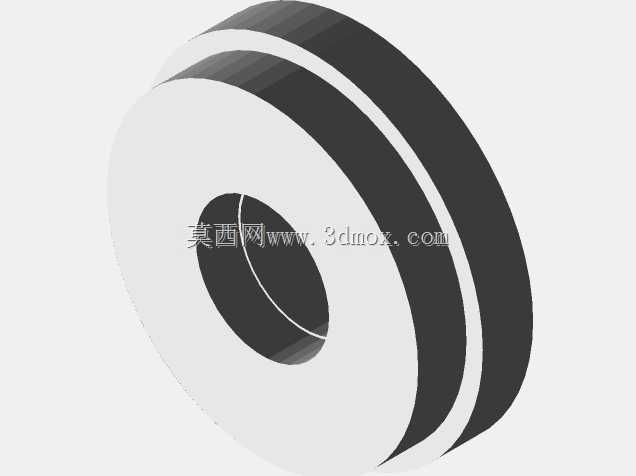

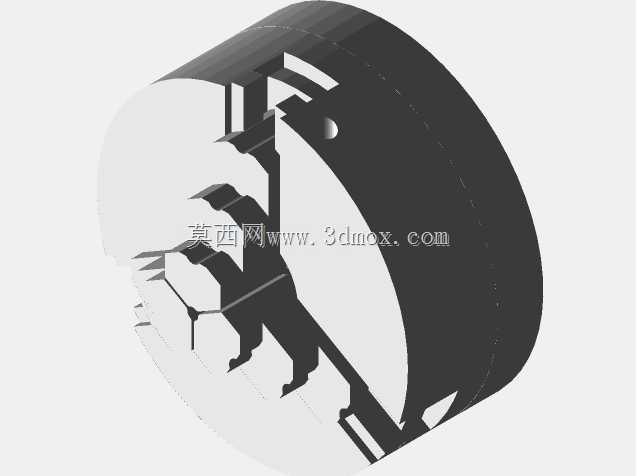

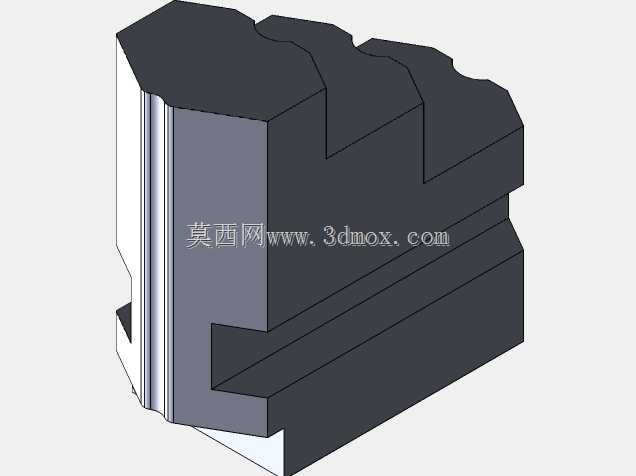

　　建模过程中所有配合面均按照实际装配关系还原，夹头的夹持锥面、主轴的轴肩定位面、手轮的操作手柄、进给丝杆的螺纹段都完整呈现，设备周边的安装孔位、避让缺口全部和原版机型对齐，既可以作为小型桌面机床改造的结构参考，也能用于实训教学中讲解车床床头传动、工件装夹、进给导向的工作原理，帮助设计人员快速理解迷你机床的空间布局逻辑，在自研桌面加工设备时直接参考其安装尺寸与干涉避让方案，避免布局阶段出现主轴、刀架、尾座的运动路径冲突。
