丰田海拉克斯越野改装前防护杠总成

　　这套前防护结构面向硬派皮卡非铺装路行驶场景开发，匹配丰田Hilux 2016年后款车型的车头安装点位，核心作用是在穿越、林区巡护、矿区作业、越野救援等工况下替代原厂偏软的塑料前杠，吸收低速碰撞冲击，同时整合自救绞盘、辅助照明与拖车锚点。

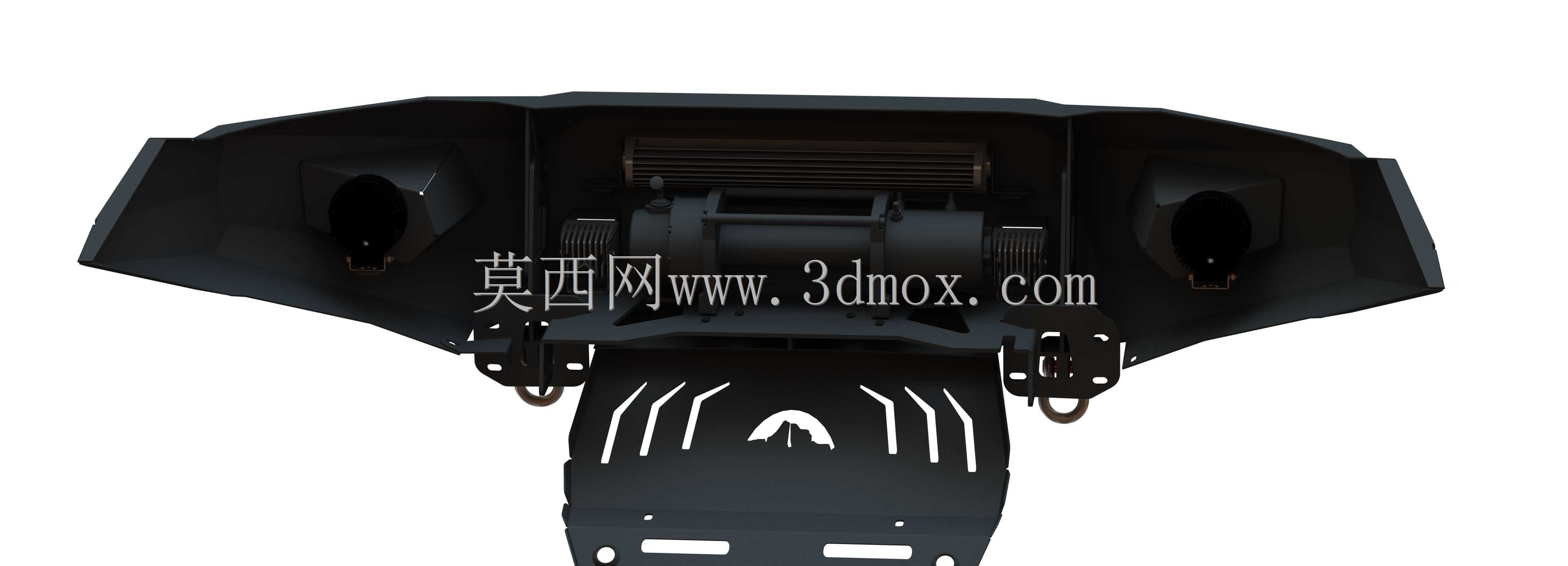

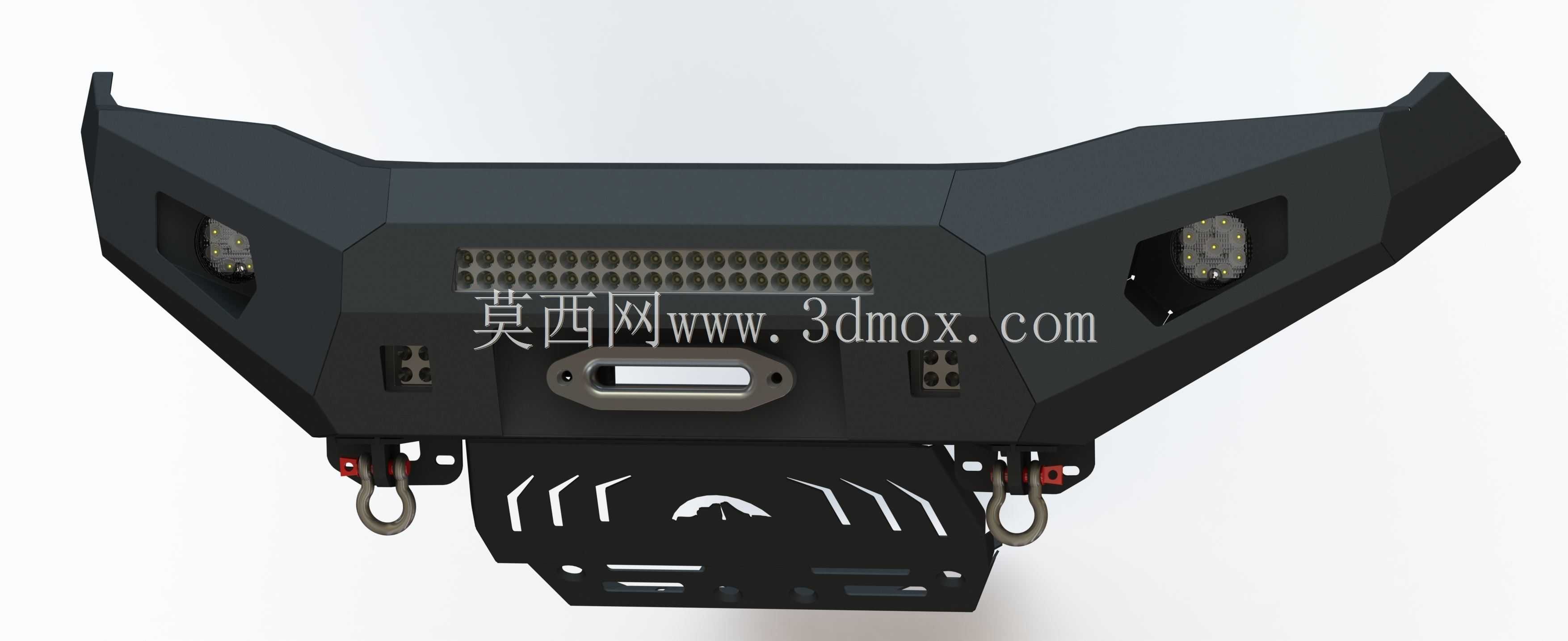

　　从结构分层来看，杠体主承力段采用厚钢板折弯拼焊的盒型截面，避开原厂散热器、中冷器与空调冷凝器的迎风区域，中部预留嵌入式绞盘安装舱，绞盘导绳口外露于杠体正面，钢缆或尼龙绳出绳路径不与格栅、牌照安装位发生干涉；左右两侧内嵌雾灯/辅助射灯安装座，灯腔周围做折边加强，防止飞石直接击打灯面。杠体下部左右对称布置拖车卸扣安装座，锚点直接贯通连接至车头纵梁延伸段，而非仅固定在薄皮杠体上，保证拖拽救援时载荷能够传递至车架，避免单点撕裂。

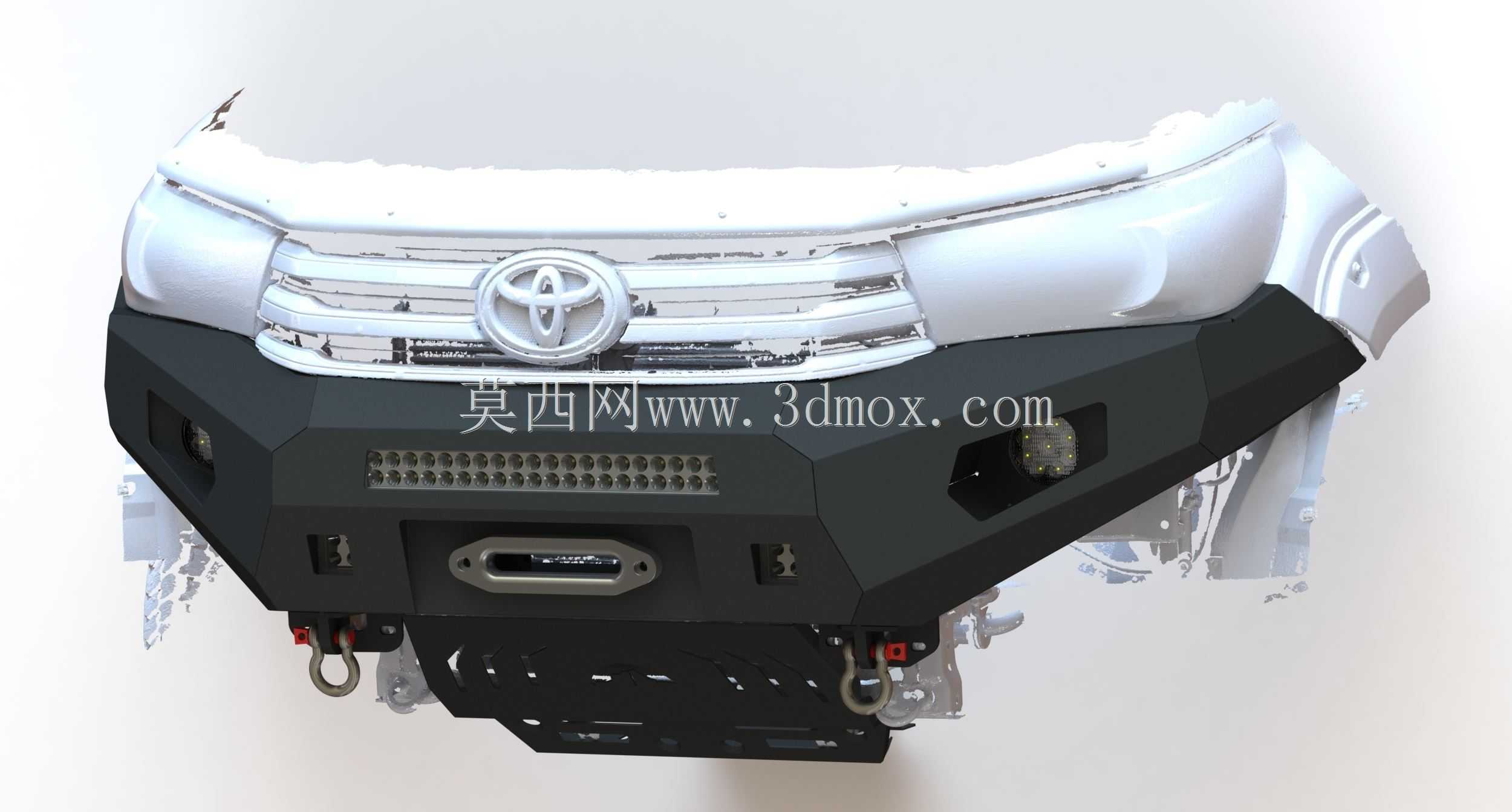

　　建模过程中优先锁定整车前端的安装边界：首先对齐原厂前防撞梁的螺孔间距、纵梁前端面高度与翼子板下沿轮廓，杠体上边缘随原车引擎盖前缘弧线走形，两侧包角延伸至轮眉前端，保留前轮最大转向转角所需的间隙，防止打满方向时轮胎与杠体刮蹭。杠体顶面预留格栅避让缺口，完全保留丰田车标与原厂中网的安装空间，不需要切割原车前脸覆盖件；下方护板段做下沉式倾角设计，接近角相比原厂前杠明显提升，爬坡时不易首先推土磕石。

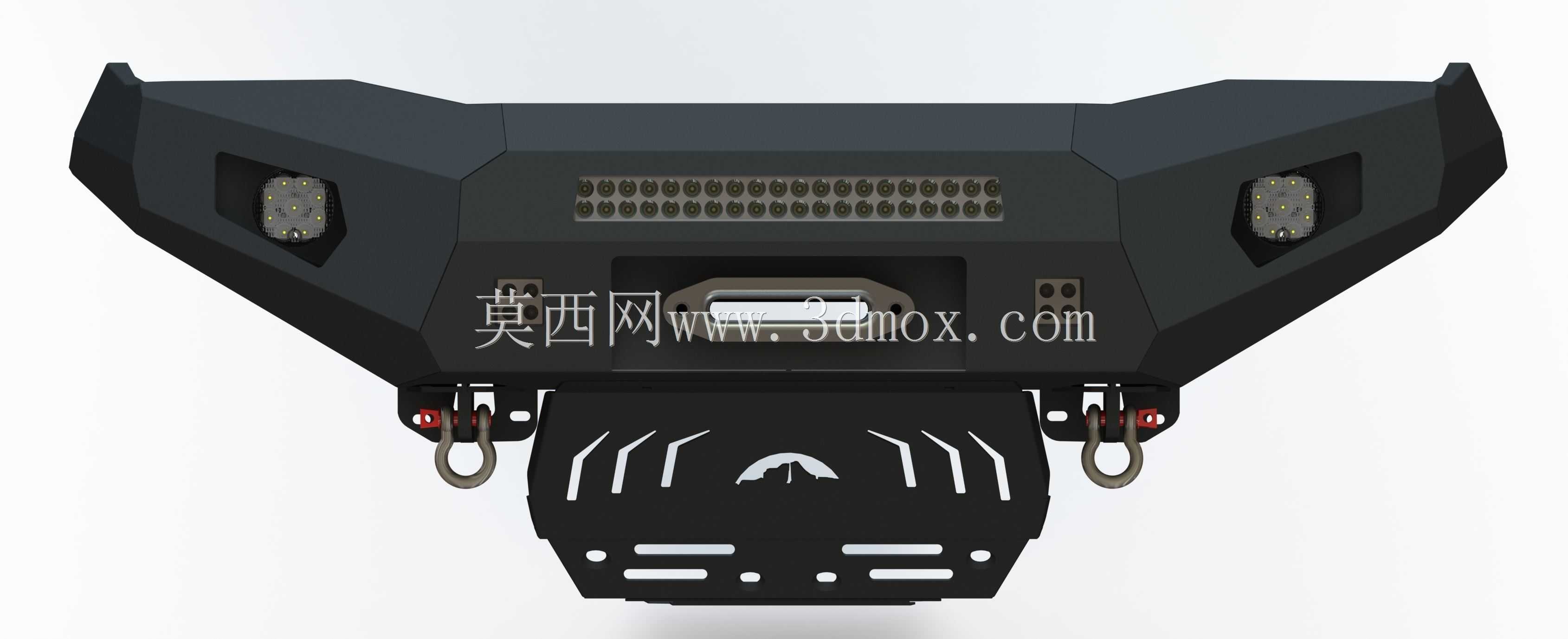

　　细节设计上，杠体正面中部加工长条状散热通风孔，为后方绞盘电机与散热器提供导风通道；绞盘舱两侧设置检修口，日常维护离合器拨杆、接线柱时无需整体拆杠。拖车锚点下方预留红色拖车钩挂装位，外露的卸扣圆弧面避开行人碰撞区域的棱角，杠体所有外露边均做钝角折弯处理，没有尖锐焊瘤外凸。

　　装配逻辑采用原车孔位无损安装方案，支架组焊后先在整车上试装匹配面，再统一做表面喷砂与喷塑处理，保证户外泥水、盐雾环境下的防锈能力。整套模型完整还原了杠体、安装支架、灯座、绞盘托架、锚点吊耳的配合关系，结构工程师可直接在此基础上校核碰撞载荷分布、修改安装孔位，改装从业者也可据此核对实车适配性，判断管线走位与维修拆装空间是否合理，避免装车后出现散热遮挡、转向干涉或救援锚点强度不足的问题。
