十六寸辐条式摩托车行走轮总成

　　这套轮组结构在两轮代步车辆的行走系统里属于非常典型的辐条轮构型，日常适配场景覆盖复古款通勤摩托、轻型电动两轮车以及小排量越野车型，在非铺装路面、城郊颠簸路段的使用频次很高。和一体压铸轮毂相比，钢丝辐条的排布可以在轮圈受到径向冲击时通过多根辐条的微量形变分散载荷，避免硬连接结构出现应力集中开裂的问题，维修更换单根辐条的成本也远低于整体更换轮毂。从结构拆分来看，整套总成包含外胎、轮辋、辐条、轮毂轴套、制动安装位以及两端轮轴固定段，轮辋采用卷边成型的金属圈结构，边缘预留的辐条孔沿周向均匀分布，每根辐条穿过孔位后通过端头的调节螺母锁紧，装配时可以逐根调整张紧力，修正轮圈的径向跳动与端面偏摆，保证轮辋回转精度控制在骑行允许的公差范围内。

　　中心轮毂部分集成了轴承安装腔，两侧的轴套台阶直接对应前叉或者后摇架的安装卡槽，轴向尺寸的边界完全匹配常规16寸轮组的开档宽度，轮轴穿入后两端锁紧螺母的贴合面做了平整加工，不会出现装配后轮组偏斜的情况。轮毂侧方预留的制动盘或者制动鼓安装位，孔位间距按照通用两轮车制动组件的标准布局设计，不需要额外改制转接座就可以直接匹配对应规格的制动部件。设计过程中首先要锁定16英寸轮辋的名义直径，再反推外胎装配后的整体外廓尺寸，确认整车转向时轮胎和前挡泥板、前叉腿之间留有足够的摆动间隙，不会在满舵转向或者减震压缩到极限时发生摩擦干涉。辐条的交叉排布方式选用常规的三交叠布局，既可以保证轮圈的径向承载能力，也能传递骑行时的驱动扭矩和侧向转向力，

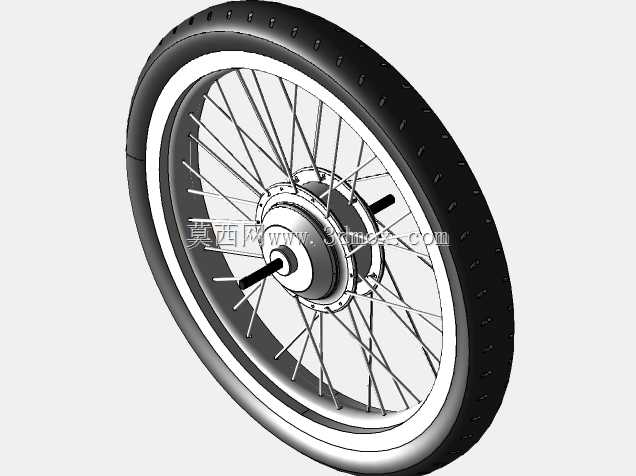

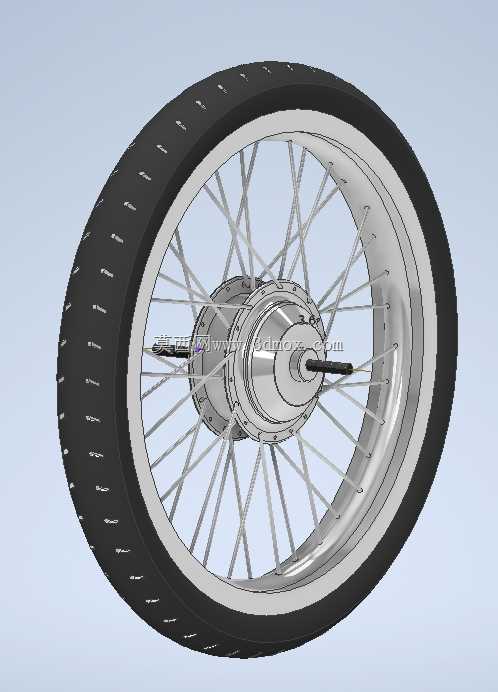

　　避免急加速或者弯道侧倾时辐条出现松脱。外胎的胎面花纹块按照通勤耐磨取向设计，胎唇和轮辋的贴合槽尺寸匹配充气轮胎的装配标准，充气后胎唇可以完全卡入轮辋的锁止台阶，高速转动时不会出现轮胎脱圈的风险。这套三维结构把轮组所有零件的装配关系完整还原，做整车总布置校核时可以直接导入装配环境，核对轮组和悬挂、制动、车架部分的空间间隙，也能用来指导辐条轮的装配工艺编排，拆解后每个零件的尺寸链都可以直接作为出工程图的参考依据，针对不同载重需求调整辐条粗细、轮辋壁厚的时候，也能在现有结构基础上快速改型，缩短两轮车行走部件的开发周期。
