公路自行车轮组快拆锁紧杆结构

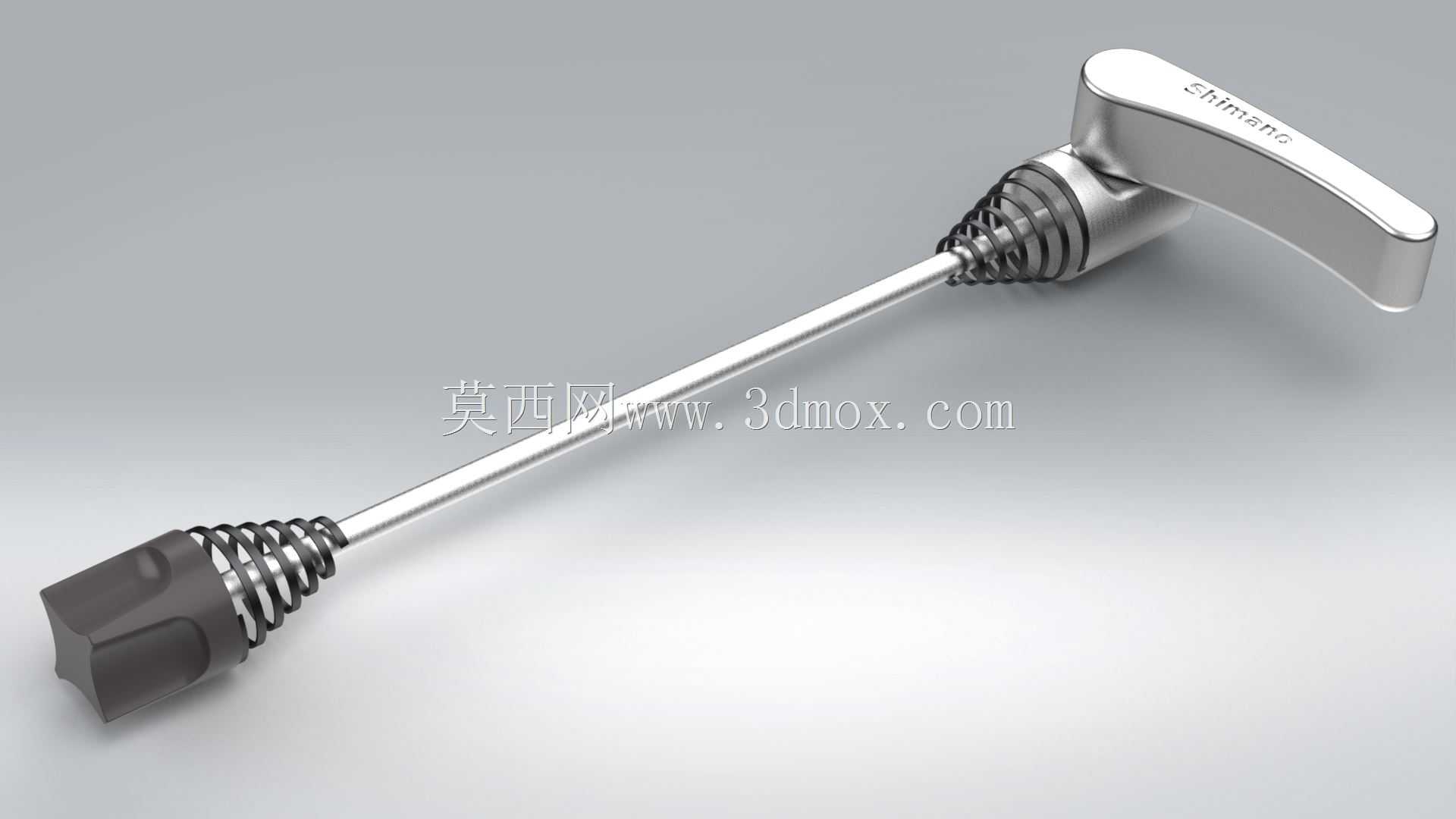

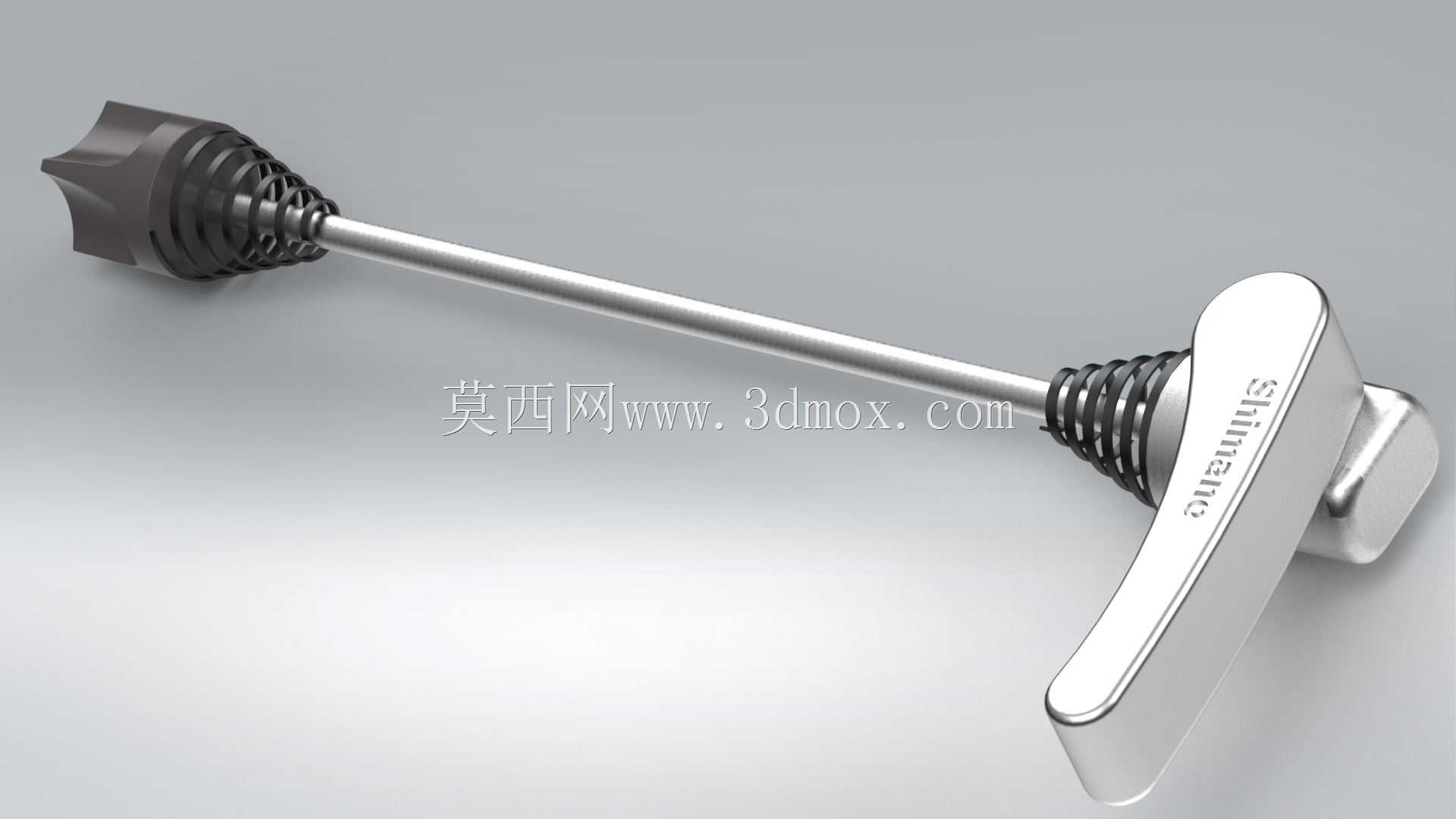

　　这套三维结构围绕公路自行车轮组的快速装拆需求展开，核心是一根贯穿花鼓轴心的细长锁紧拉杆，一端布置带防滑轮廓的调节螺母，另一端通过偏心凸轮手柄产生轴向夹紧力。手柄采用贴合手掌施力方向的弯曲造型，表面保留品牌标识区域，闭合后能够贴近车架叉腿外侧，减少骑行过程中剐蹭裤腿或受到外力误碰的概率。杆体两端分别套有锥形压缩弹簧，弹簧在松开状态下将外侧锁紧件顶离花鼓端面，使轮组在拆卸时不会被垫圈或螺母卡住，安装时也能自动保持居中姿态。

　　从实际使用场景看，快拆机构主要服务于公路车日常换胎、车辆运输、轮组维护以及竞技场景下的快速更换。操作者扳开手柄后旋转调节端，可改变拉杆有效拉紧行程；压下手柄时，凸轮轮廓把旋转动作转换为轴向拉力，使车架勾爪、花鼓端面和防松垫片之间形成稳定摩擦锁紧。建模时需要重点还原凸轮升程与手柄转角的关系，升程过小会导致夹紧力不足，升程过大则会让手柄闭合阻力过高，甚至在极限位置出现无法压平的情况。

　　外形边界方面，细长杆径需匹配常见花鼓中空通道，两端弹簧的大径应小于花鼓端面接触区，调节螺母外侧设置多道防滑棱，便于徒手旋拧。手柄端部做圆弧过渡，根部与凸轮座连接处保留加强壁厚，避免反复扳动产生应力集中。装配关系上，拉杆、弹簧、垫片、凸轮座和手柄同轴布置，手柄绕销轴转动，调节螺母通过螺纹与拉杆连接；模型中应体现螺纹旋合长度、弹簧自由长度与压缩量、凸轮接触面以及垫片压合位置。

　　结构设计还要兼顾车架开档尺寸与轮组定位。前轮快拆通常承受较低载荷，手柄造型可更注重气动与避让；后轮附近存在飞轮、链条和后叉，手柄开合方向需要避开传动件。锁紧端面不宜采用过大平面，应保证在花鼓端面轻微制造偏差下仍能均匀受压。弹簧线径、圈数和端部磨平状态会影响回弹手感，过软会使拆装时零件松散，过硬则增加轮组装入难度。

　　在三维建模过程中，杆体可用圆柱特征加端部螺纹简化表达，手柄部分通过曲面放样形成连续握持形态，凸轮区域需单独建立轮廓并校验转动干涉。装配检查时，应模拟手柄从开启到闭合的完整行程，观察弹簧压缩、螺母贴合、手柄与叉腿间隙以及拉杆张紧方向。该结构虽属于自行车上的小型零件，却直接关系轮组固定可靠性，细节处理需要在轻量化、操作便利性和锁紧刚度之间取得平衡。
