摩托车机械节气门结构三维设计

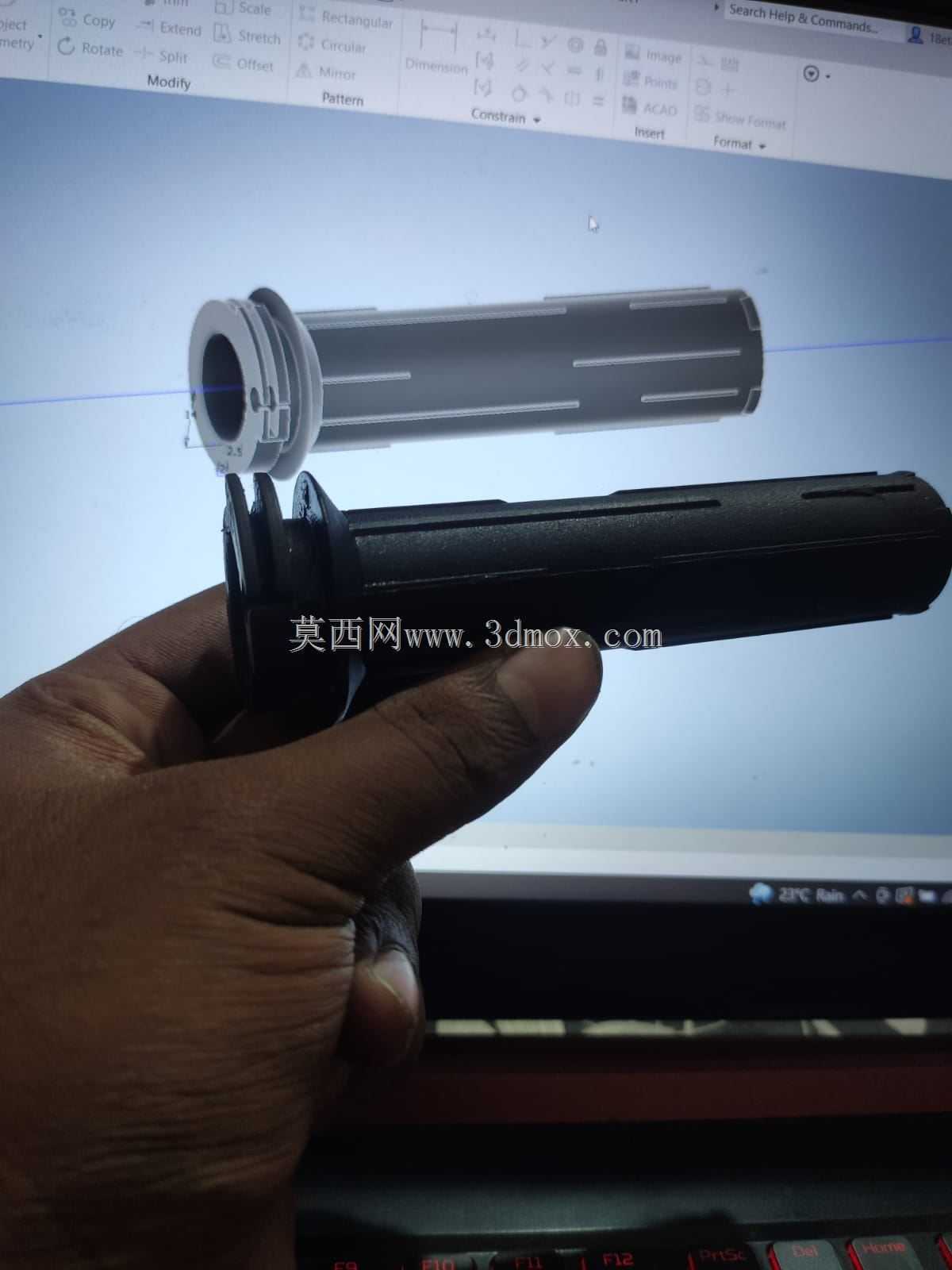

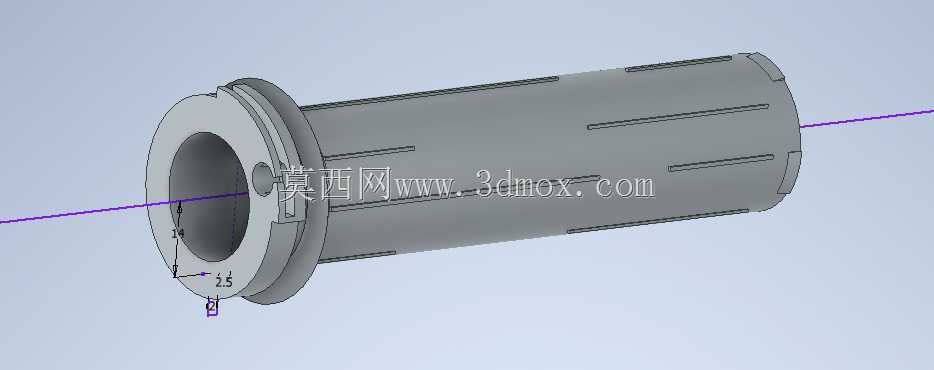

　　在摩托车燃油供给系统的结构设计中，节气门部件是直接决定进气量控制精度、油门响应灵敏度的核心执行零件，日常骑行过程中车手通过油门转把传递的操控动作，最终都会通过拉线传递到这个部件上，通过改变筒体内部的通流截面积，匹配不同工况下发动机的进气需求，和化油器油针的开度形成联动，最终实现空燃比的动态适配。从结构设计的角度来看，这个零件采用带法兰边的筒体式结构，一端的凸缘结构是整个部件的安装定位基准，法兰上预留的小孔用于和化油器或者进气歧管的端面进行螺栓固定，安装时需要保证法兰端面和配合面的平面度公差控制在0.1mm以内，避免出现进气泄漏导致的怠速不稳、动力输出迟滞问题。筒体主体的外圆柱面设计有多条轴向的导向槽，

　　这些槽道一方面是为了和化油器本体的内孔导向筋配合，保证节气门在上下滑动（或者旋转）过程中不会出现卡滞、偏磨的问题，另一方面也可以留存少量的润滑脂，降低长期往复运动带来的磨损量，延长部件的使用寿命。筒体端部的径向开孔是油门拉线的固定点位，拉线的端头卡入这个孔位之后，车手转动油门转把时就可以带动整个节气门筒体做轴向的位移，改变筒体和化油器油道之间的重合开度，这个孔位的位置精度直接影响油门行程的线性度，设计时需要保证孔中心到法兰端面的距离公差控制在±0.05mm，避免出现油门空行程过大或者全开位置无法达到设计最大开度的问题。从实际装车的工况来看，这个部件长期工作在含有汽油雾气、空气中粉尘的环境下，所以结构设计时特意在筒体的外圆预留了0.

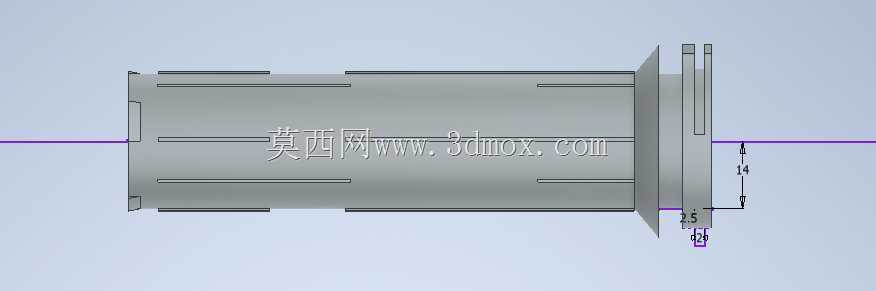

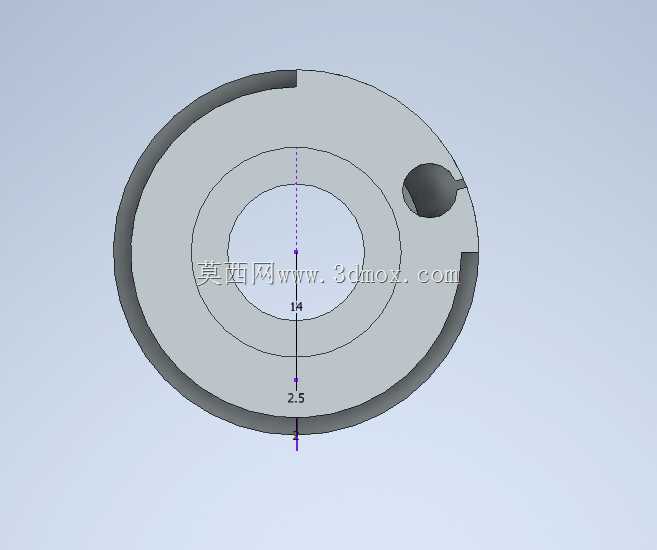

　　2mm的均匀间隙，既不会因为间隙过大导致节气门晃动出现进气量波动，也不会因为间隙过小在热机状态下因为材料热膨胀出现卡滞，导致油门回位不良带来安全隐患。法兰端面上标注的2.5mm尺寸是安装密封胶圈的槽位深度，这个尺寸直接决定密封胶圈的压缩量，压缩量过大会导致装配阻力变大，节气门动作卡滞，压缩量过小则会出现密封失效，未经过计量的空气从配合缝隙进入进气道，导致空燃比偏离设计值，出现混合气过稀、发动机回火等故障。在三维建模过程中，需要重点关注导向槽的位置度公差、法兰安装孔的同轴度、拉线固定孔的位置精度这几个核心尺寸，因为这些尺寸直接决定了零件装车之后的实际使用体验，很多售后维修中遇到的油门卡滞、怠速不稳、油耗偏高的问题，

　　追根溯源都是节气门零件的这些关键尺寸超差导致的。不同于电喷车型的电子节气门，这种机械式的节气门结构完全依靠机械结构传递操控动作，没有电子信号的延迟，所以在小排量跨骑、弯梁摩托车以及很多越野摩托车上依然被广泛使用，它的结构可靠性直接决定了车辆操控的跟手程度，设计时不需要过于复杂的曲面结构，所有的特征都是为了实现动作可靠、安装便捷、磨损量小这几个核心目标，筒体的壁厚设计为2mm，既可以保证足够的结构强度，在长期往复运动中不会出现变形，也可以尽可能降低零件的重量，减少油门动作的阻力，让车手的操控手感更加轻盈。安装边界方面，这个零件的装配完全在化油器的内部腔道完成，不需要额外的外部固定支架，法兰端面和化油器端面贴合之后，通过两个螺栓就可以完成全部固定，装配过程中不需要复杂的调整工序，只要保证节气门滑动顺畅、油门拉线固定可靠、密封胶圈安装到位就可以满足使用要求，这种简洁的结构设计也降低了后期维护的难度，维修时只需要拆开化油器上盖就可以取出这个零件进行清洁或者更换，不需要拆解整个化油器主体。
