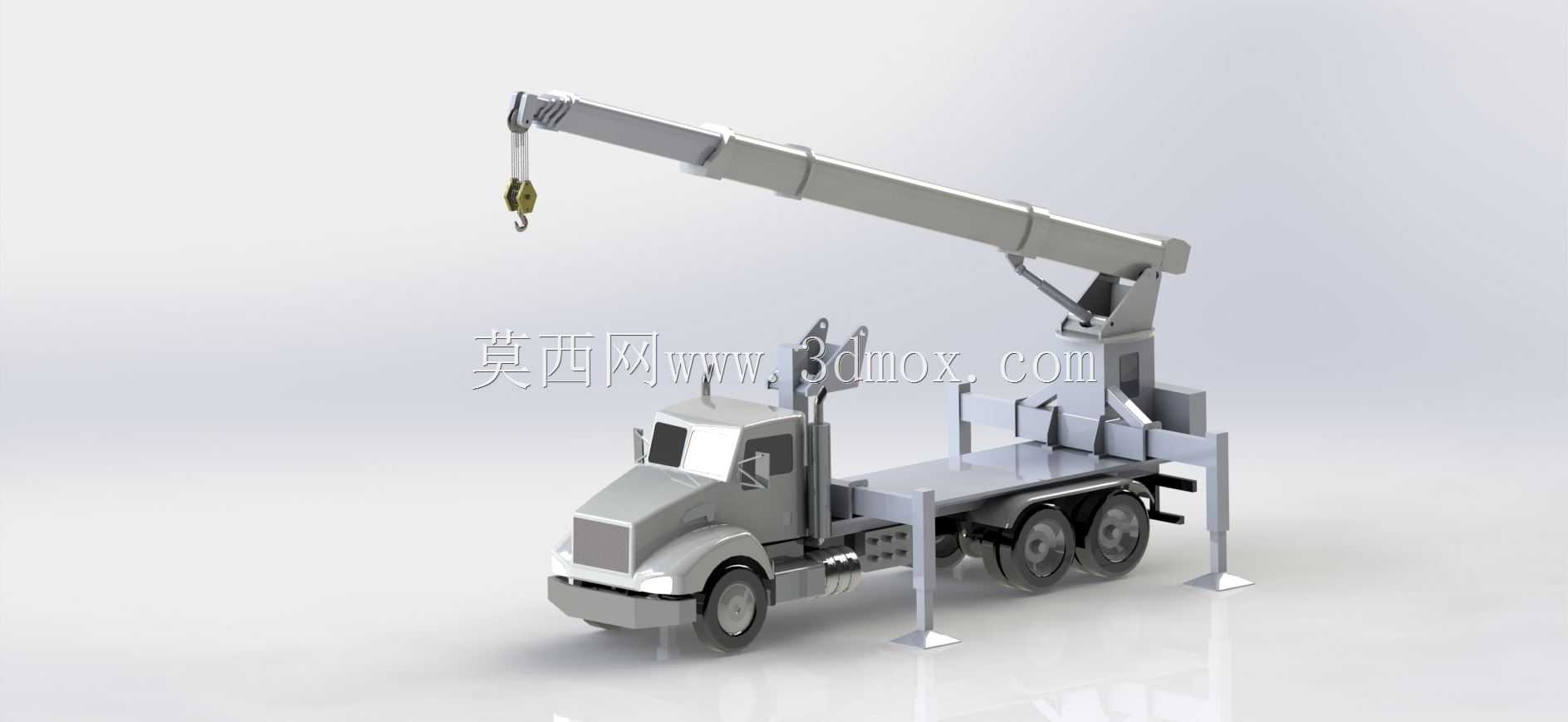

十八吨级双后桥随车起重运输车结构

　　这套三维结构围绕城市基建、厂区转运和野外装卸中的短距离吊装需求展开，把伸缩吊臂、回转上车、载货底盘与液压支腿整合在同一台双后桥卡车上，避免单独调用汽车吊和货运车辆造成的工序等待。设备到达现场后，可先围绕作业半径确认支腿展开位置，再由臂架将管材、设备构件、集装箱辅料或工地预制件从地面吊至货台，也可在车辆停靠位置附近完成跨沟、越障和高位安放。

　　建模时没有把吊机当作孤立部件处理，而是先约束卡车底盘的承载边界：前后车桥、板簧安装位、车架纵梁和副车架连接面共同决定上车回转中心的位置。回转支承布置在后桥与驾驶室之间偏后区域，既能让满载货台分担吊装反力，也能减少臂架仰起时对前轴的载荷转移。吊臂采用多节箱形伸缩结构，基本臂承担弯矩和铰点载荷，内部节臂通过伸缩油缸逐级送出，臂端保留吊钩滑轮组和钢丝绳绕线路径，便于检查起升绳在不同臂长下的偏角。

　　外形上，长头驾驶室提供发动机舱和检修空间，车门、踏步、后视镜、油箱、排气管与挡泥板均按实车装配关系布置；底盘侧面预留液压油箱、阀组和管路通道，避免管线与传动轴、轮胎运动包络干涉。四个液压支腿位于上车前后外侧，作业时横向伸出并向下撑地，支腿盘与地面形成稳定支撑；模型中支腿梁、垂直油缸和脚垫均独立成体，可用于校核收车状态下的离地间隙，以及展开状态下与车厢侧板、轮胎的位置关系。

　　结构设计重点在载荷传递路径：吊重经吊钩、臂架、变幅油缸和转台进入回转支承，再通过副车架分散到纵梁、车桥和支腿。货台平板保留了常规装载面积，横梁与纵梁的间距适合铺板或固定捆绑点，使车辆在不吊装时仍能承担普通货运功能。臂架搁置位置靠近货台前端，运输状态下吊钩可收放至前防护区域，控制整车高度与前向视野遮挡。

　　针对三维建模和选型校核，该结构可进一步检查转向轮转角、后桥轮胎跳动、支腿展开干涉、臂节伸缩顺序和吊臂过驾驶室高度。各铰点、油缸连接耳板、回转台加强筋和车架支撑块都有明确几何边界，适合在方案阶段用于装配演示、运动模拟、吊装站位分析以及专用车改装结构讨论。
