按动式商务圆珠笔精细结构外观造型

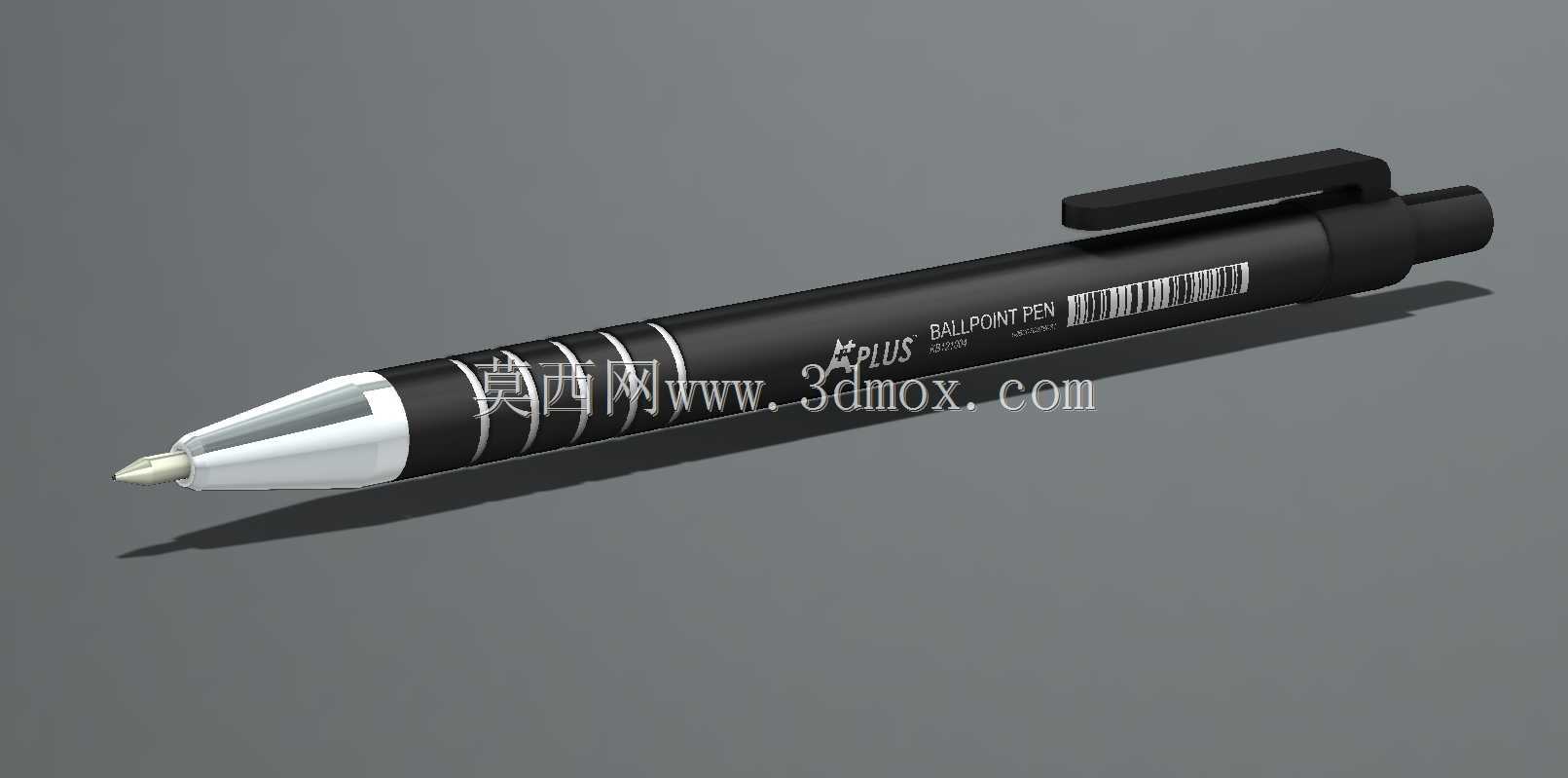

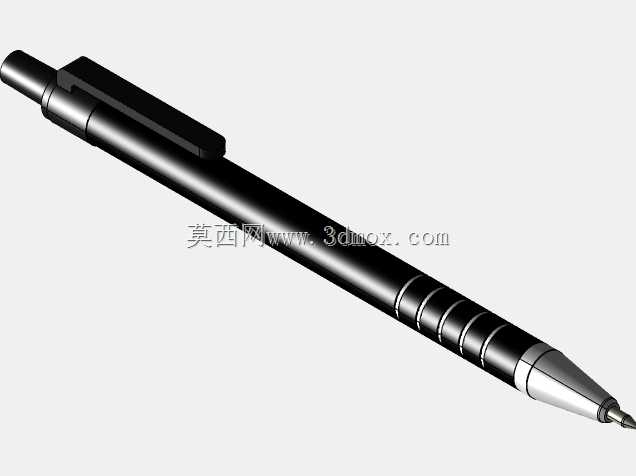

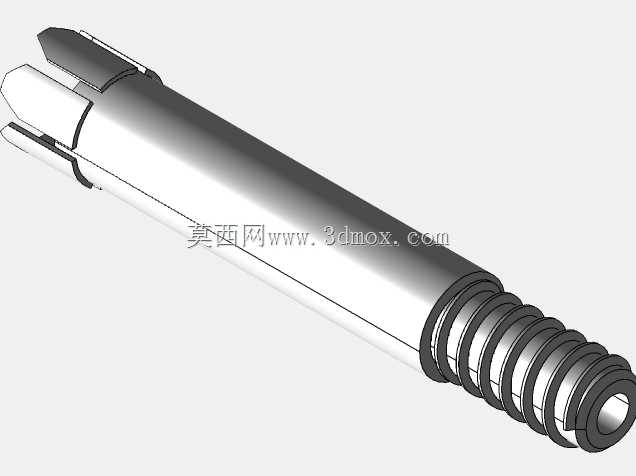

　　这套按动式圆珠笔造型围绕日常办公书写、会议记录、随身携行和桌面陈列等场景展开，外观采用细长圆柱笔杆配合前端金属锥形笔尖，整体比例接近常规商务签字笔，握持区布置多道环形防滑槽，笔身侧面预留条码与品牌标识区域，顶部集成按动出芯结构，侧面设置一体式弹性笔夹。建模时先以笔杆轴线为基准建立回转主体，再拆分笔尖、笔嘴、内芯通道、按动帽、笔夹和尾塞等独立零件，各段之间通过台阶、止口和卡扣保持装配关系，便于后续检查干涉与出芯行程。

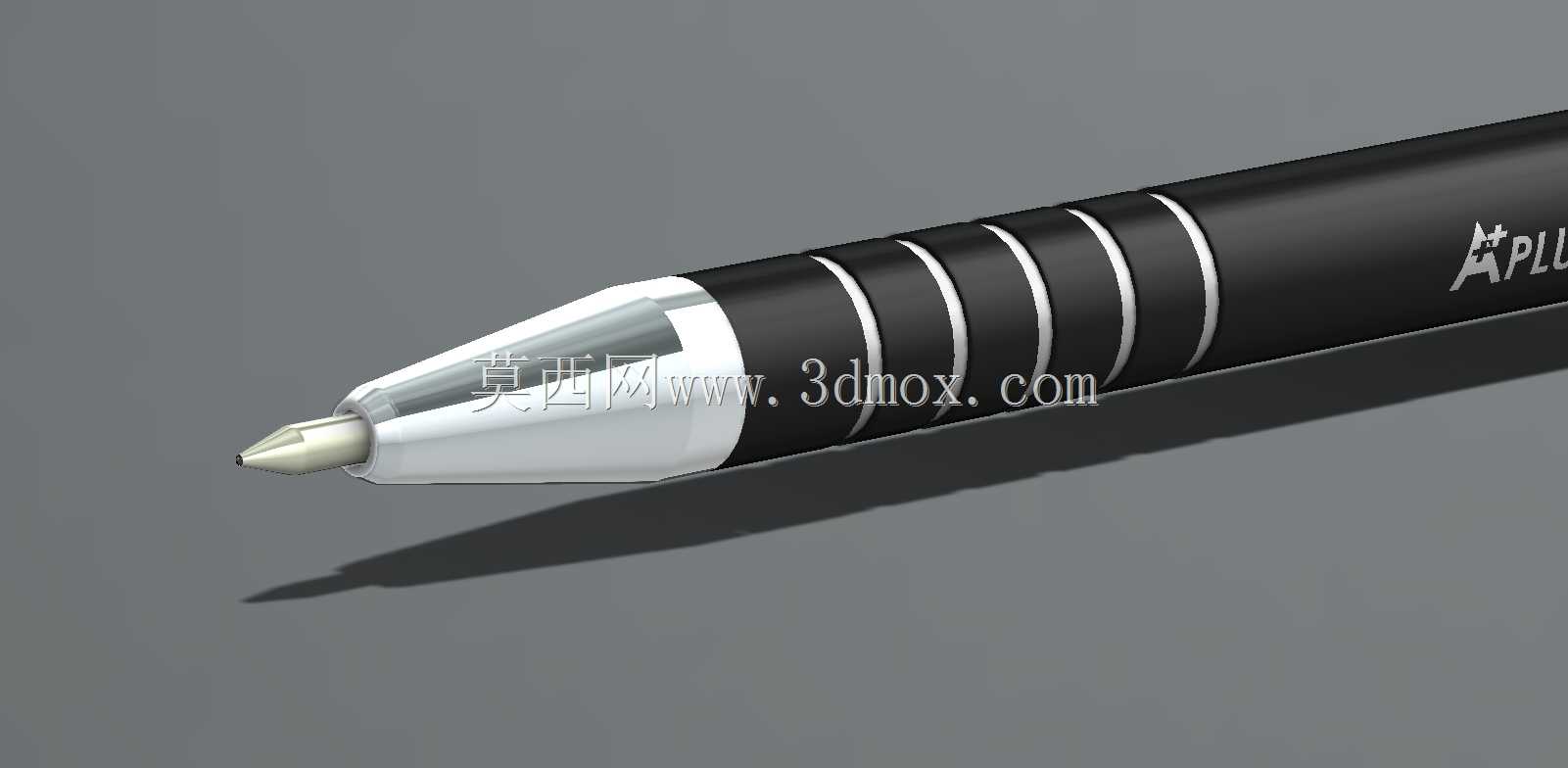

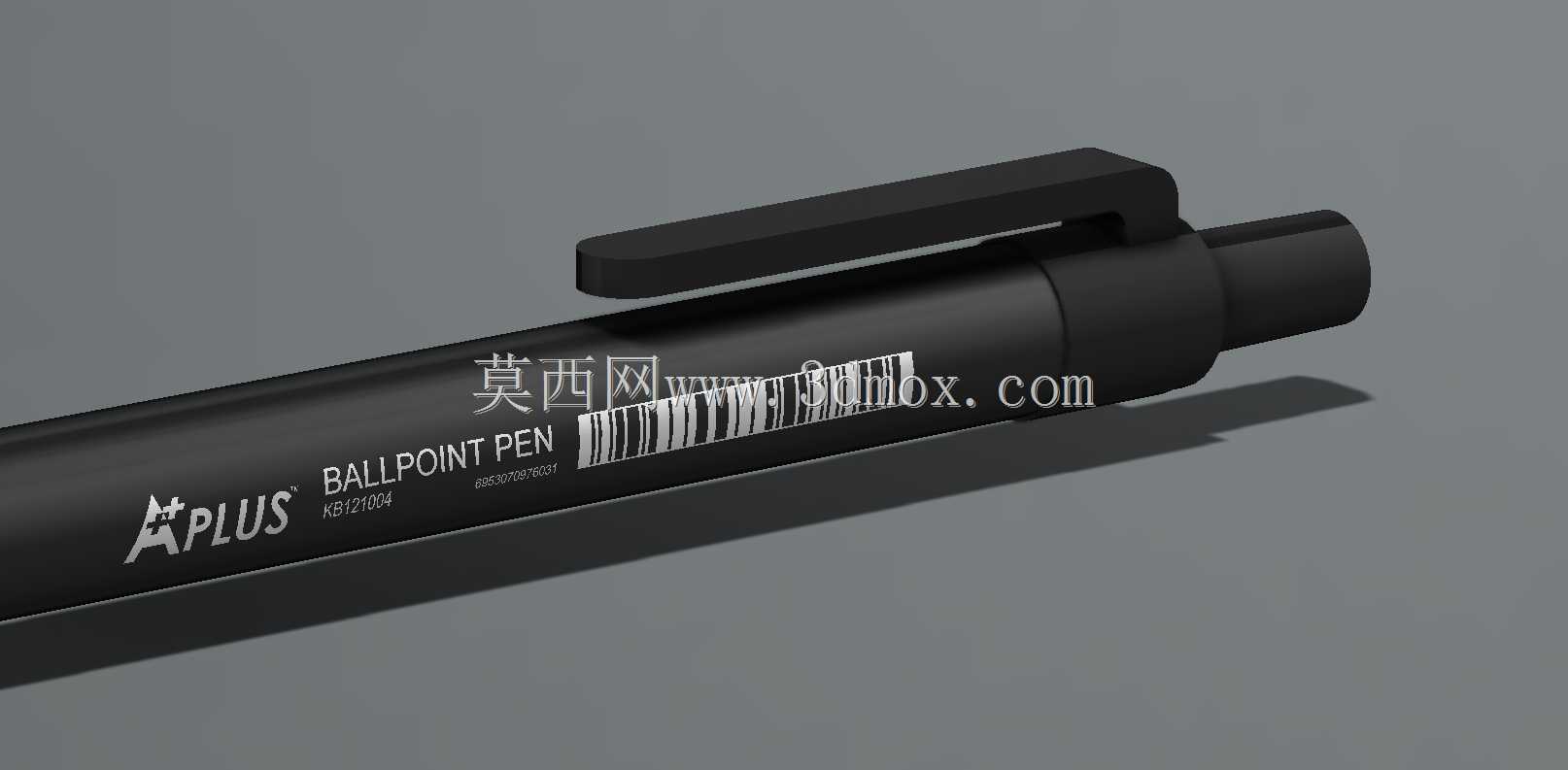

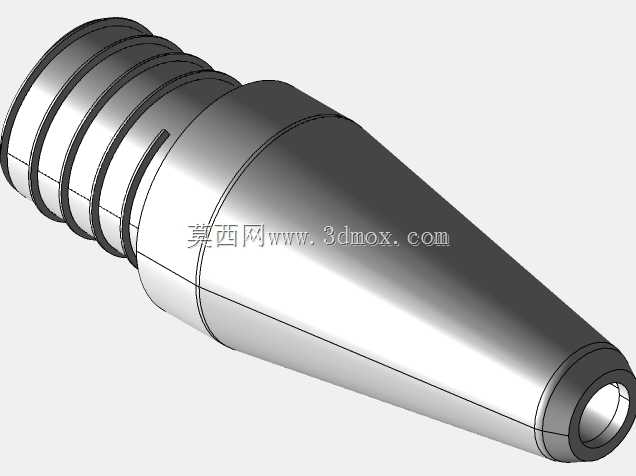

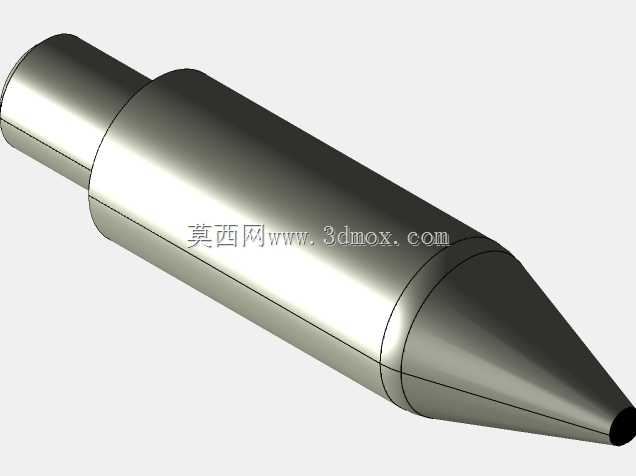

　　从实际用途看，圆珠笔属于高频手持文具，结构重点不在重载，而在握持舒适、出芯可靠、携带时不污染衣袋。前端金属锥段承担笔尖保护和视觉收束作用，锥面与塑料笔杆之间需要保留同轴配合面；握持段的环槽既增加手指摩擦，也在视觉上分割长杆，避免整支笔过于单调。笔夹沿笔身上侧延伸，根部与按动区域相邻，末端形成弹性压合形态，夹在笔记本、口袋或文件夹上时可依靠自身回弹贴紧纸面或布料。

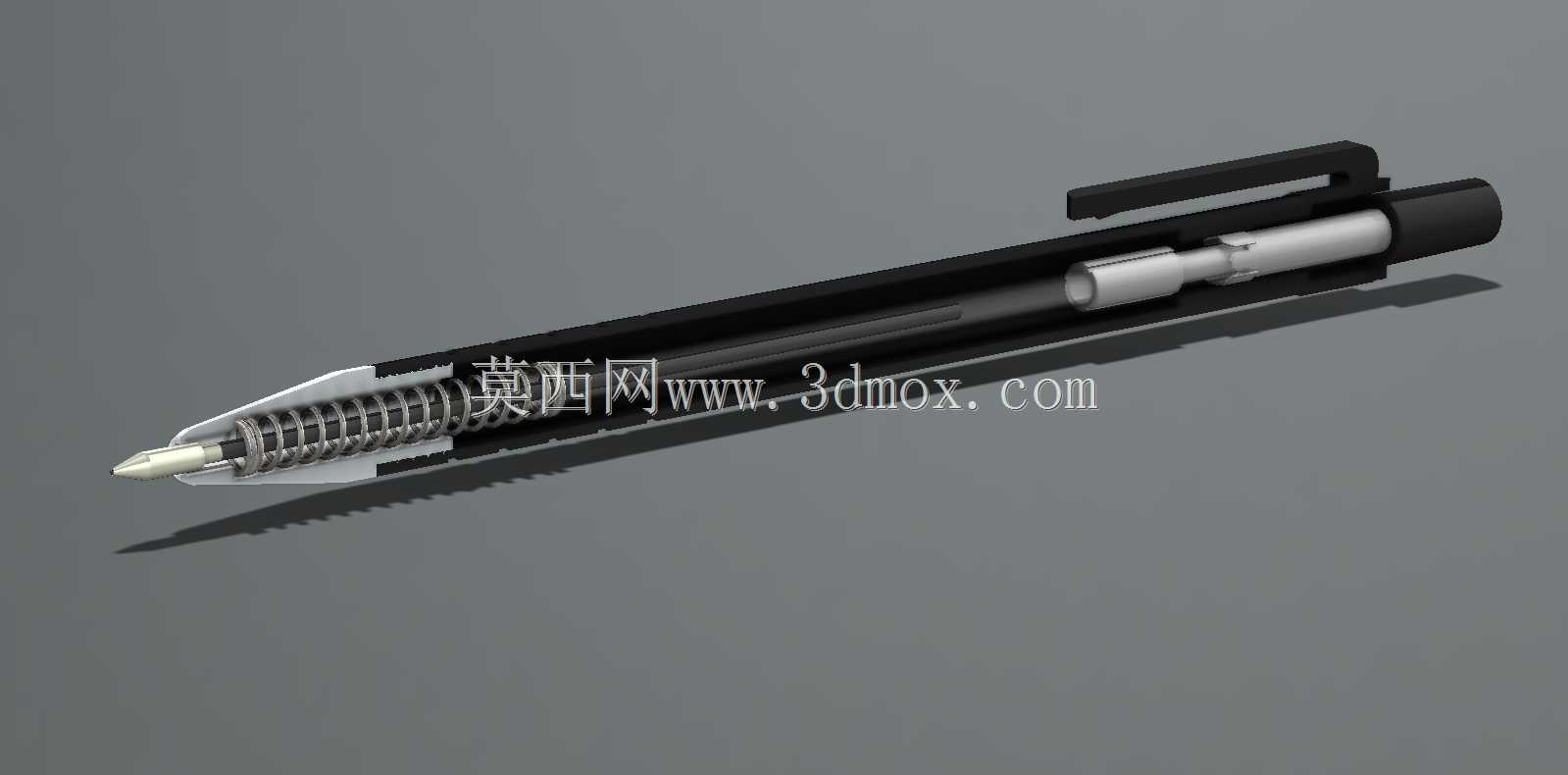

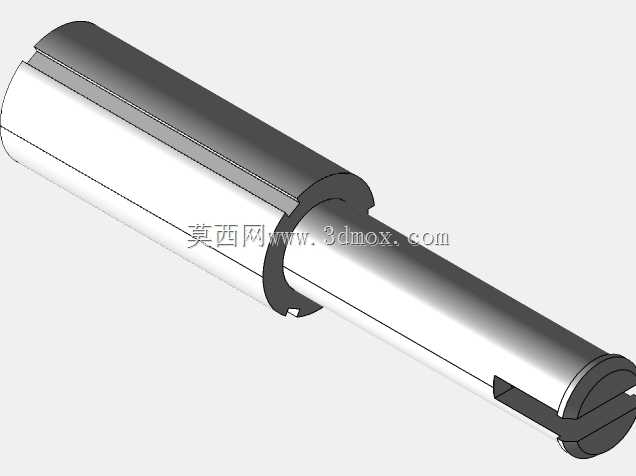

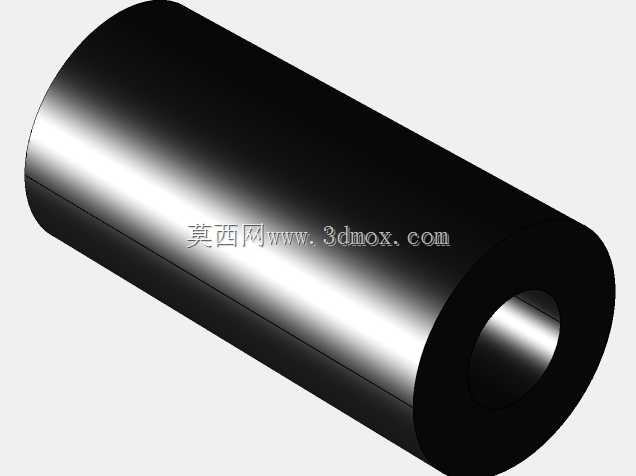

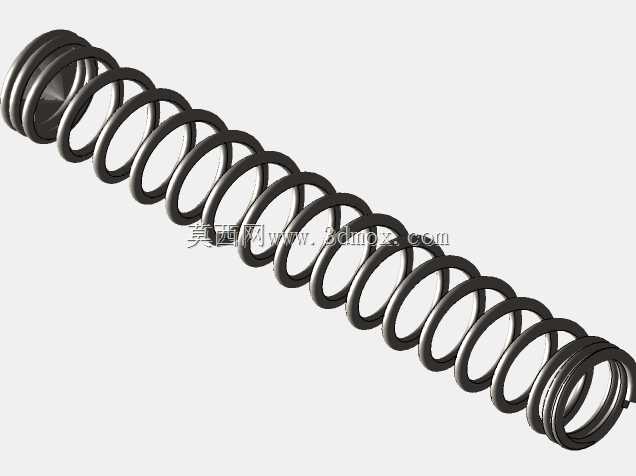

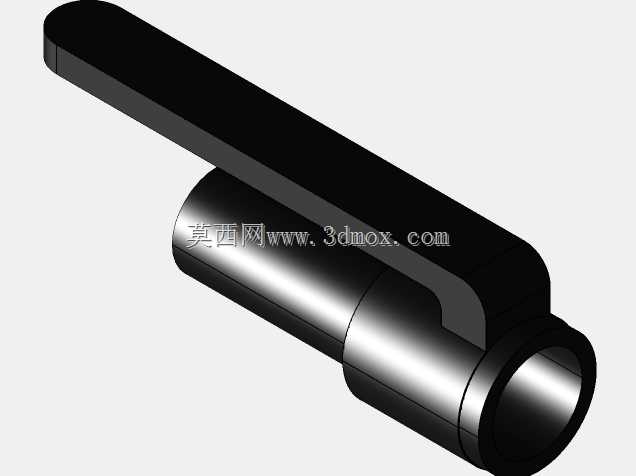

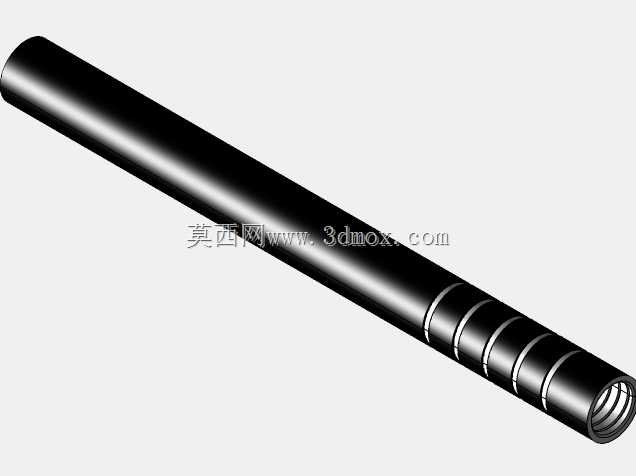

　　设计思路上，笔杆主体适合采用薄壁圆筒结构，内部留出标准笔芯穿过的直线通道，通道直径需避开弹簧、笔芯肩部和按动件的运动范围。顶部按动帽与笔杆尾端形成滑动配合，按压方向与笔杆轴线一致；按动帽外缘做小幅加宽，既增加手指接触面积，也限制其向内运动的极限位置。笔夹不宜单独悬空建模，根部应与笔杆上部的安装座连续过渡，弯折处保留圆角，减少实际注塑或装配时的应力集中。

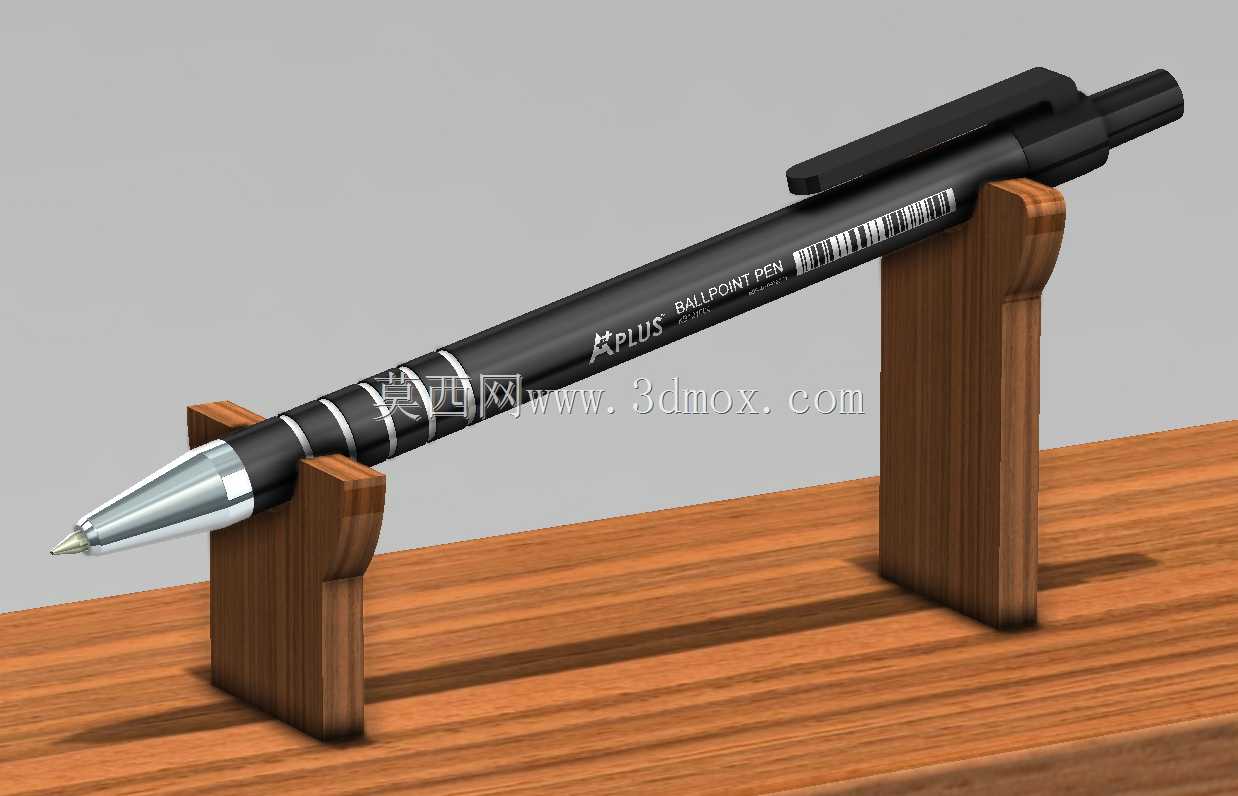

　　外形边界方面，整笔长度控制在便携笔常见范围内，笔杆直径以成人单手握持为依据，前端锥段逐步收窄至笔尖出口，尾部按动帽略大于杆身但不形成突兀台阶。陈列支架采用两块立式木质托块，托块顶部开出与笔杆外径匹配的弧形承托面，两块托块分别支撑靠近笔尖和笔尾的位置，使笔身轴线保持水平；托块底部落在长条木质底板上，底板宽度大于支架高度，保证展示时侧向稳定。

　　在三维检查中，需要重点确认笔夹与笔杆之间的间隙、按动帽与尾塞的重合段、笔尖锥套与内芯的同轴度，以及支架弧面与笔杆外圆的接触位置。笔身表面可分为黑色磨砂杆体、银色金属笔尖和白色印刷标识三类材质，渲染时通过高光差异表现塑料、金属与木纹的区别。该模型既可用于文具产品外观方案评审，也可作为按动机构、薄壁圆筒件和展示支架配合关系的练习案例。
