龙门式桌面数控雕刻铣削加工设备

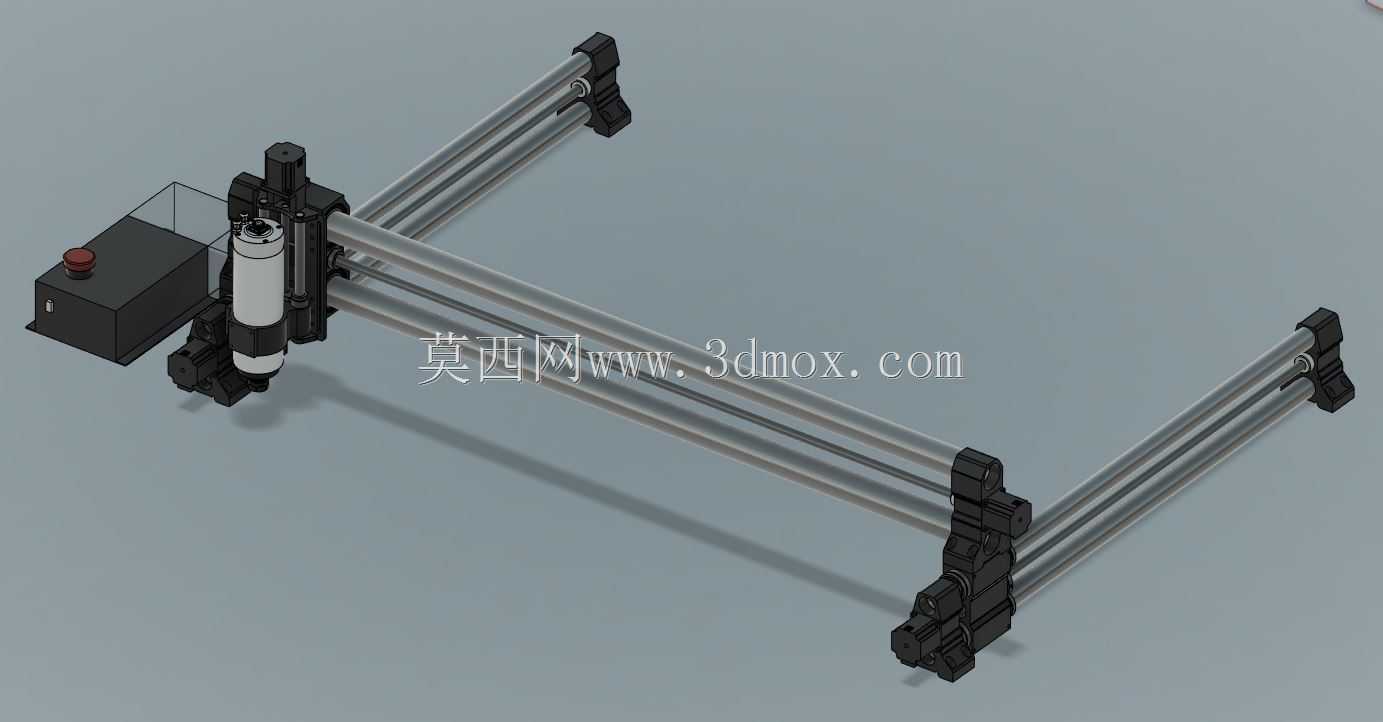

　　这套龙门构型的数控加工设备，主要面向小型工坊、木工爱好者工作室、教学实训场景以及轻型板材加工作业，承担浮雕切割、木料开槽、亚克力铣削、软金属轻切、标牌刻字等任务。整机采用横梁跨置双纵轨的布局，加工执行端沿横梁横向滑移，横梁整体沿两侧纵向导轨进给，Z向主轴单元独立完成垂向抬刀与下刀，三轴运动解耦清晰，便于在三维结构中校核各轴行程、干涉边界与装配关系。

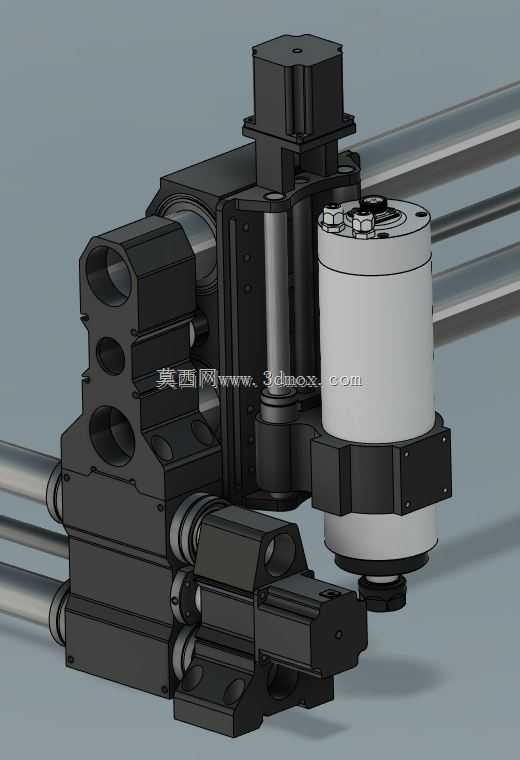

　　从实际用途看，这类设备区别于重型工业加工中心，更强调桌面级占地与可拆装运输特性。长跨距横梁配合两侧平行光轴，能够覆盖较大幅面的平板工件，适合门板雕花、胶合板裁切、家具小件批量刻型等工序；端部控制盒集中布置急停按钮与电气接口，使操作侧与加工区分离，日常上下料时不必跨越运动部件。主轴组件通过滑座挂载于横梁正面，刀具夹持段朝下，加工时沿工件表面走刀，Z轴行程需兼顾厚板穿透与抬刀安全高度。

　　结构设计上，纵向承重导轨采用多根平行光轴配合黑色滑块支座，支座同时承担横梁端部的定位与锁紧，保证两侧同步运动时横梁不发生明显扭转。横梁内部同样以光轴导向承载横向滑台，主轴电机、安装座与拖链附件集中在移动滑台上，运动件质量集中有利于控制进给惯量。建模时需重点关注导轨跨距、滑块间距与悬臂伸出量之间的关系：横向滑座靠近横梁中部时刚性最弱，Z轴悬伸越长，刀具端让刀趋势越明显，因此刀路规划与切削参数应结合该刚性分布设定。

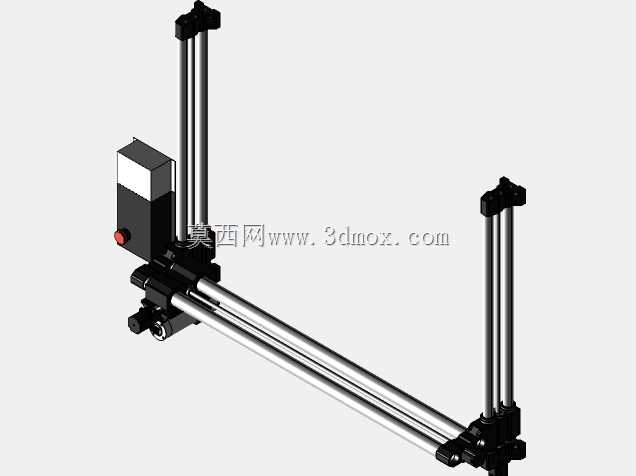

　　外形边界方面，整机呈长方框形铺开，纵向长度决定最大板材进给范围，横梁长度决定横向加工幅面，高度方向由主轴滑座、控制盒及端部支撑共同限定。安装时需预留台面四周维护空间，控制盒侧留出接线与操作距离，横梁两端保证滑块不超出导轨极限，工件装夹区域不得与纵向支座、主轴外壳发生碰撞。三维装配中可直接用于检查行程末端限位、线缆随动走向、主轴与夹具间隙，以及地脚支撑在工作台面上的落点，为后续改制吸尘罩、加装压料辊或扩展刀库提供结构基准。
