该倾斜底座主要面向需要在加工、检测或装配工位上对工件承载平面进行小范围角度调整的场景,常见于光学元件装夹、精密零件划线、轻型工件铣削找正以及实验室工装搭建。其核心作用是把原本固定的水平工作台面转化为可连续改变倾角的承载面,操作人员通过端部手轮驱动蜗杆,带动内部连杆与支撑结构完成升降,从而实现台面俯仰角度的线性变化。

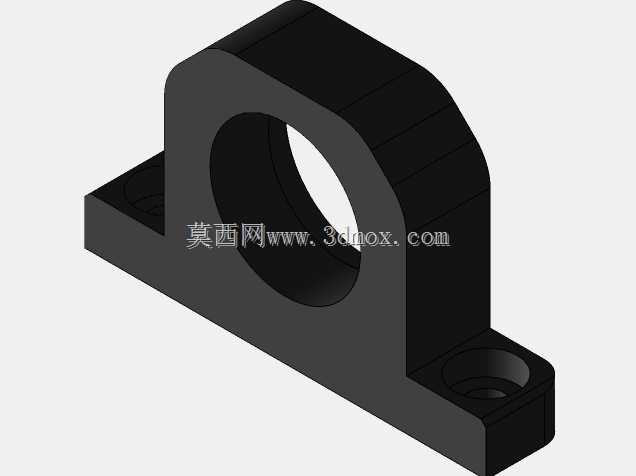

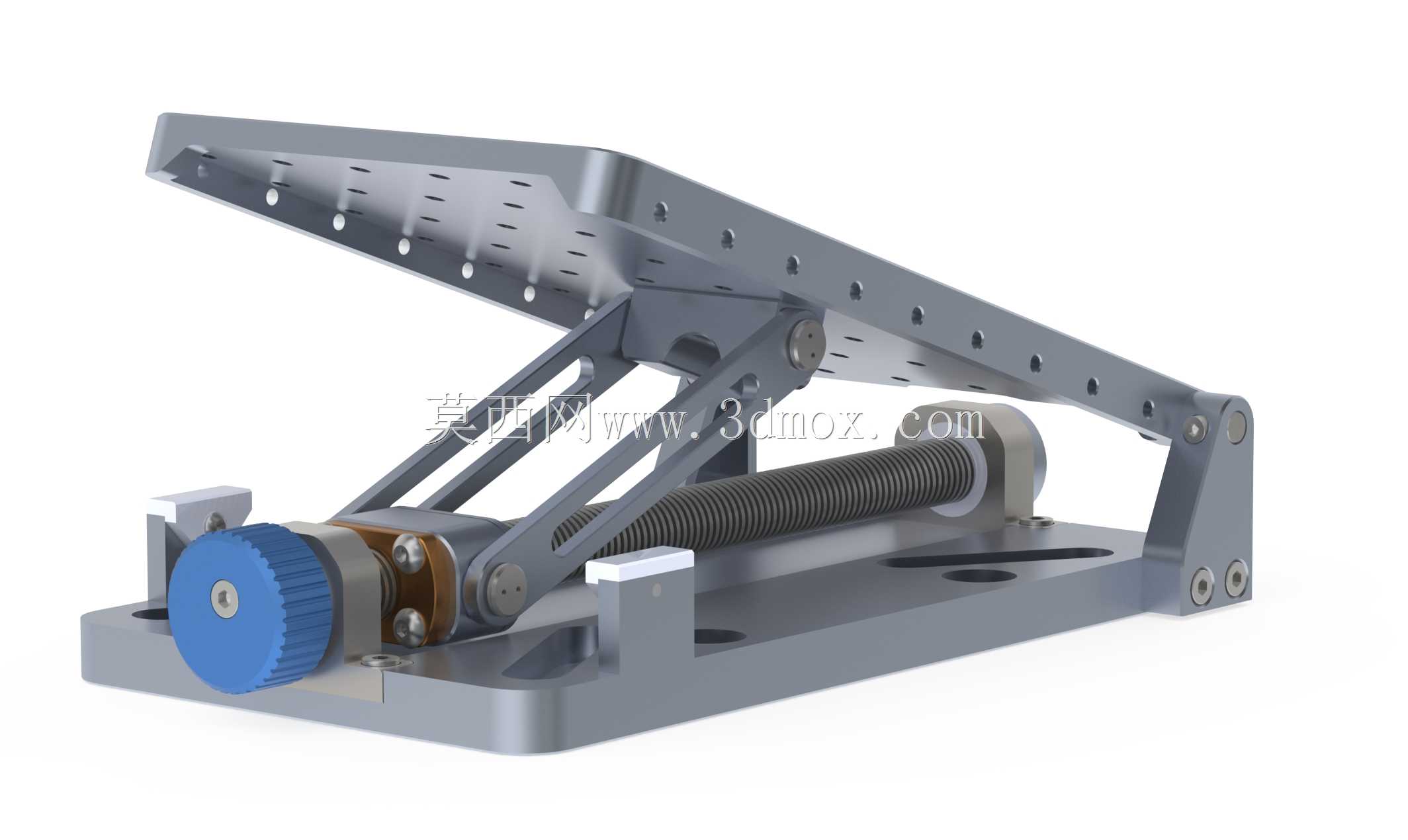

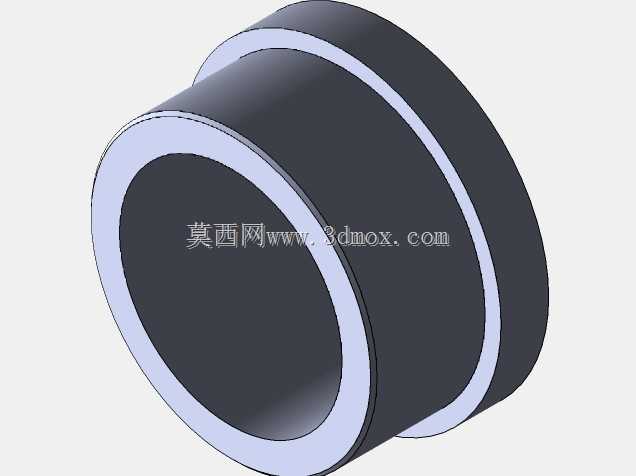

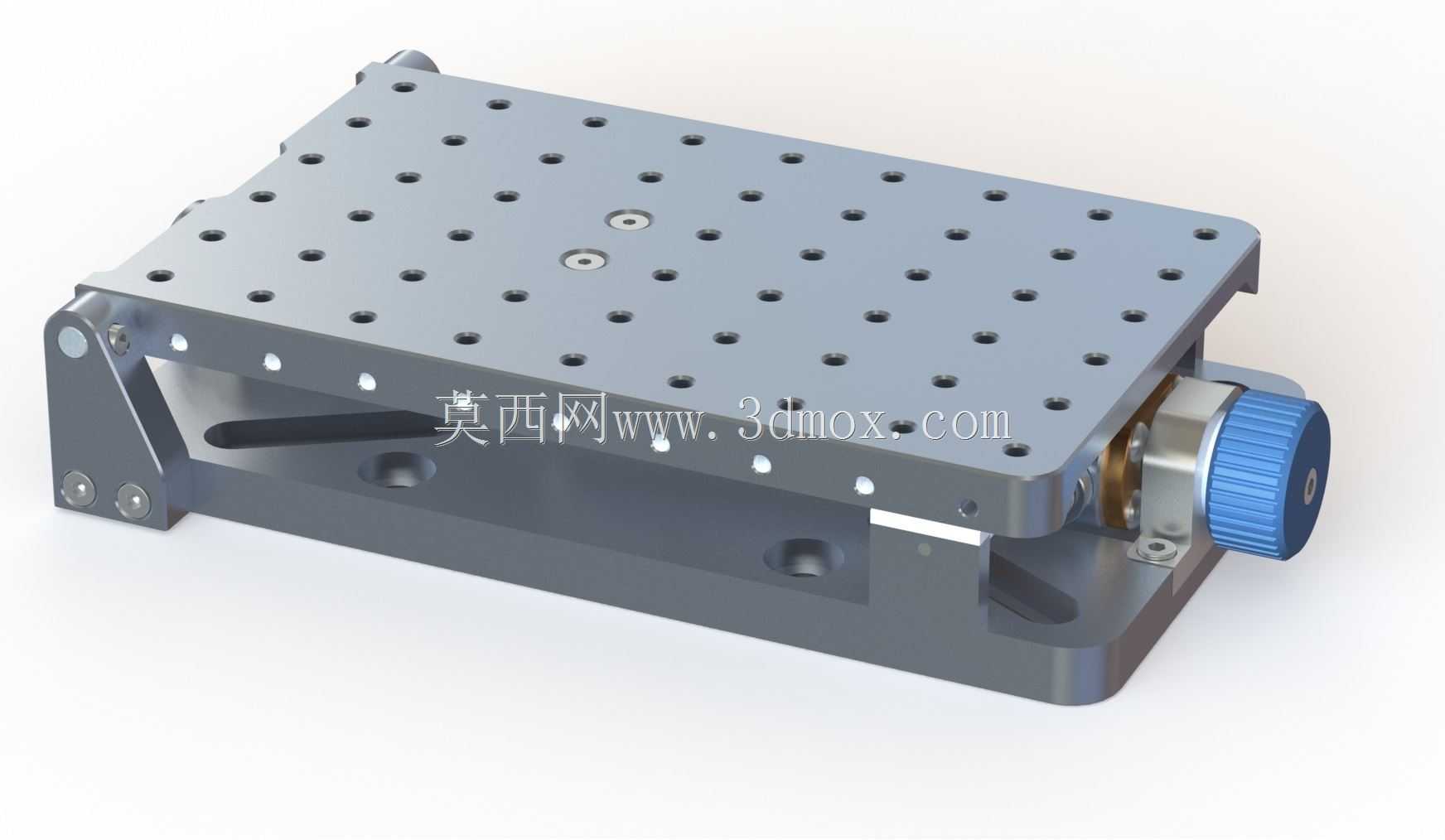

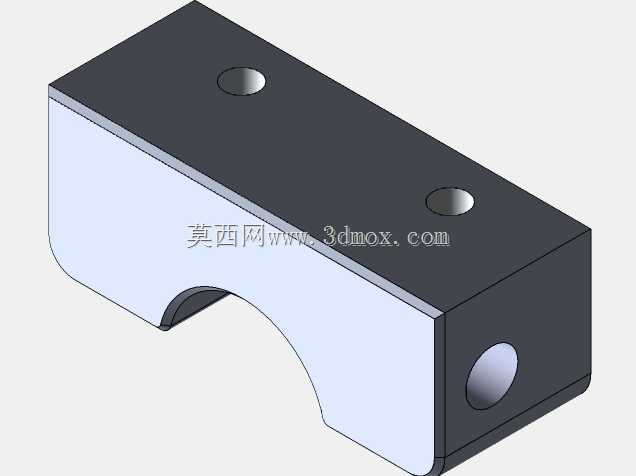

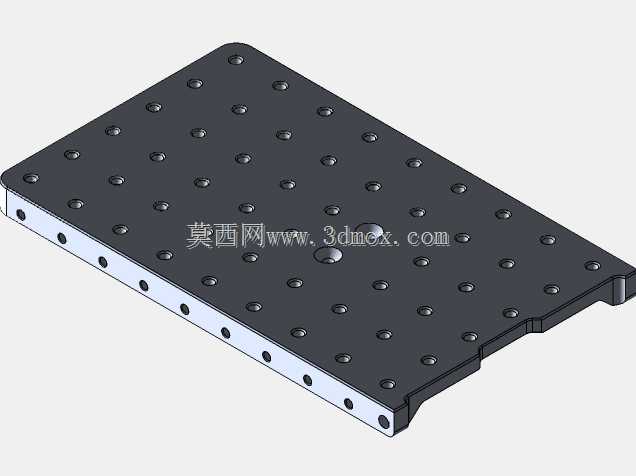

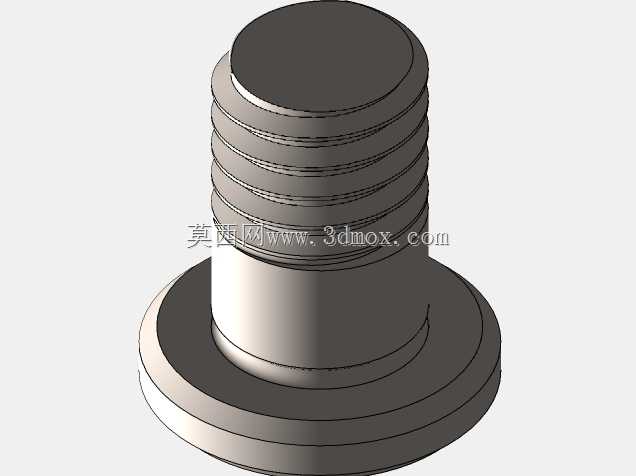

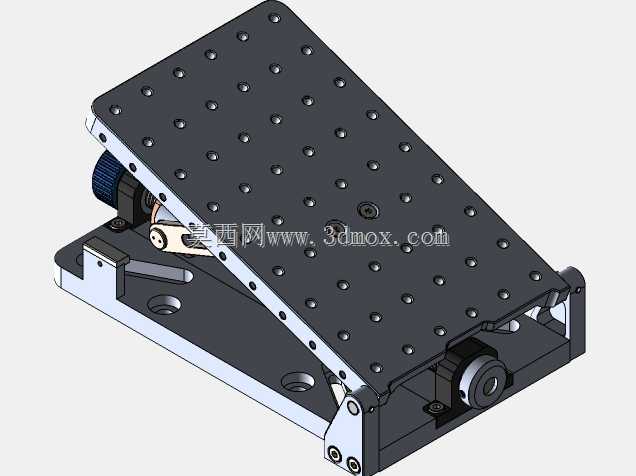

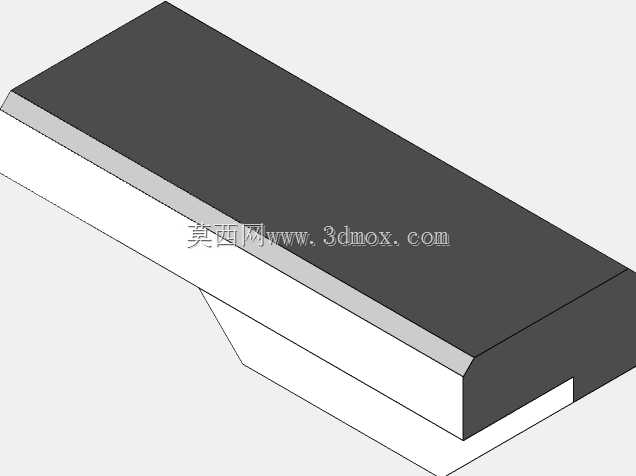

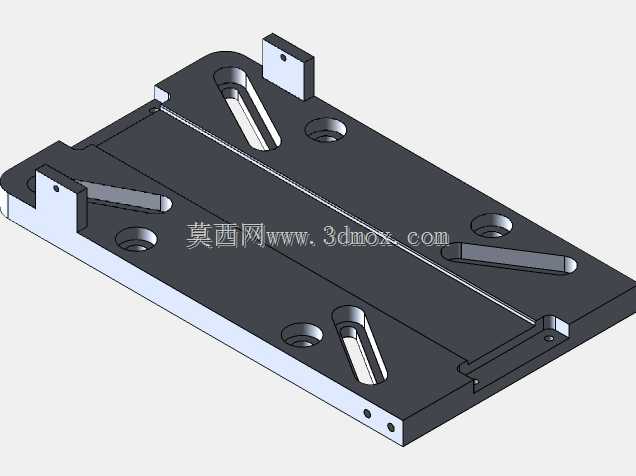

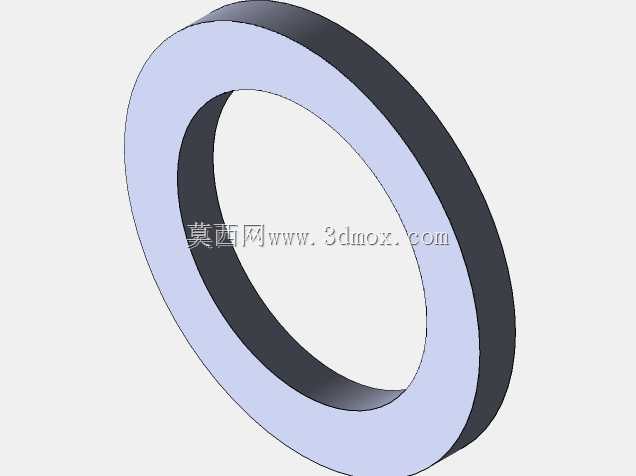

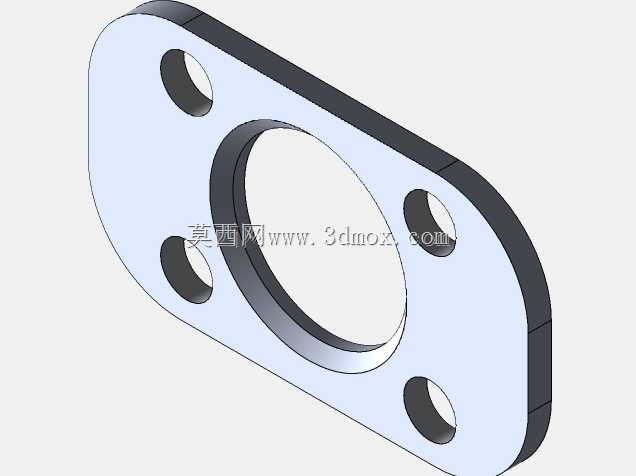

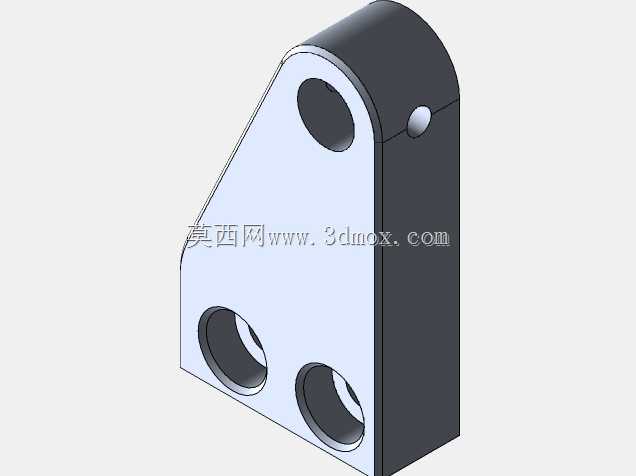

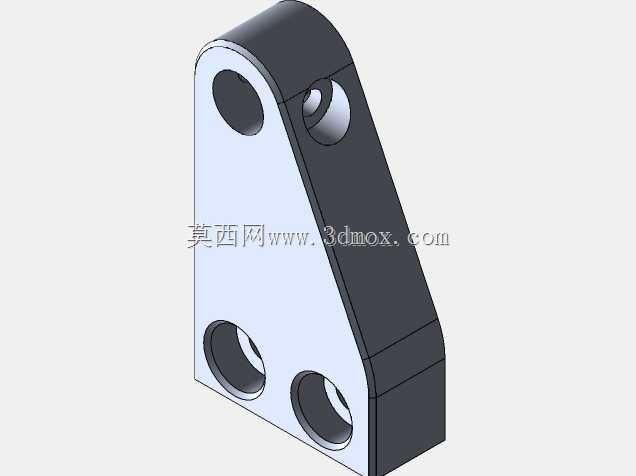

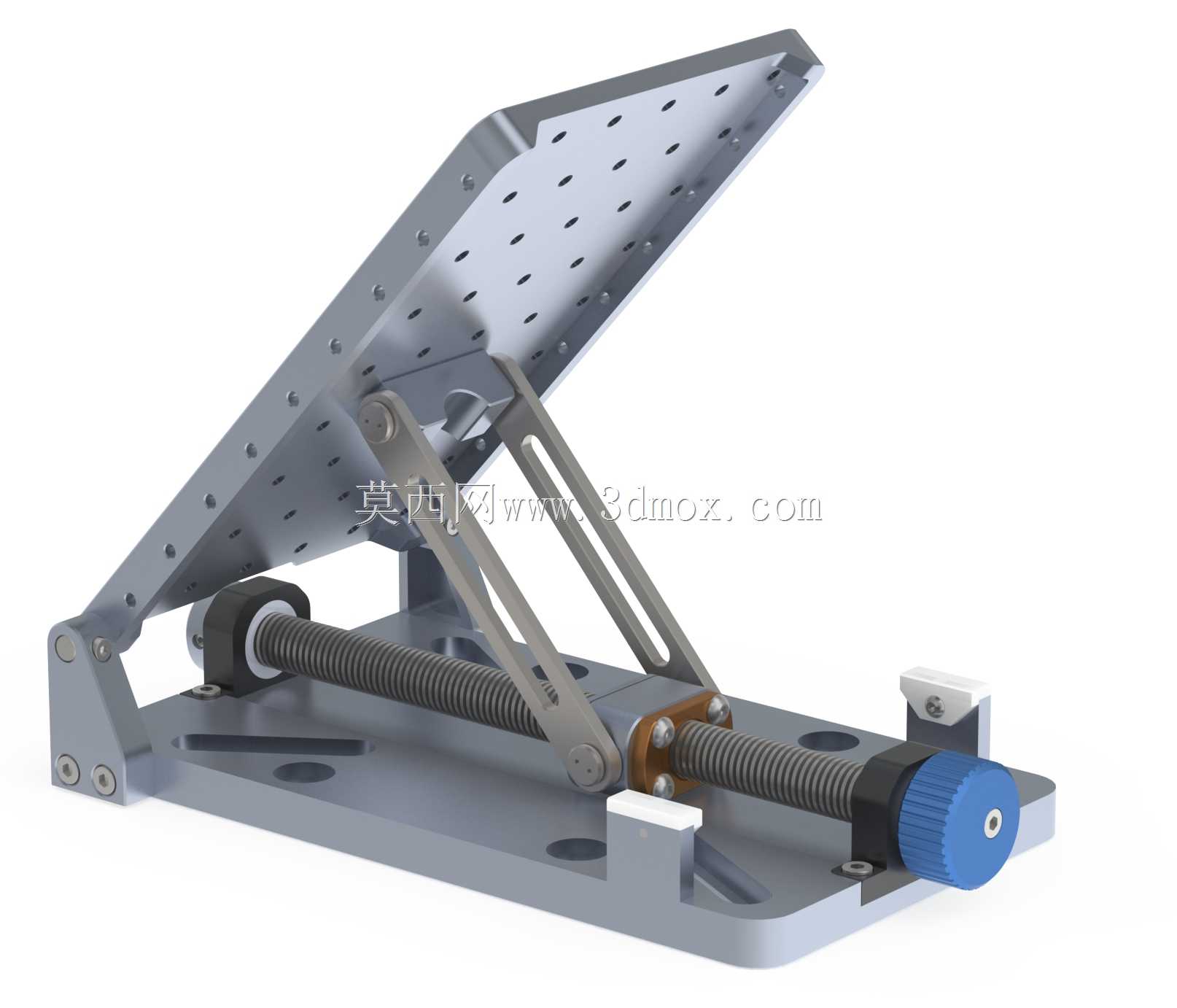

从结构布置看,底座下部为整体式安装底板,底板上开设长圆形安装孔与定位孔,便于在机床工作台、光学平台或型材框架上固定,也允许在装配时进行一定的位置补偿。上部倾斜台面分布有多排螺纹孔和沉孔,可直接连接夹具、定位块、吸盘或工件支撑板,孔位按规则阵列布置,能够适应不同尺寸工件的装夹需求。台面与底板之间采用双侧铰接支撑,配合剪式连杆承受倾覆力矩,使载荷在调节过程中不只集中于螺杆轴线,而是通过铰点、连杆和侧板形成稳定的传力路径。

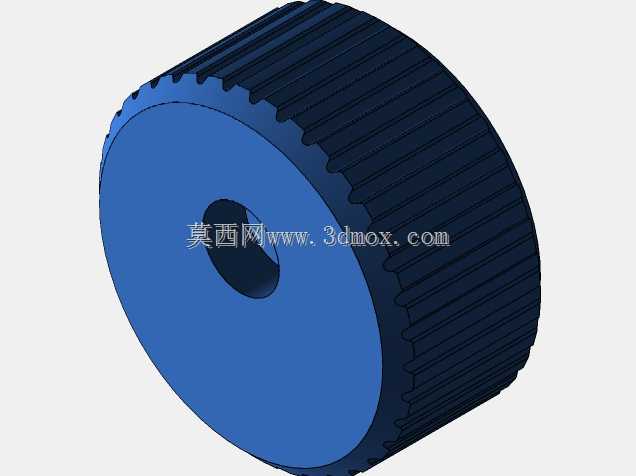

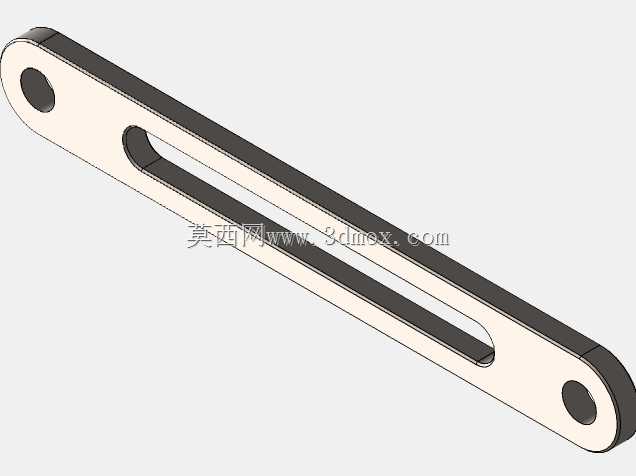

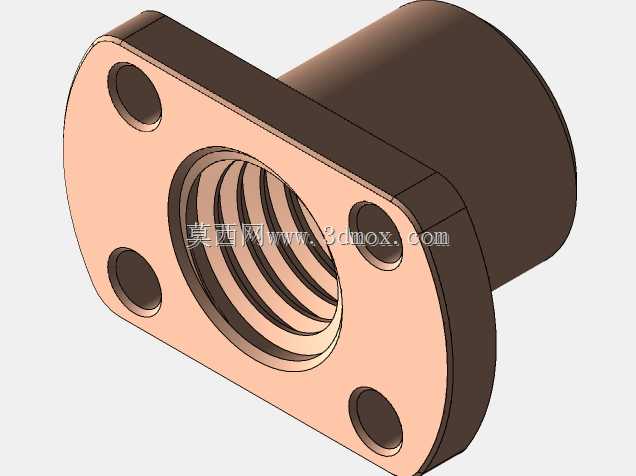

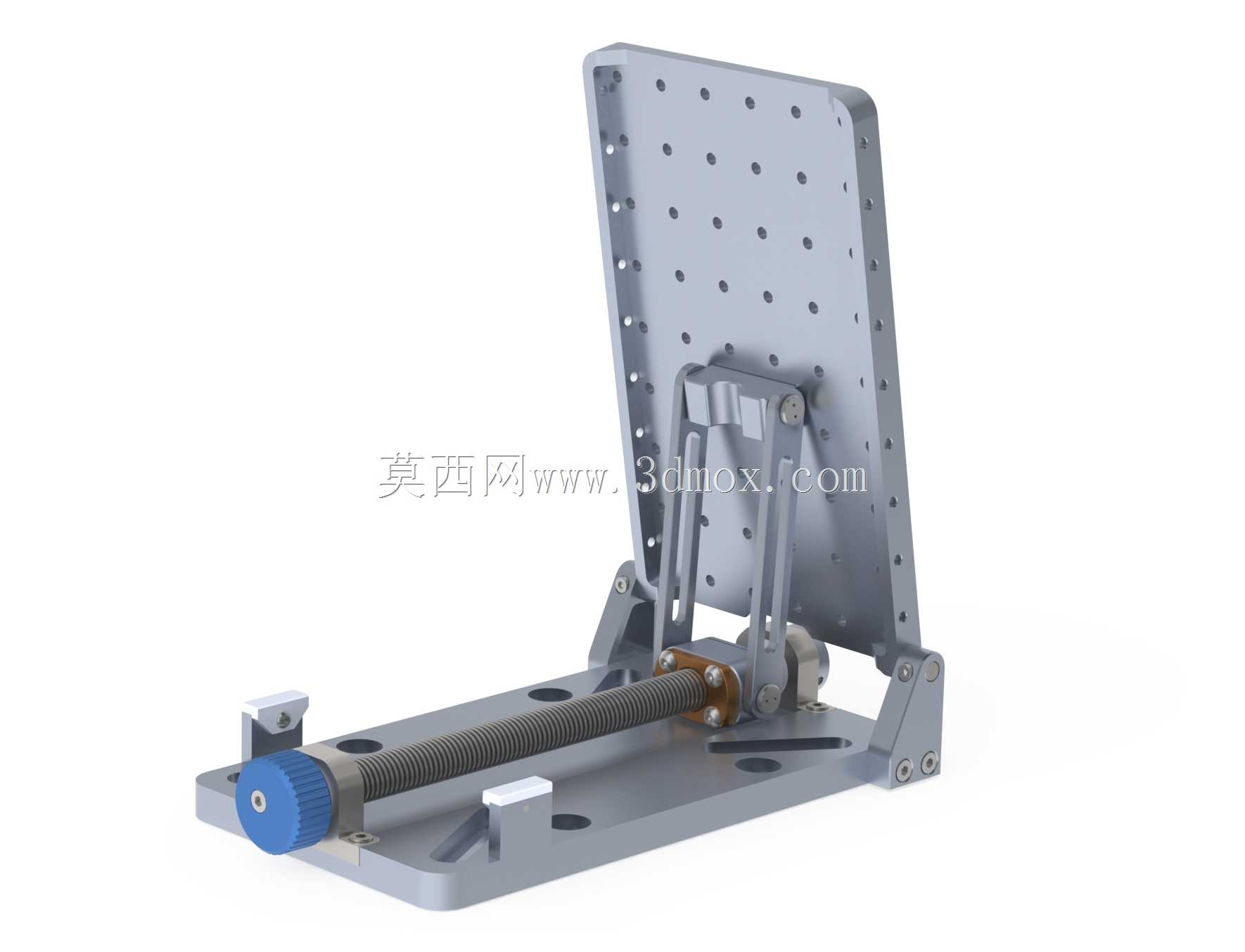

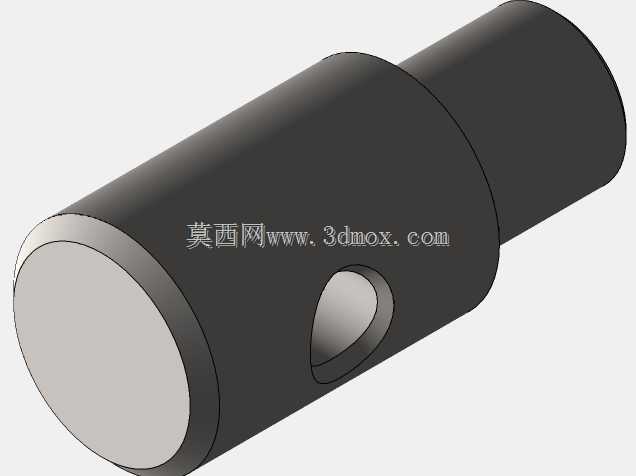

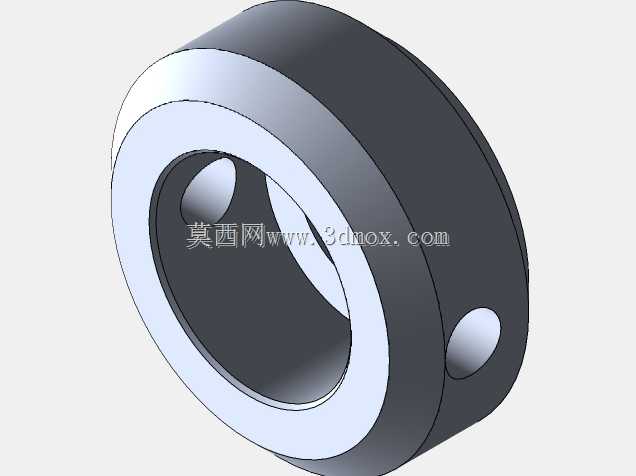

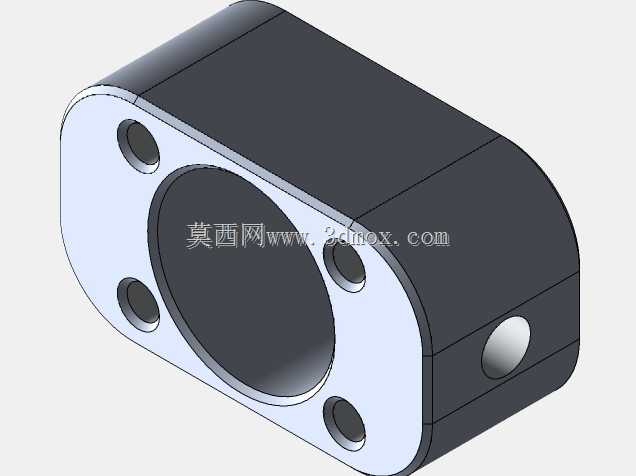

驱动部分采用蜗杆与丝杆组合思路,手轮旋转后将运动传递至横向传动件,再推动支撑连杆改变张开角度。该方式的优势在于调节过程平稳,微调手感清晰,并且在停止转动后可借助螺纹副自锁特性保持台面角度,减少额外锁紧机构。端部蓝色手轮带有滚花边缘,手动旋转时不易打滑;手轮与轴端连接位置保留紧固结构,方便拆装维护。连杆铰接处采用销轴与轴承或衬套配合,降低反复调角时的磨损,保证长期使用后的角度重复精度。
设计时需要重点关注台面最低位与最高位的边界。最低状态下,整体高度较低,适合放入机床加工舱或空间受限的检测工位;最高状态下,台面倾角增大,但底板支撑范围仍应覆盖上部载荷投影,避免重心偏移造成失稳。外形长度方向主要由底板和蜗杆安装空间决定,宽度方向由双侧侧板及台面宽度决定,建模时应保留手轮操作空间,不能将底座紧贴防护罩或其他设备侧壁。安装面平面度、铰接孔同轴度以及丝杆轴线与底板的平行度,是影响调节顺畅度的关键公差。
在实际选型中,这类底座适用于轻中型载荷的角度找正,不宜替代大吨位液压翻转台。若用于切削工况,应结合工件重量、切削力方向和夹紧点位置校核连杆及销轴强度;若用于光学调试,则可在台面上增加千分表或角度传感器,以量化倾斜量。整体结构兼顾了手动调节、自锁保持、孔系扩展和紧凑安装,属于通用性较强的角度调整工装。
