桌面级CNC木工雕刻加工设备结构

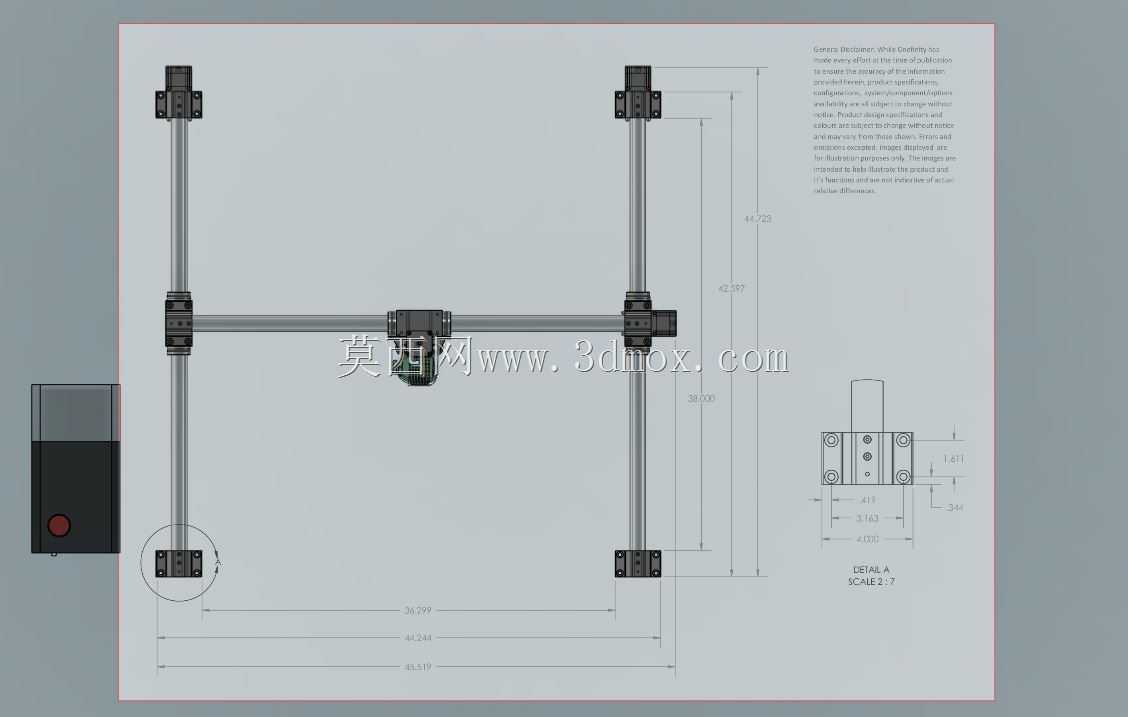

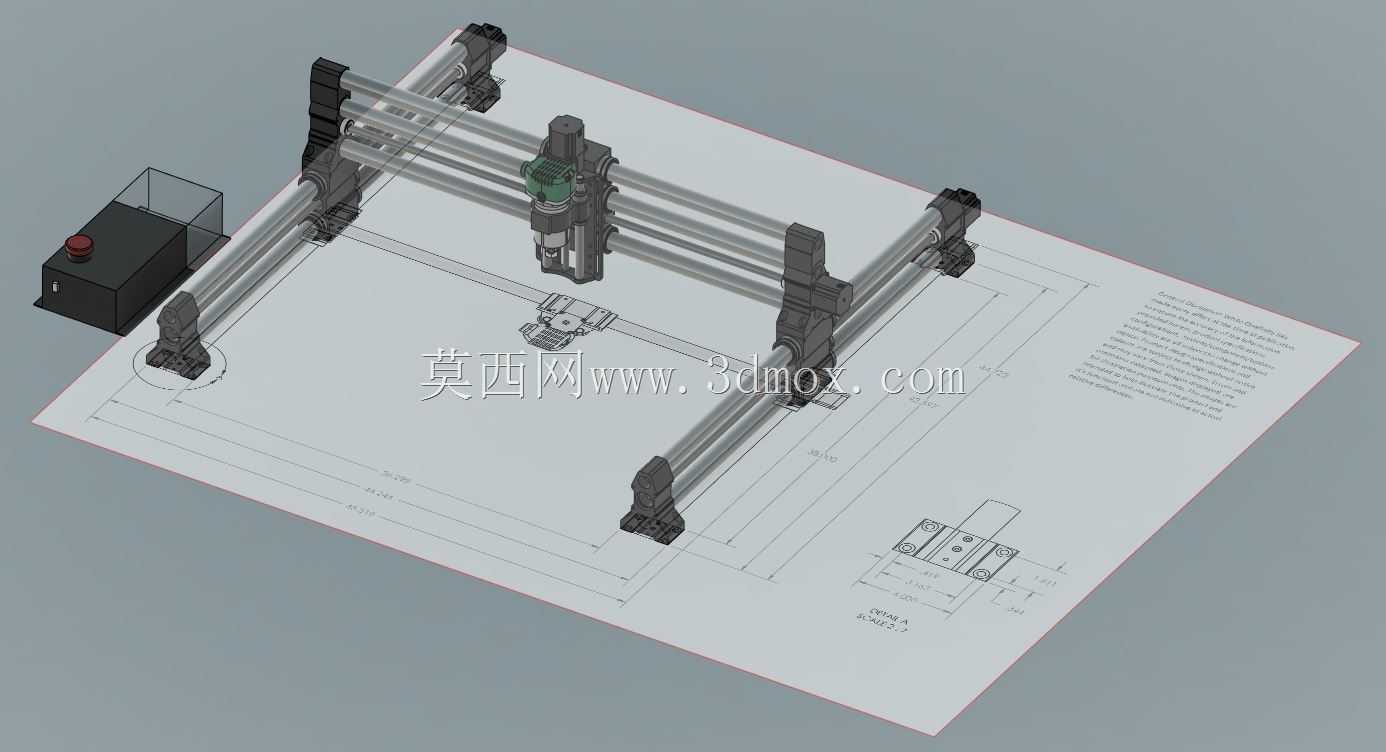

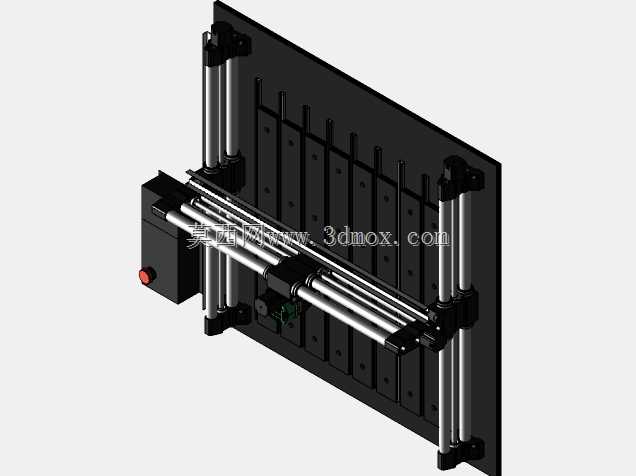

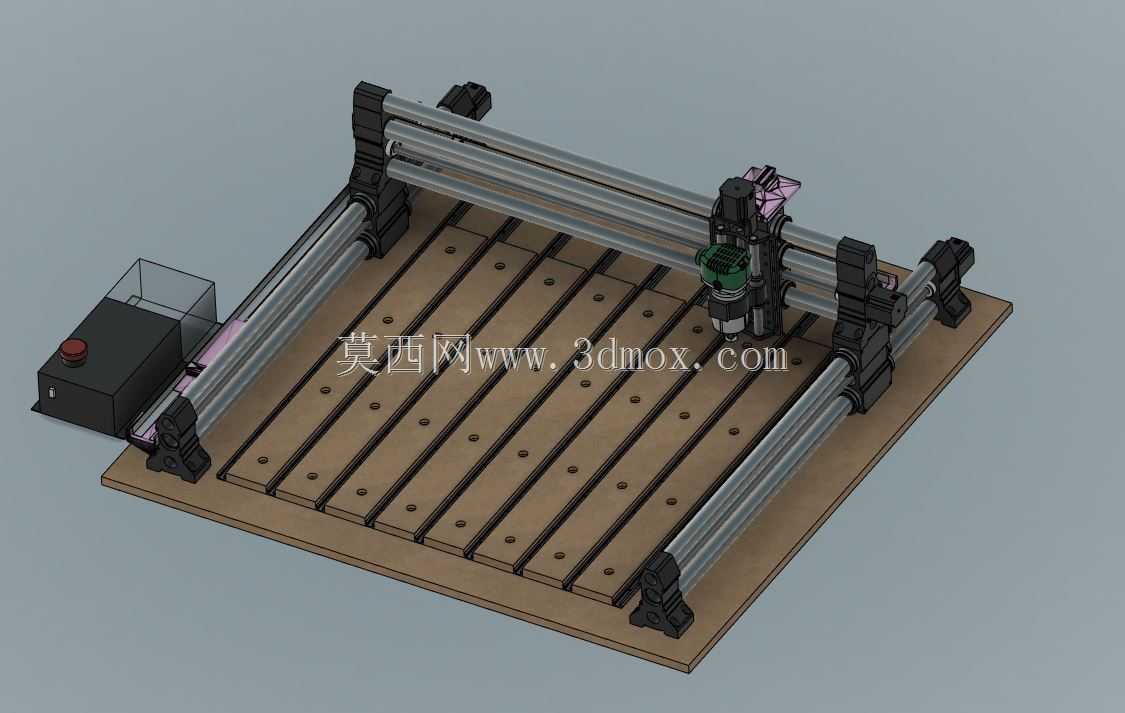

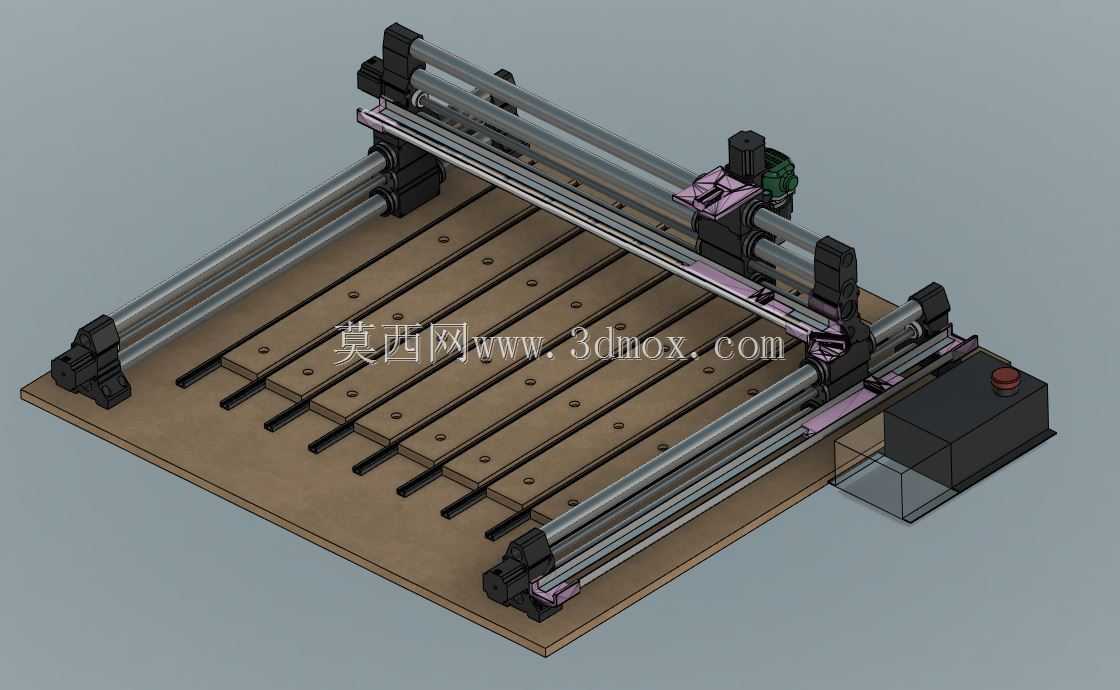

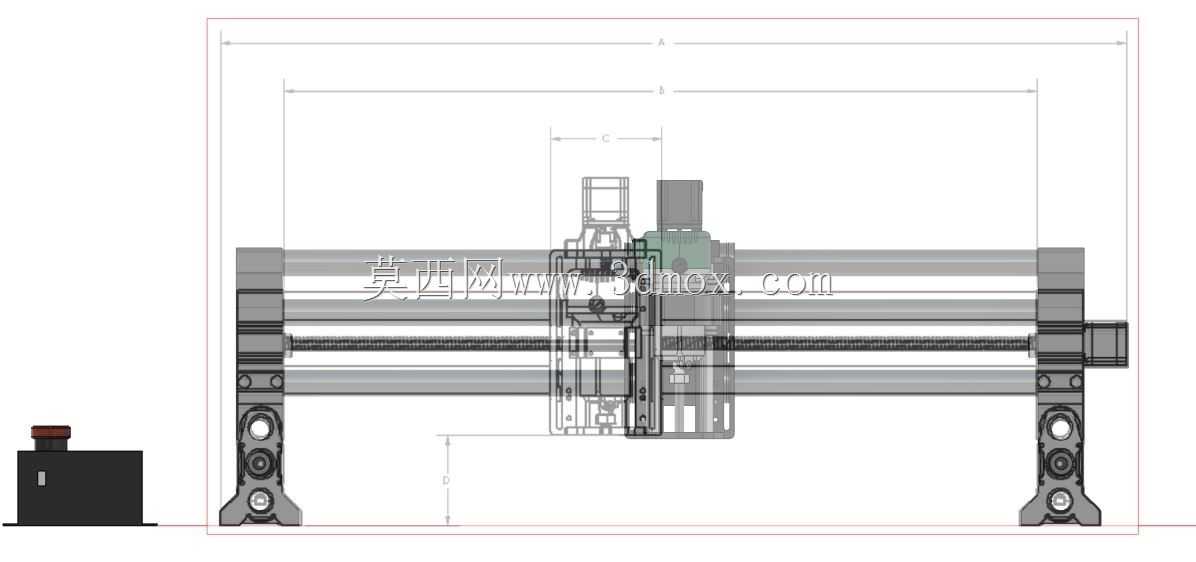

这款桌面型数控加工设备主要面向小型木工加工作业场景，可适配个人木工坊、创客工作室、小型定制家具加工点位的轻量化加工需求，能够完成实木板材、密度板、软质塑料等材质的平面铣削、轮廓切割、图案雕刻、浅槽开制等加工作业，替代传统手持木工工具完成重复性高、精度要求统一的加工工序，降低小批量定制木工产品的加工误差与人力投入。设备整体采用龙门式双导轨传动架构，加工台面为带定位孔槽的木质基准平台，台面预留的等距安装孔可配合压块、快速夹钳完成待加工板材的快速装夹固定，适配不同长宽尺寸的平面工件装夹需求，有效减少工件装夹调校的辅助时间。传动部分采用多根平行布置的线性光轴作为运动导轨，分别承担X、Y两个轴向的运动导向功能，Z轴加工头组件集成在龙门横梁的滑动座上，可沿横梁完成横向进给运动，龙门整体可沿Y轴导轨完成纵向进给，加工头自身可沿Z轴完成垂直方向的进给运动，三个轴向的运动配合可覆盖加工台面范围内的全区域加工行程，满足常规小型木工构件的加工行程需求。设备的控制驱动模块独立布置在台面侧方，与加工运动区域做物理分隔，可避免加工过程中产生的木屑、粉尘侵入驱动控制部件，提升设备运行的稳定性。设计过程中优先考虑了桌面级设备的安装边界，整体占地面积适配常规工作台面的摆放尺寸，无需额外做地面固定安装，放置在平整承重台面上即可完成调试使用，设备的运动部件均做了外置式布局，日常维护时可快速检查导轨润滑状态、传动组件的松紧度，无需拆解大量外围护板即可完成常规保养作业。加工头部分可适配不同规格的木工铣削刀具，可根据加工需求更换对应刀具完成切割、雕刻、铣槽等不同工序，设备的运动行程预留了足够的加工安全余量，可避免超程运动带来的部件碰撞损坏，导轨的支撑座采用分体式固定结构，可根据实际使用需求微调导轨的平行度，保障运动过程的顺畅度与加工精度。这款设备的结构设计兼顾了小型加工场景的实用性与组装调试的便捷性，没有采用复杂的一体式铸造机身，而是采用模块化的组件拼接结构，既控制了设备整体的重量，也方便用户根据自身加工需求对行程、加工功率做针对性的调整改造，适配不同的个性化加工需求。
