轻量化三钳联动夹持工装结构设计

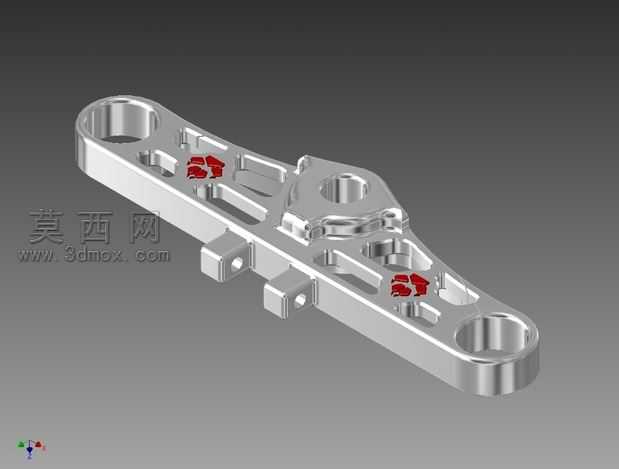

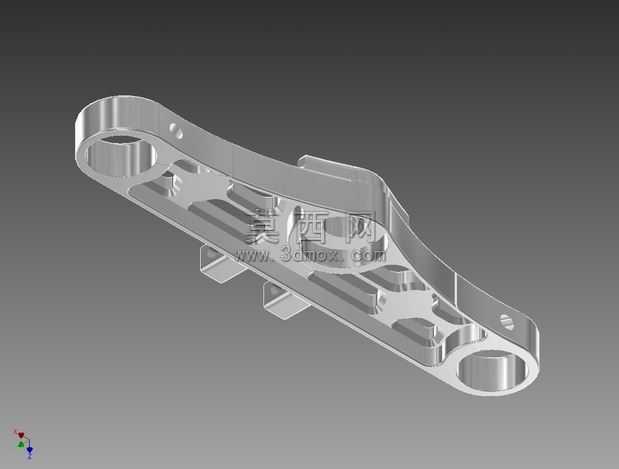

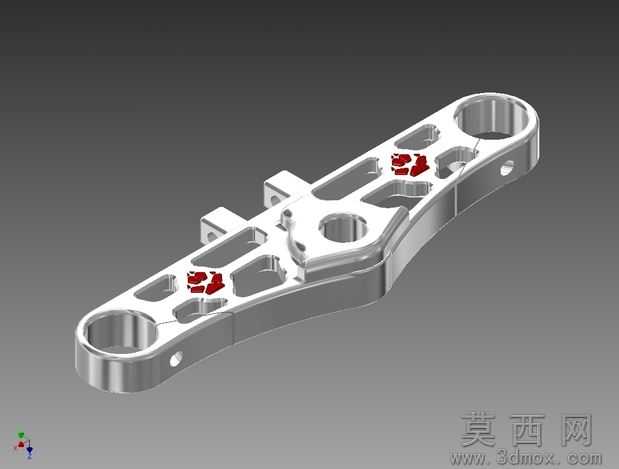

本作品为三钳联动夹持类工装结构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械加工工艺逻辑，对各功能特征进行了严谨的尺寸约束与装配干涉校验。模型主体采用长条形对称布局，两端设置同轴通孔作为安装定位基准，中部集成核心铰接传动结构，可实现三个钳口的同步夹持动作，保证夹持过程中受力均匀、定位精准。建模阶段对整体结构做了轻量化优化设计，在主体臂身非受力区域开设多组异形减重槽，在不降低结构刚性的前提下有效减少整体重量，减重槽边缘均做了圆角过渡处理，避免应力集中问题，提升结构使用寿命。材质渲染方面，主体结构采用抛光金属材质，还原了铝合金或不锈钢机加工后的金属光泽与表面质感，铰接位置的红色标识块采用哑光硬质塑料材质，通过材质差异清晰区分功能区域，渲染时采用柔和的环境光搭配定向主光源，突出金属表面的反光特性与结构的立体层次，各棱边的倒角、圆角细节都得到了清晰呈现。结构设计上，底部设置两个带孔定位凸台，可配合紧固件完成工装在工作台面的快速固定，中部铰接孔组的公差配合经过合理设定，保证活动部件运动顺畅无卡滞，两端的大尺寸通孔既可以作为穿装固定轴的安装位，也可作为夹持大尺寸工件时的辅助定位孔，整体结构紧凑，功能集成度高，可适配多规格工件的夹持作业需求，建模过程中对所有活动部件的运动行程做了模拟校验，确保各钳口开合范围内无结构干涉，能够满足实际工装使用的功能要求。
