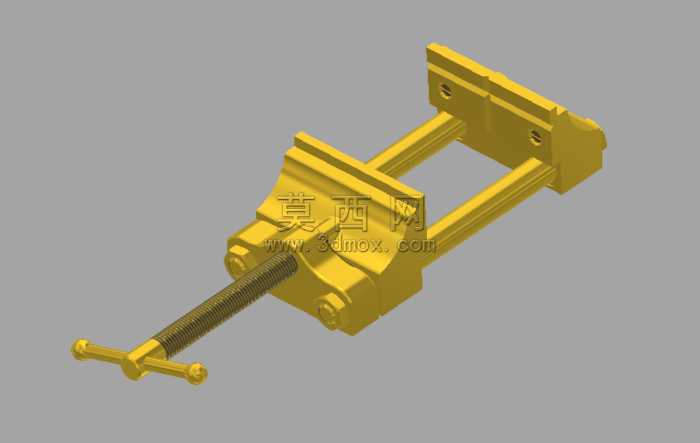

金台虎钳精密结构三维设计作品

本作品为金台虎钳的三维参数化建模设计成果，整体建模过程遵循机械加工类工装夹具的实际生产尺寸规范，在三维建模环境中首先完成整体装配基准的定位搭建，以固定钳身作为核心装配基体，依次完成活动钳身、传动丝杠、导向光杆、摇动手柄、钳口夹板等核心零部件的独立建模与装配约束。建模阶段针对虎钳的核心传动结构做了精细化还原，梯形传动丝杠的牙型轮廓、螺纹导程参数均按照机械设计标准设定，丝杠与活动钳身内部的螺母副采用同轴心与螺旋配合约束，可真实模拟虎钳的开合传动动作，两根平行导向光杆与固定钳身、活动钳身的配合段采用间隙配合约束，还原实际使用中活动钳身沿光杆平稳滑动的运动特性。材质渲染阶段针对金台虎钳的金属材质特性做了针对性调整，整体零件赋予金属黄铜质感材质，调整材质的金属度、粗糙度与反射参数，模拟出金属构件经过机加工后的细腻表面质感，同时在钳口夹板位置做了细微的纹理区分，还原钳口防滑齿面的加工特征，渲染光影采用柔和的工业展示环境光，多角度呈现虎钳的结构细节与装配关系。设计思路上以还原台虎钳的实际功能结构为核心，省略了非必要的装饰性结构，重点突出夹紧传动机构的运动逻辑，所有零部件的连接关系、装配间隙均参考实物的装配公差设定，既保证了三维模型的外观还原度，也可用于机构运动仿真演示、工装夹具原理教学等场景，整体模型结构完整，装配逻辑清晰，可直观展现金台虎钳的工作原理与结构组成。
