桌面级框式熔融沉积3D打印整机结构

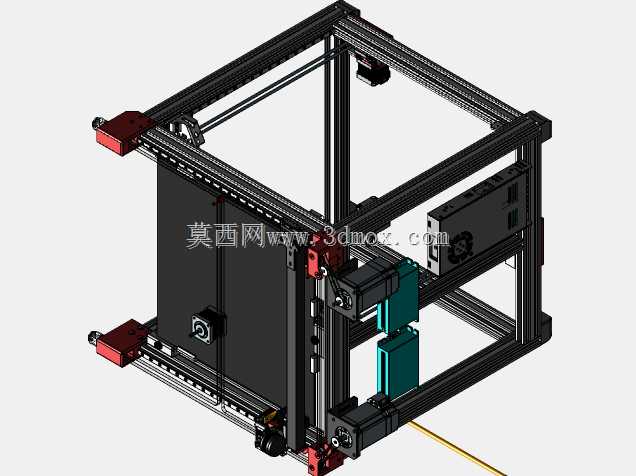

　　这套整机结构面向桌面级增材制造场景搭建，核心用途是完成PLA、ABS等常见熔融线材的逐层成型，可覆盖手板验证、教学实训、小尺寸功能件试制、创客研发打样等日常使用需求。整机采用立方体铝型材框架作为承载基体，框架杆件沿XYZ三个运动方向正交布置，四周预留充足的装配与维护操作空间，整体外轮廓适配常规工作台面摆放，底部支撑脚落点避开桌面走线区域，设备后侧预留电控组件安装位与线材走线路径，侧向不突出运动部件，安装边界清晰，嵌入小型工位或者实验室桌面时无需额外改造周边空间。

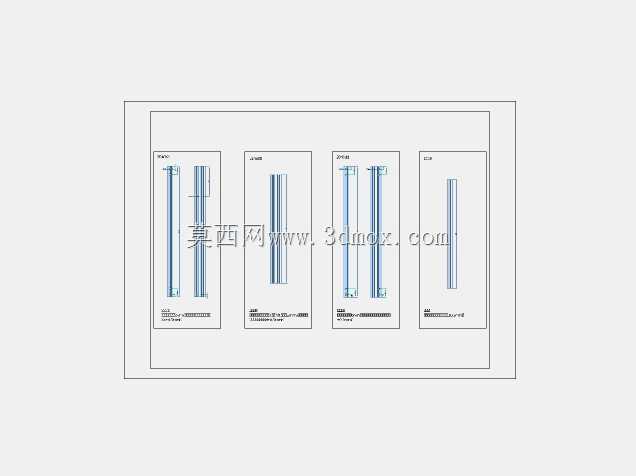

　　框架连接环节摒弃了外露角件的常规方案，型材端面与对接位置采用M6螺栓完成内部锁附，装配完成后外侧面无凸起连接件，既减少了外围干涉风险，也让整机外观更规整。设计阶段原本选用V型槽型材作为导轨安装基准，实际加工时可替换为普通槽型型材，仅需按对应截面尺寸完成切记加工，不需要额外定制特殊截面材料，物料采购与现场改制的灵活性更高。

　　XY运动端经过结构迭代优化，传动路径沿框架上部横梁布置，运动部件重量尽可能向固定侧分配，降低运动惯量带来的打印振纹。Z向承载部分配置蜗轮蜗杆传动副，带动3Z点位的热床平台完成升降动作，三点支撑的布局让平台调平后的保持性更好，长期运行不易出现单点倾斜。热床适配常规玻璃成型面板，安装点位采用免打孔固定思路，玻璃面板直接通过限位结构与压件定位，用户更换不同厚度的热床或者玻璃平台时，不需要在板材上二次钻孔，可根据自身使用习惯调整固定方式。

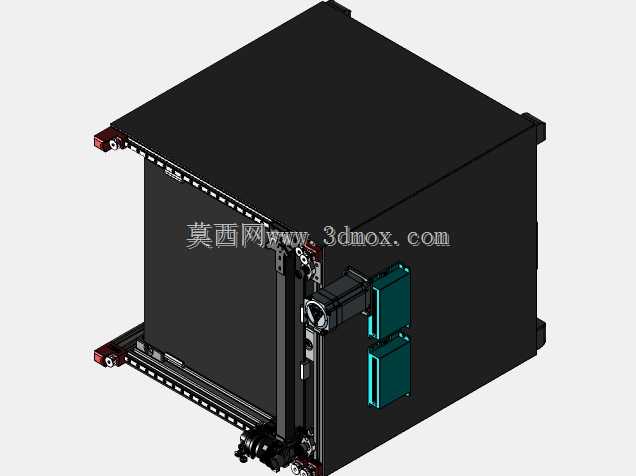

　　电控部分集中安装在框架侧部立面上，驱动模块、电源组件分层布置，强弱电走线沿型材槽内布设，避免线缆与运动皮带、丝杆发生摩擦。整机各运动轴的限位元件、挤出机构安装位都预留了通用安装孔位，设计人员可以在此基础上更换不同挤出头、加装封闭护罩或者扩展自动调平传感器，结构冗余量足以支撑后续功能迭代。从建模逻辑上，所有杆件、连接件、运动组件都按实际装配关系完成约束，干涉检查覆盖全行程运动范围，XY轴移动到极限位置、Z轴升降到上下端点时，部件之间均无碰撞，可直接作为整机改制、零部件加工与装配调试的结构参考。
