3D打印机蜗轮蜗杆皮带Z轴升降传动模组

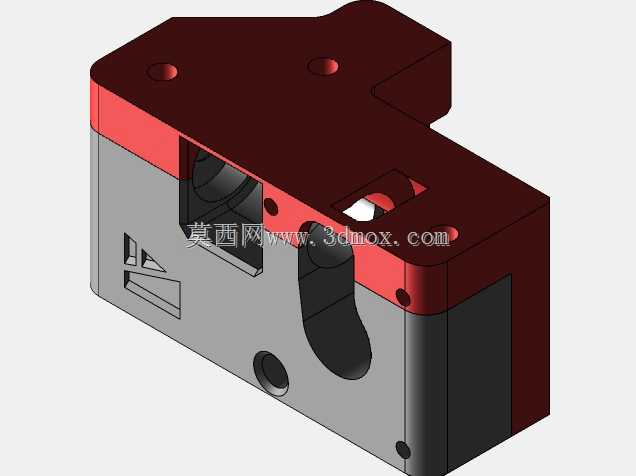

　　这套Z轴传动结构面向桌面级熔融沉积3D打印机的热床或龙门升降场景开发，核心解决常规皮带直连Z轴在断电、急停工况下平台下坠移位的痛点，同时兼顾皮带传动低背隙、运行静音与蜗轮蜗杆大减速比自锁的双重优势。整套模组采用一体化安装板布局，上部红色立式安装板预留四个沉头固定孔，可直接锁附在打印机铝型材框架的Z轴立柱侧端面，安装孔位兼容主流2020、2040铝型材的槽距规格，安装板横向跨度控制在120mm以内，纵向总高度含下部步进电机约160mm，不会过度侵占打印机成型腔的有效打印空间。

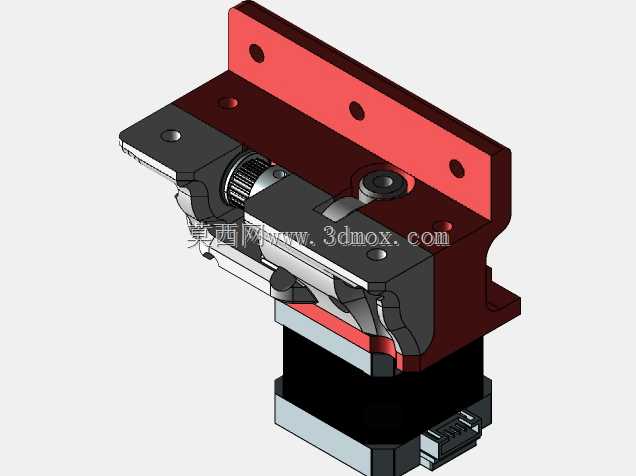

　　传动链路从下部42步进电机输出端起始，电机法兰直接贴合模组下部黑色支撑座，输出轴通过联轴器连接蜗杆输入端，蜗杆两侧采用微型深沟球轴承支承，轴承座与灰色主支撑本体一体加工成型，保证蜗杆同轴度；蜗轮与20齿主动同步带轮同轴布置，轴端同样采用双轴承跨距支承，抵消皮带张紧时产生的径向载荷。传动减速比设定为1:20，搭配步距角1.8度的常规42步进电机，配合20齿主动同步轮驱动GT2同步带带动Z轴滑台升降，整机Z轴的运动分辨率可稳定达到0.01mm，切片软件层无需额外设置层高倍数约束，常规0.1mm、0.15mm、0.2mm等常用层高均可直接匹配，不会出现普通丝杆Z轴常见的层纹累积误差。

　　结构设计阶段特意保留蜗轮蜗杆的自锁特性，设备断电后蜗杆无法被蜗轮反向驱动，即便同步带出现拉力波动、甚至皮带意外断裂，主动带轮也不会被滑台重力带动反转，热床或龙门不会出现下坠撞机风险，长时间停机状态下平台位置可完全锁止，重启后无需重新回零校准。模组侧面预留同步带张紧调节槽，装配时可先松开带轮支座固定螺丝，调整带轮中心距控制皮带预紧力，张紧完成后锁死螺丝即可，日常维护无需拆解整个减速腔体。所有传动啮合部位均预留润滑脂填充空间，出厂装配时填充锂基润滑脂即可实现数千小时免维护运行，运行噪音远低于纯丝杆传动结构，同时规避了普通皮带Z轴必须搭配带刹车步进电机的高成本方案。整套结构的安装边界、孔位布局均可直接适配Voron系列开源3D打印机的改装升级，也可作为小型数控雕刻机Z轴升降传动的参考结构，建模时所有配合面、轴承位、螺丝孔均按实际加工公差设定，干涉检查覆盖全行程运动范围，不存在装配卡滞问题。
