3D打印机CHC与CHCPRO热端组件

　　该模型围绕桌面级FDM熔融沉积成型设备的核心熔融挤出单元展开，还原了Trianglelab推出的CHC与CHC PRO热端的装配关系，适用于近程挤出、远程送丝以及多材料打印平台的结构适配。热端在整机中承担耗材熔融、温度维持和稳定出丝的作用，其前端喷嘴将固态丝材加热至粘流态，再由挤出齿轮推送至成型区域；后部连接喉管、散热通道和送丝路径，使热量集中在加热块附近，避免耗材在上游过早软化造成堵料。

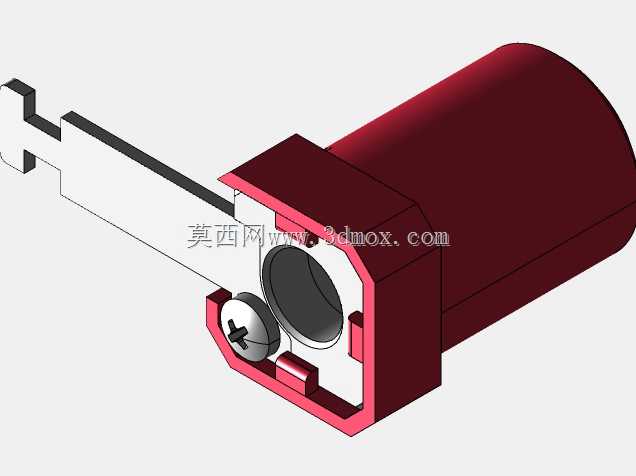

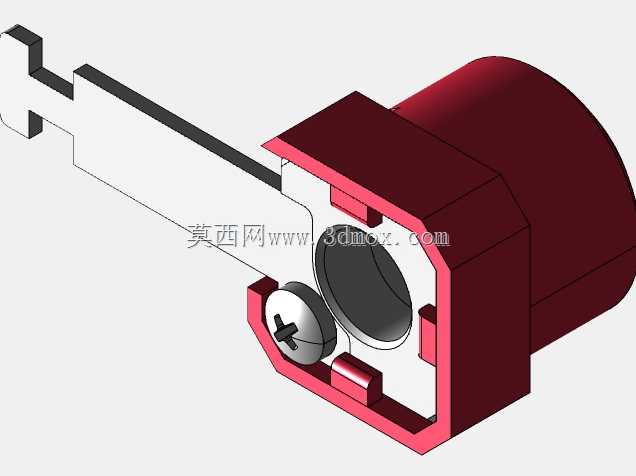

　　从结构上看，模型包含加热块主体、喷嘴安装位、紧固件、侧向固定结构以及后部连接壳体。红色部分对应加热与安装区域，外形采用近似多边形的块状布局，既保留加热元件和测温元件的布置空间，也为喷嘴同轴安装提供基准。前端圆孔形成耗材通道，中心轴线需要与喷嘴、喉管及挤出轮送丝轨迹保持一致，任何偏心都会增加送丝阻力，严重时引发断料或漏料。侧面螺钉用于锁紧相关零件，建模时保留了螺钉头与沉孔的配合关系，便于检查装配干涉和拆装顺序。

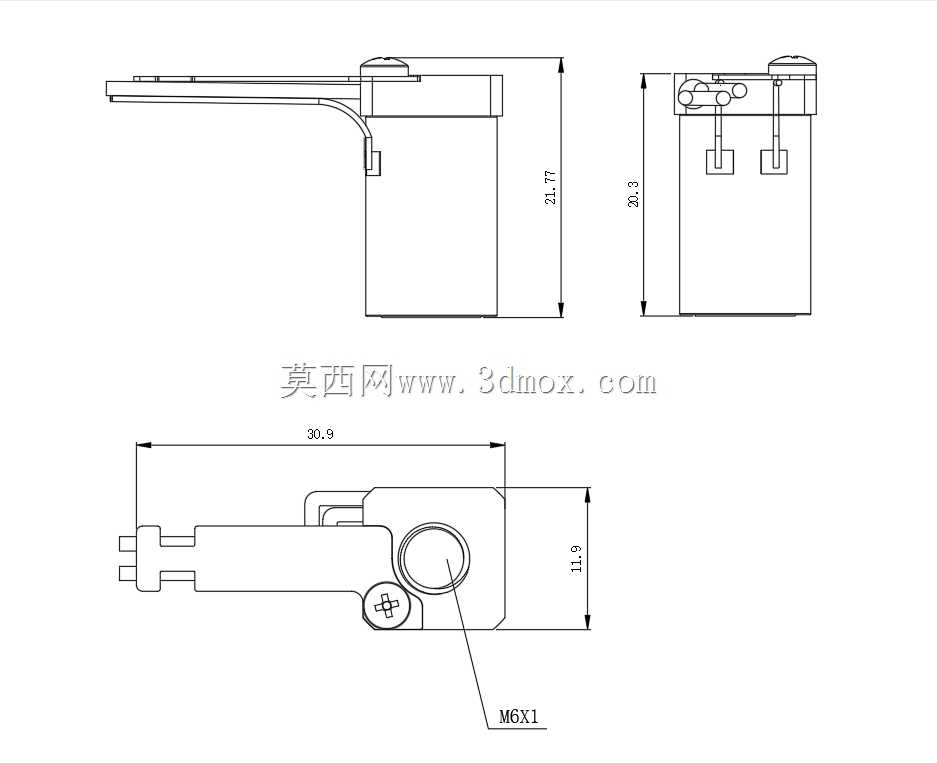

　　设计思路上，这类热端强调热区集中与冷区散热的分界。加热块需要具备足够热容量，以保证高速挤出时温度不快速跌落；喉管区域则应降低热传导，使散热段能够把残余热量带走。模型后部的圆筒形壳体可与风扇风道或散热组件配合，形成强制冷却边界；伸出的片状结构对应安装、定位或连接部位，在整机布局中可与X轴滑台、挤出机支架或钣金压板相连。实际选型时，需要核对喷嘴到安装面的距离、加热块宽度、螺钉孔位以及后部外径，这些边界直接影响喷头高度、调平行程、防护罩干涉和最大打印幅面。

　　在应用场景中，该组件可用于高速打印、柔性耗材打印以及双喷头设备改造。高温工作状态下，加热块周围应预留线材和热敏元件走线空间，避免线束贴近热表面；风扇罩与喷嘴之间也要留出擦料、回风和观察间隙。建模时将热端、紧固件和连接支架作为整体检查，能够提前发现送丝路径弯折、拆装工具空间不足、喷嘴更换困难等问题。对于结构设计人员，该模型可作为喷头模组布置、冷却风道开发和安装板开孔的参考；对于设备维护与改装人员，则可借助装配关系理解热端锁紧、喷嘴更换和散热衔接的工程要点。
