长条形金属壳体注塑成型模具结构

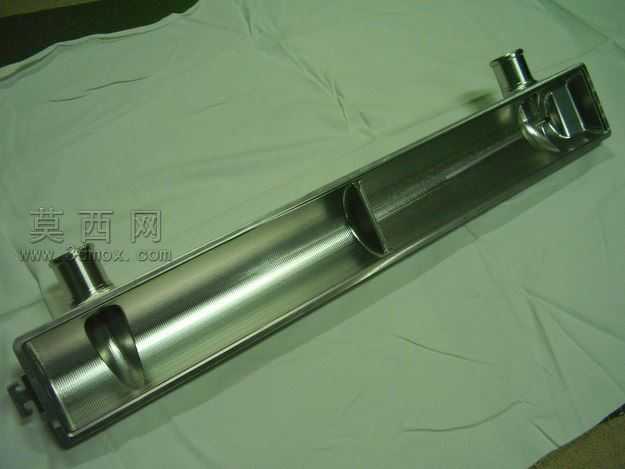

本套模具为长条形金属质感壳体类产品的注塑成型模具，整体建模过程依托三维参数化设计软件完成，首先依据目标塑件的外观尺寸与结构特征进行分型面的规划，塑件整体为狭长槽型结构，两端带有凸起的连接柱结构，侧面设置有内凹的卡扣装配位，因此分型面沿塑件最大轮廓线进行延展，同时针对侧面内凹结构设计了侧向抽芯滑块机构，保证开模过程中侧向型芯能够先行抽出，避免塑件脱模时出现结构拉伤。建模阶段首先构建塑件的实体模型，通过抽壳、拉伸切除、圆角过渡等特征完成塑件基体的搭建，重点还原塑件表面的金属质感外观对应的模腔镜面抛光要求，以及两端连接柱的同轴度公差要求，确保后续成型后连接柱能够顺利与对应配件完成装配。在模架选型上，根据塑件的狭长尺寸特性选用了加长型两板模模架，定模部分设置整体式型腔，直接在定模板上加工出型腔轮廓，保证型腔的结构强度与散热均匀性，动模部分设置组合式型芯，针对狭长型芯容易出现的变形问题，在型芯底部增加了支撑柱结构，减少注塑过程中型芯受熔体压力产生的挠曲变形。浇注系统设计上，考虑到塑件长度较大，采用了端部侧浇口进胶的方式，浇口位置设置在塑件端部非外观面处，避免浇口痕迹残留影响塑件外观质量，同时在流道末端设置了冷料穴，储存注塑过程中前端的冷料，防止冷料进入型腔造成塑件表面冷疤、缺料等缺陷。冷却系统设计阶段，沿型腔与型芯的长度方向分别布置了循环冷却水路，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲变形，针对两端的连接柱成型部位，单独设置了点冷结构，保证厚壁位置的冷却效率，缩短整体成型周期。脱模机构采用顶杆顶出的方式，顶杆均匀布置在塑件的筋位、连接柱等受力位置，避免顶出力集中导致塑件顶白、顶穿，同时顶杆的排布避开了塑件的外观面，保证塑件外观面的完整性。建模过程中对所有配合部位都设置了合理的公差配合，比如滑块与滑槽的配合精度、导柱导套的配合间隙，同时完成了开模动作的干涉检查，验证开模过程中侧向抽芯、顶出动作的顺序合理性，确保模具实际生产过程中动作顺畅无卡滞。渲染阶段针对模具的金属材质进行了参数调整，分别为模架、型腔型芯、紧固件、冷却接头等部件赋予了对应的金属材质，调整环境光与反射参数，还原模具金属加工后的表面质感，清晰展示模具的整体结构与各部件的装配关系。
