挤压龙3D打印机挤出喷头结构

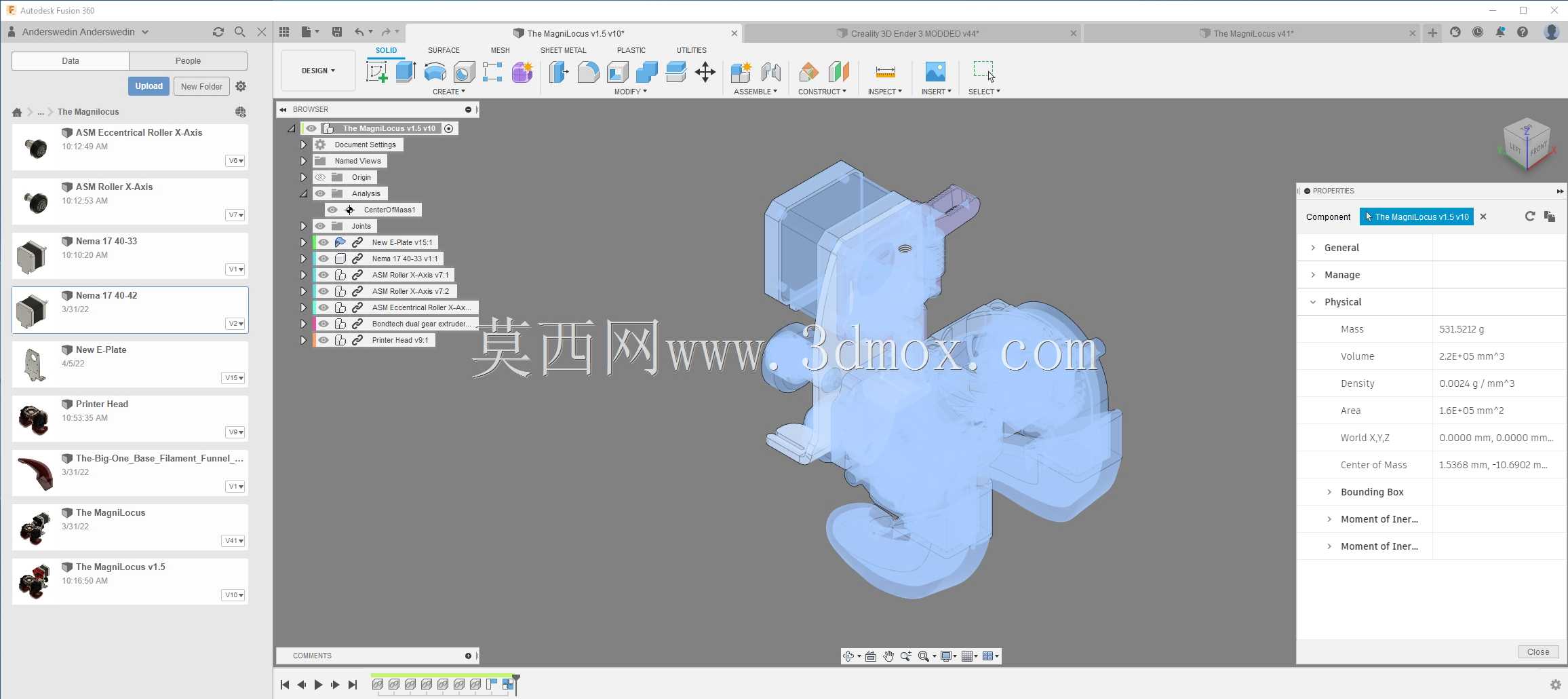

　　这套结构面向桌面级FDM熔融沉积成型设备的X轴运动端，核心承担耗材推送、熔融塑化与喷嘴出料任务，可直接作为近程挤出方案用于CoreXY类框架，也可在校核安装孔位后移植到龙门式或悬臂式打印机。整体采用电机后置、热端下沉的紧凑布置，送料齿轮与喷嘴之间的耗材路径较短，能够降低柔性耗材在输送过程中的屈曲阻力，对TPU、TPE等软料打印更友好；同时，热端固定座与挤出支架分离，便于后期维护喉管、喷嘴和散热部件。

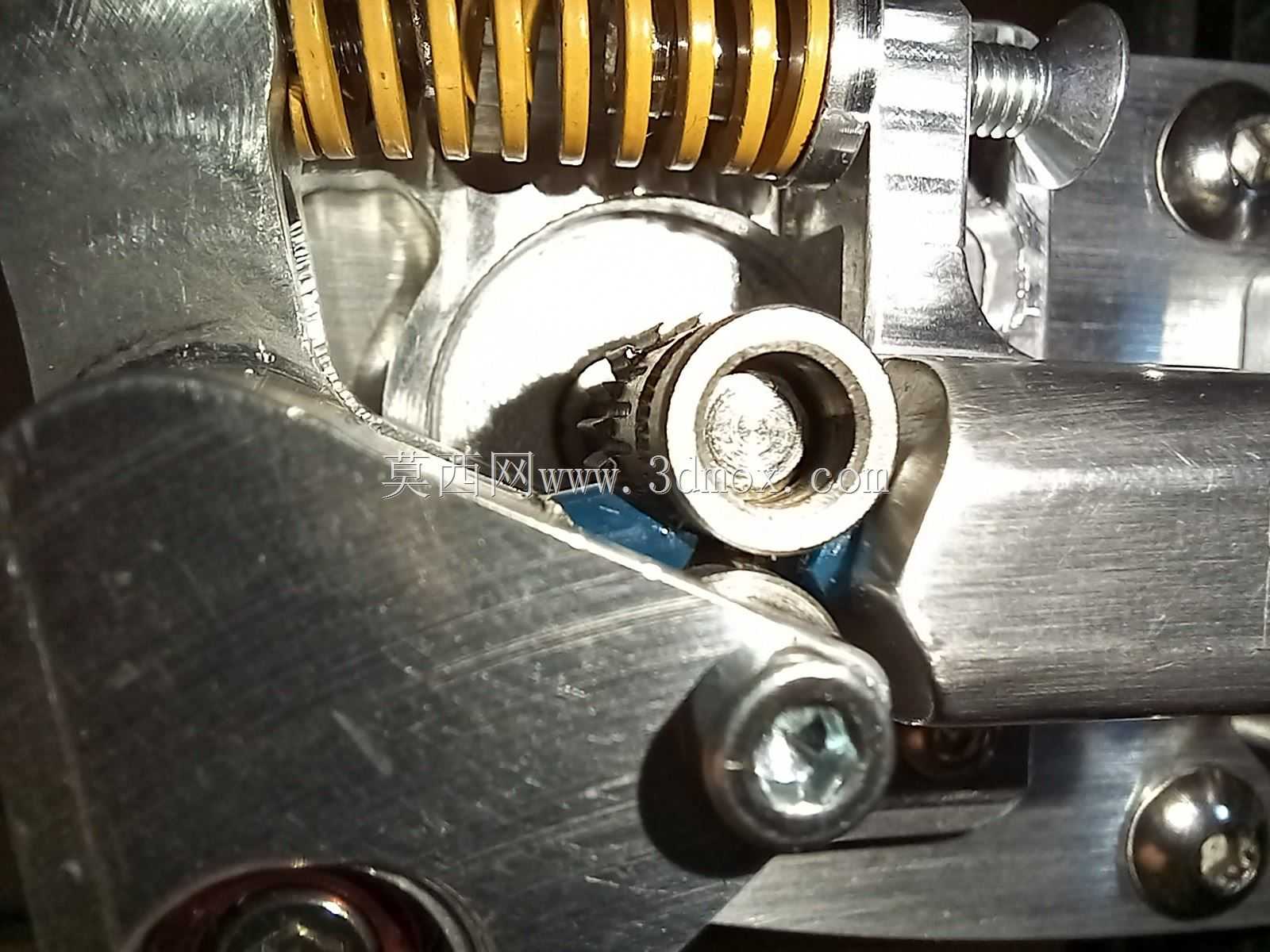

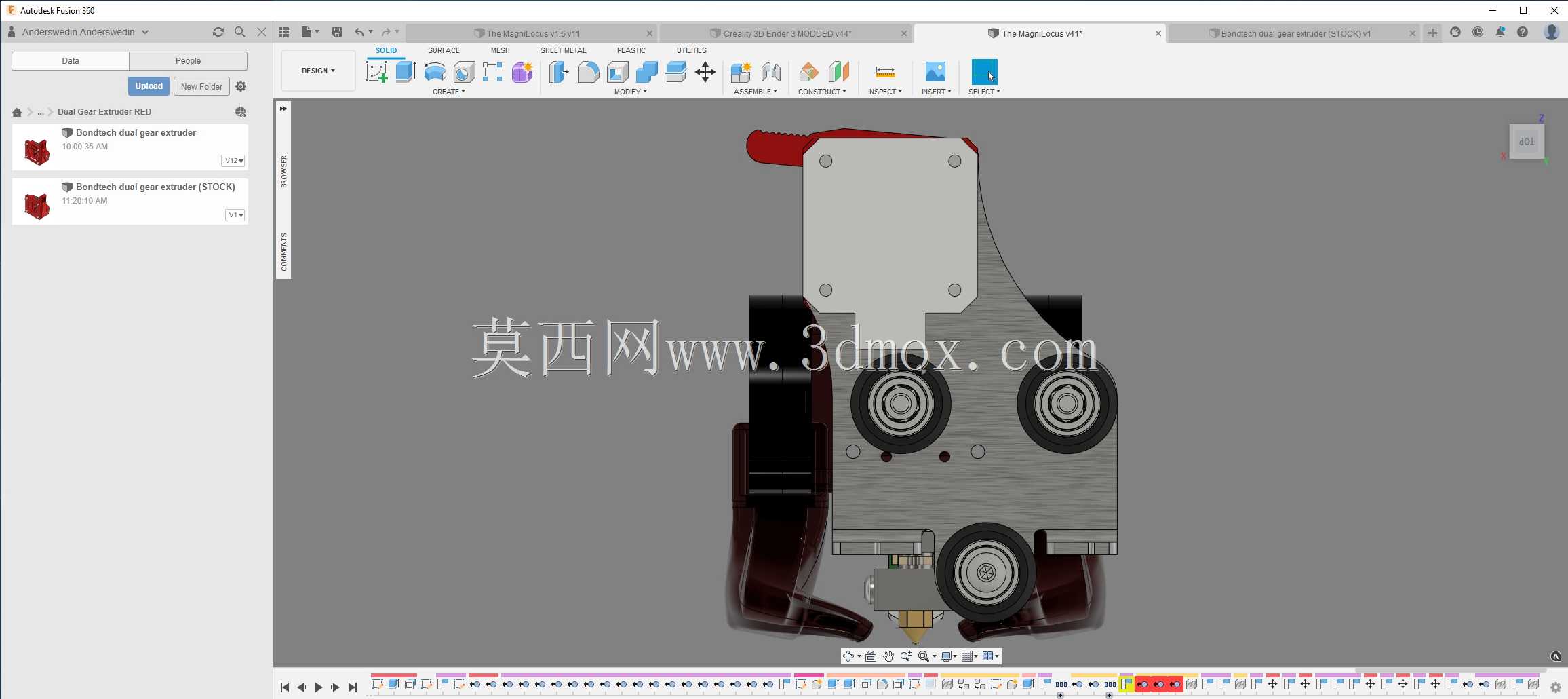

　　送料部分采用双驱动思路，两组齿轮从耗材两侧形成夹持，通过弹簧预紧提供压合力。相比单齿轮挤出，双轮接触可以分散齿面压强，减少耗材被啃出深齿痕或打滑的风险；在高速回抽、长时间连续出料和高流量打印时，送料稳定性更容易保证。弹簧压臂保留了调节空间，设计时需要关注压臂行程、齿轮啮合间隙和耗材入口对中度：压合力过小会造成失步，压合力过大则会使耗材变形，反而增加喉管入口阻力。

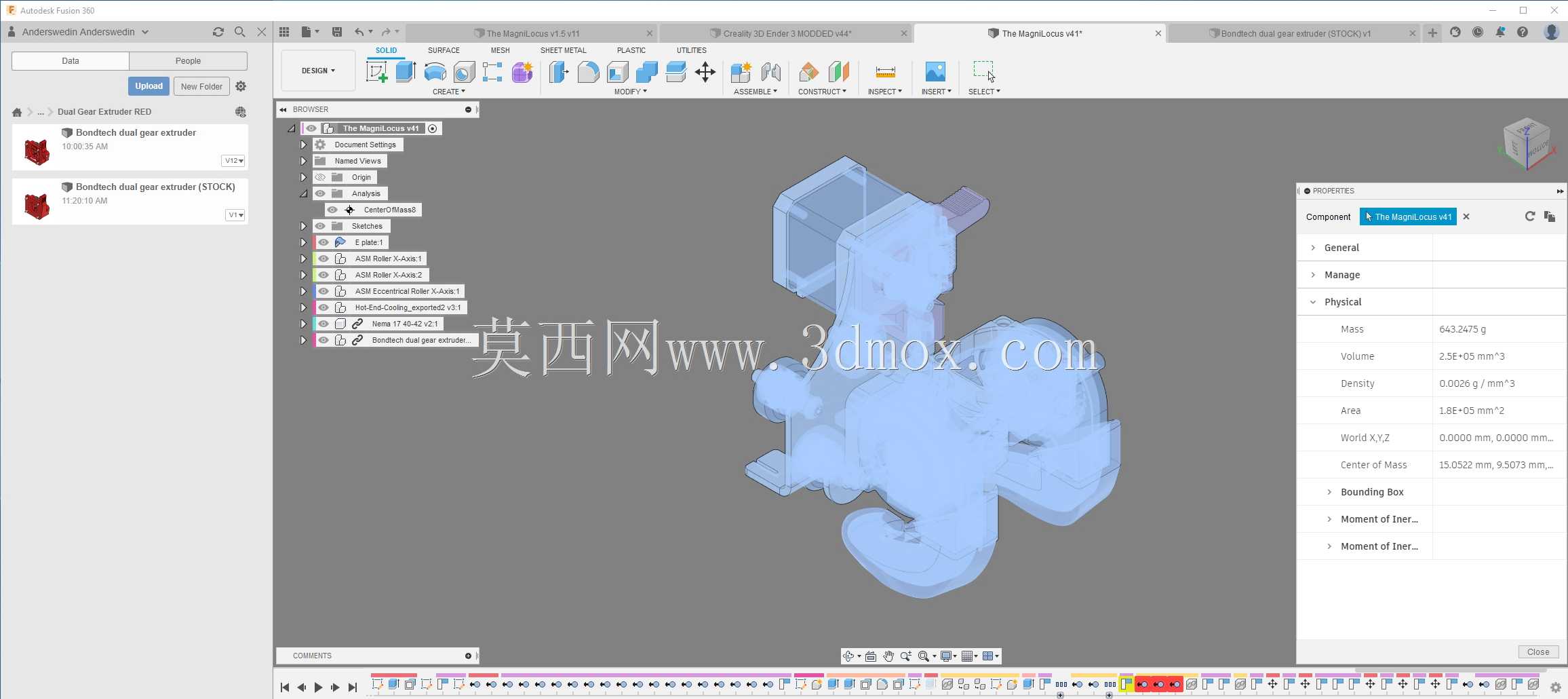

　　热端区域围绕Phaetus Dragonfly BMS类喷头进行适配，散热块、隔热筒和喷嘴沿同一轴线布置，冷端与热端之间通过隔热段切断热传导。风扇风道贴近散热鳍片，可在喉管上方维持较低温度，避免耗材提前软化造成堵料。安装板围绕33比40的孔距体系展开，并兼容NEMA17规格步进电机的安装边界；X轴支架在原有方案基础上延长约2.5毫米，使喷头与运动导轨之间的相对位置发生变化，理论上可为X方向争取到约268毫米的有效行程。实际装机时不能只看名义行程，还要同步检查喷嘴到热床边缘的可达范围、拖链弯折半径、线束长度以及左右极限位置的机械干涉。

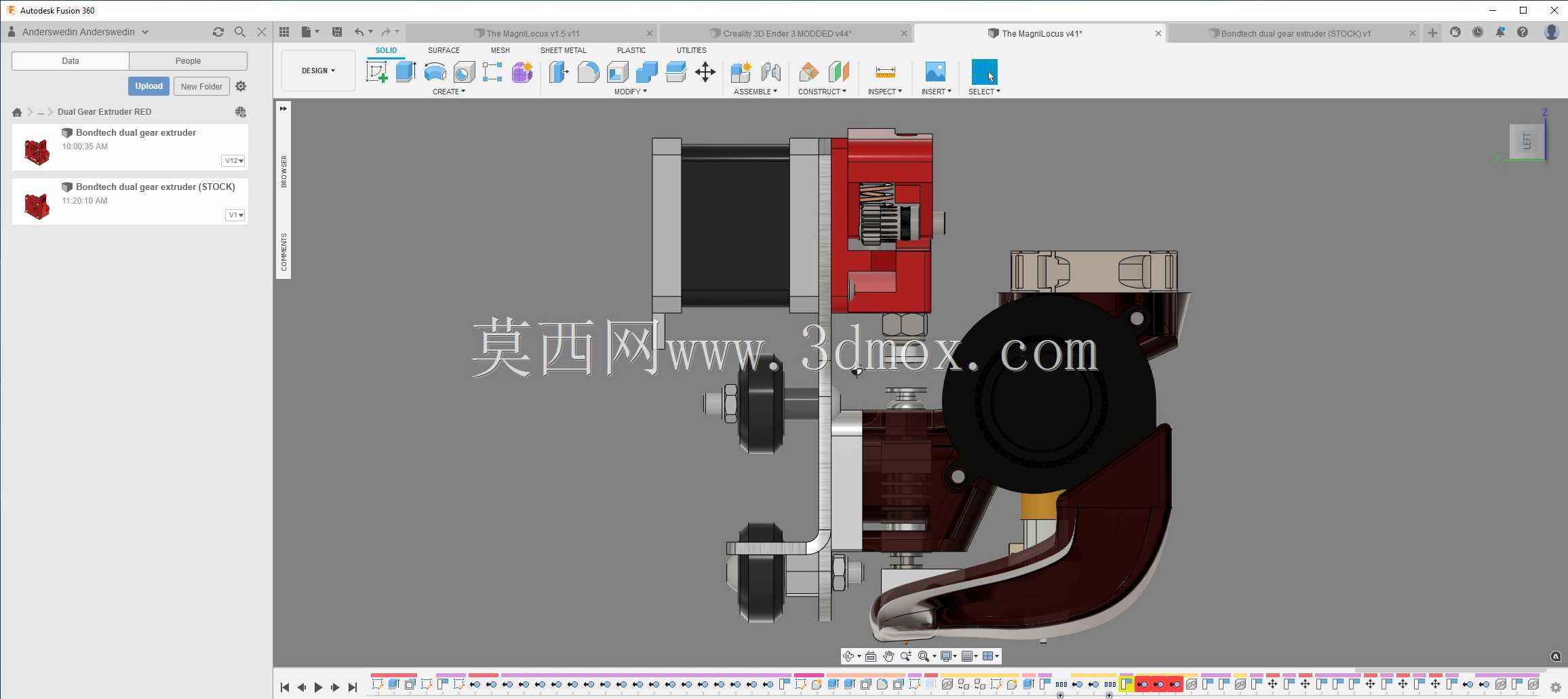

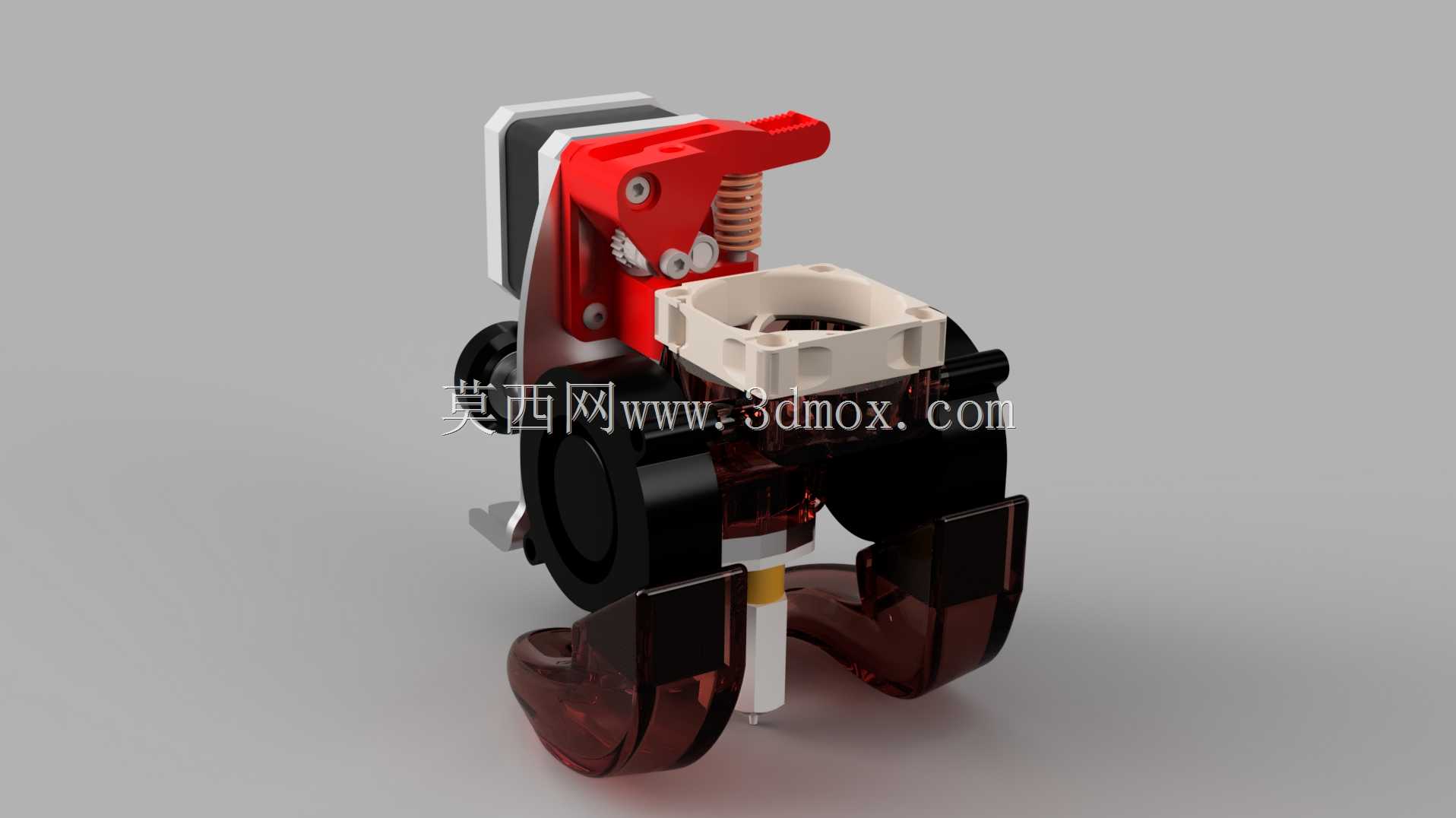

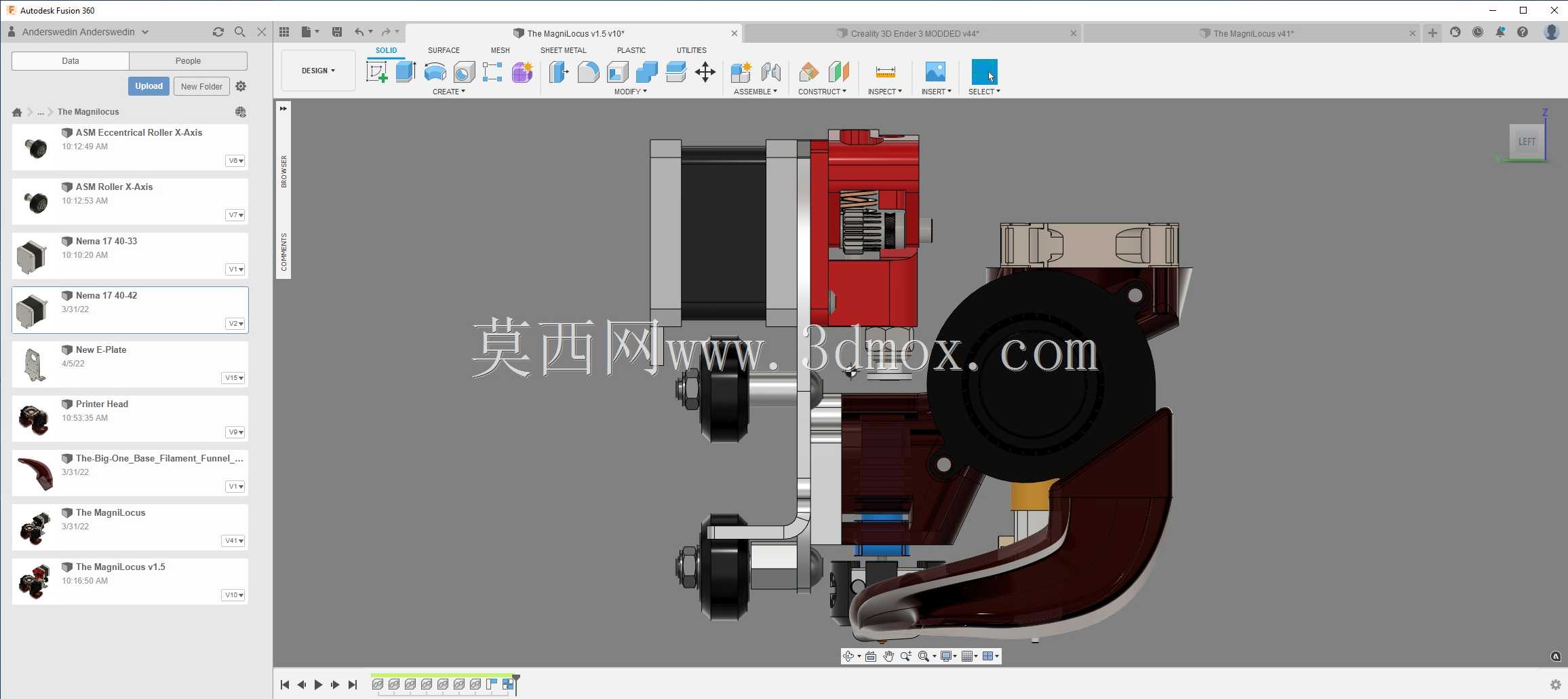

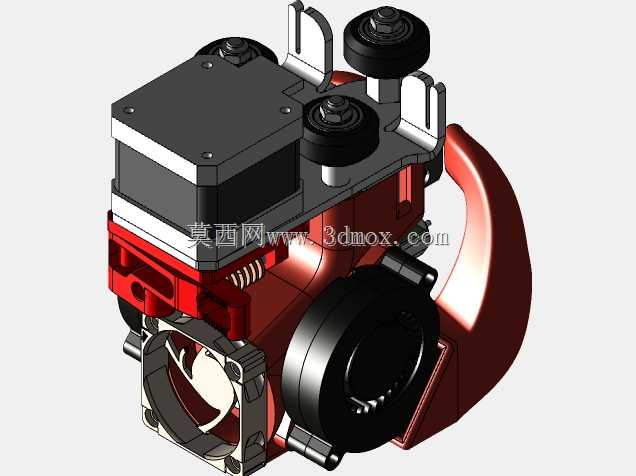

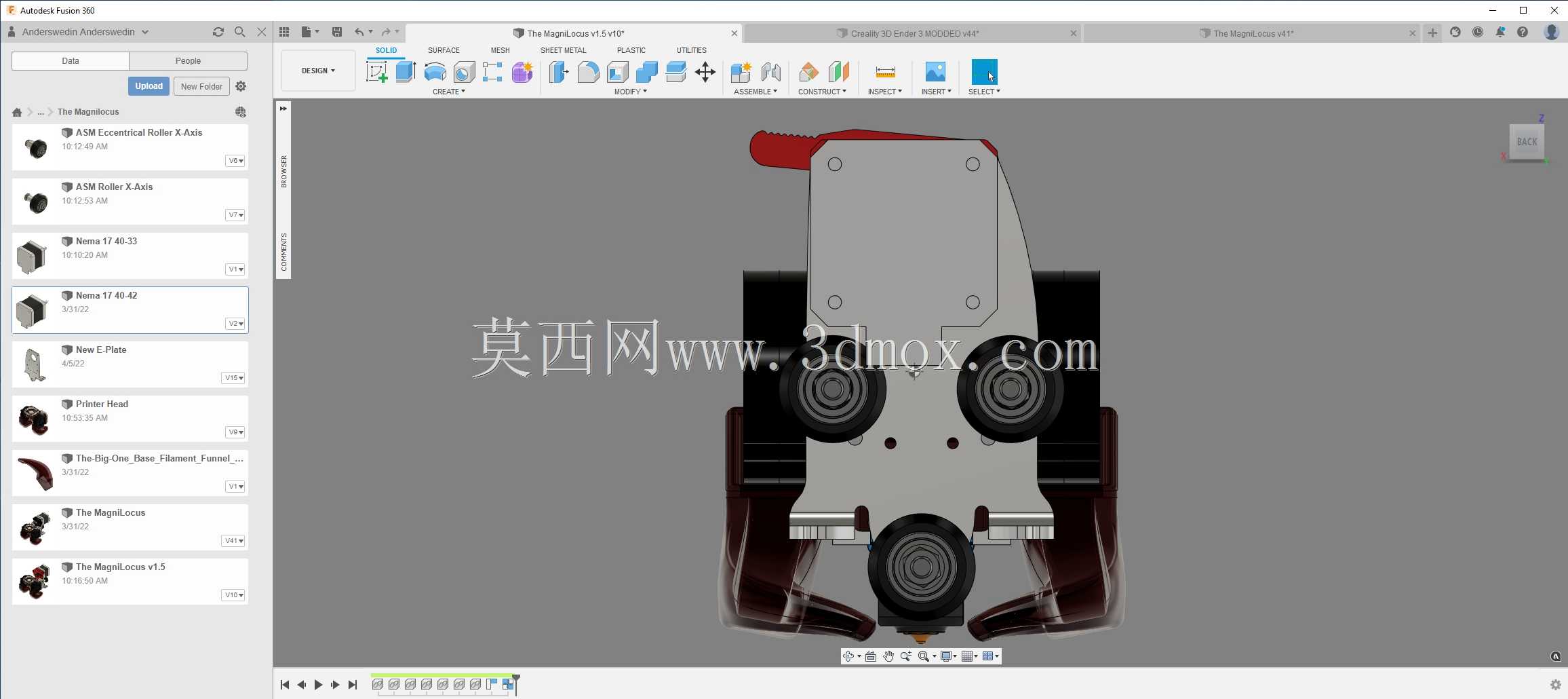

　　外形上，红色挤出支架承担电机、压臂和惰轮轴的定位，黑色风道与半透明护罩覆盖风扇和走线区域，前部浅色固定件用于热端锁紧。护罩并非单纯装饰，它可以约束气流方向，减少打印风扇乱流对模型冷却的影响，同时避免操作者接触运动齿轮。结构建模时应重点核对电机轴与送料齿轮同轴度、喉管轴线与安装板垂直度、喷嘴中心与探针补偿位置的一致性。若设备使用无传感器归零方式，还需在装配中保证触发面刚性，避免支架弹性变形影响首层高度。该方案适合用于高速桌面打印机、近程柔性耗材打印、教学实验平台以及定制化喷头改装。
