M1A2主战坦克迷彩装甲作战装备

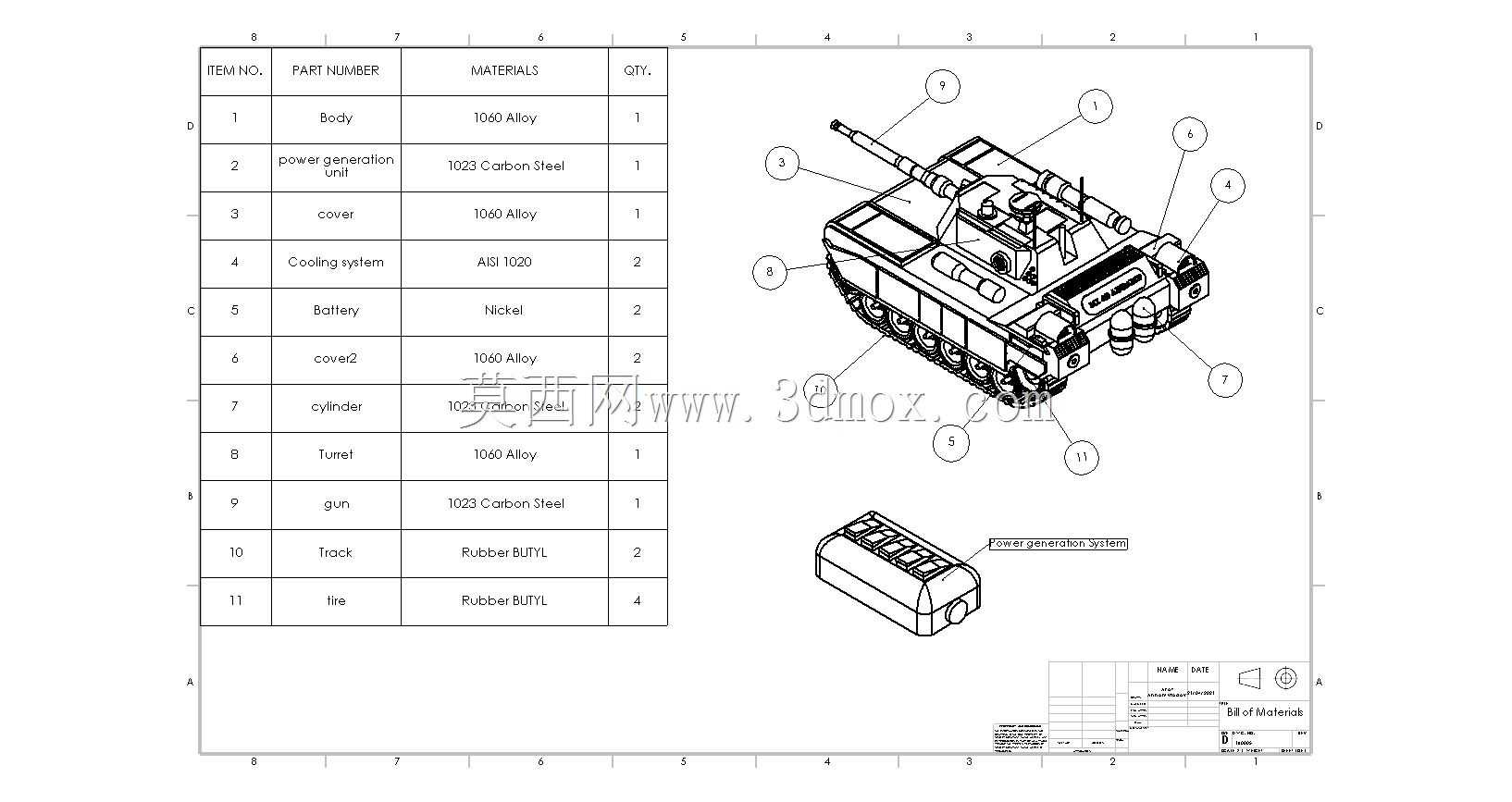

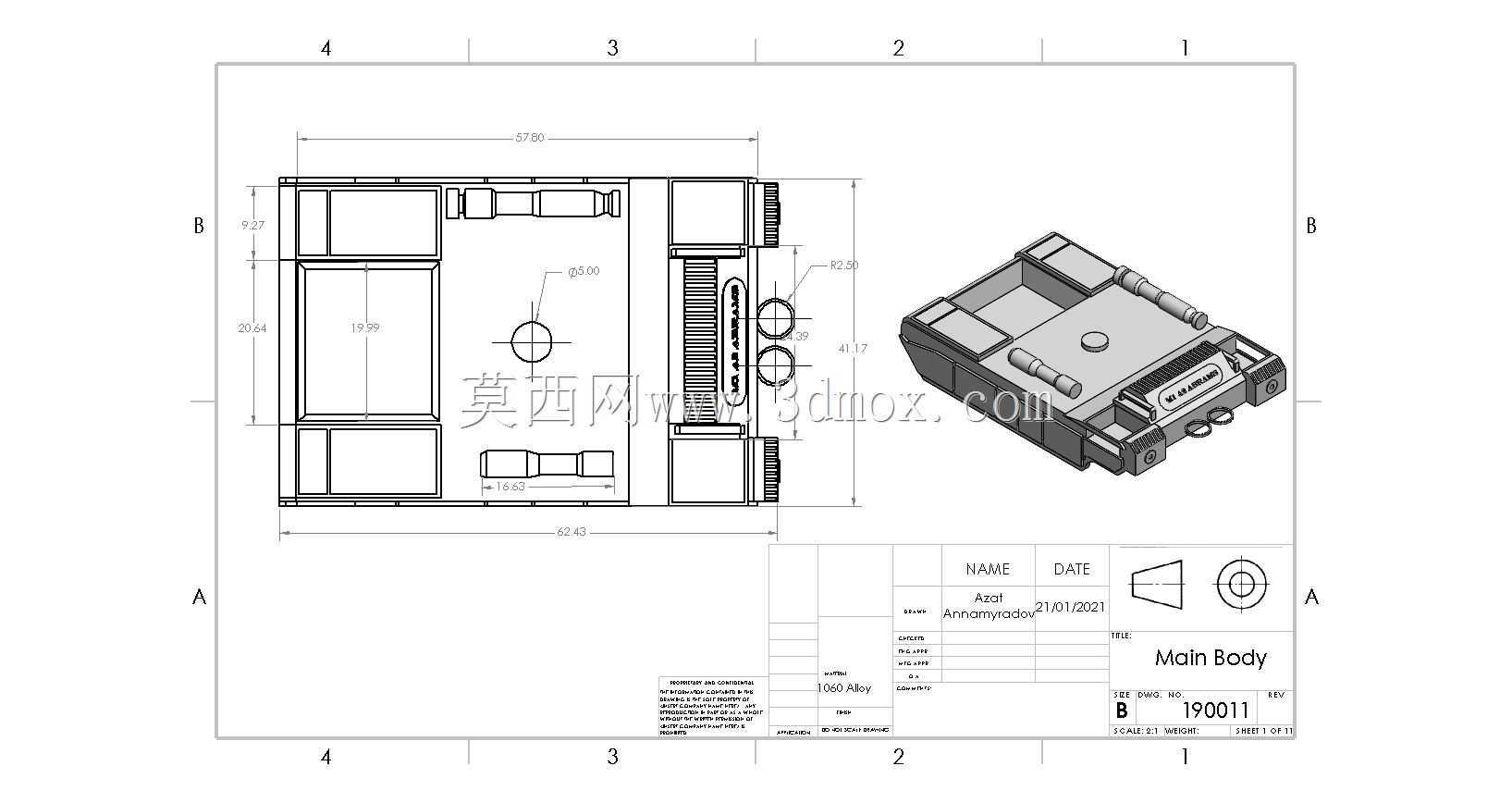

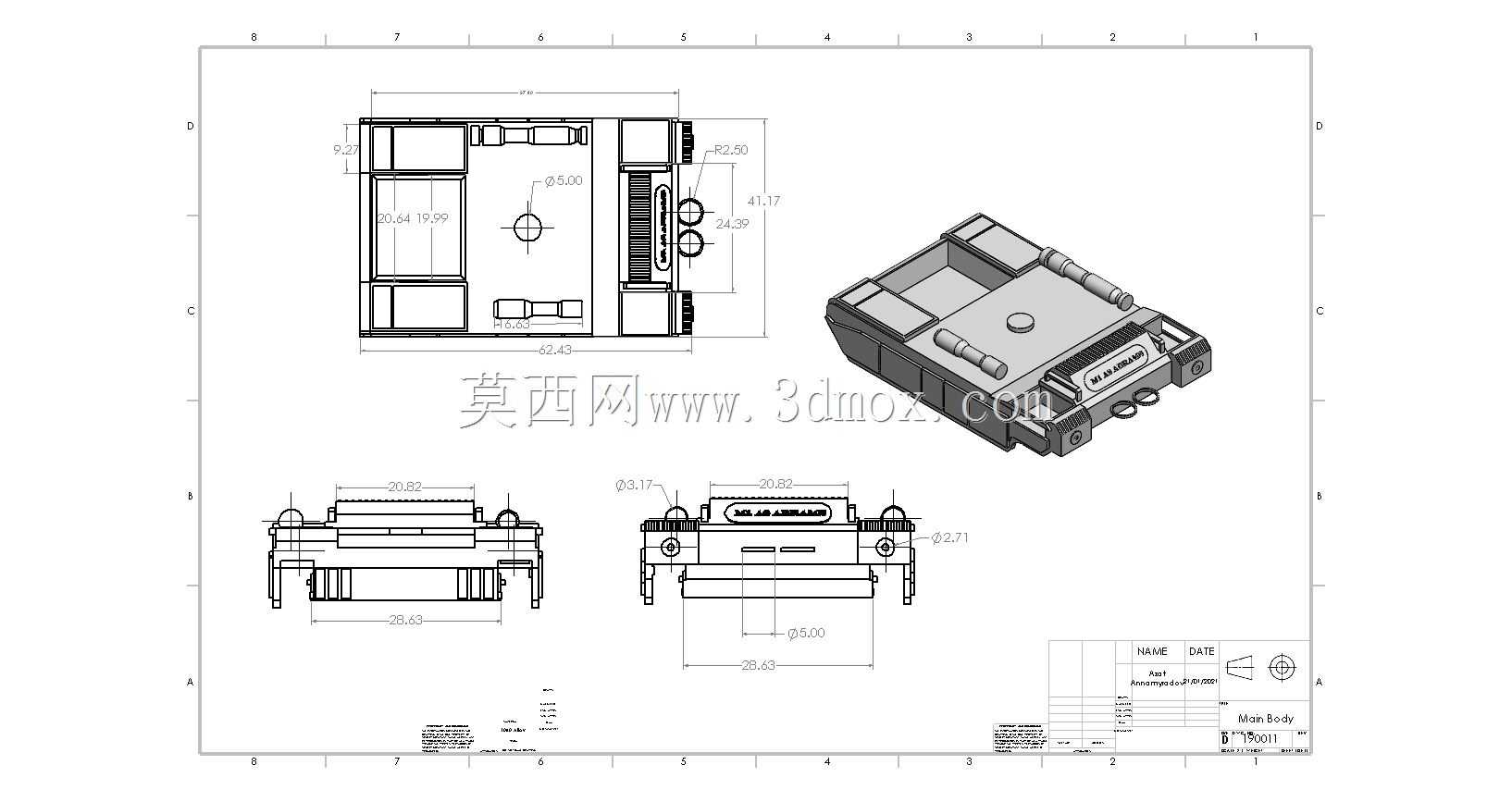

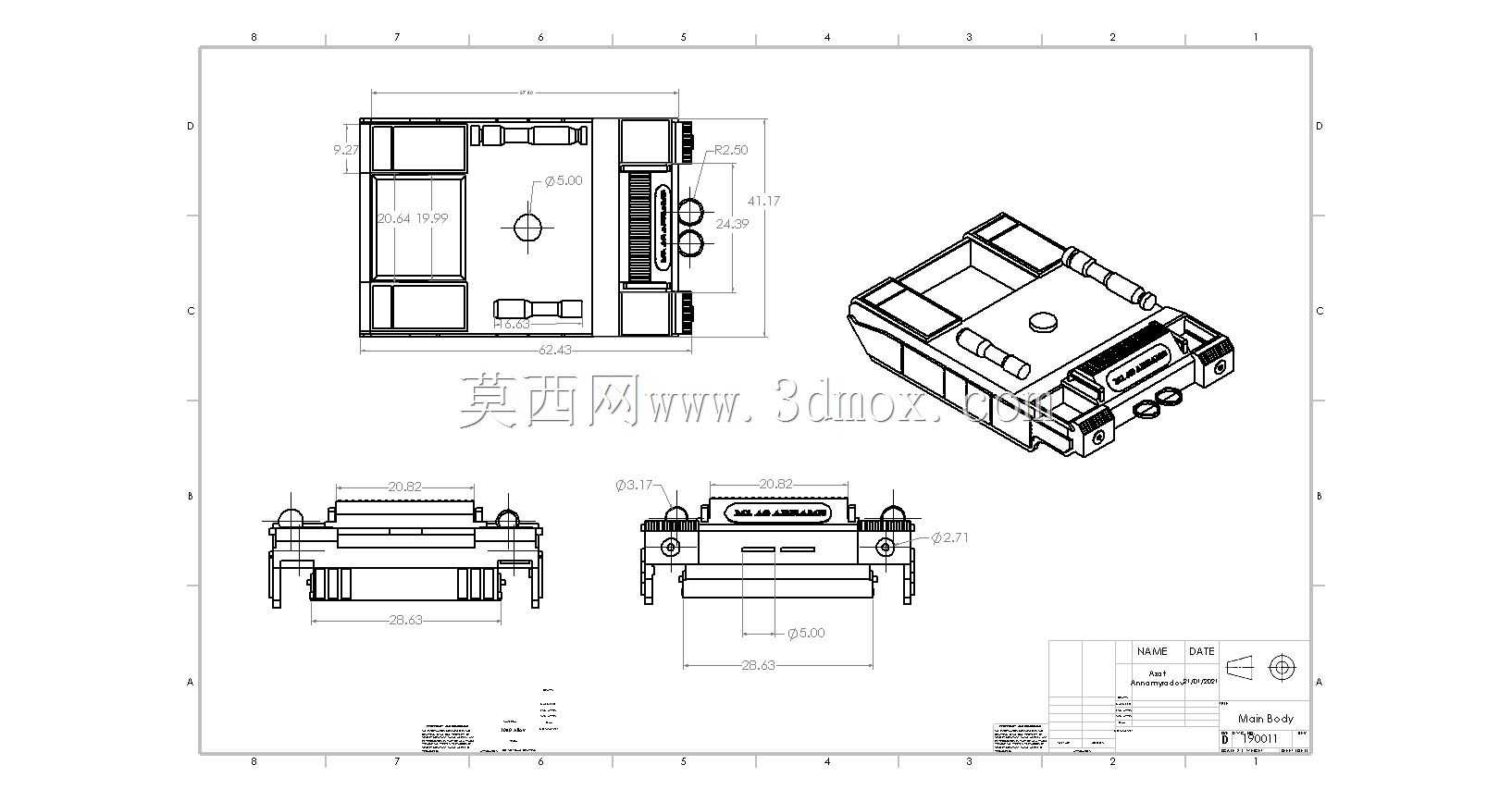

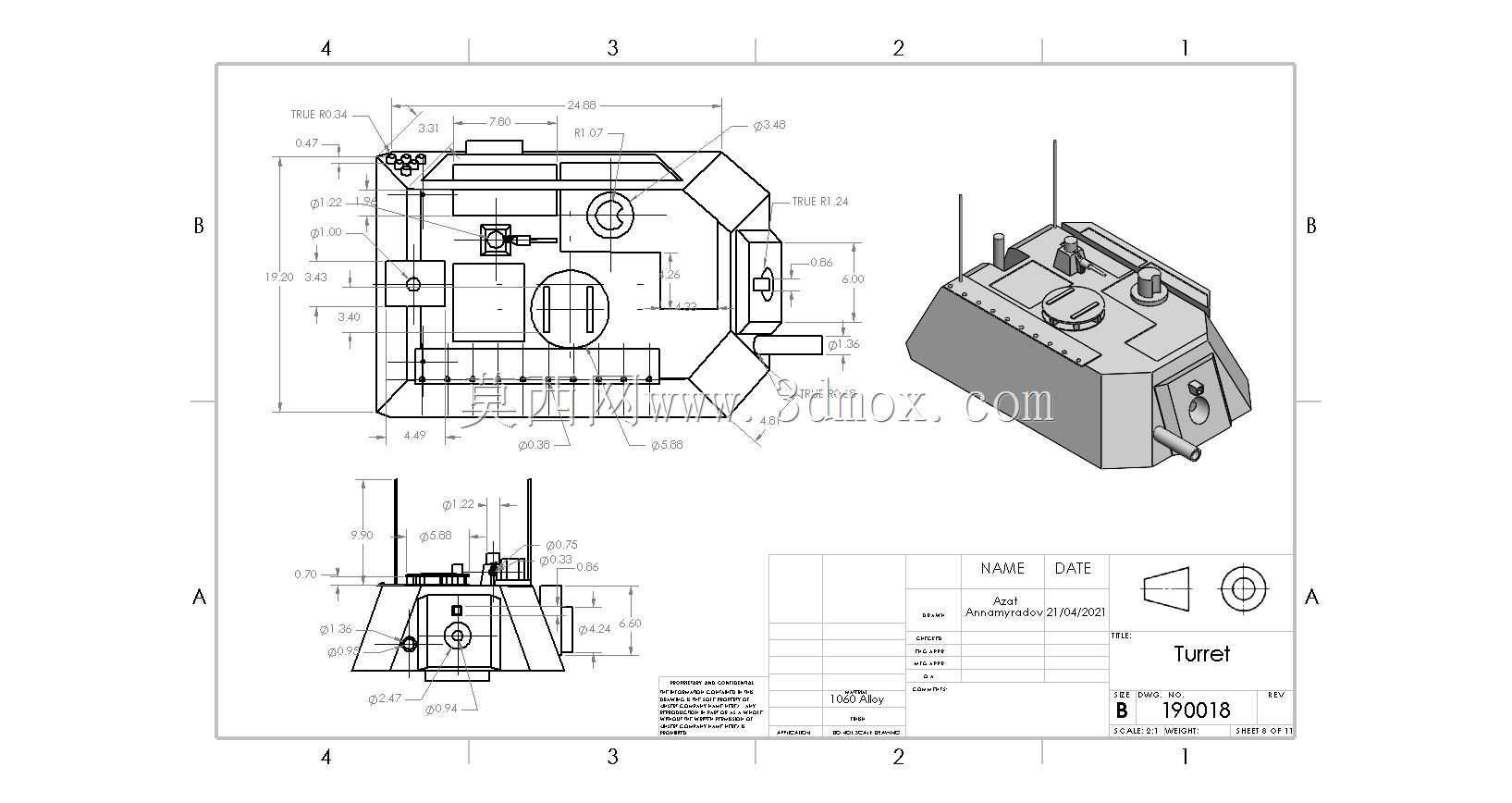

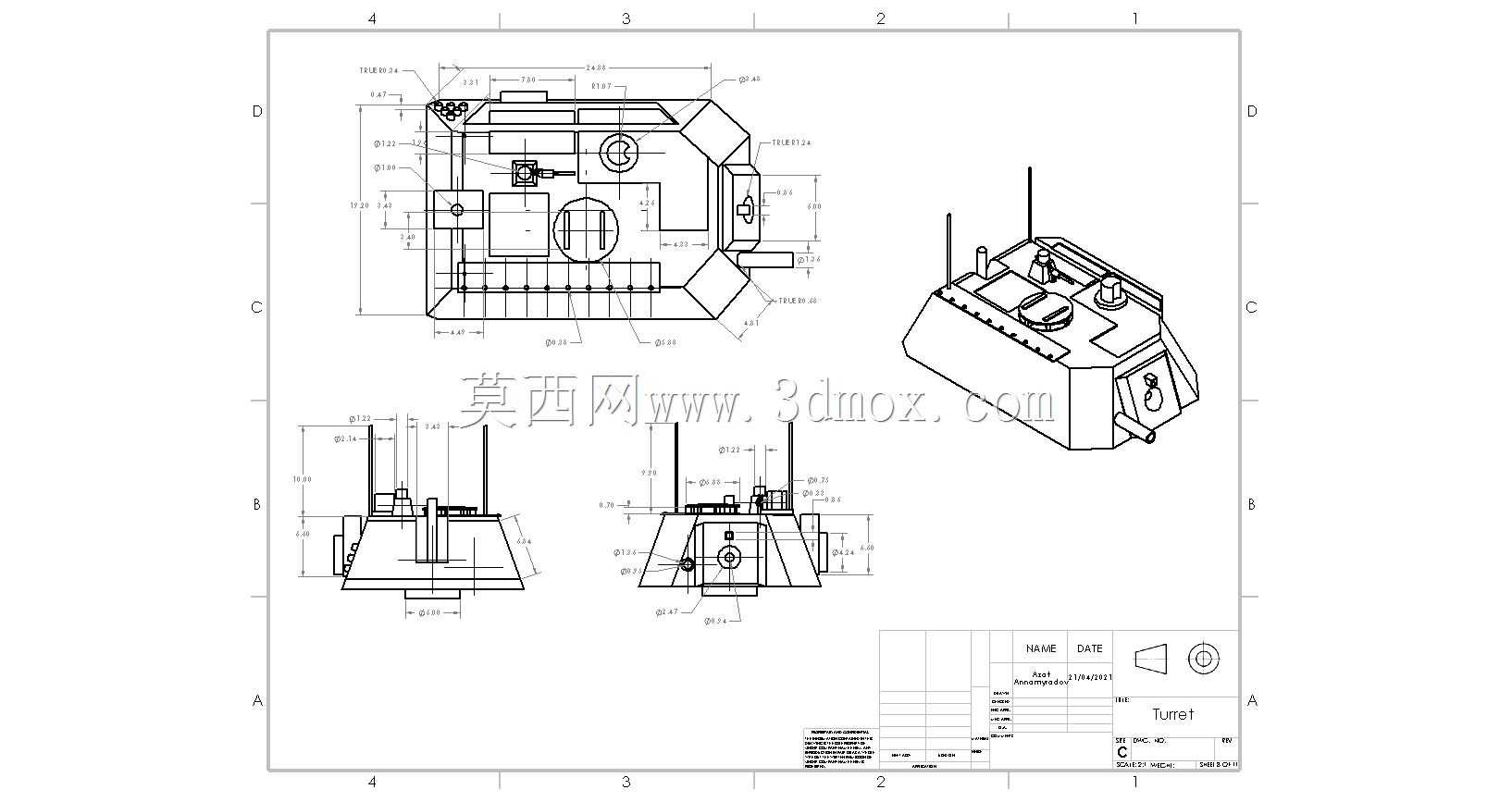

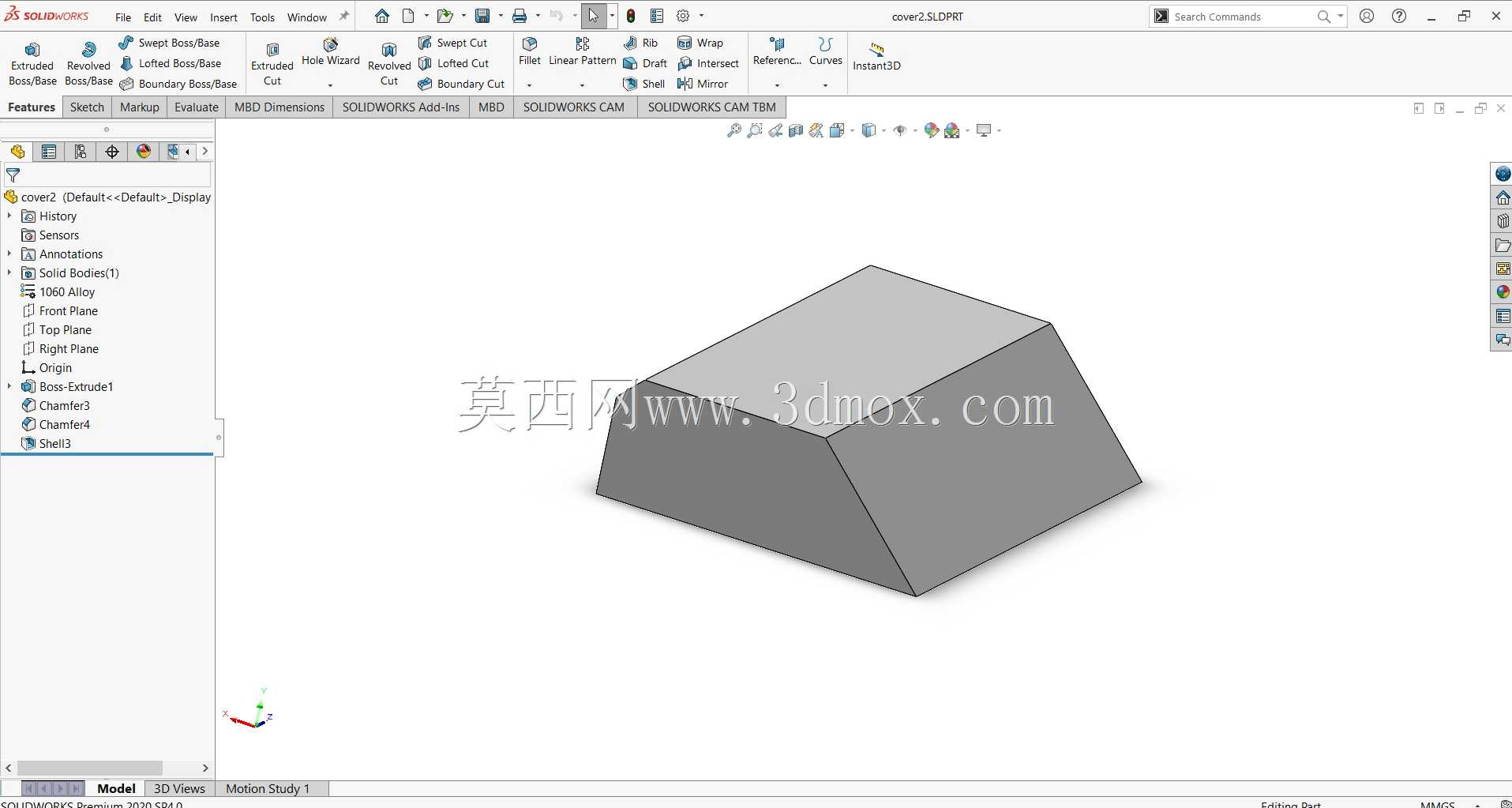

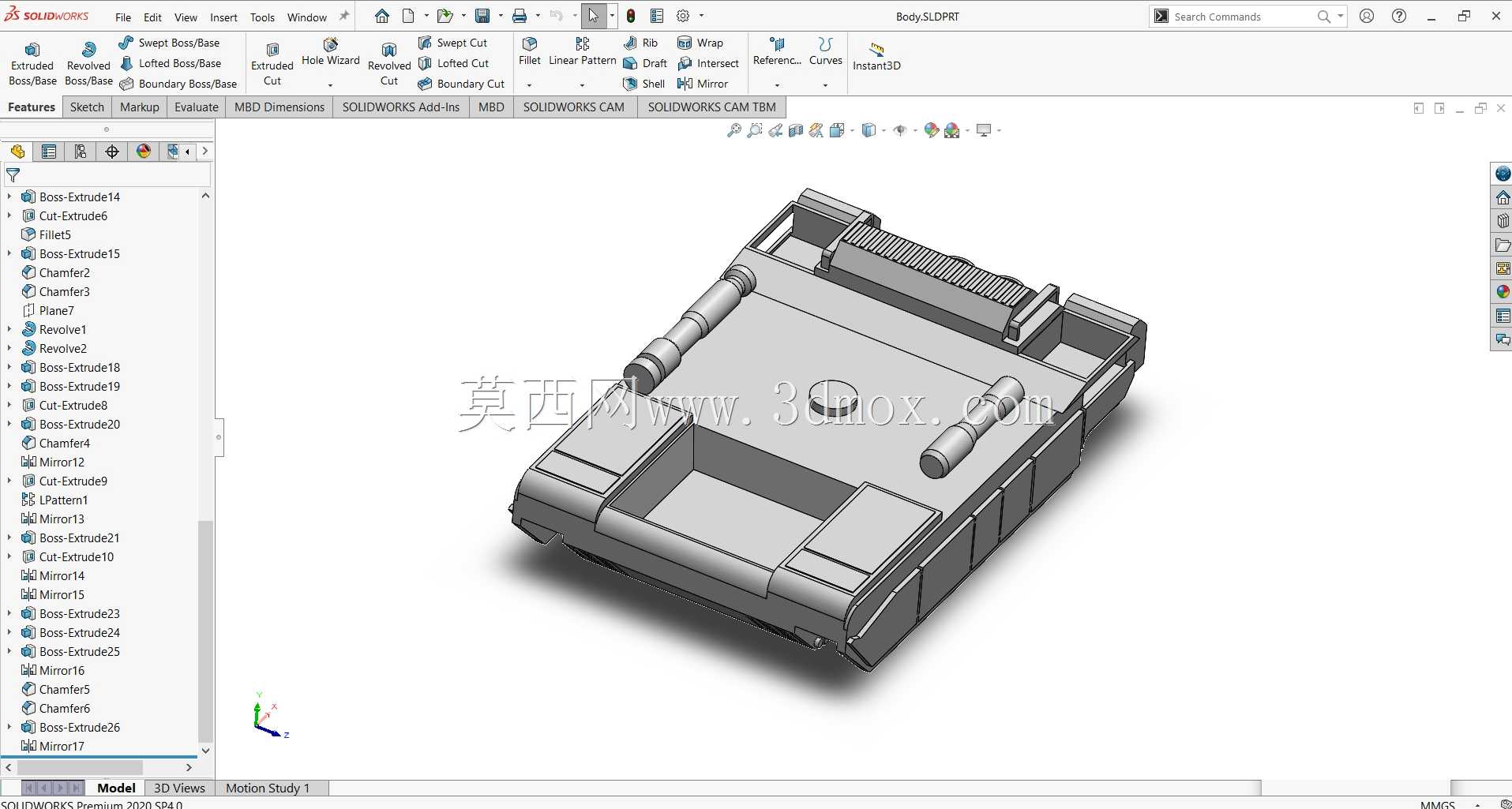

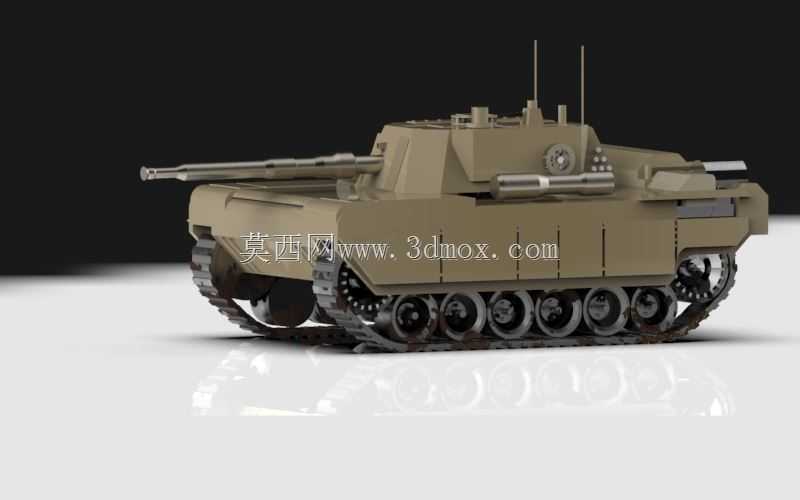

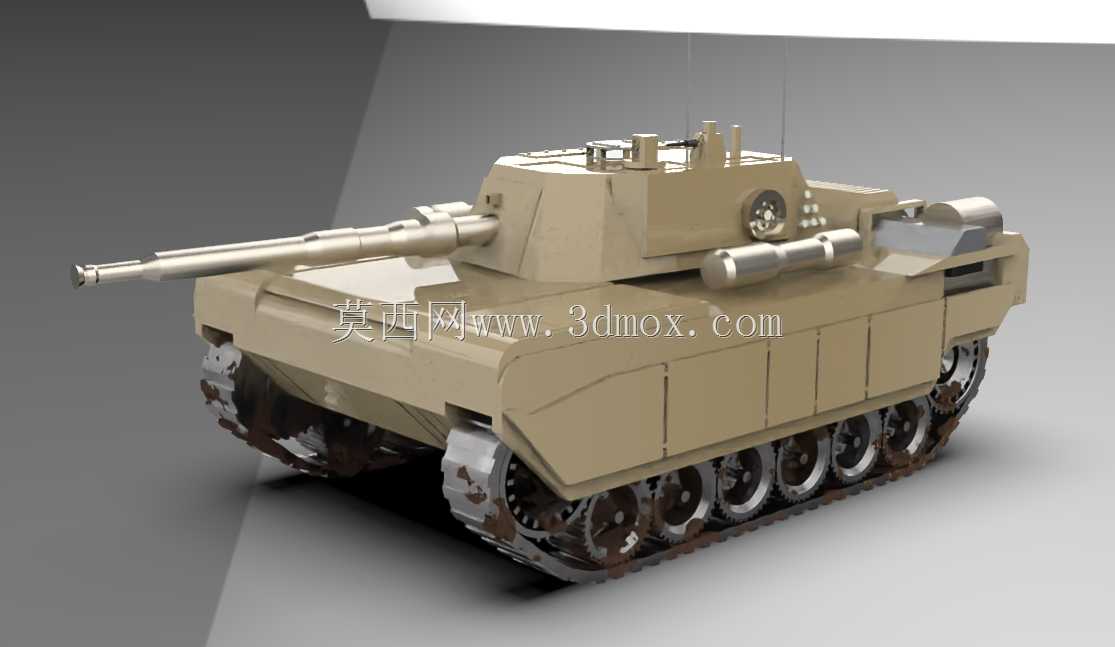

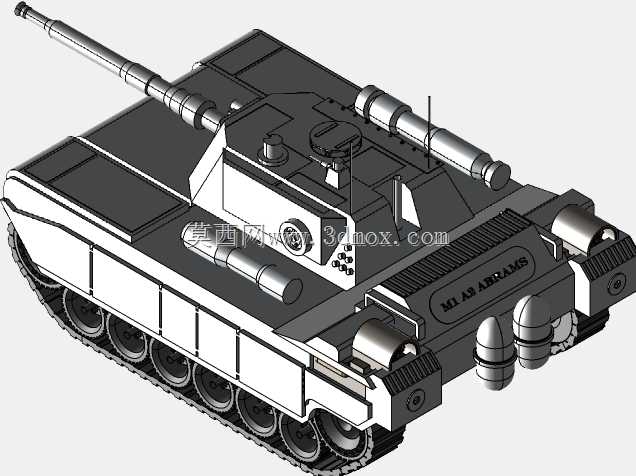

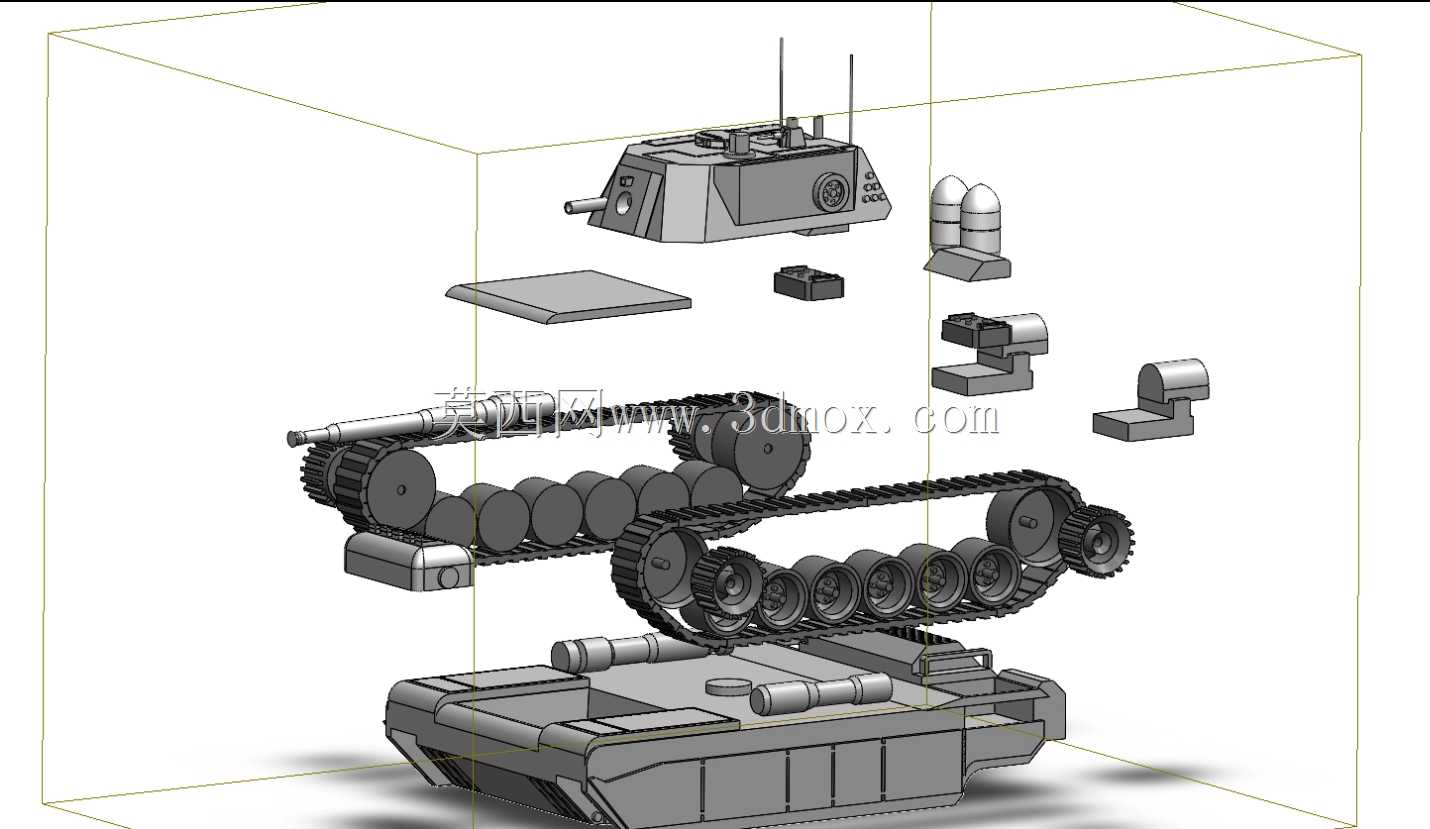

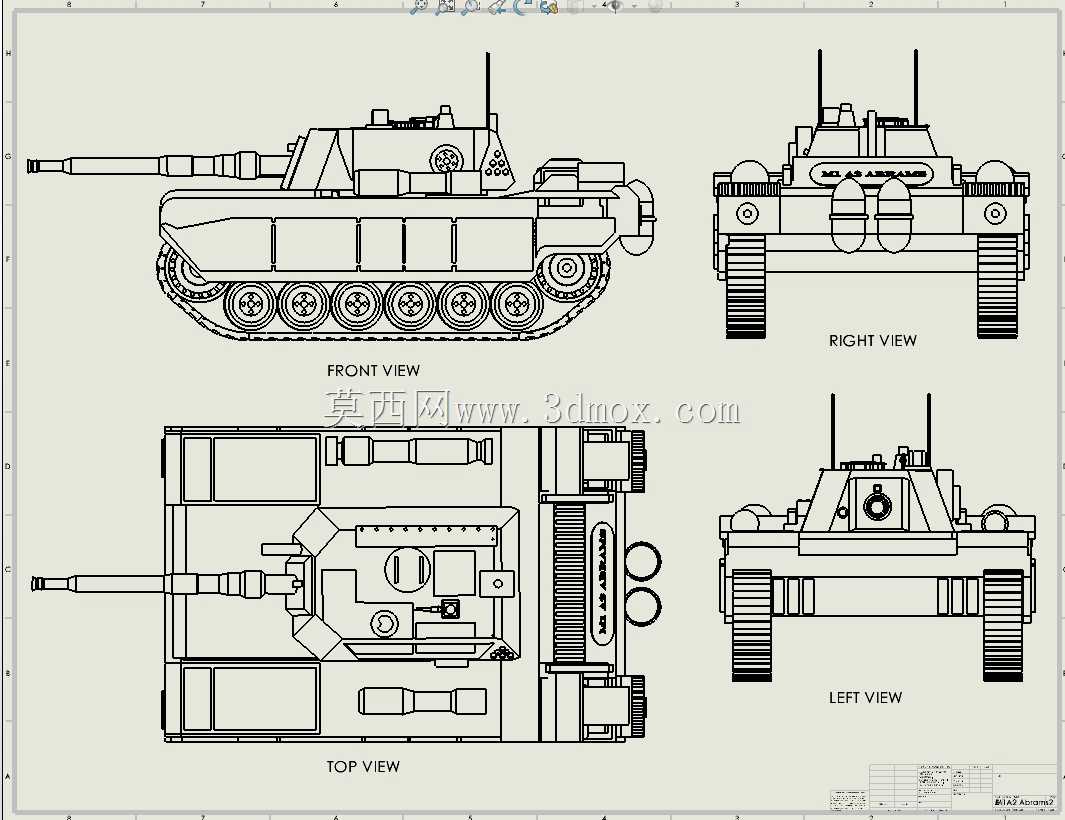

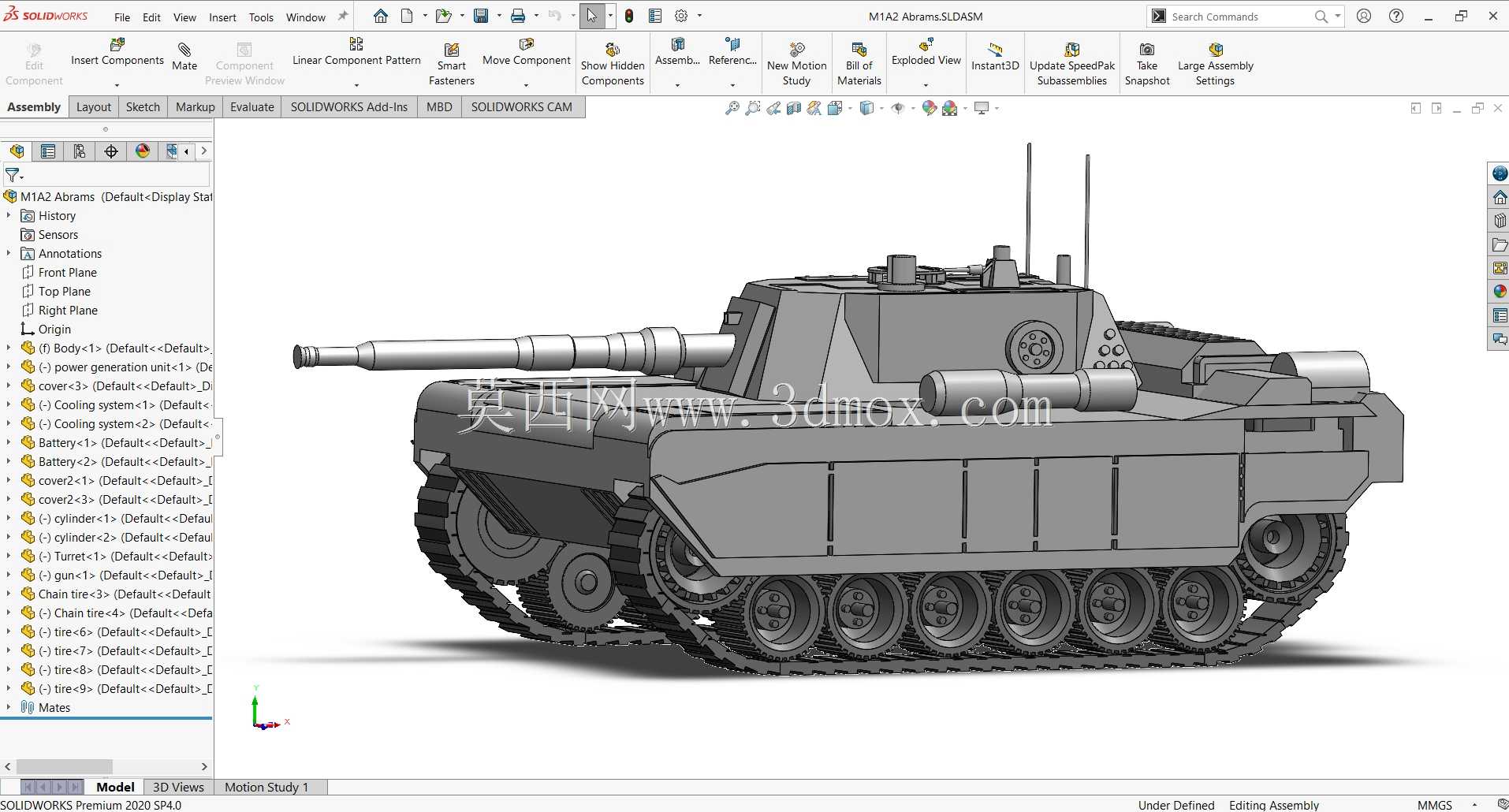

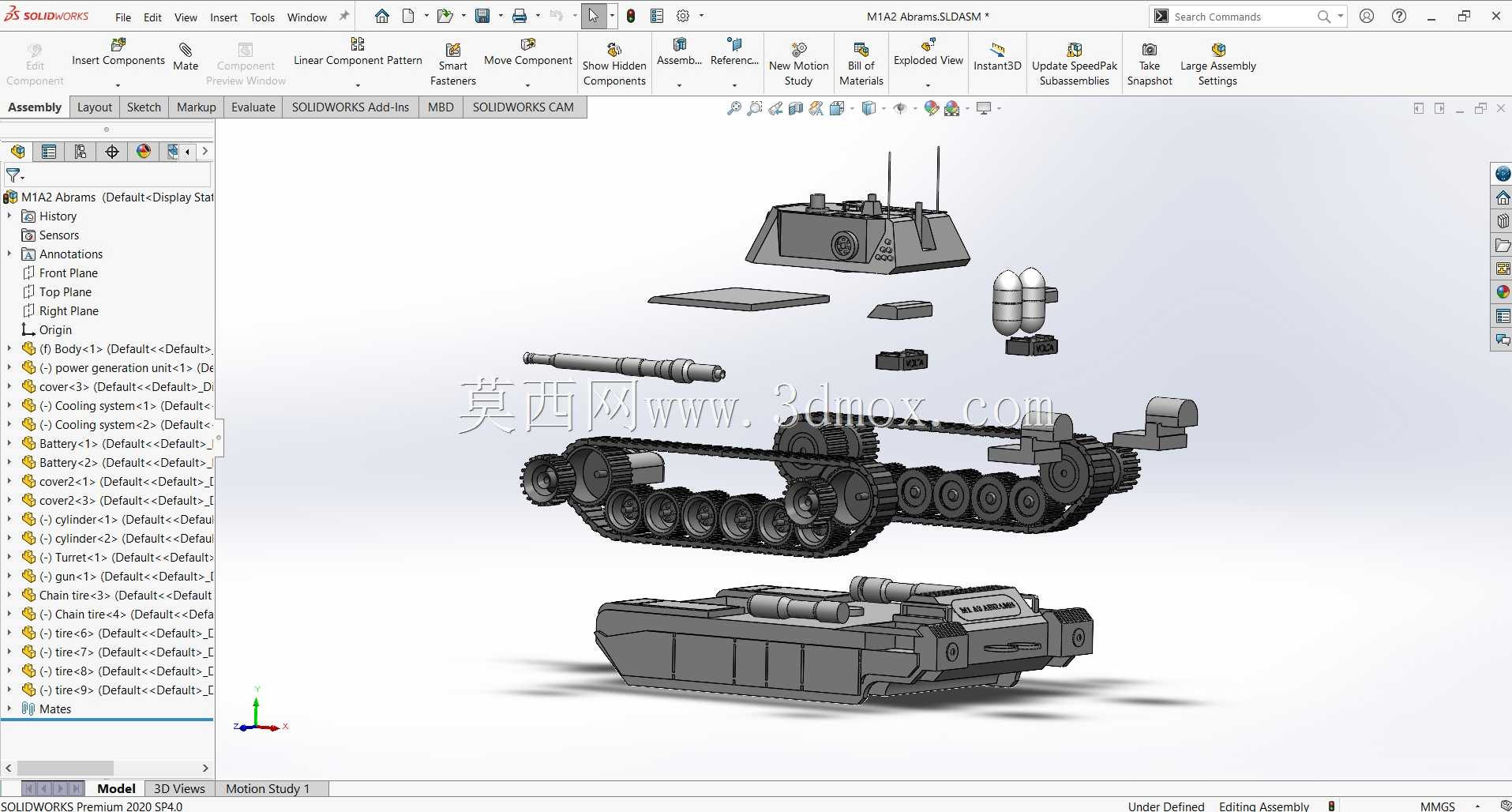

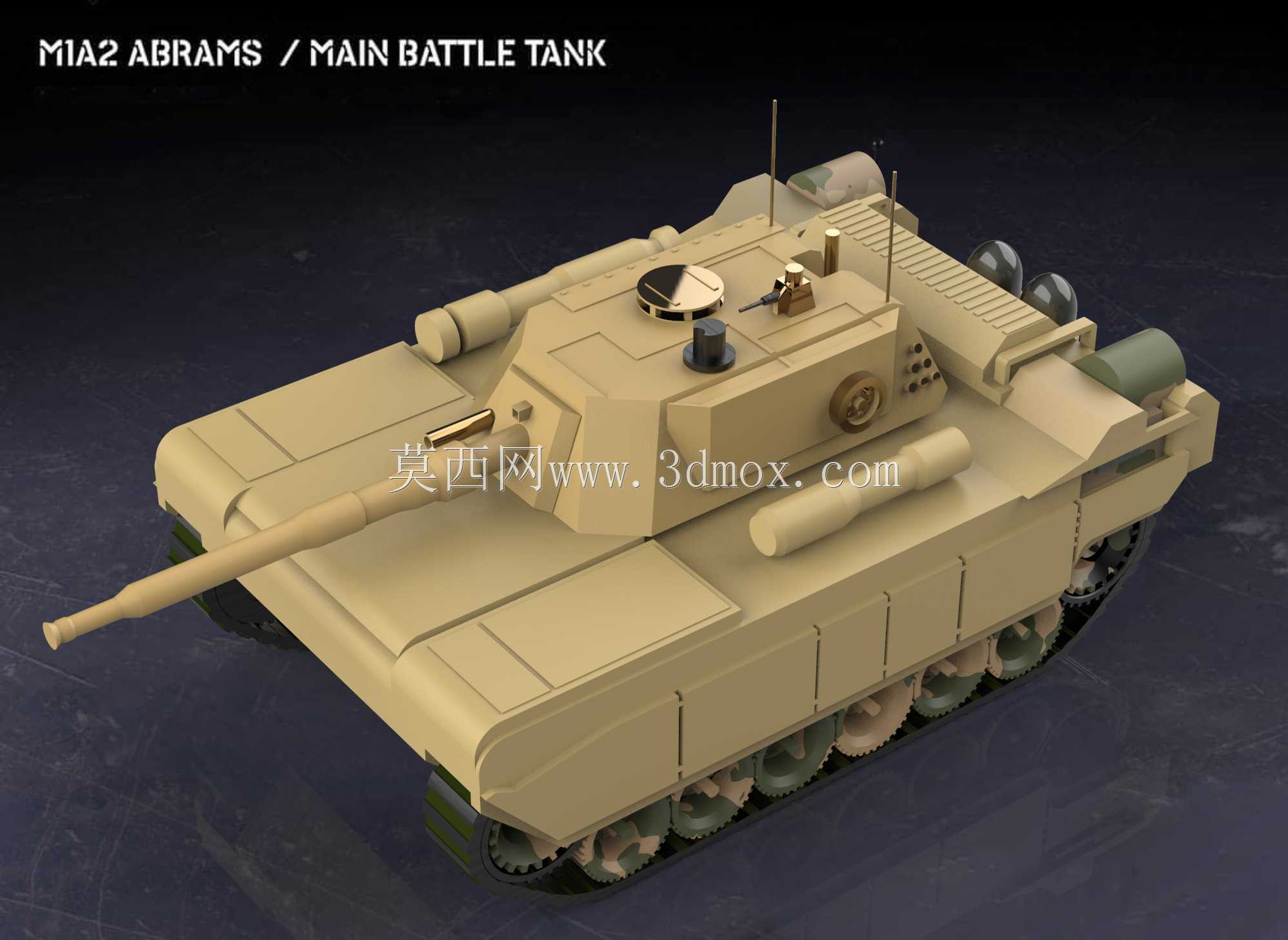

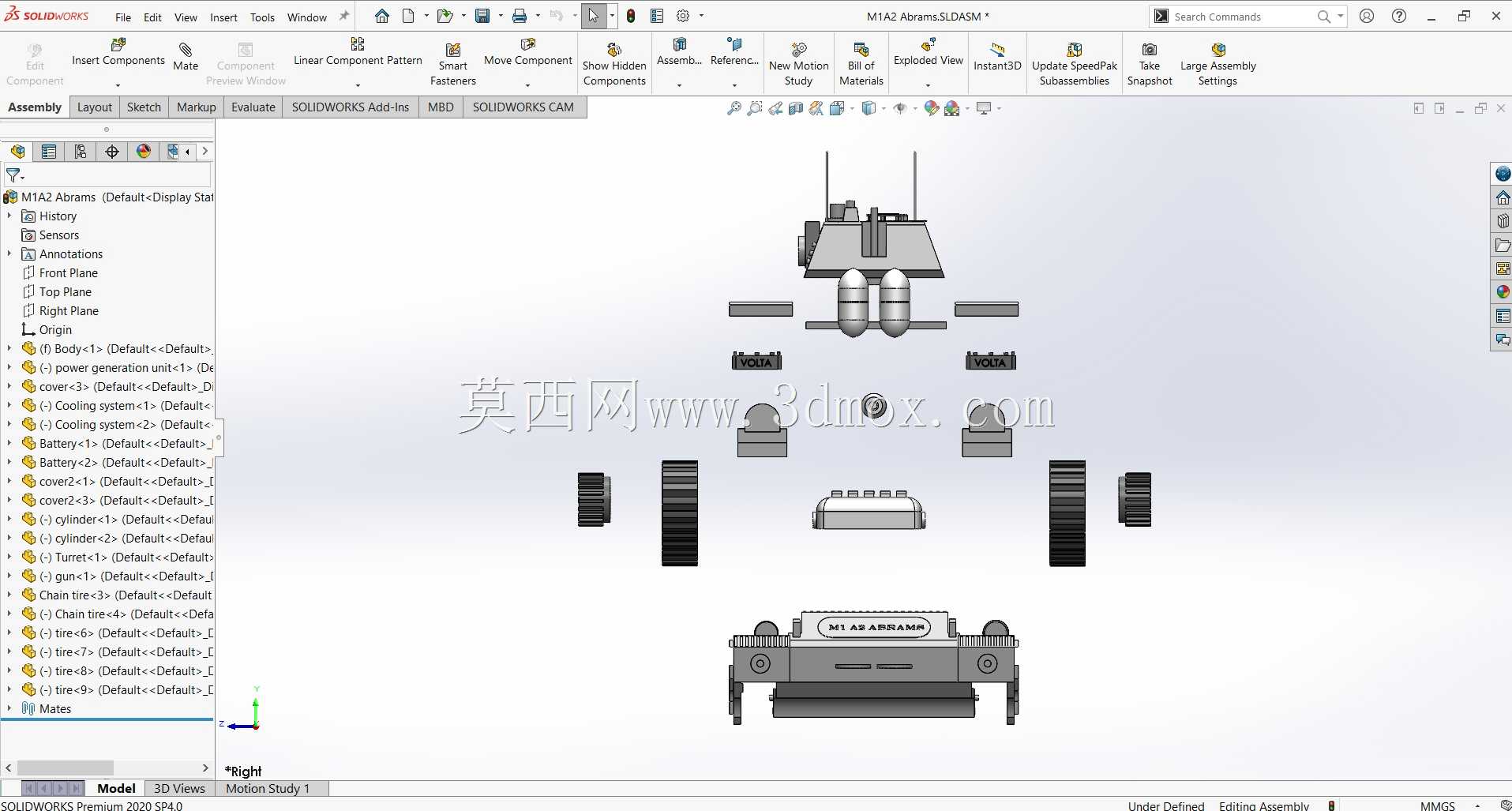

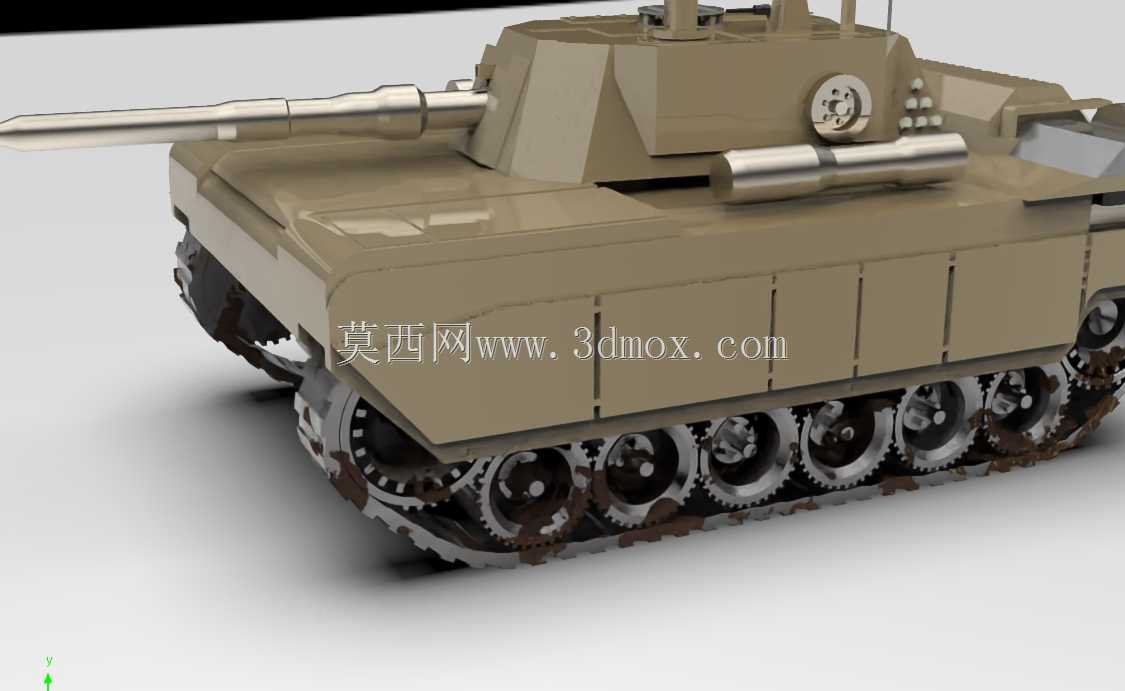

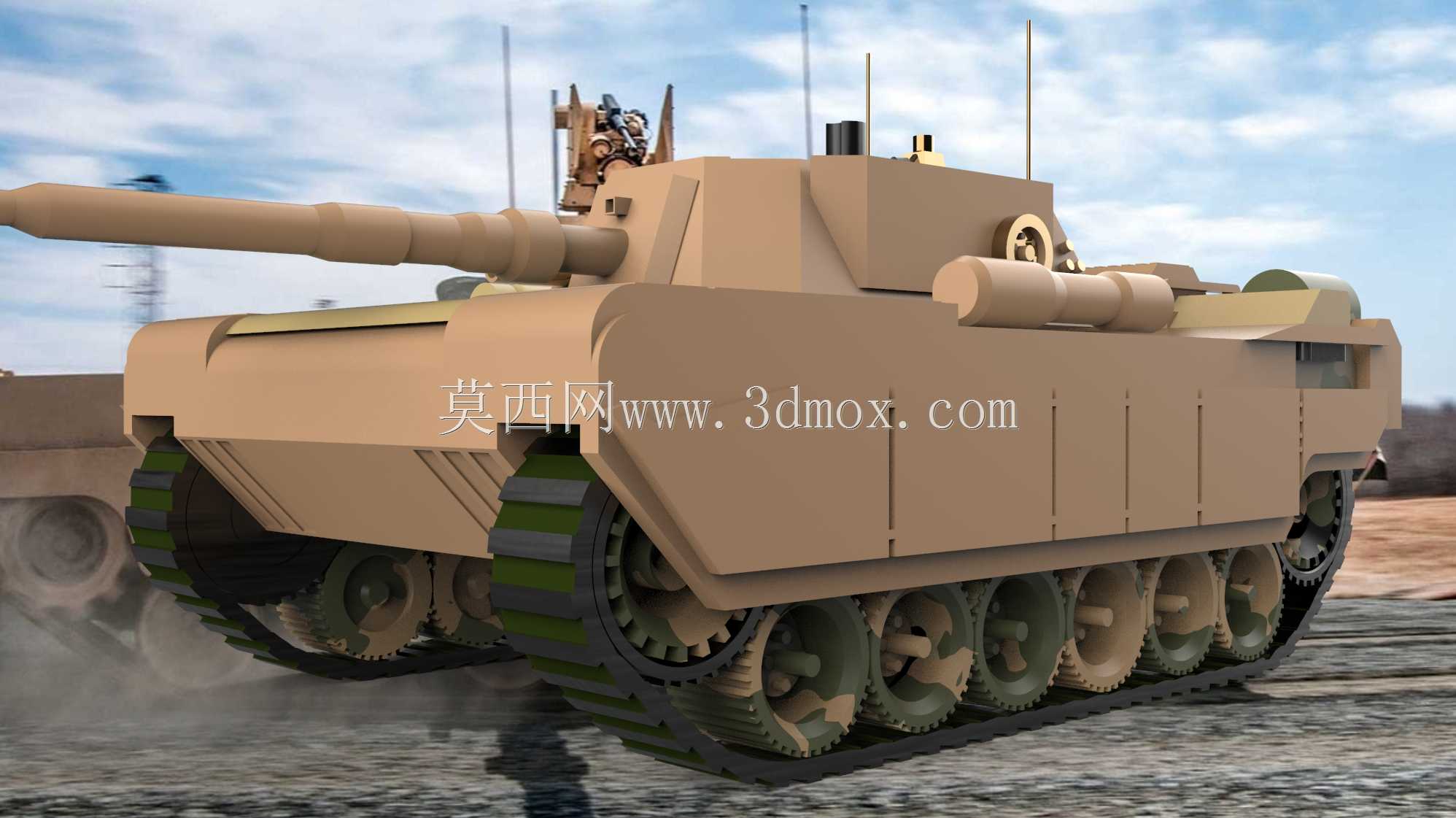

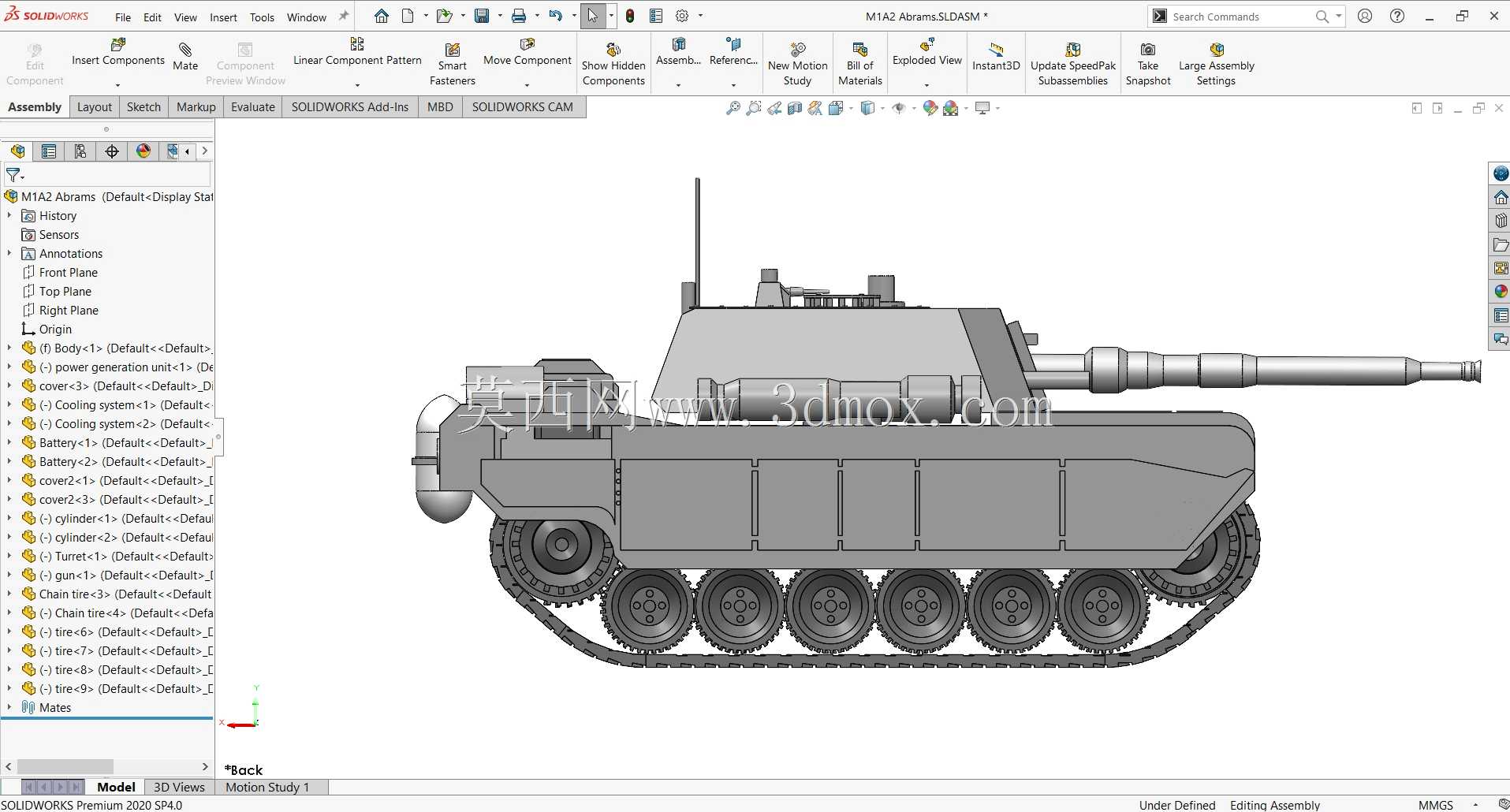

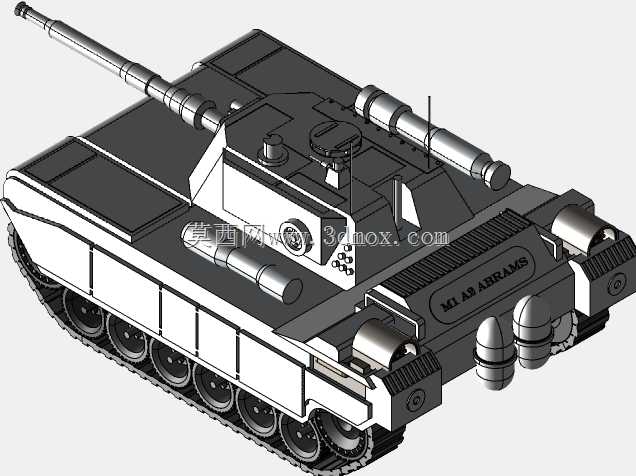

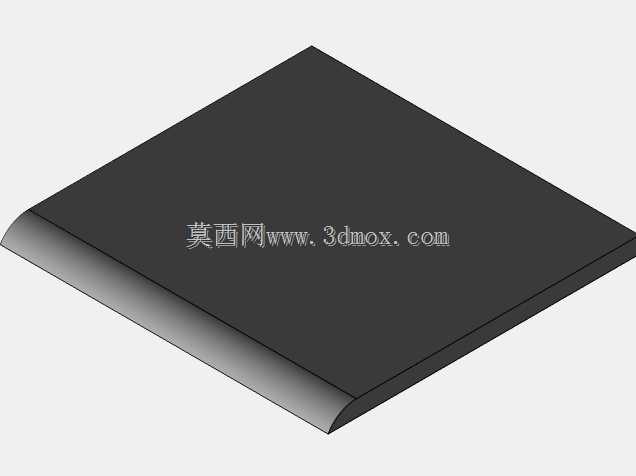

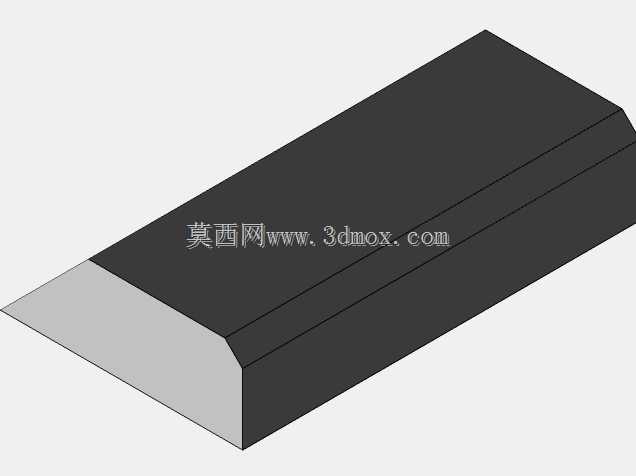

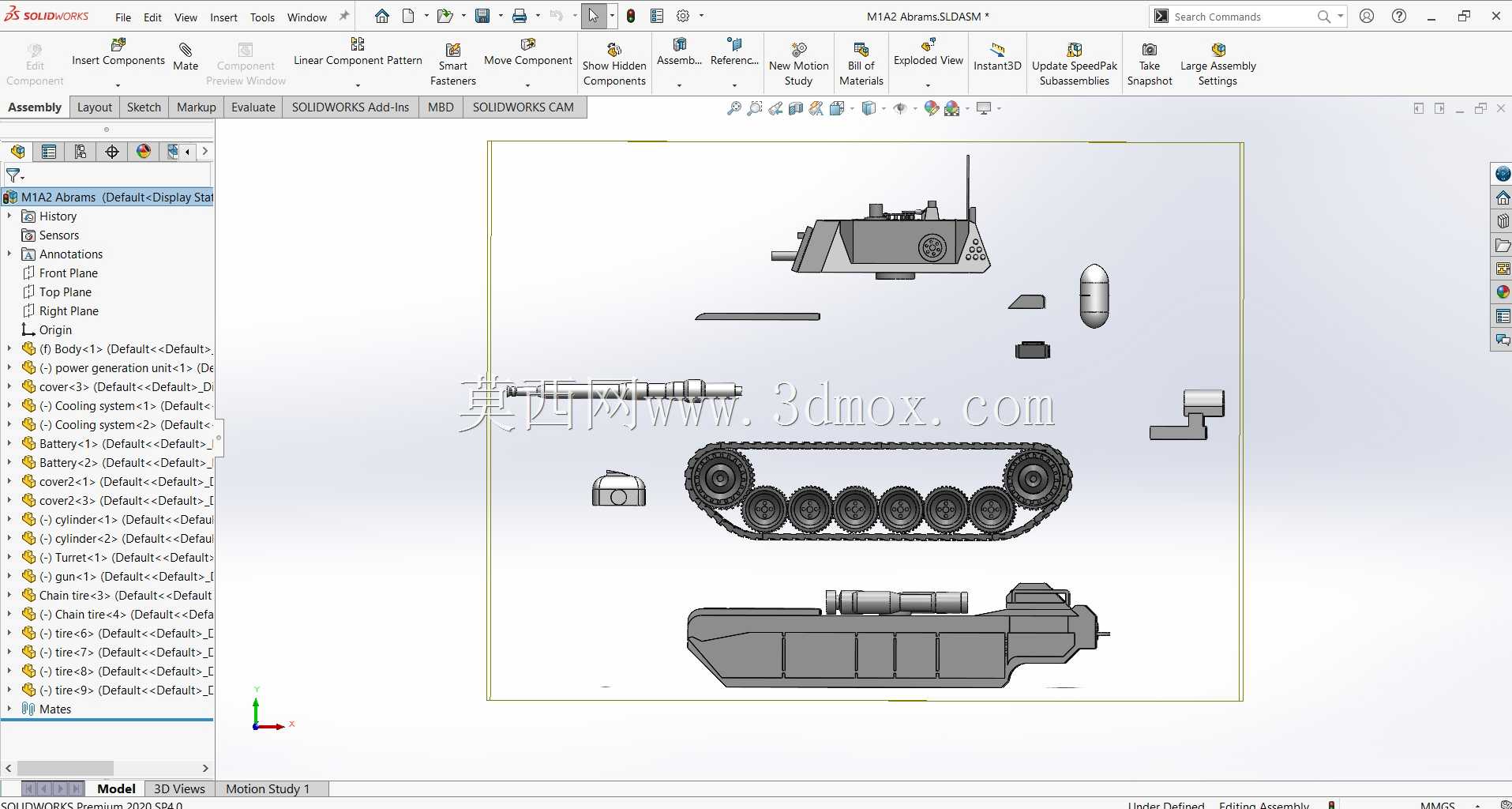

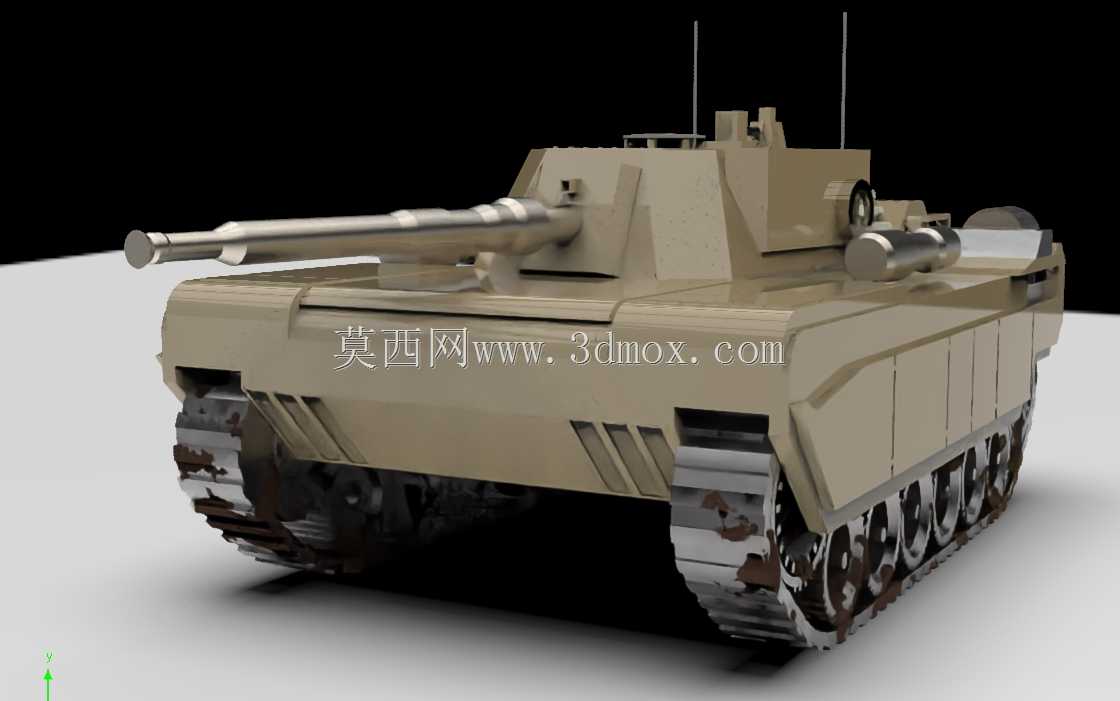

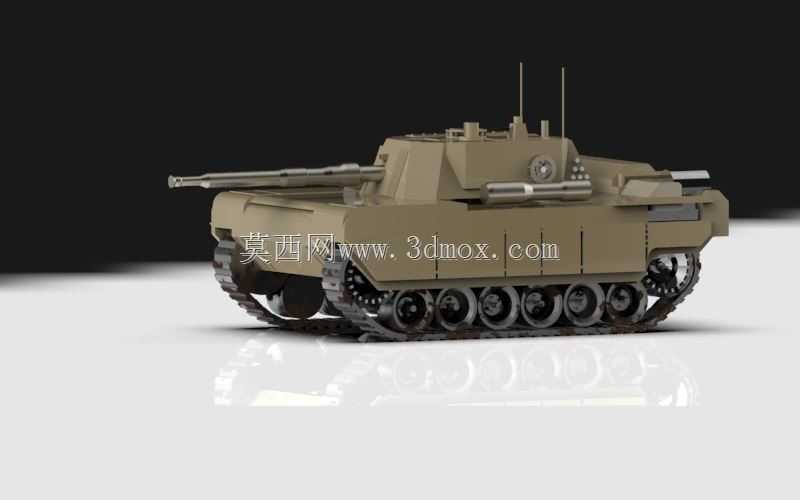

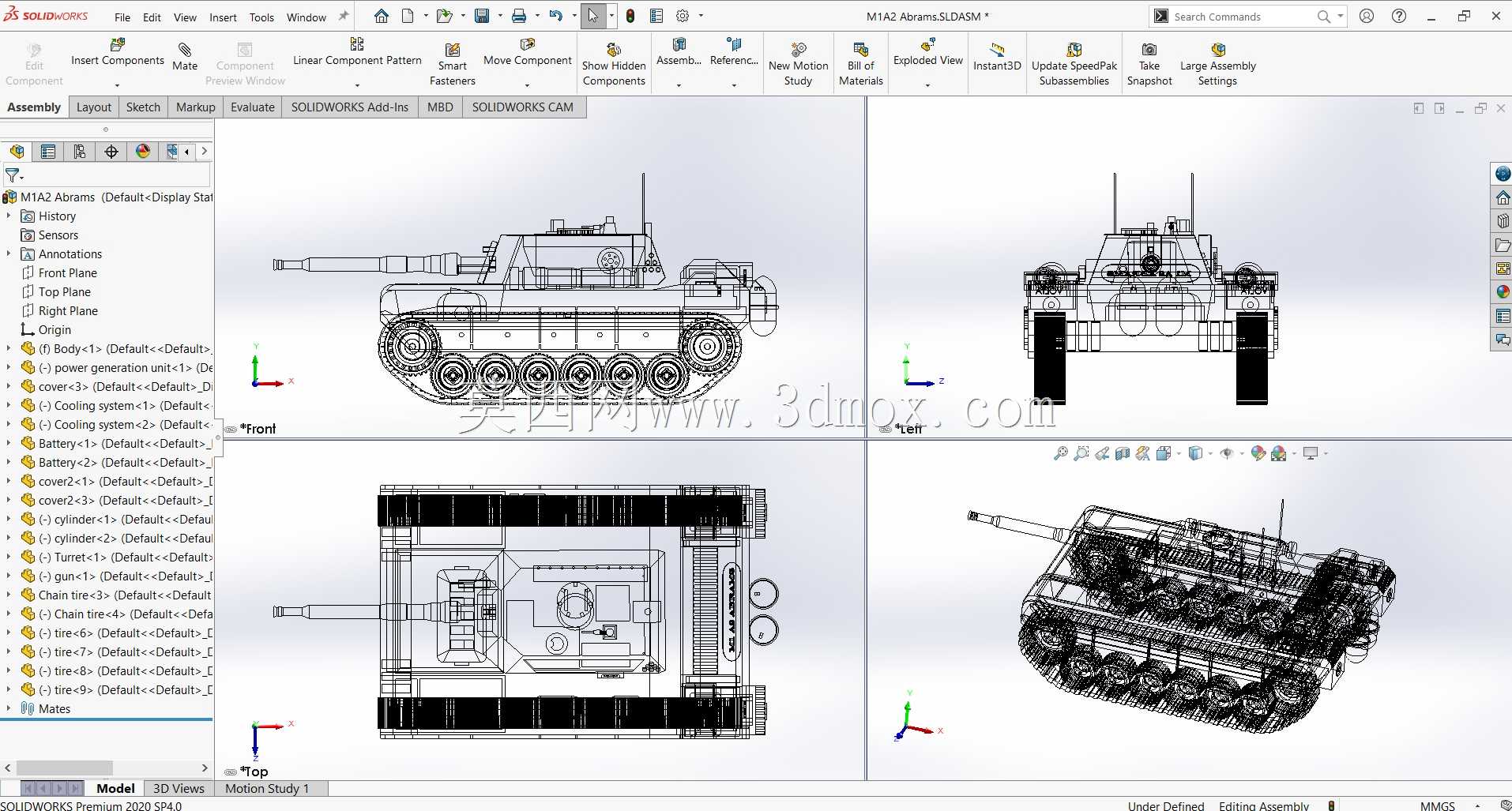

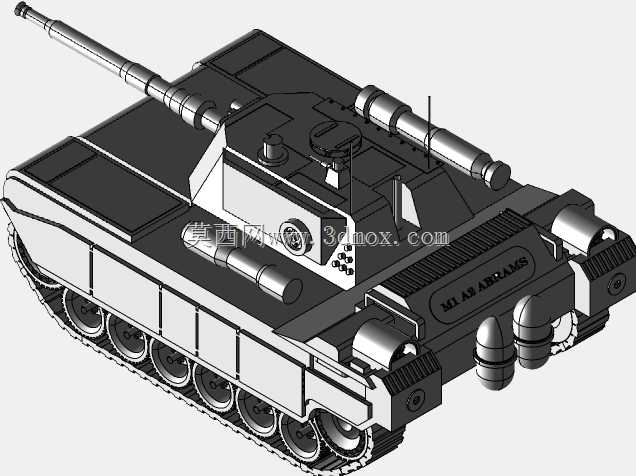

　　该装备的三维结构完整呈现了履带式陆战平台的典型布置逻辑，车体采用大倾角首上装甲布局，炮塔为低矮楔形构型，整体外形围绕正面投影控制、弹道偏导与乘员舱空间平衡展开。建模过程中，车体首下、首上、侧裙板与炮塔正面的装甲块均按独立实体拆分，能够清晰反映外挂装甲、基体装甲与内部舱室的层级关系，侧部裙板覆盖履带上方区域，既削弱行走机构受侧向破片打击的概率，也为后续改装附加防护组件预留安装界面。

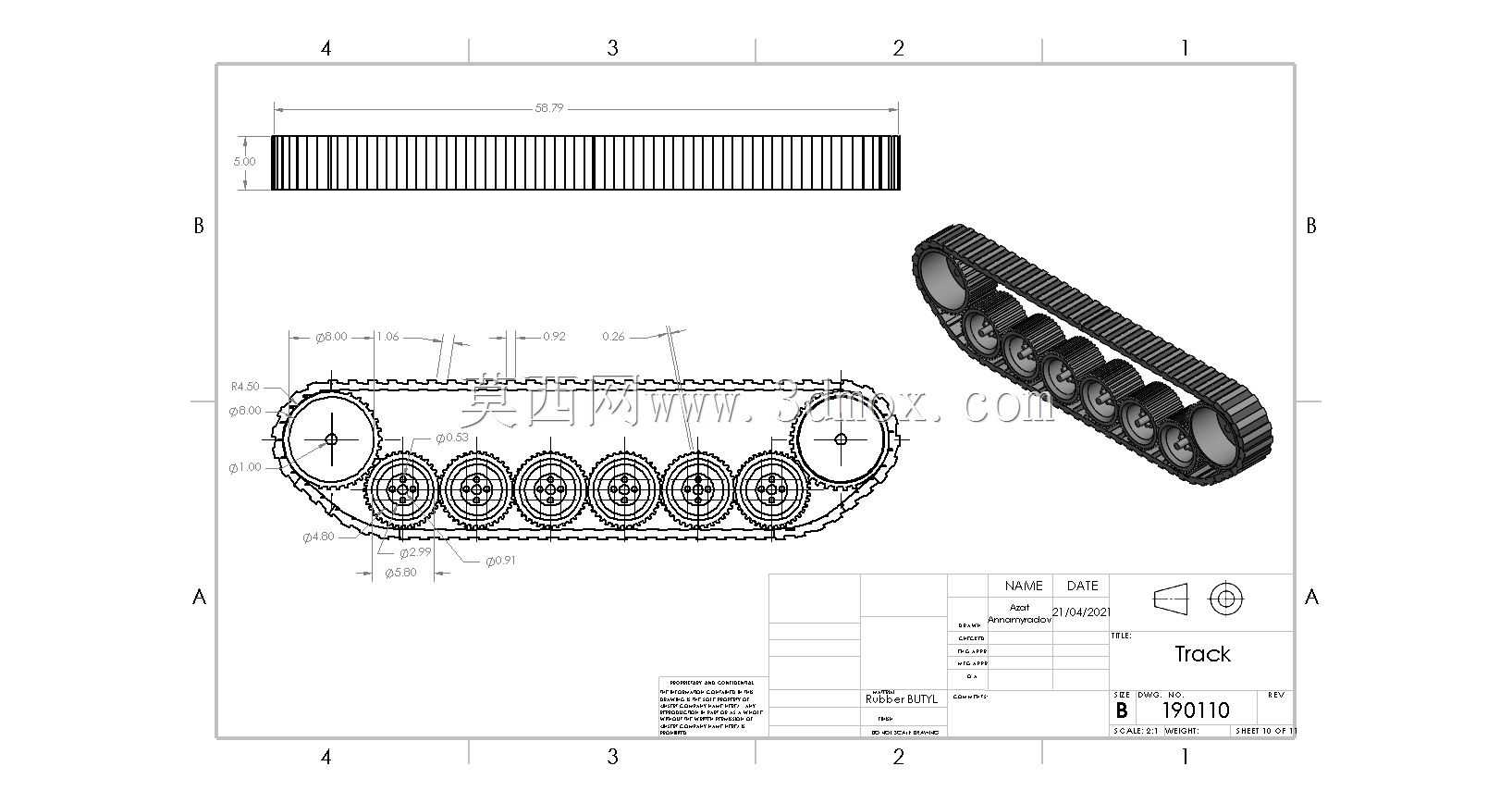

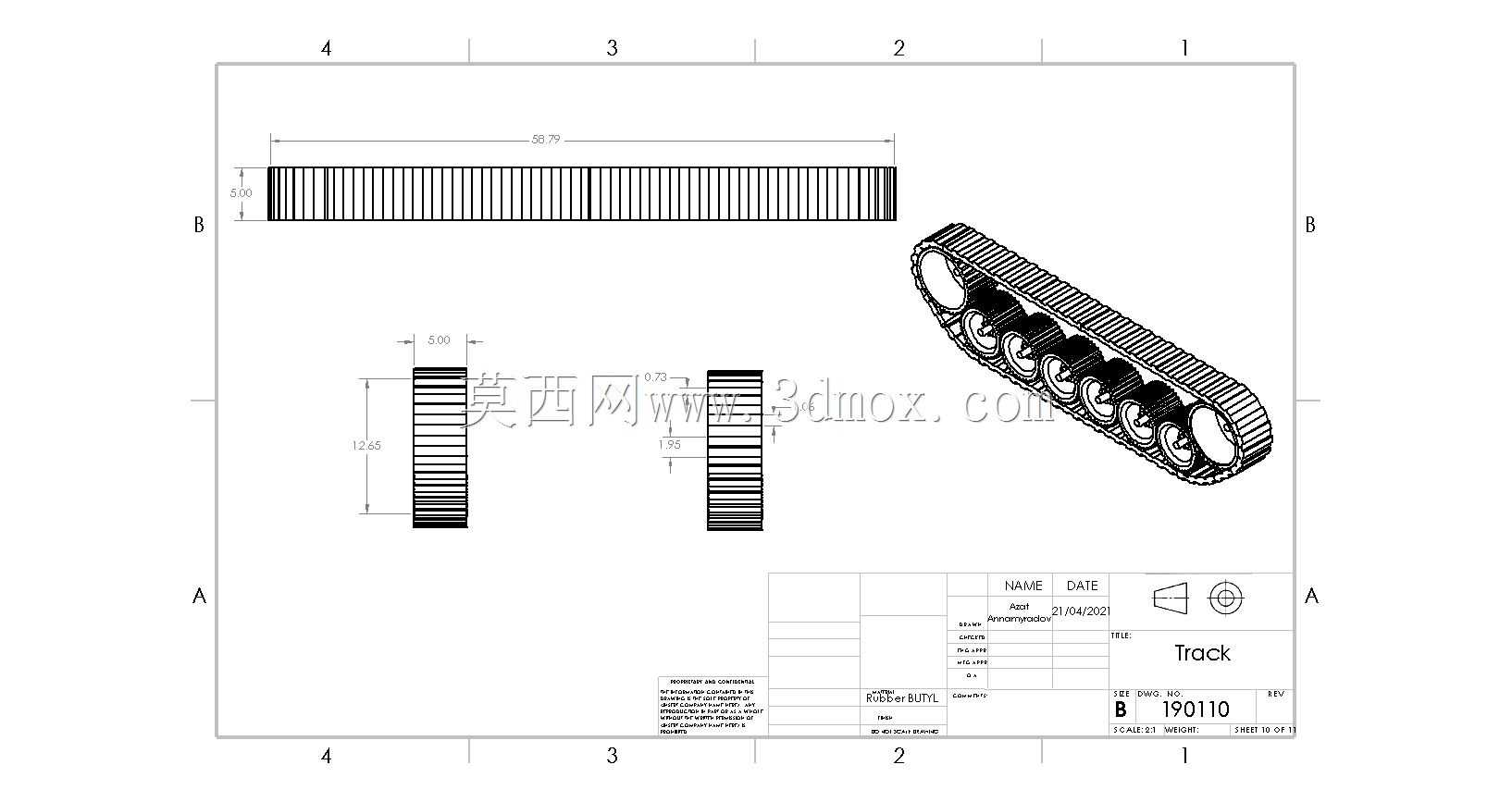

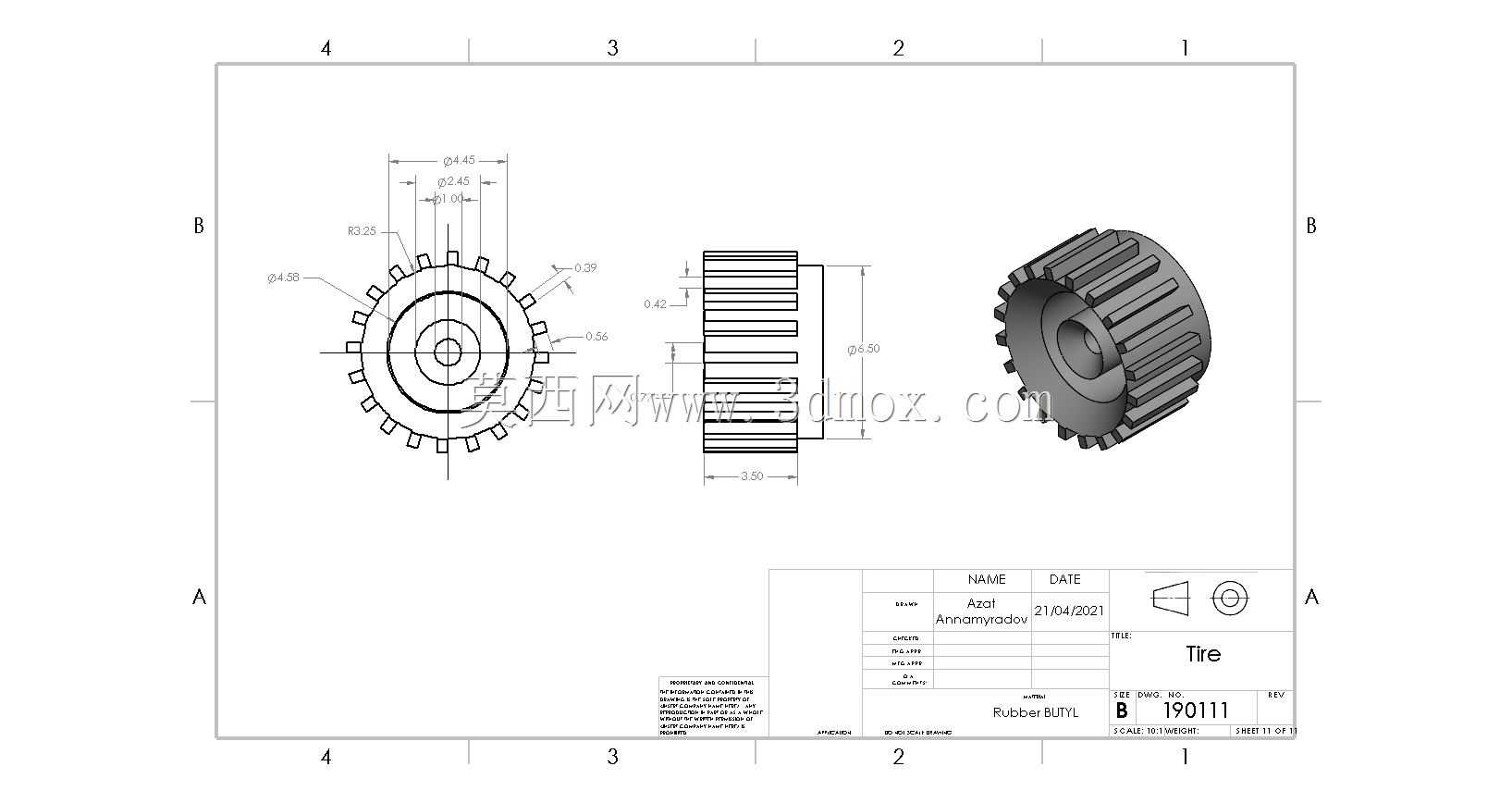

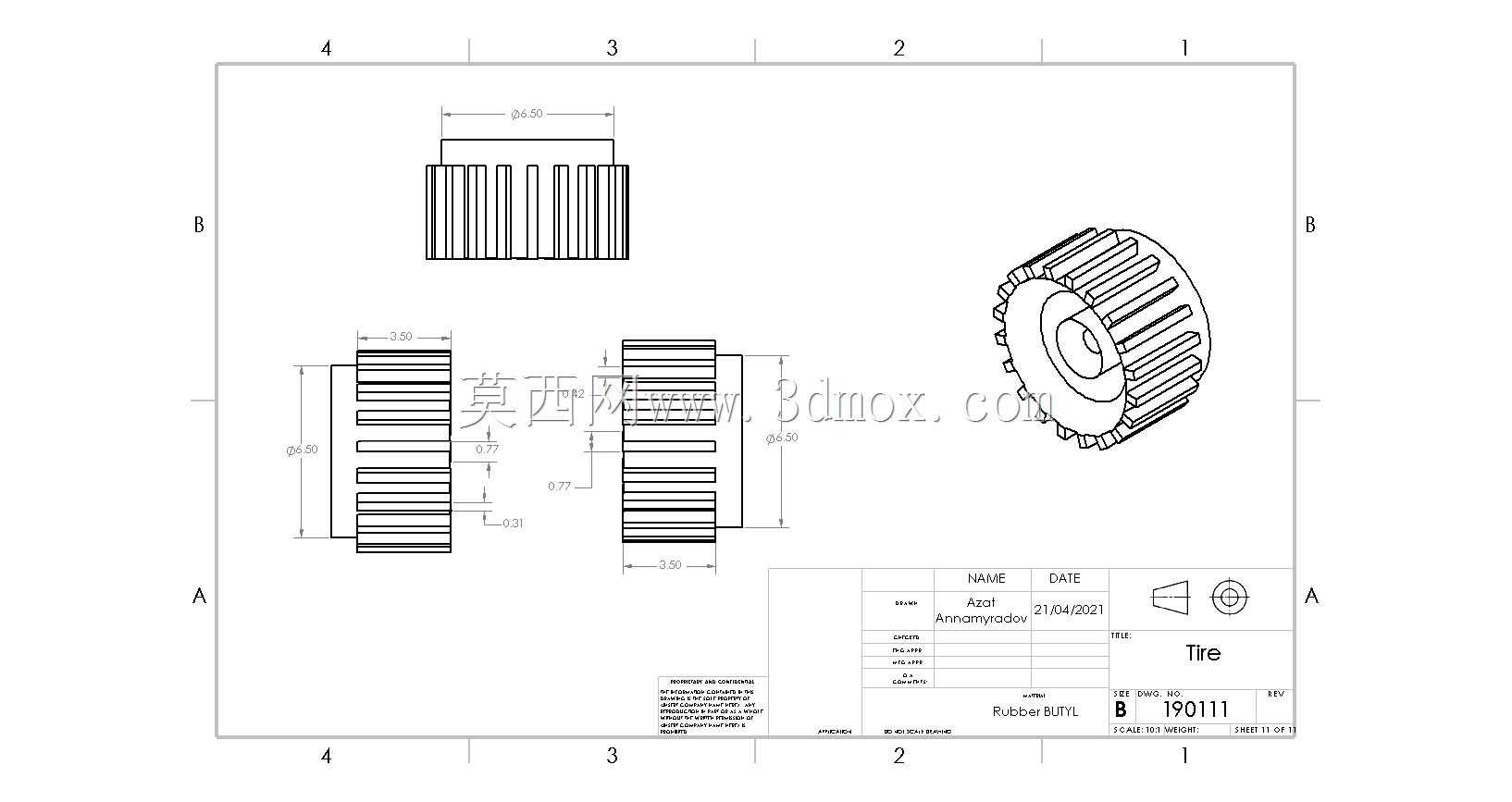

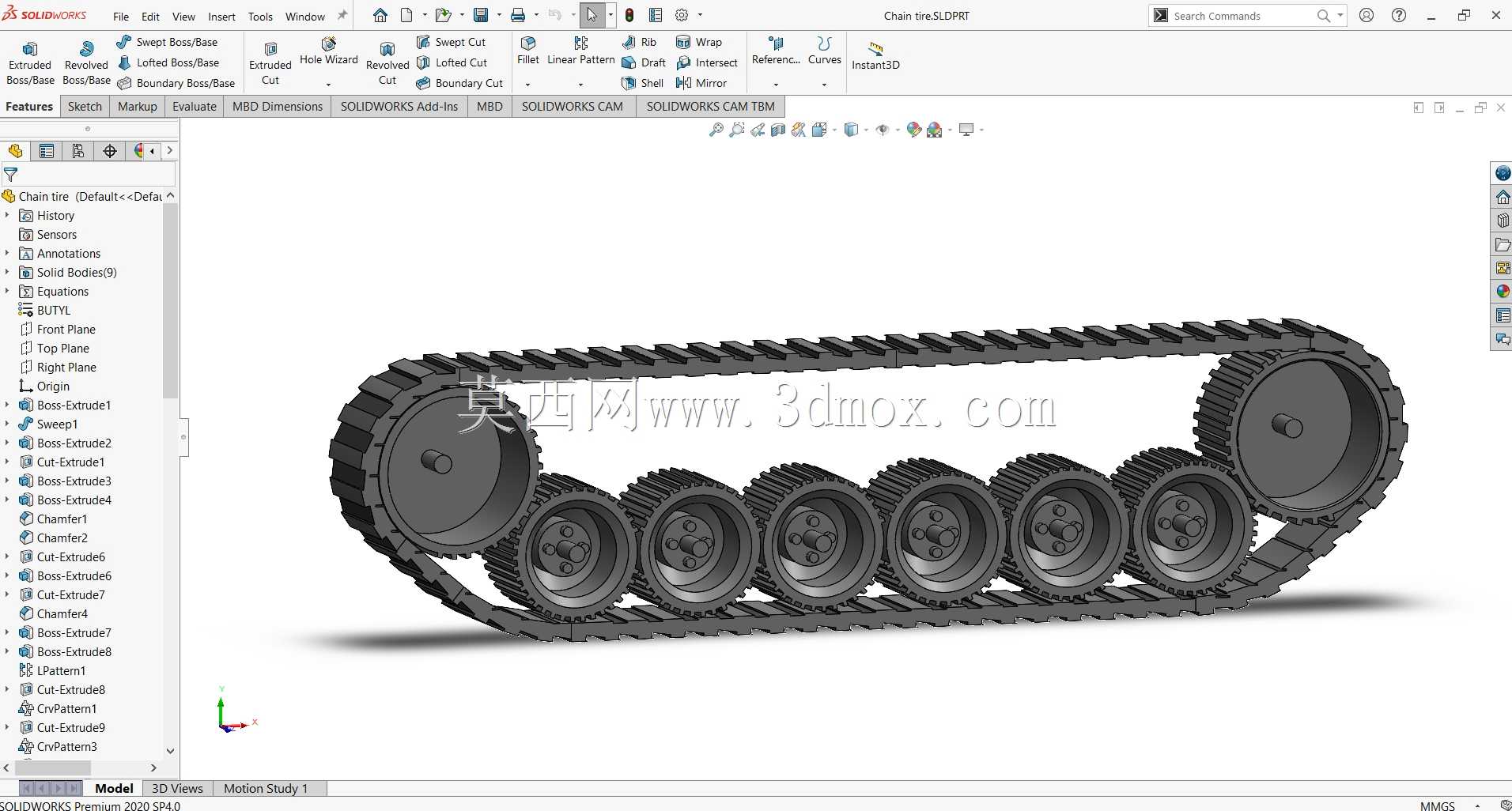

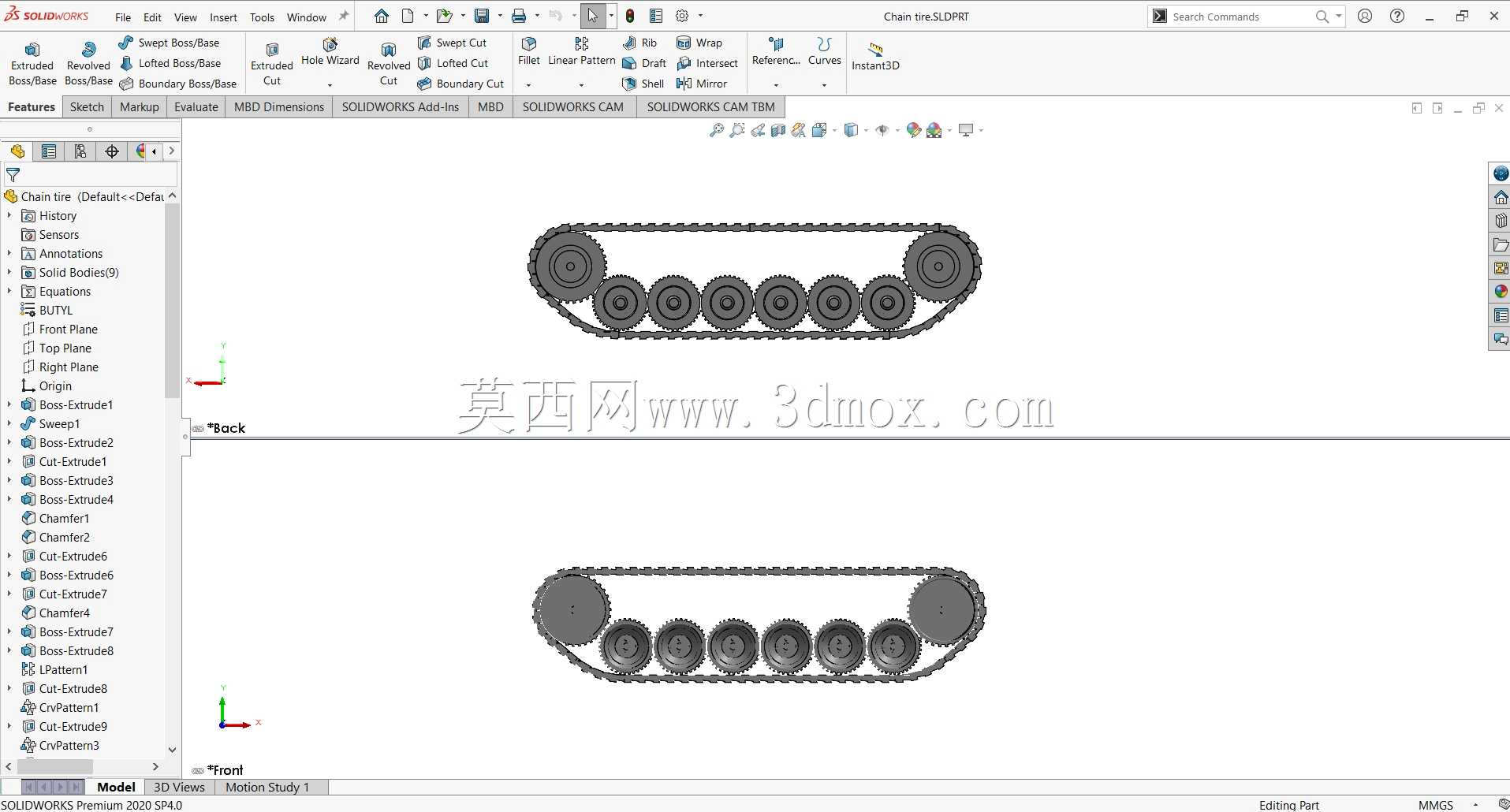

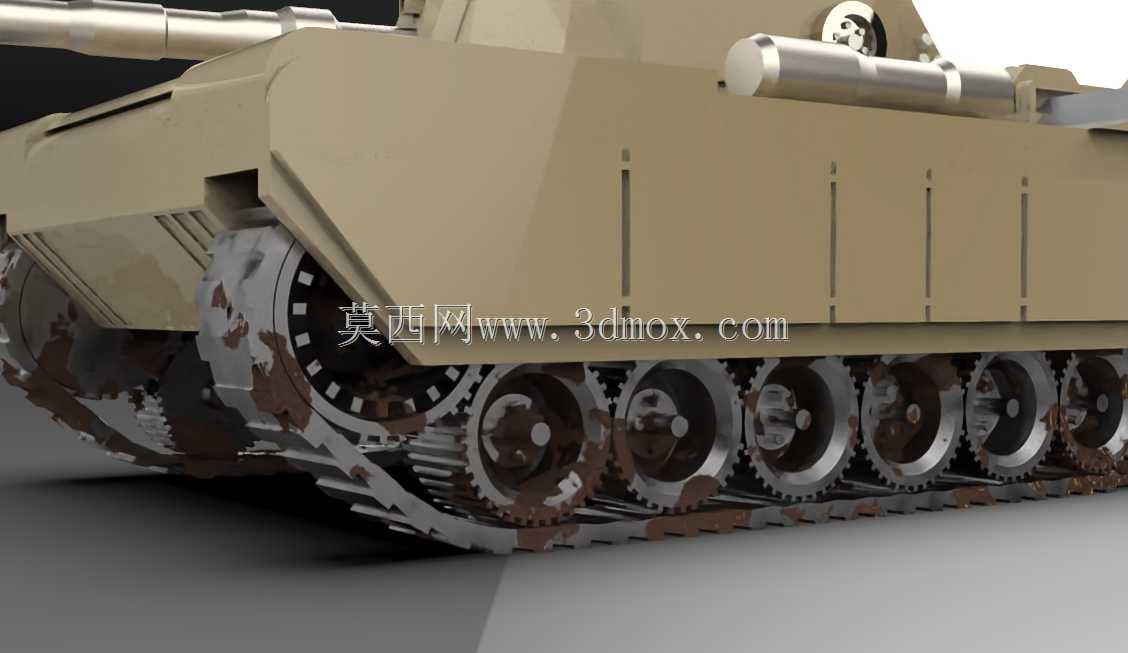

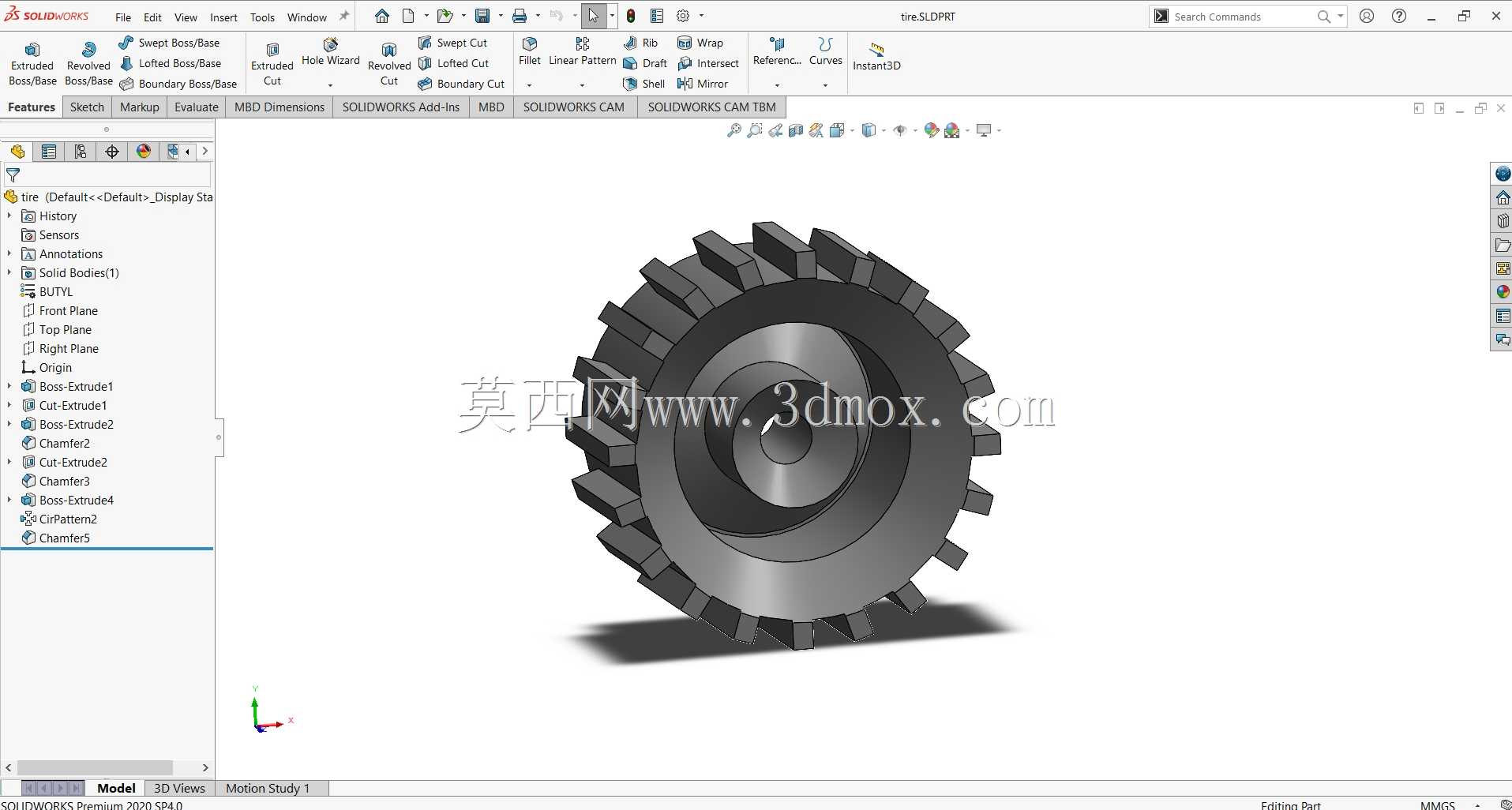

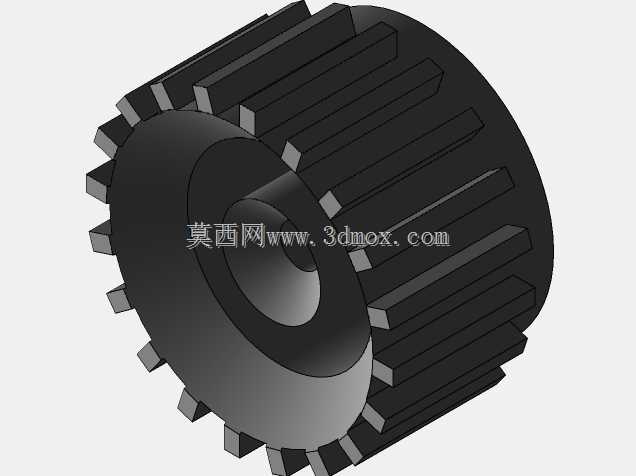

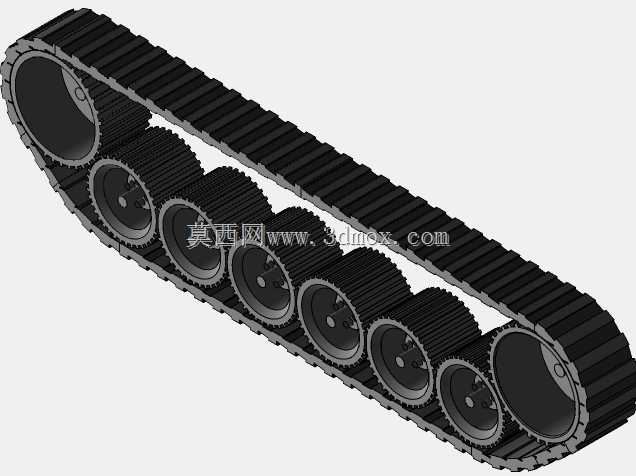

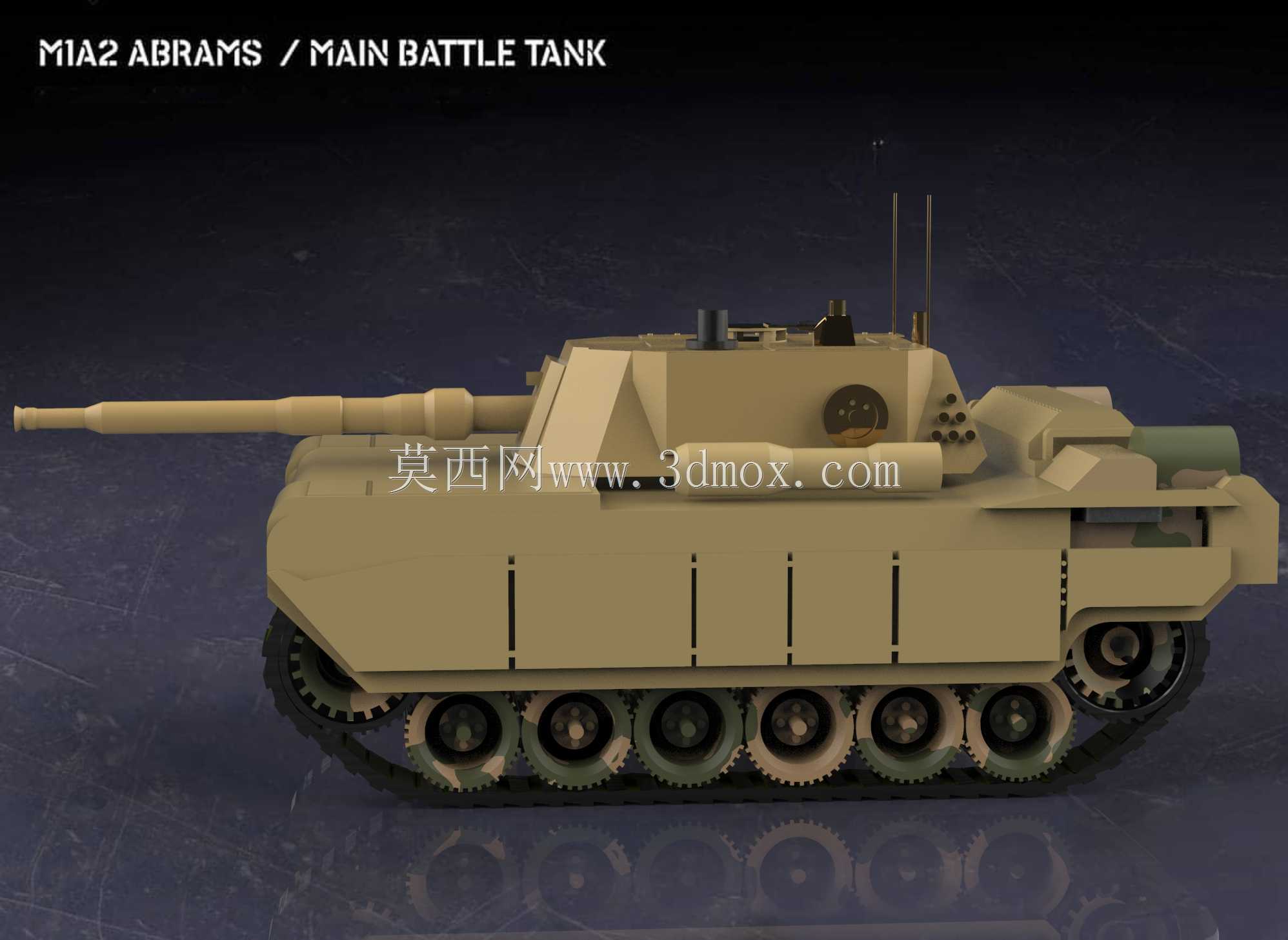

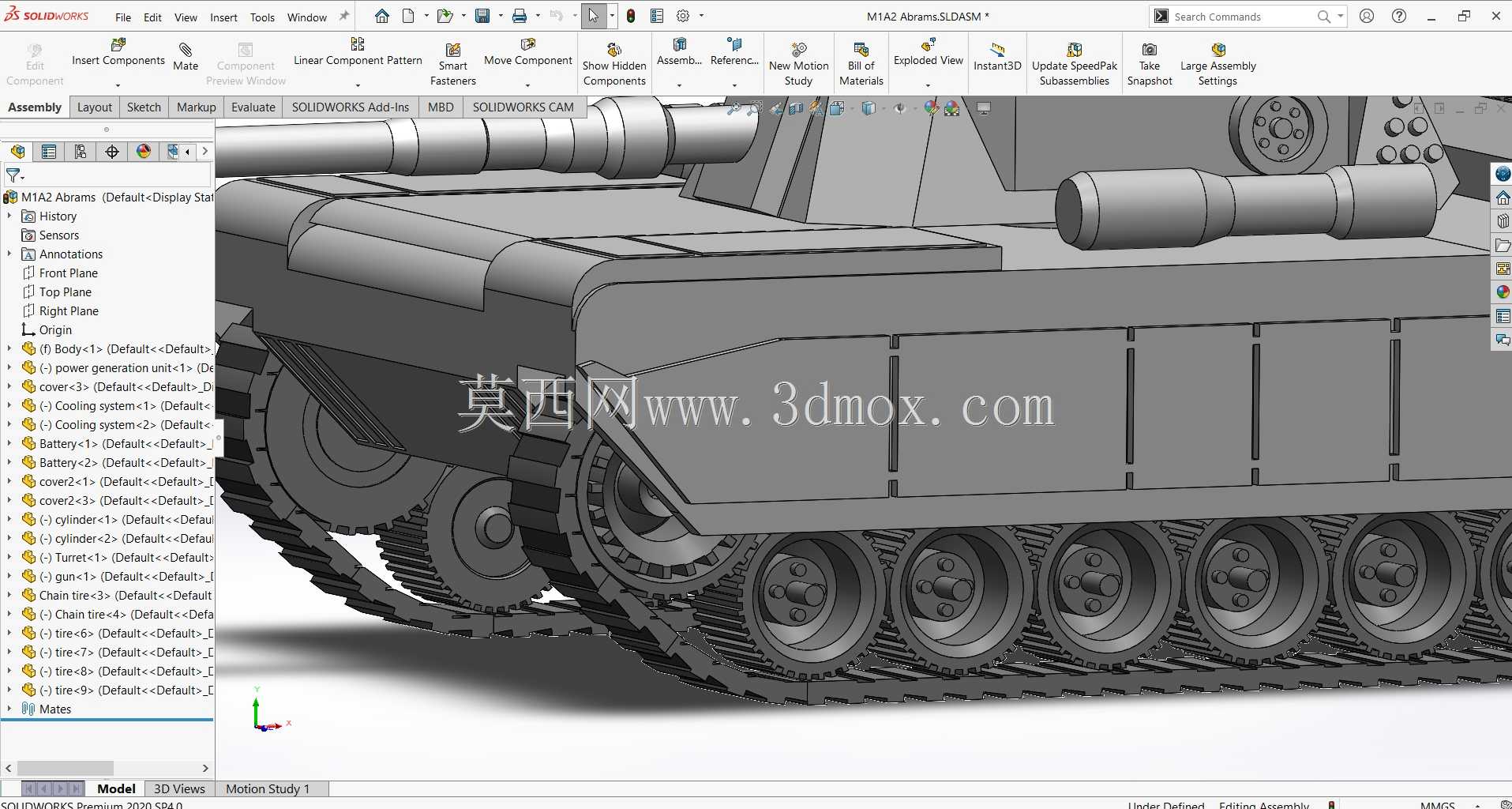

　　行走部分采用主动轮后置、诱导轮前置的履带底盘方案，六对负重轮沿车体底部等距排布，配合托带轮约束履带垂向跳动。履带板做了分节建模，销孔、啮合齿与接地筋的位置关系明确，可用于检查履带包络在悬挂行程极限下是否与裙板、翼子板发生干涉。扭杆悬挂的摇臂轴线与负重轮轮轴保持平行，车体离地间隙、履带接地长度和翼子板顶部高度共同决定了装备通过壕沟、垂直墙与起伏地形时的边界条件。

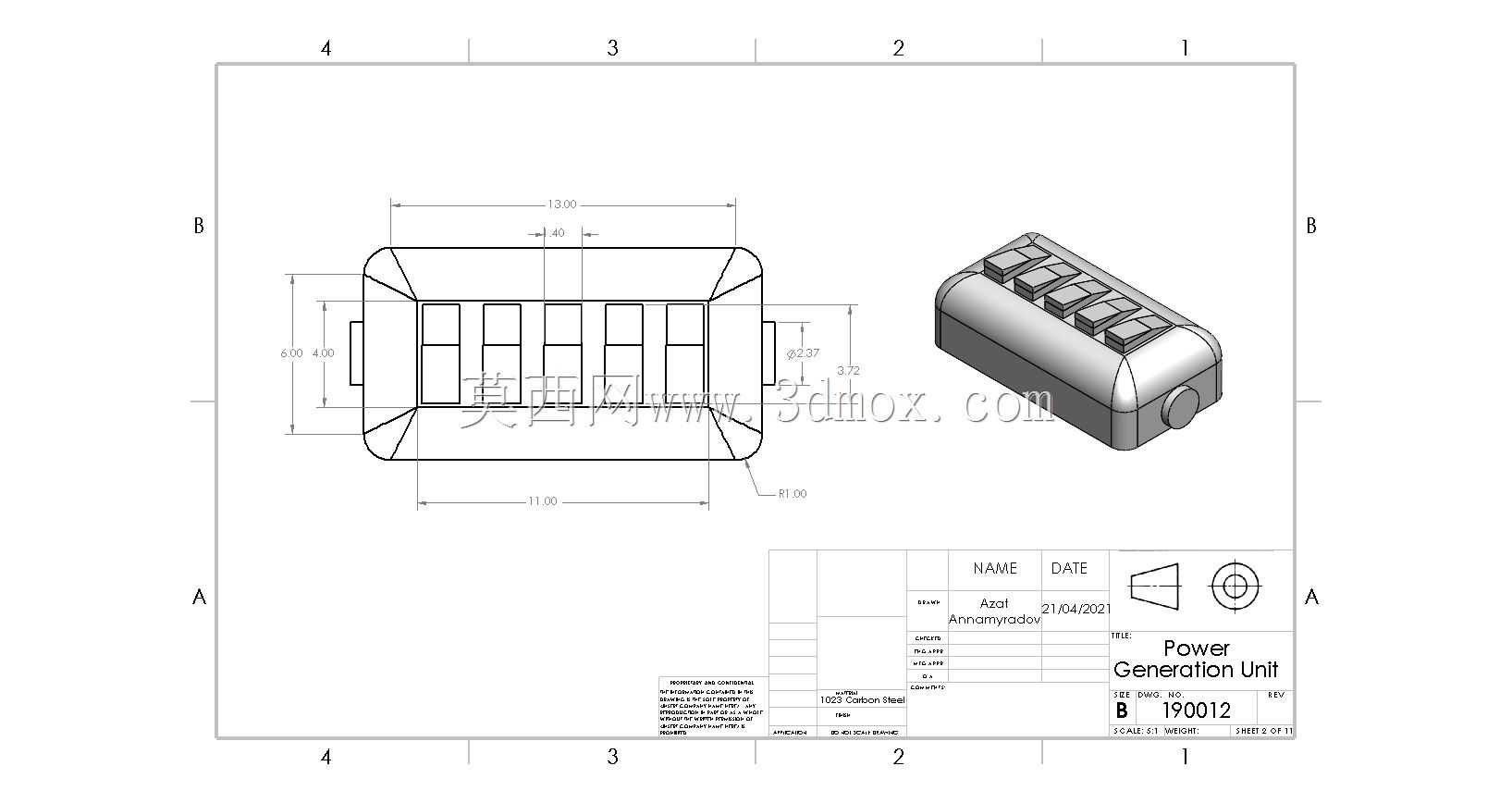

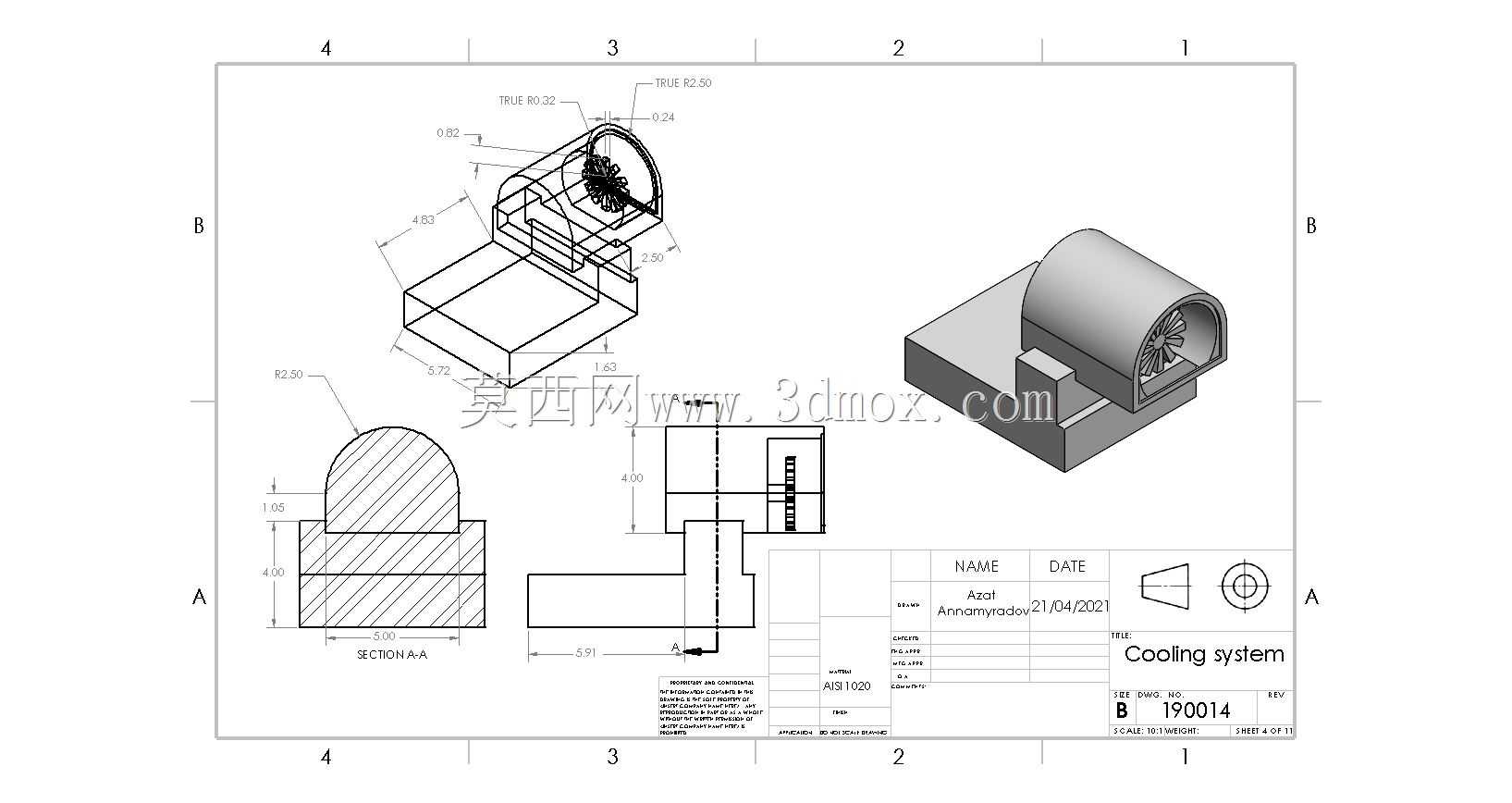

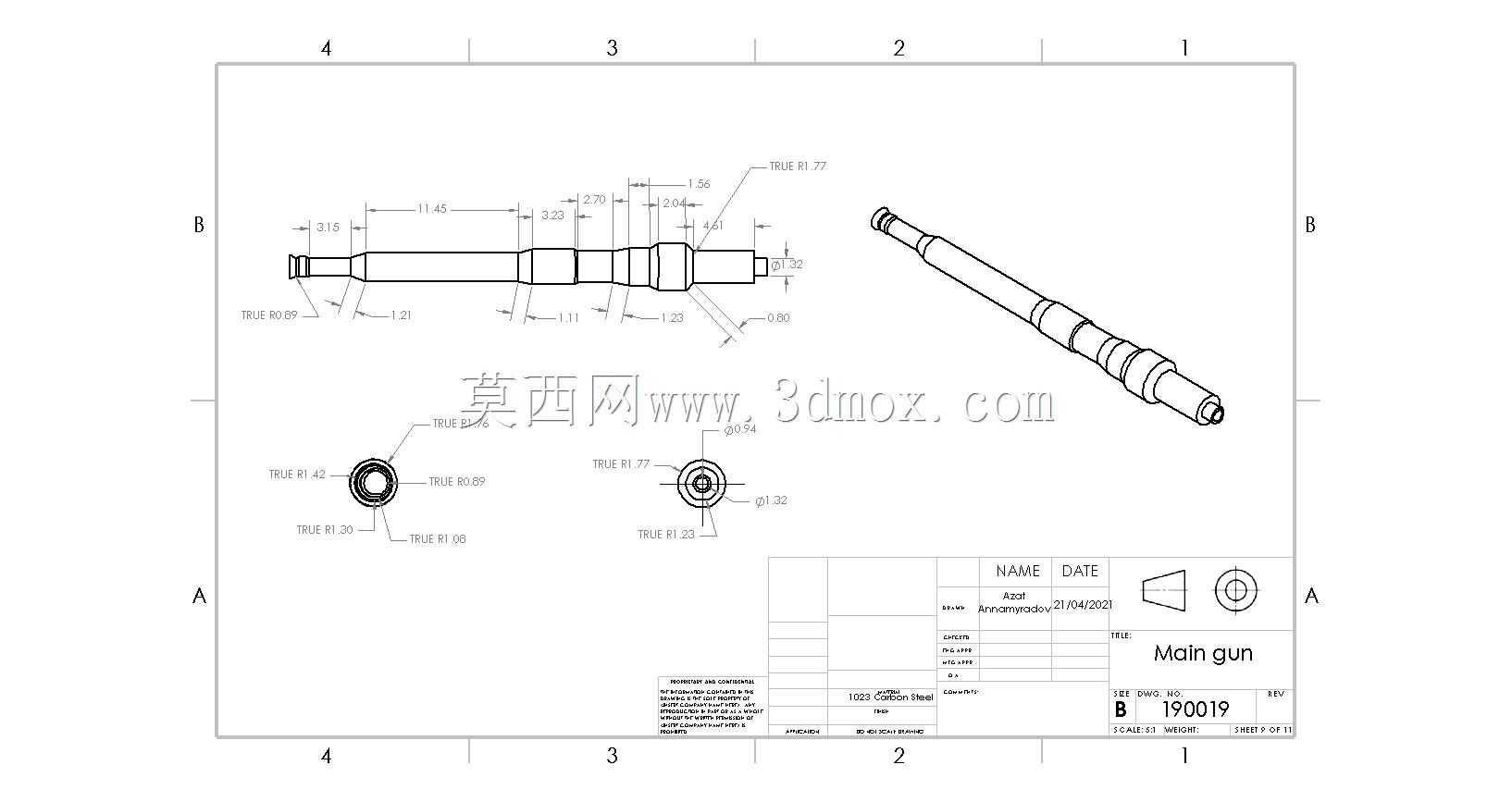

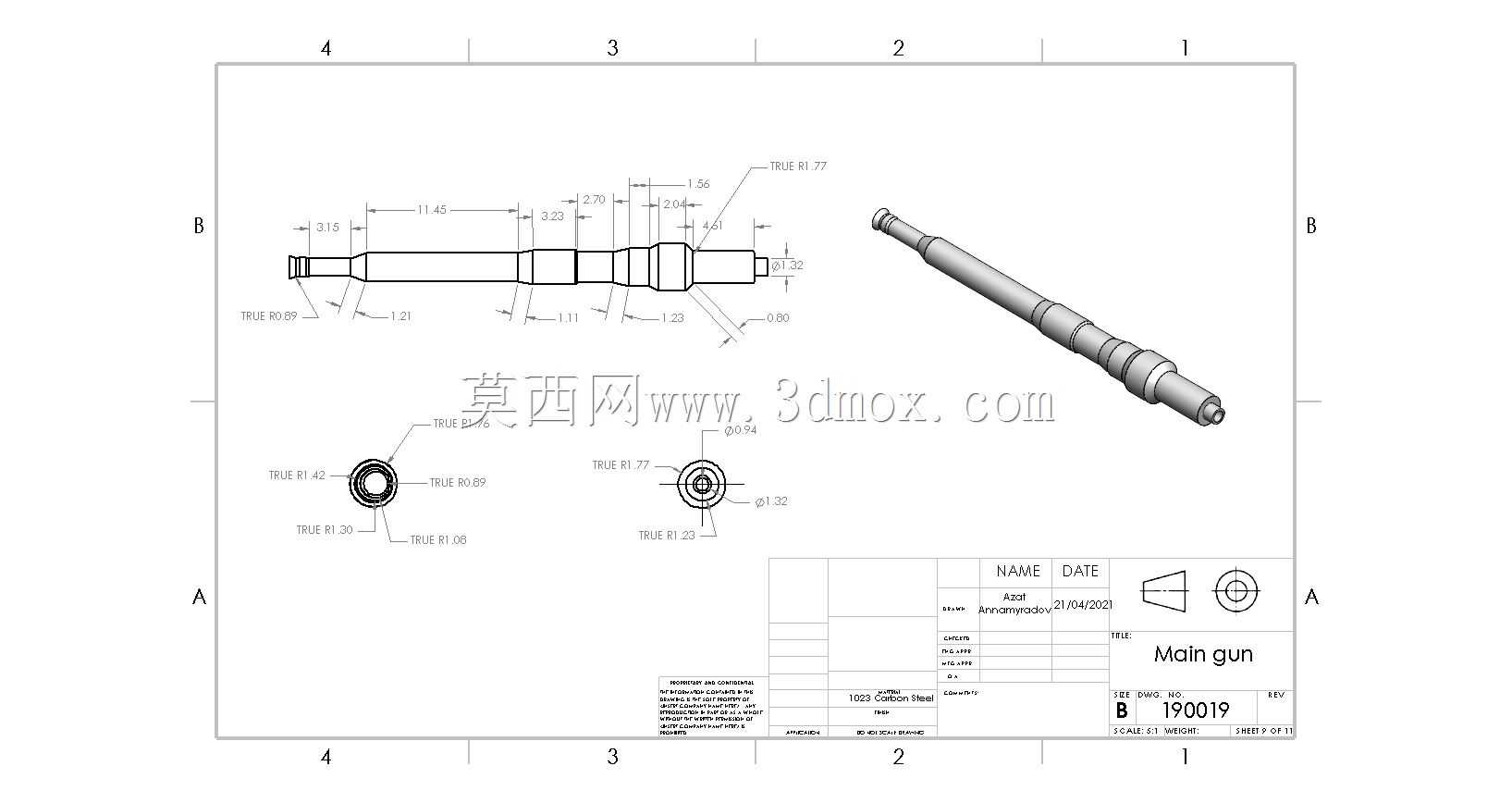

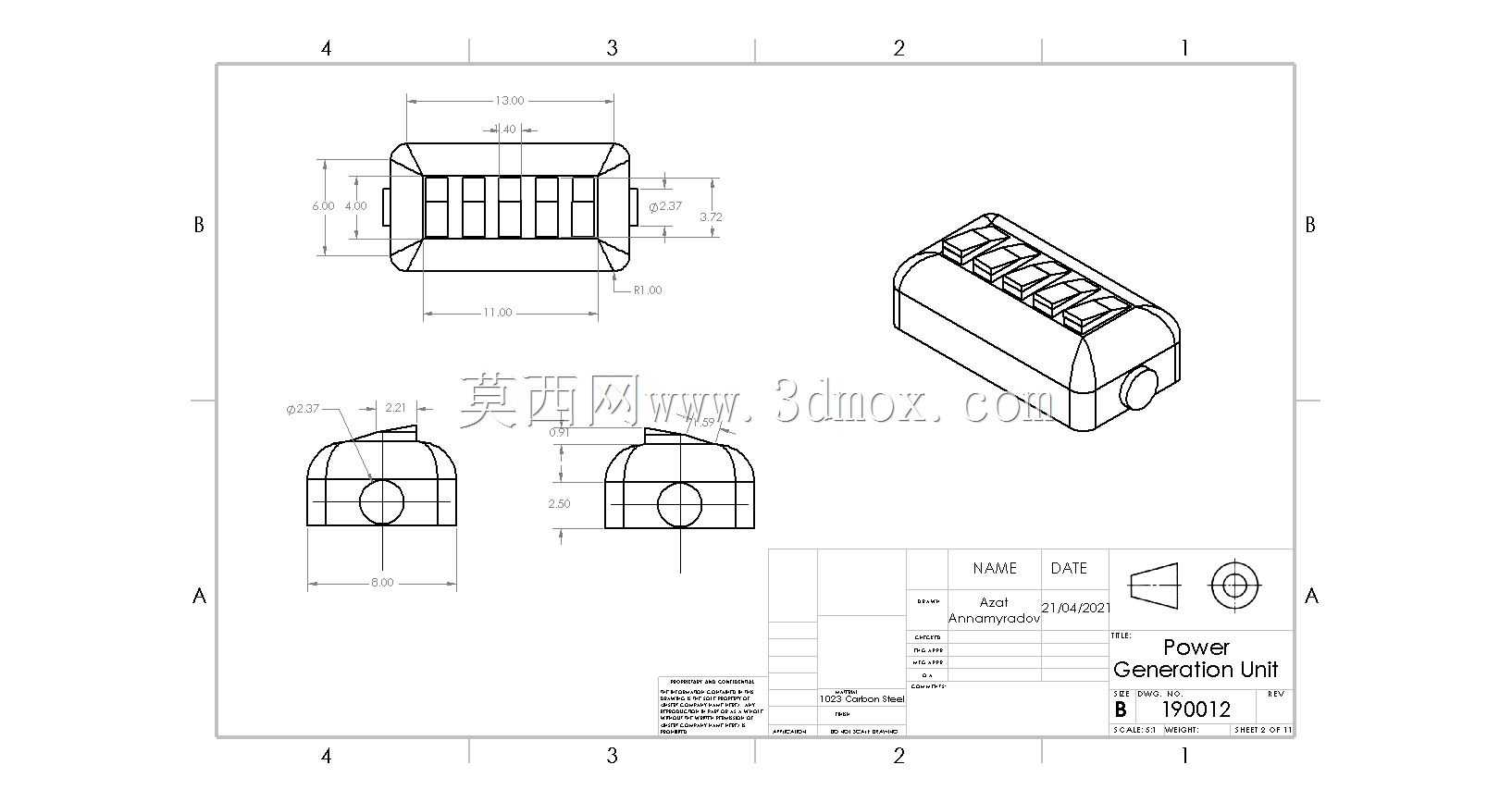

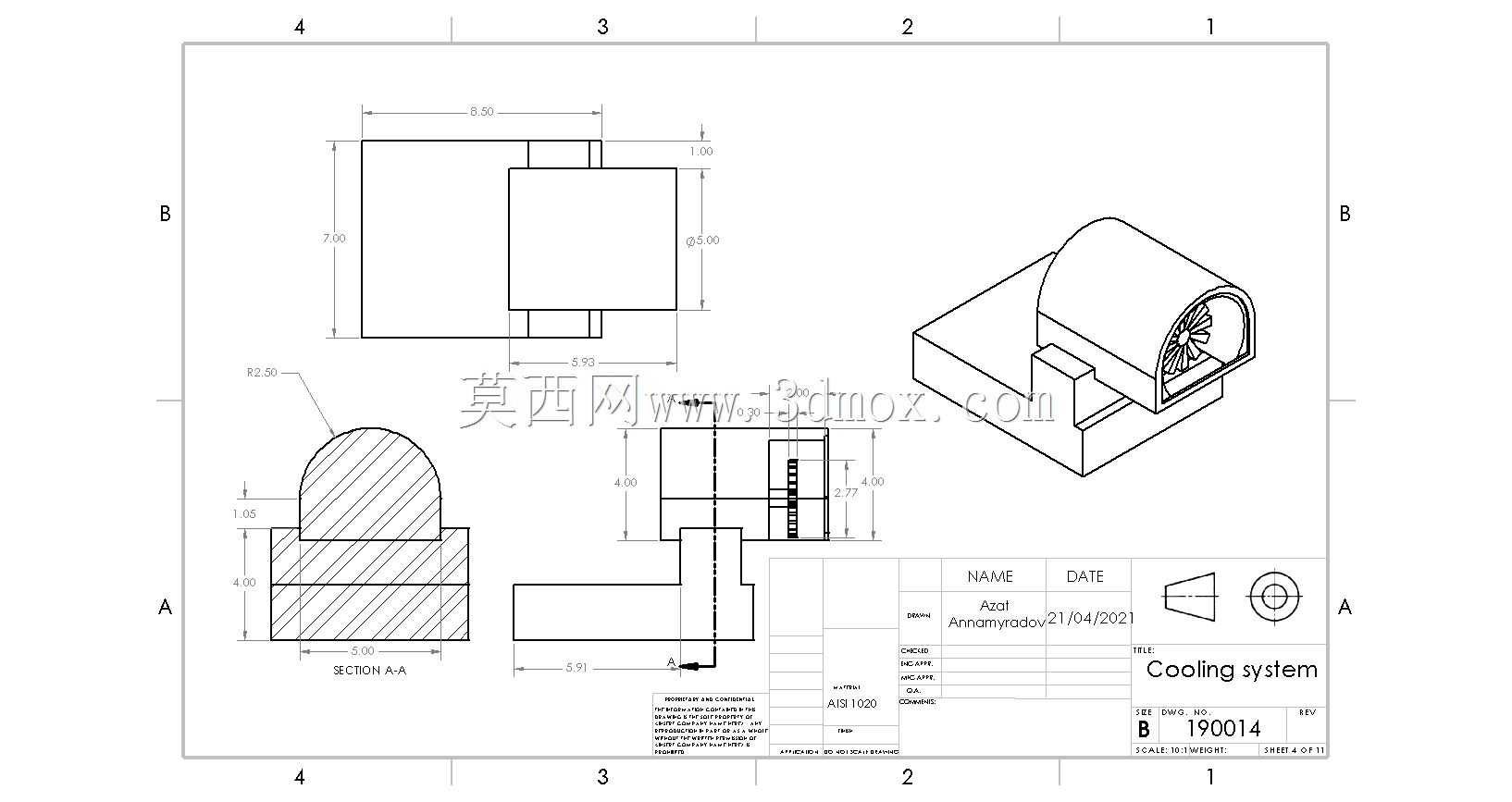

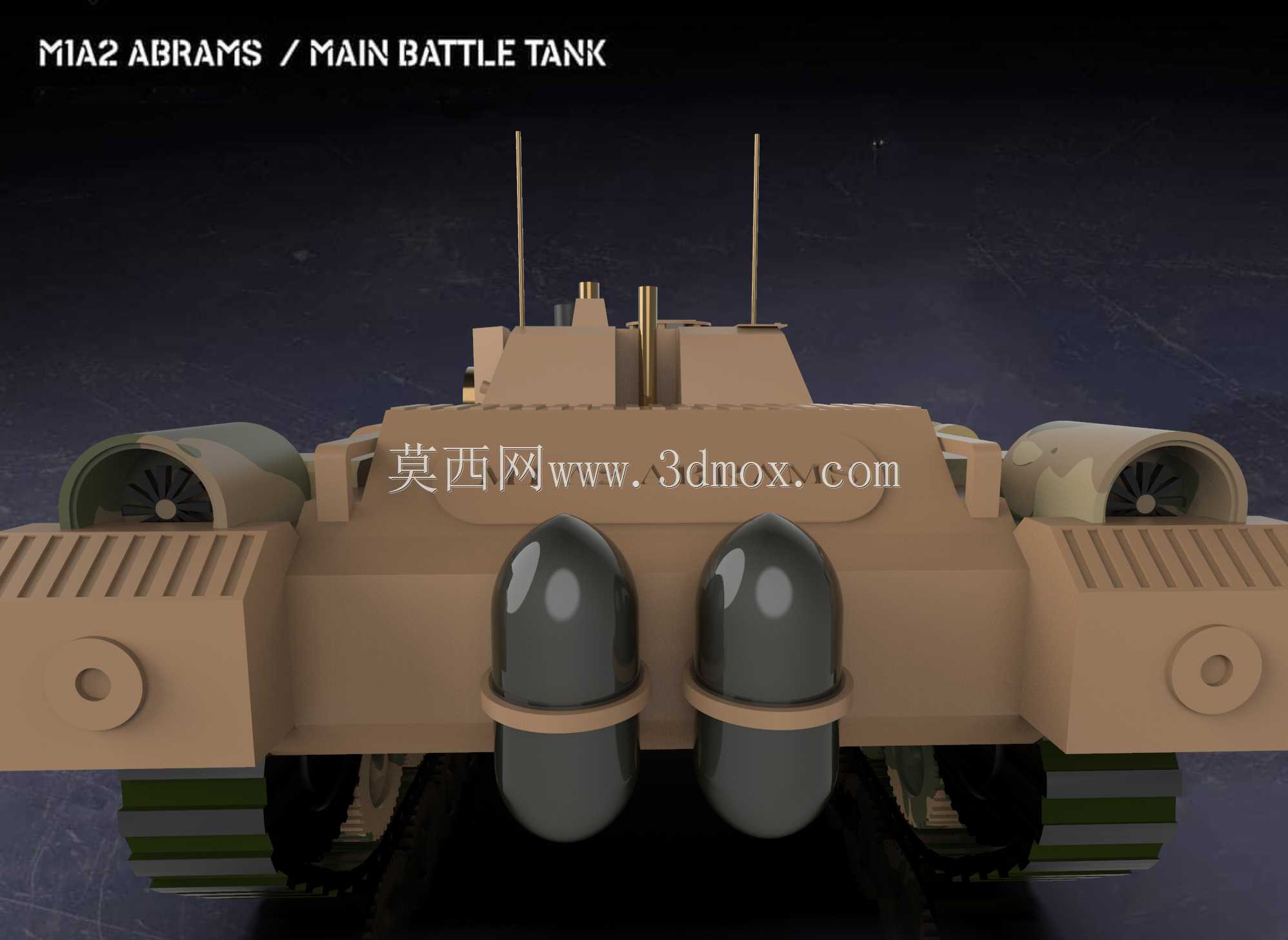

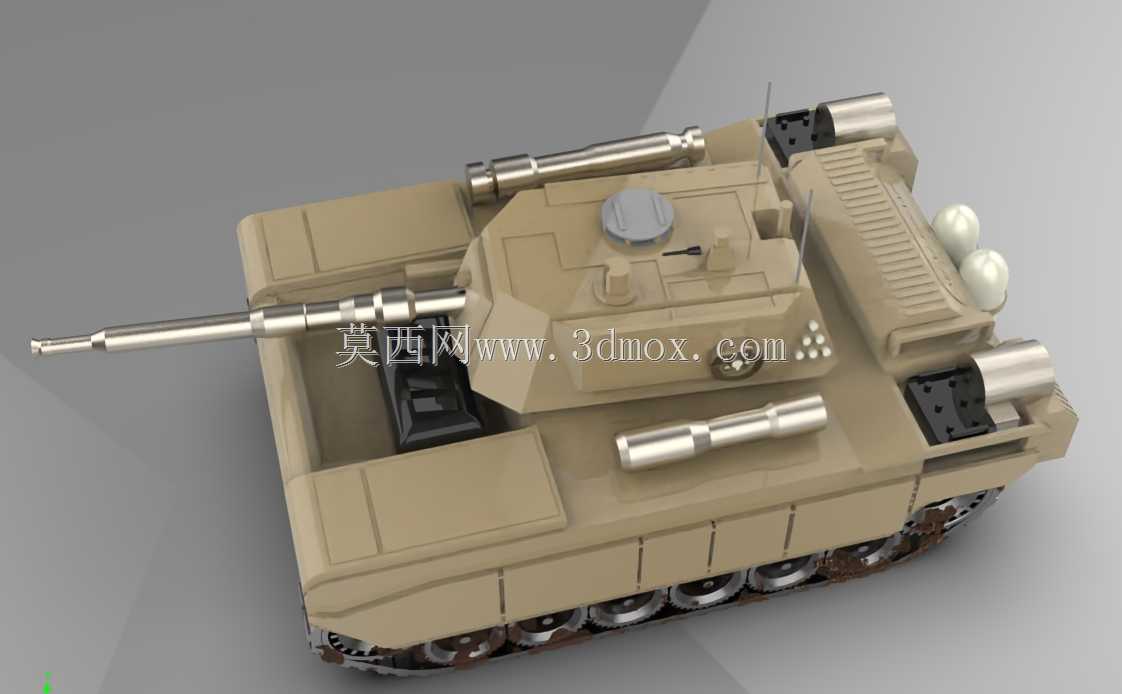

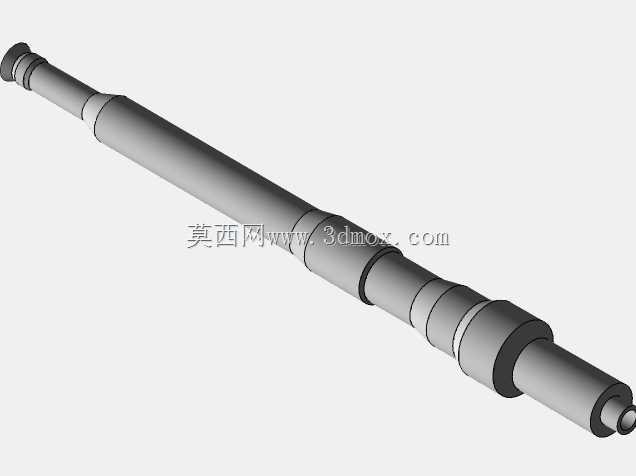

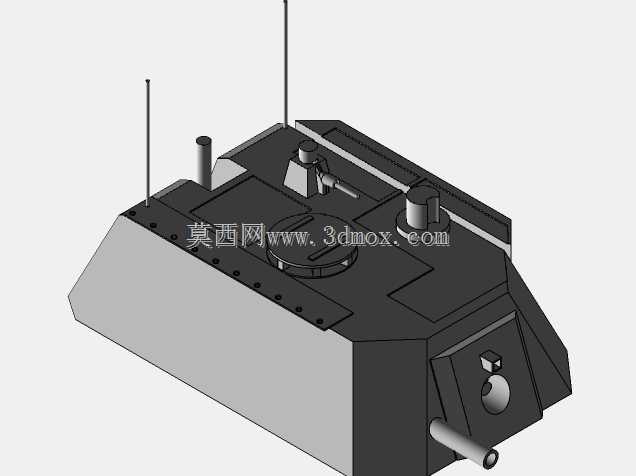

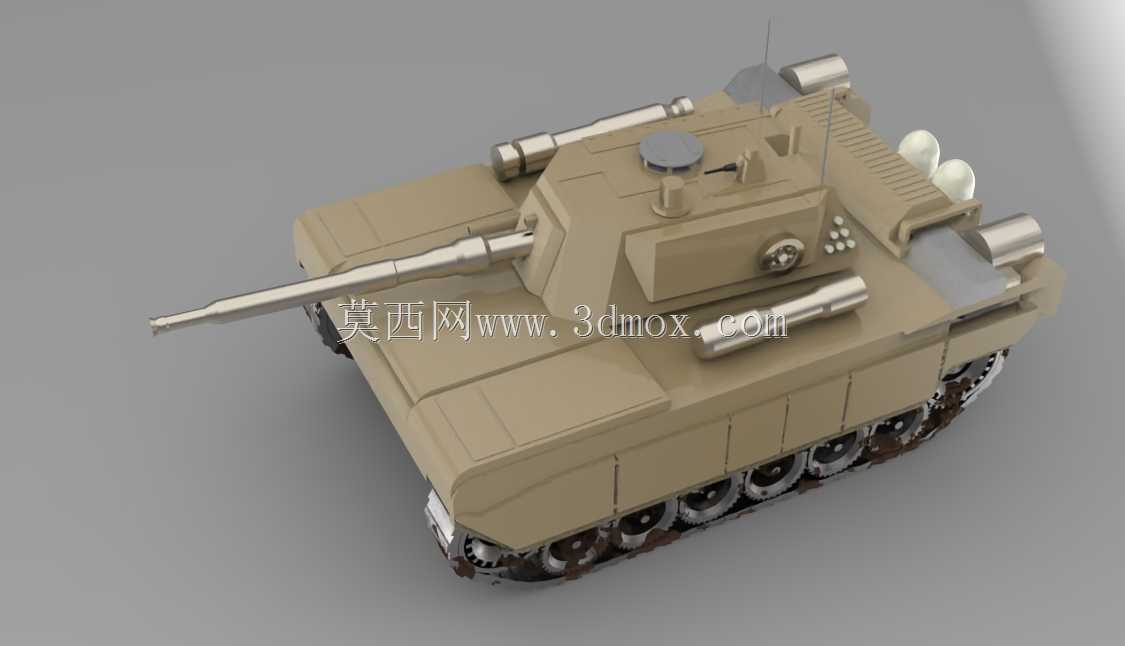

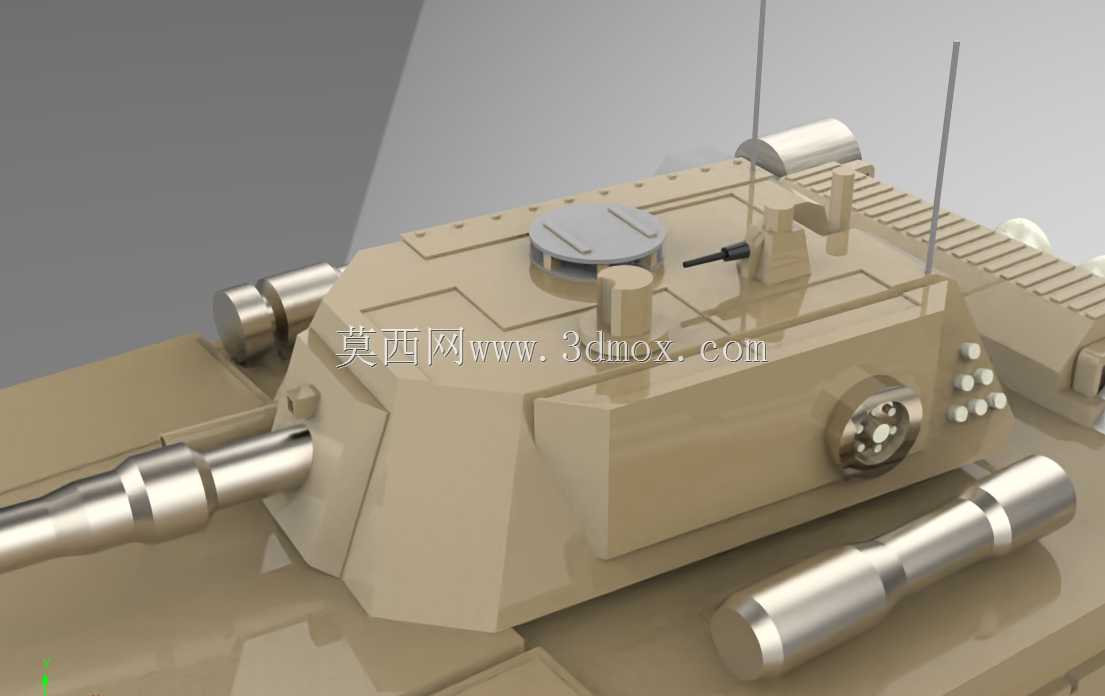

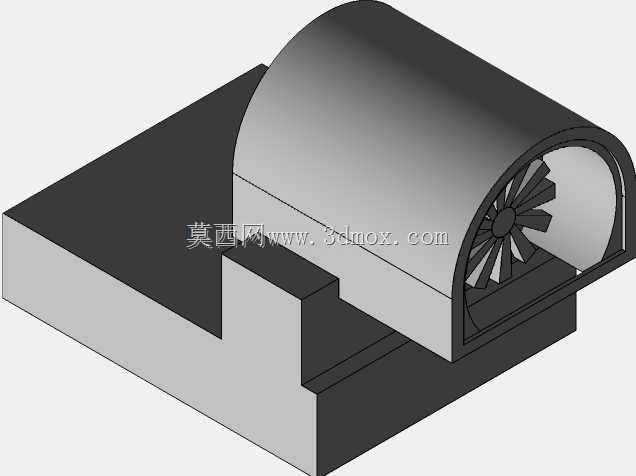

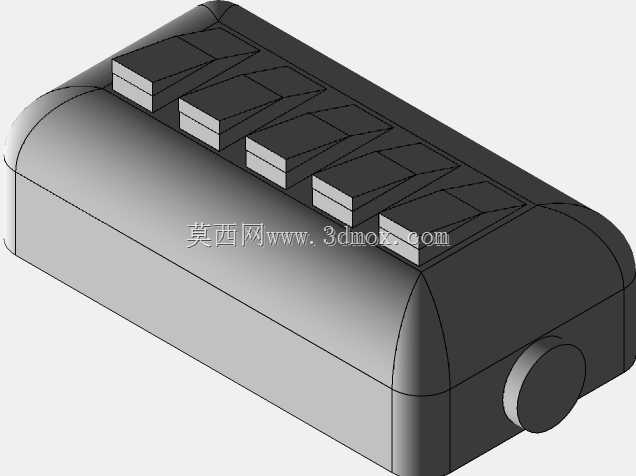

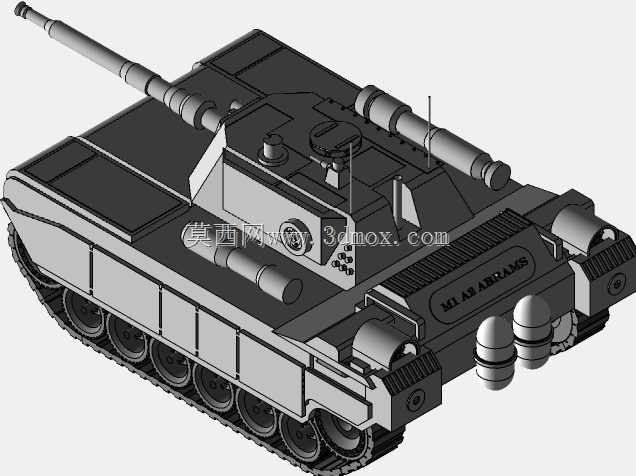

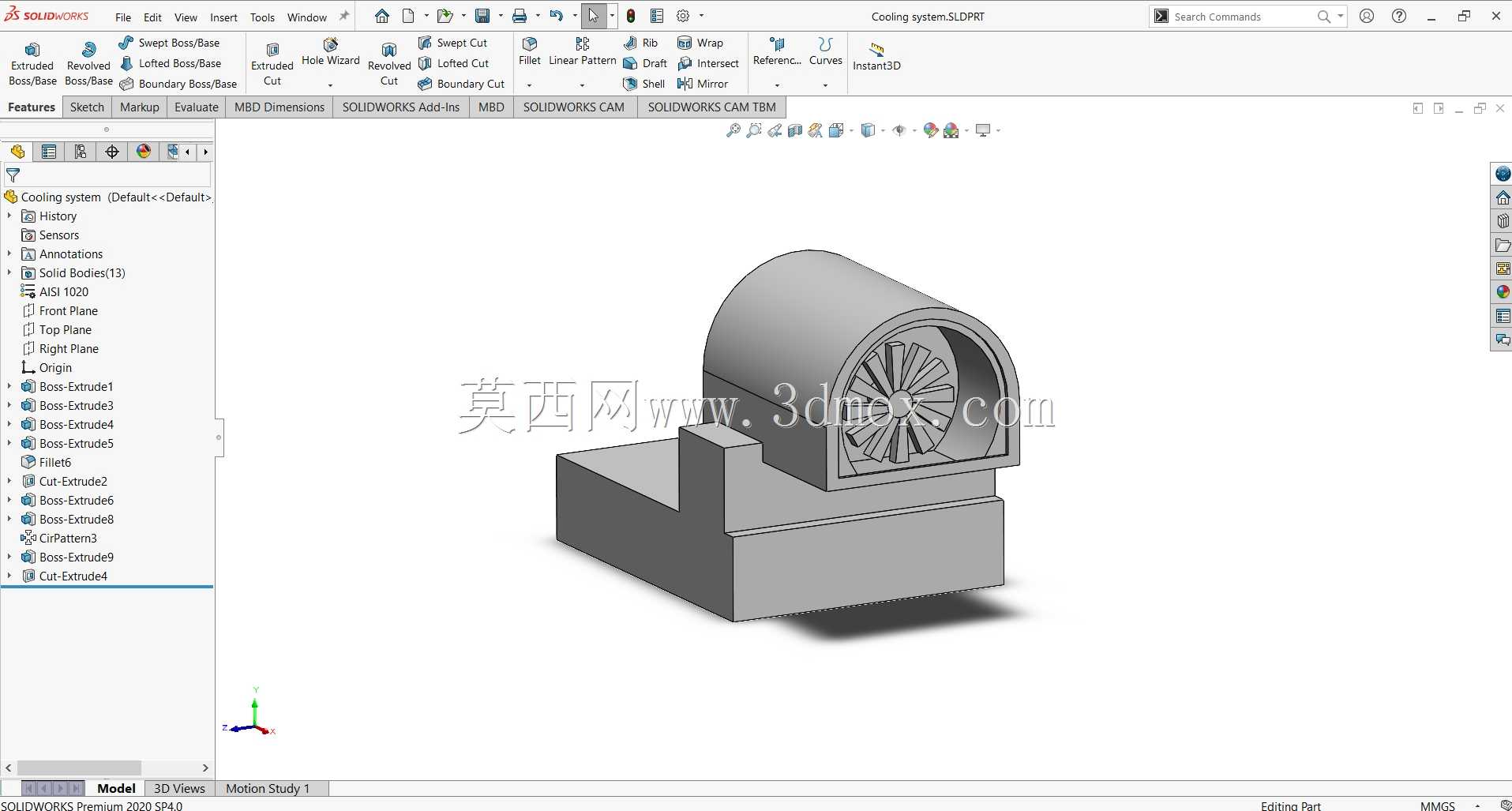

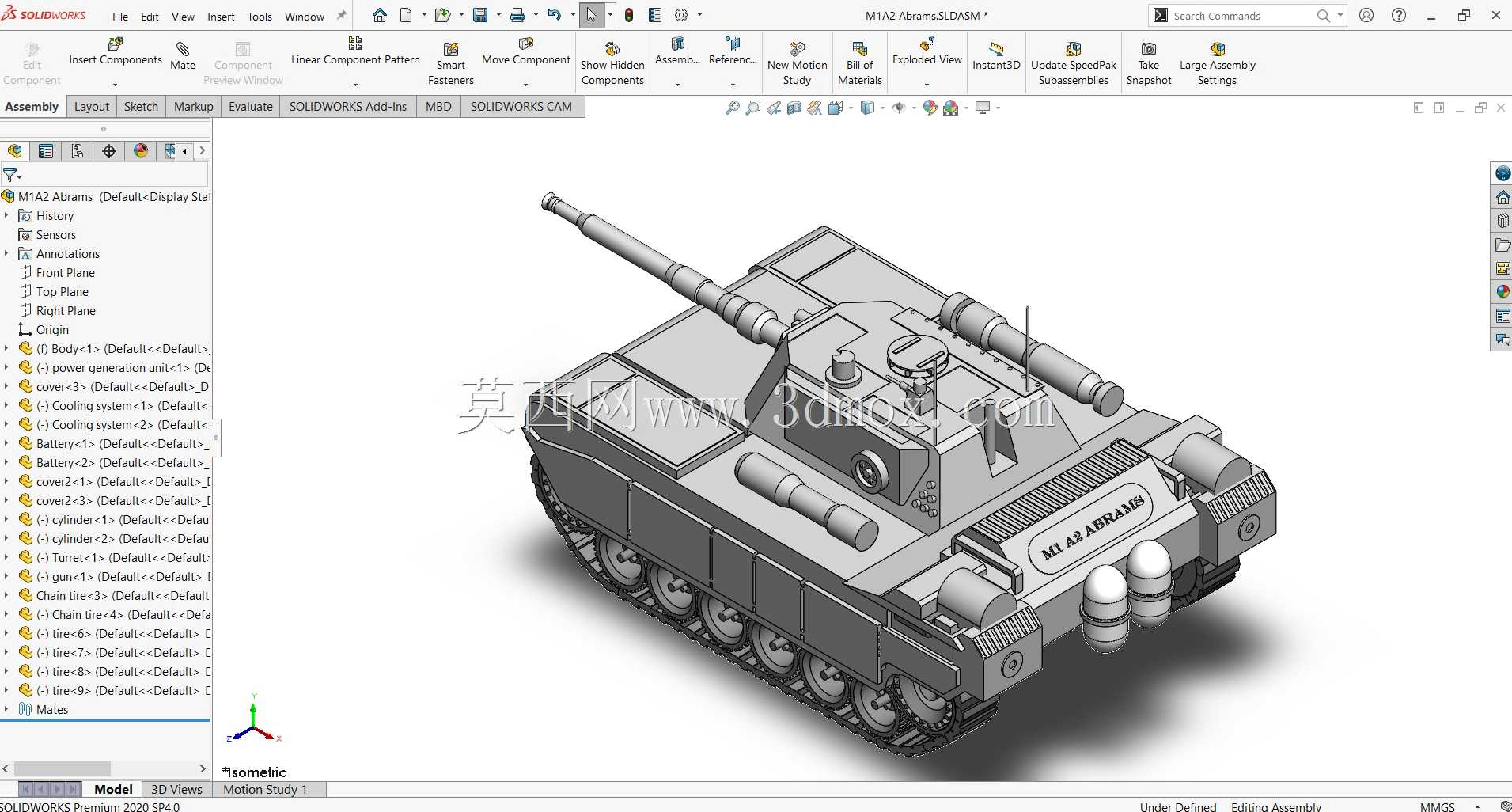

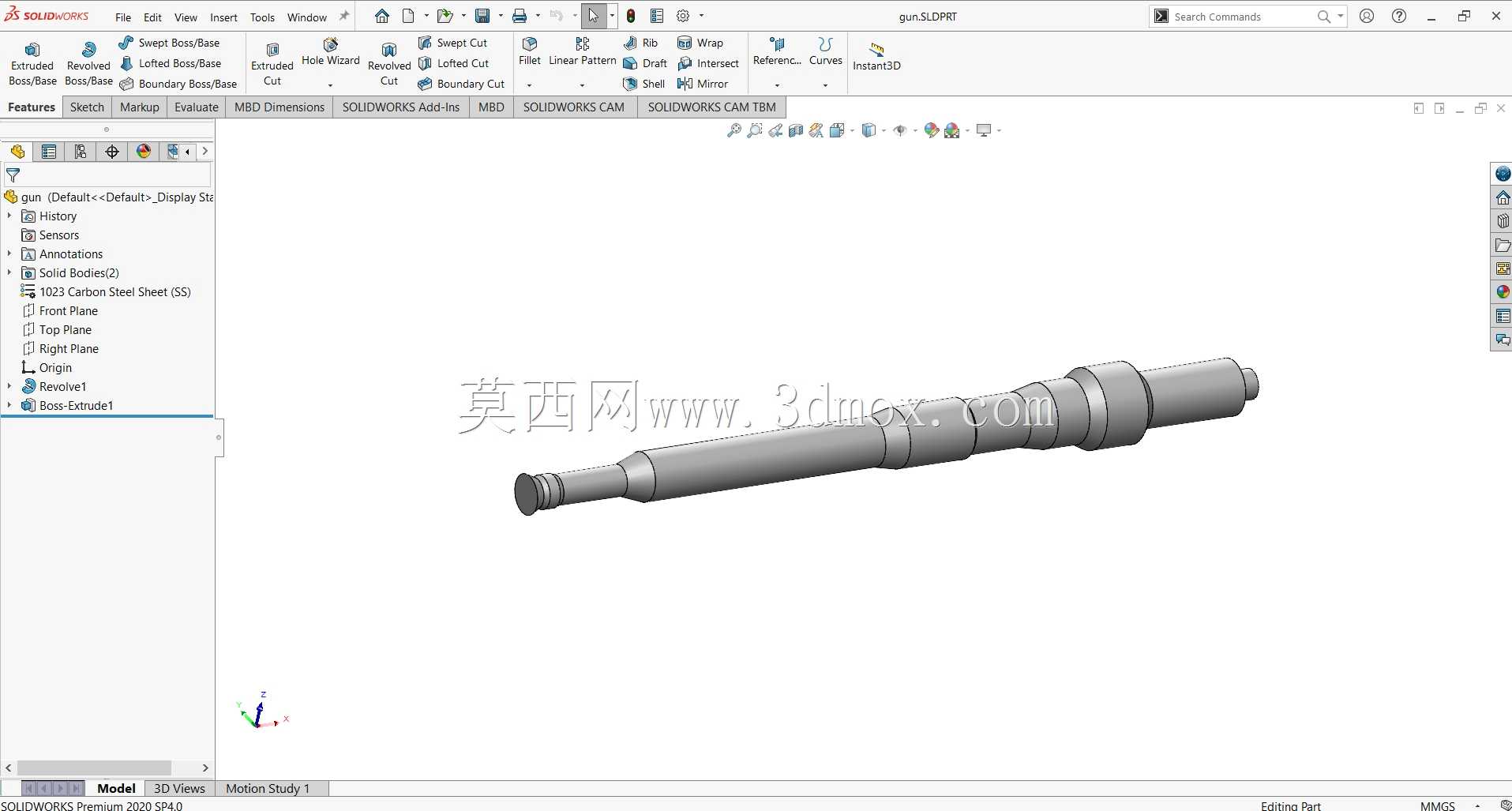

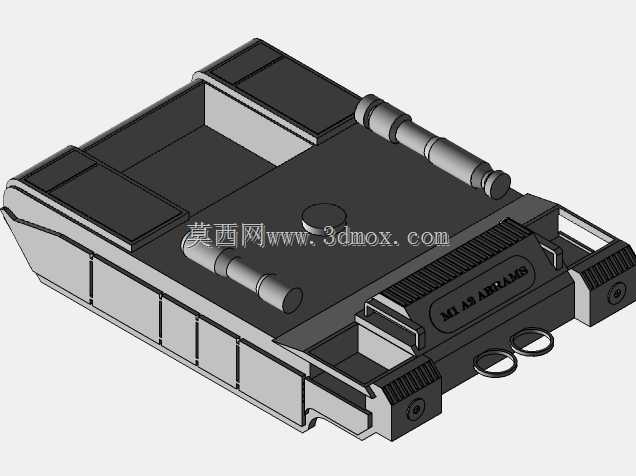

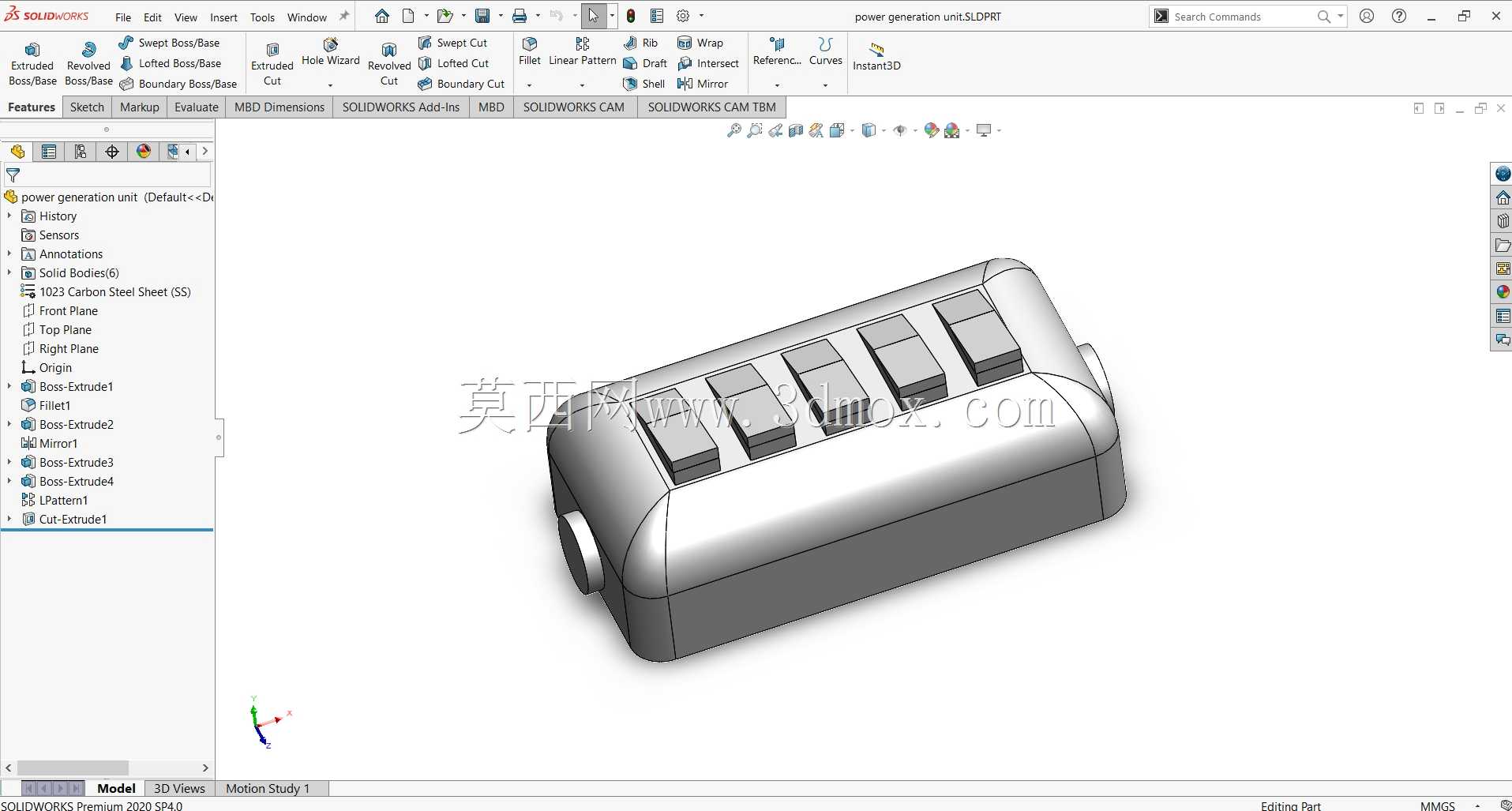

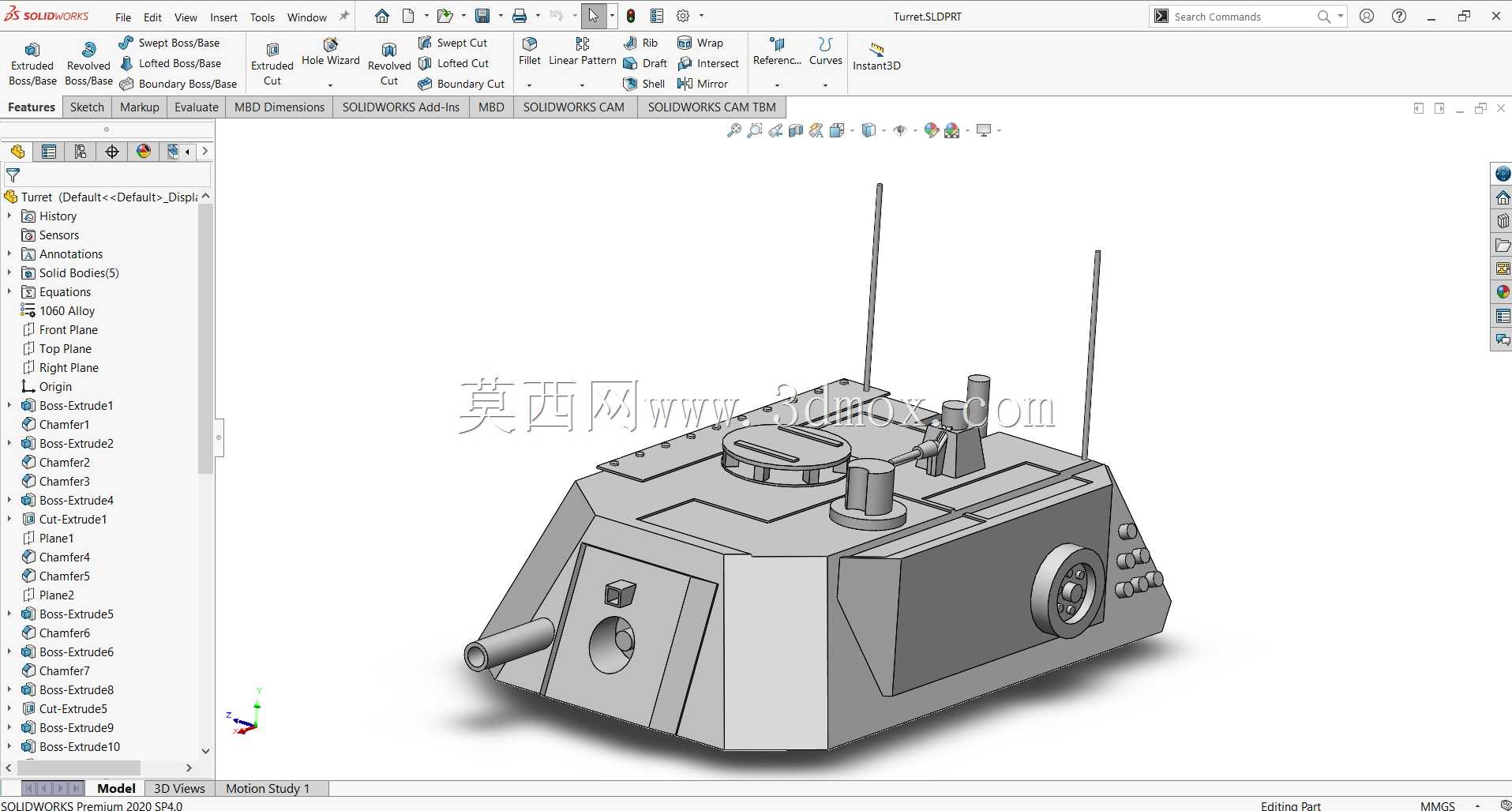

　　动力舱布置在车体尾部，顶部散热格栅、排气百叶窗与尾装甲板的开孔对应冷却风道走向；炮塔尾部弹药舱隔舱的轮廓单独体现，舱门与泄压板方向符合尾舱泄压设计思路。炮塔中央长身管火炮带热护套与抽气装置，炮口基准装置、并列机枪、车长周视镜、炮长瞄准镜以及多组烟幕弹发射器均按实车相对位置装配，天线基座、储物篮、牵引钩、灯具与扶手脚蹬等细节没有省略，能够支撑总装校核、维修性演示与作战流程模拟。

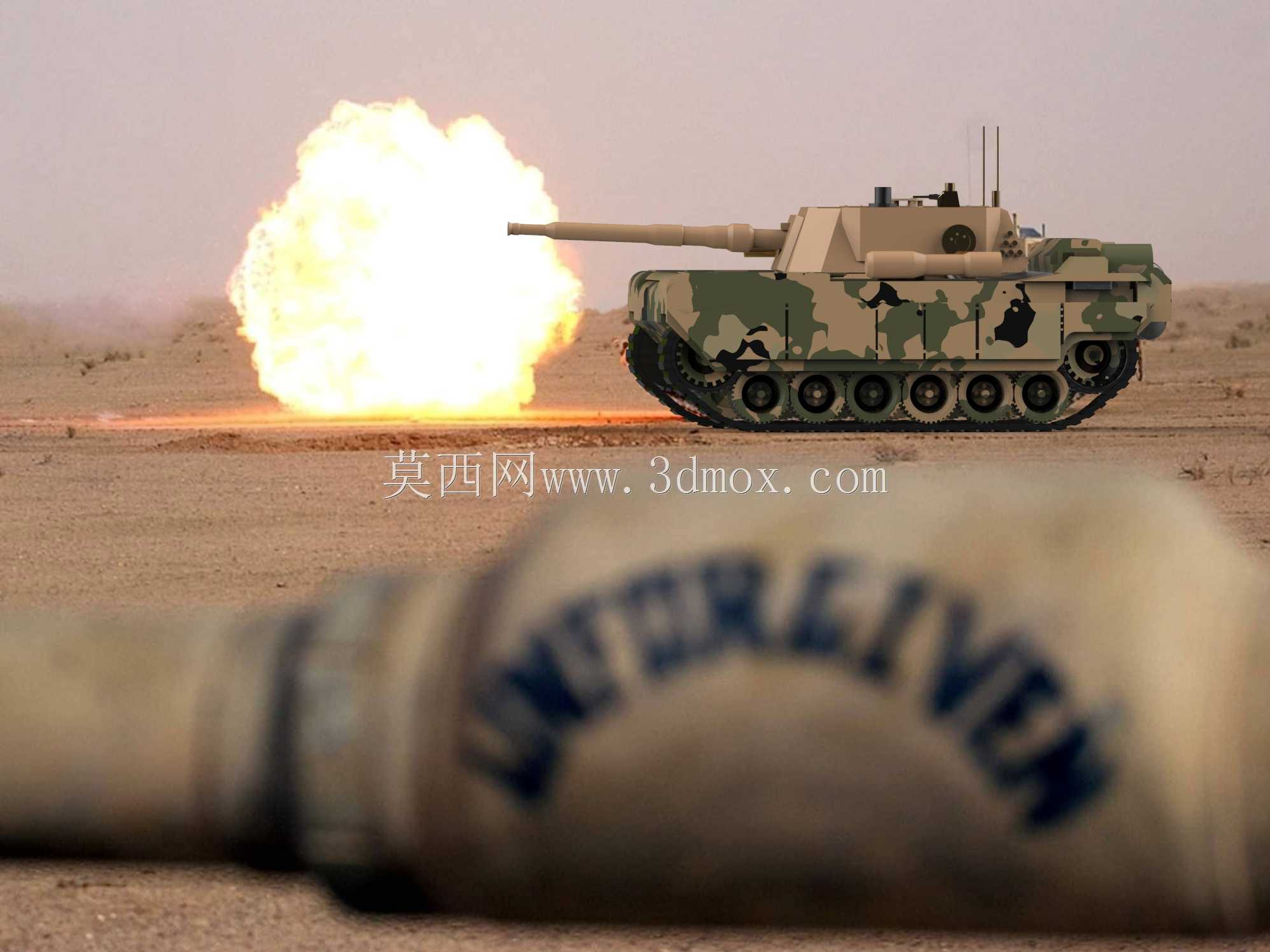

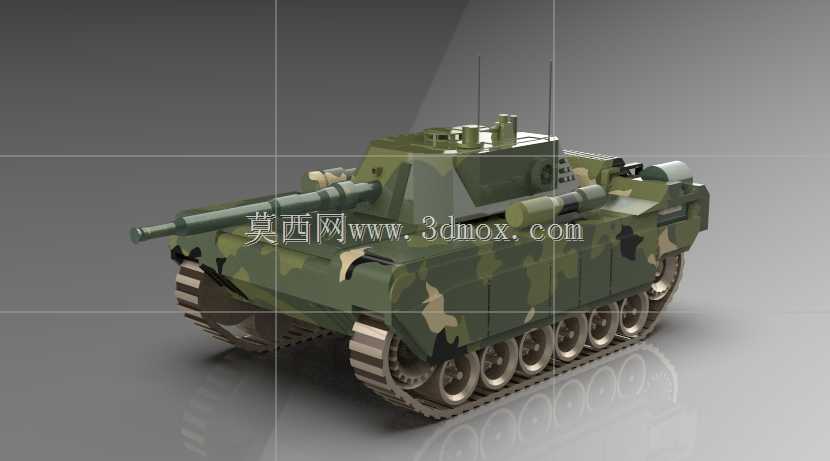

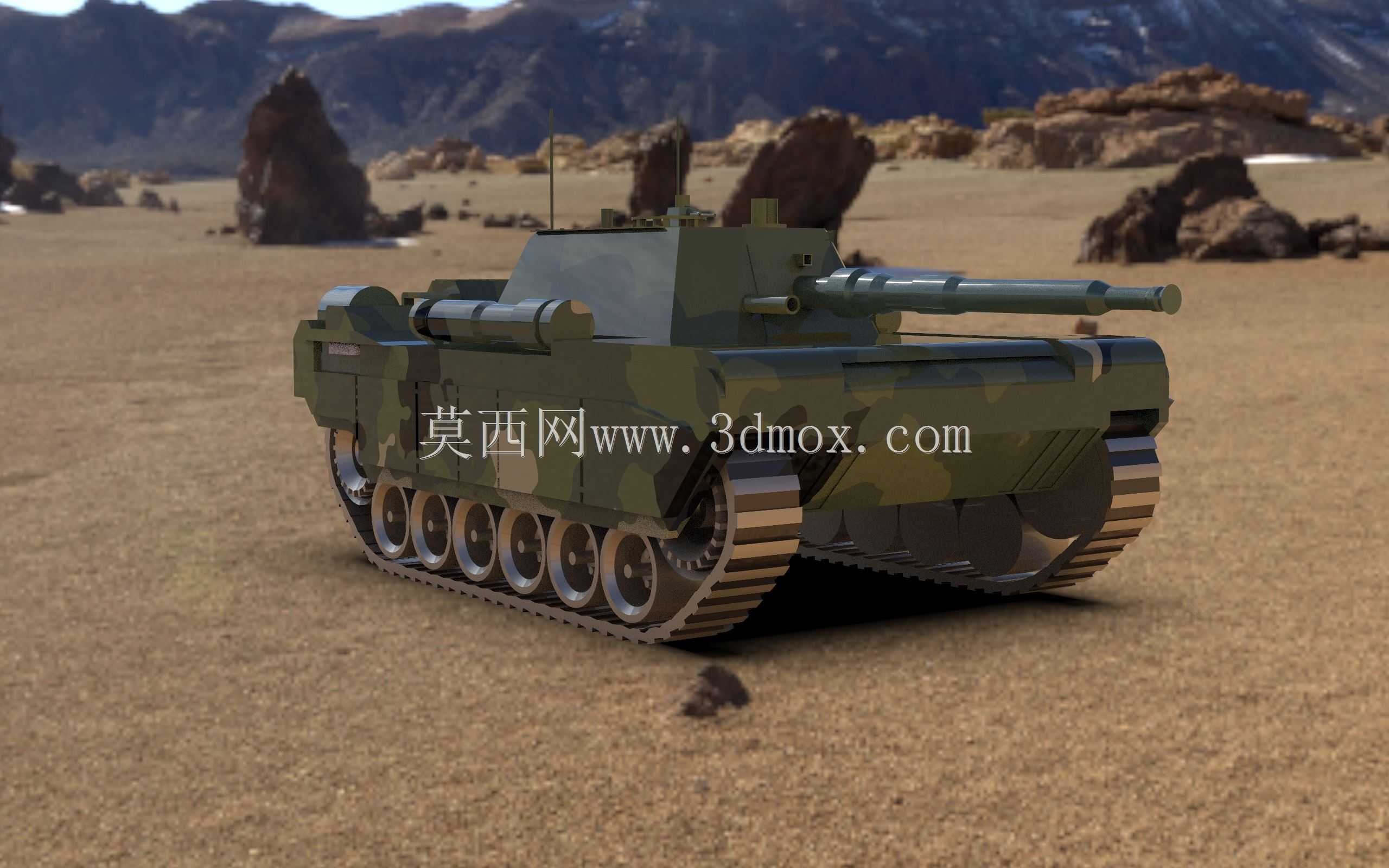

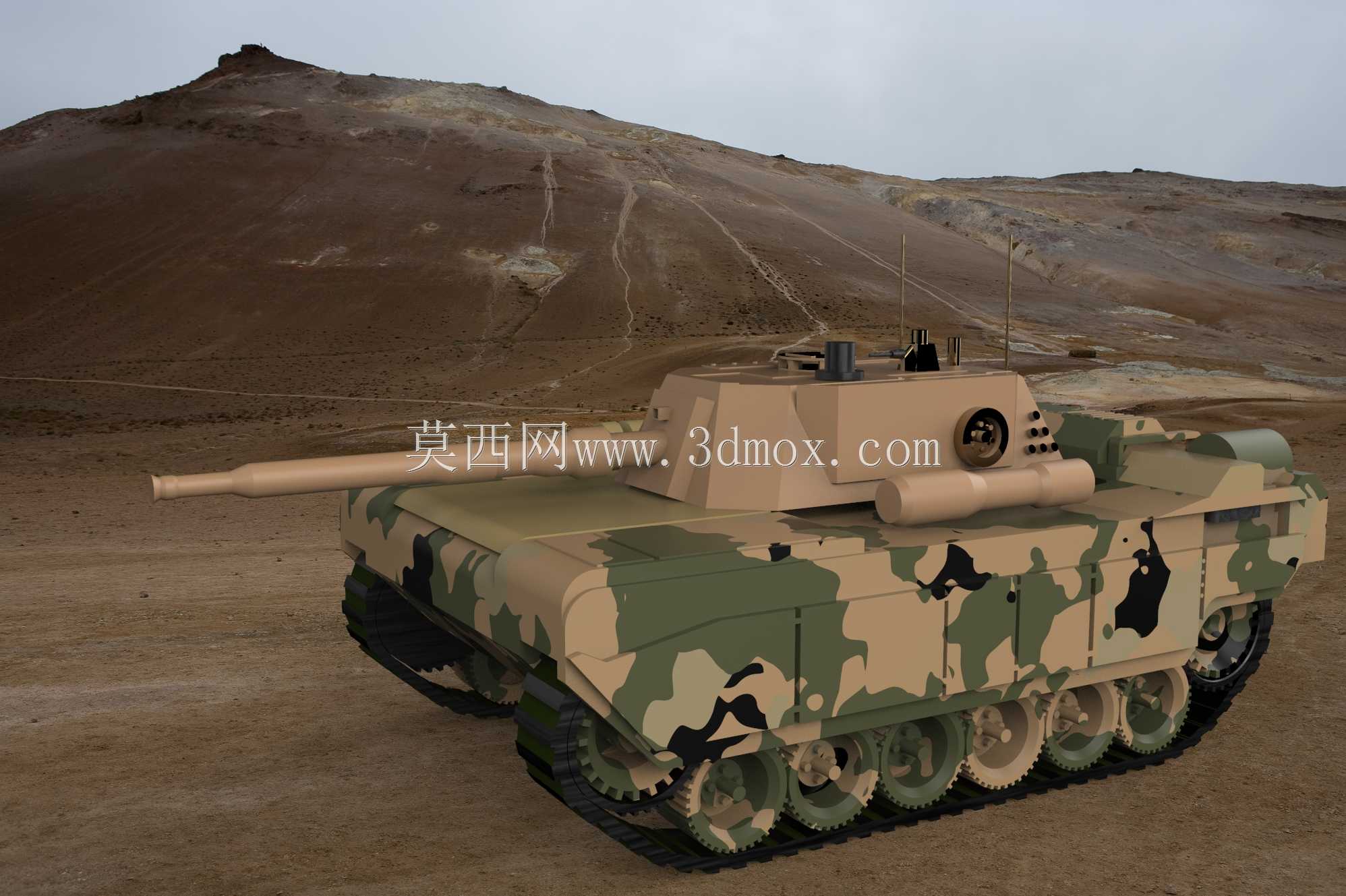

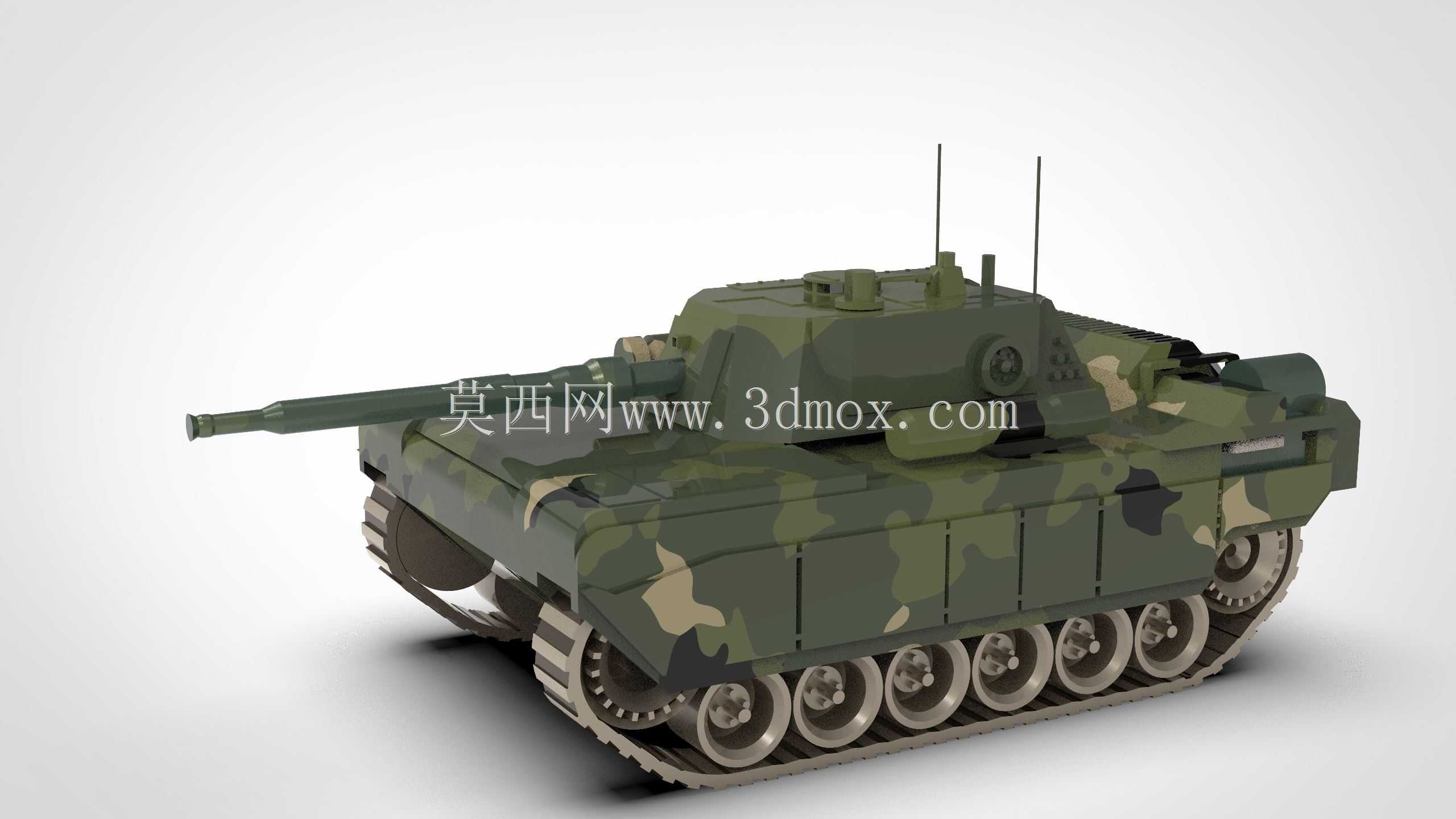

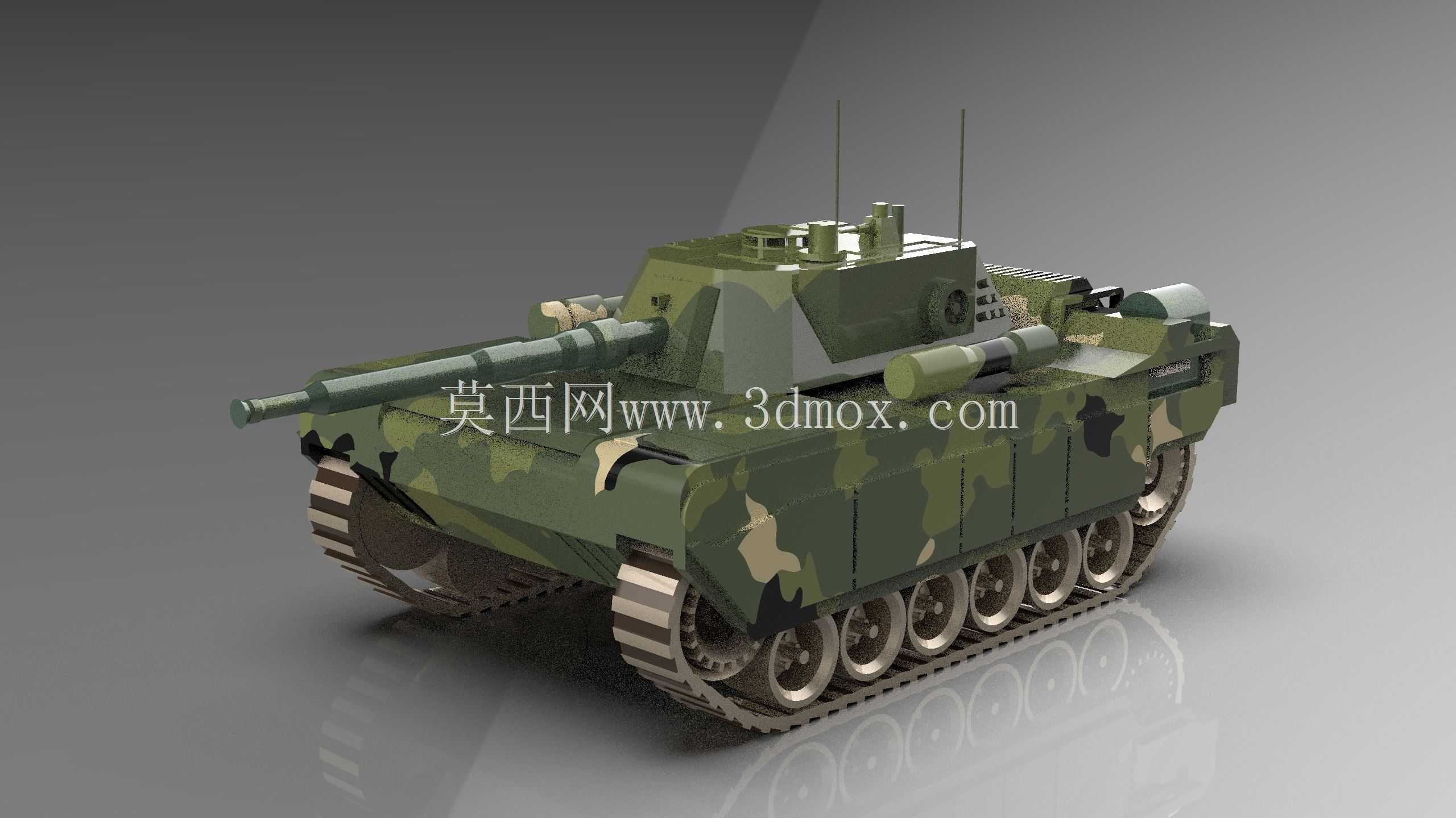

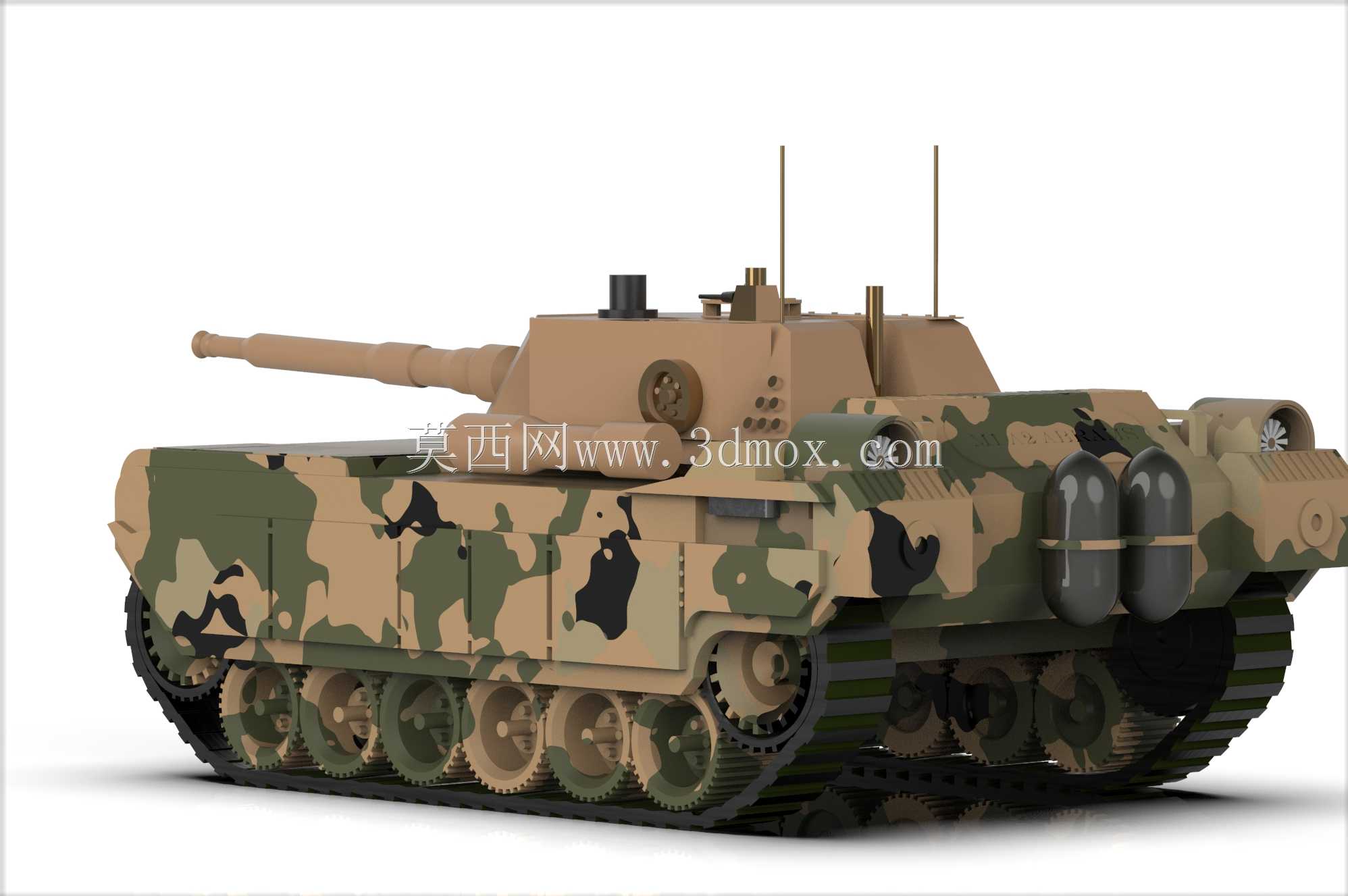

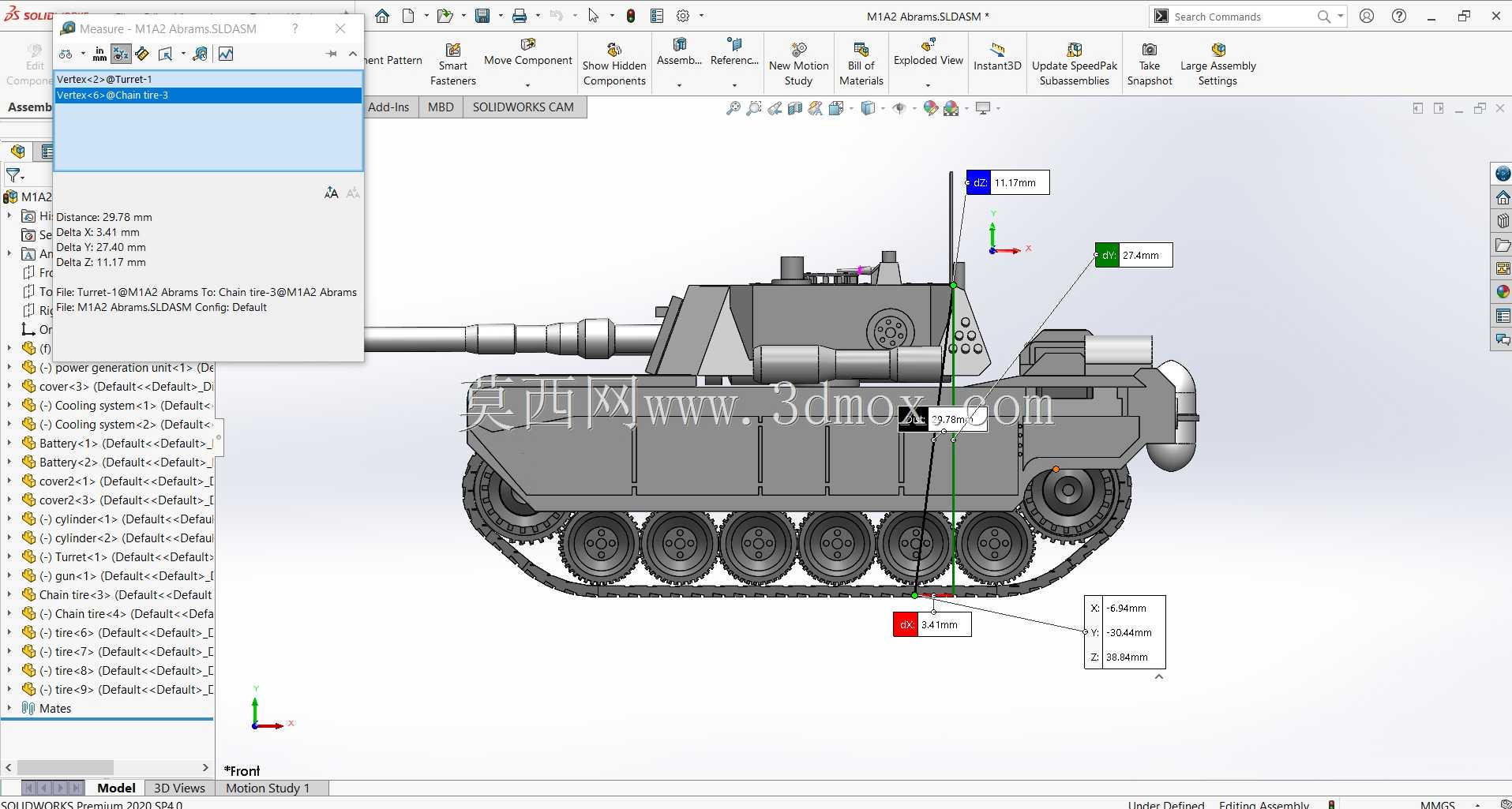

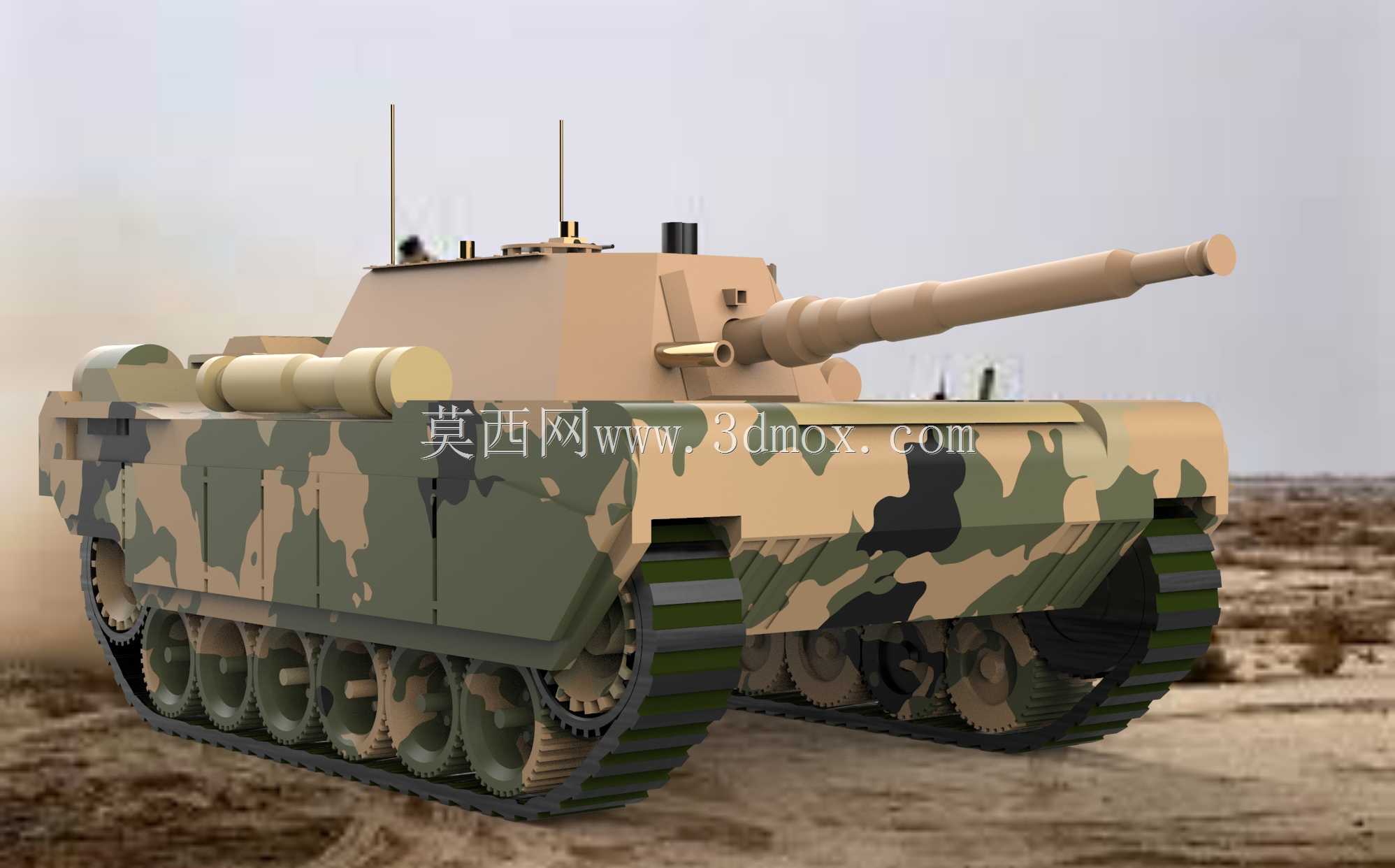

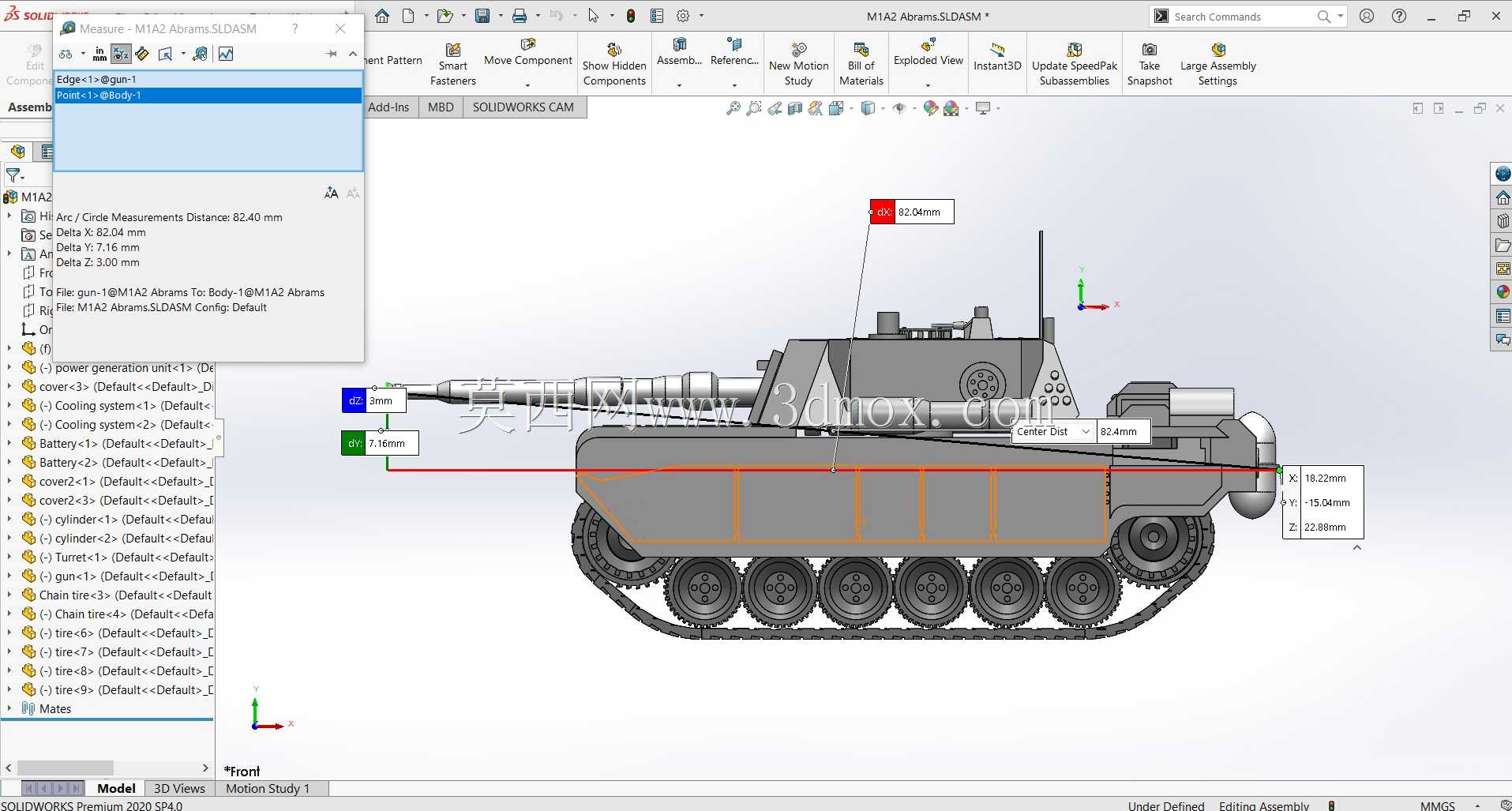

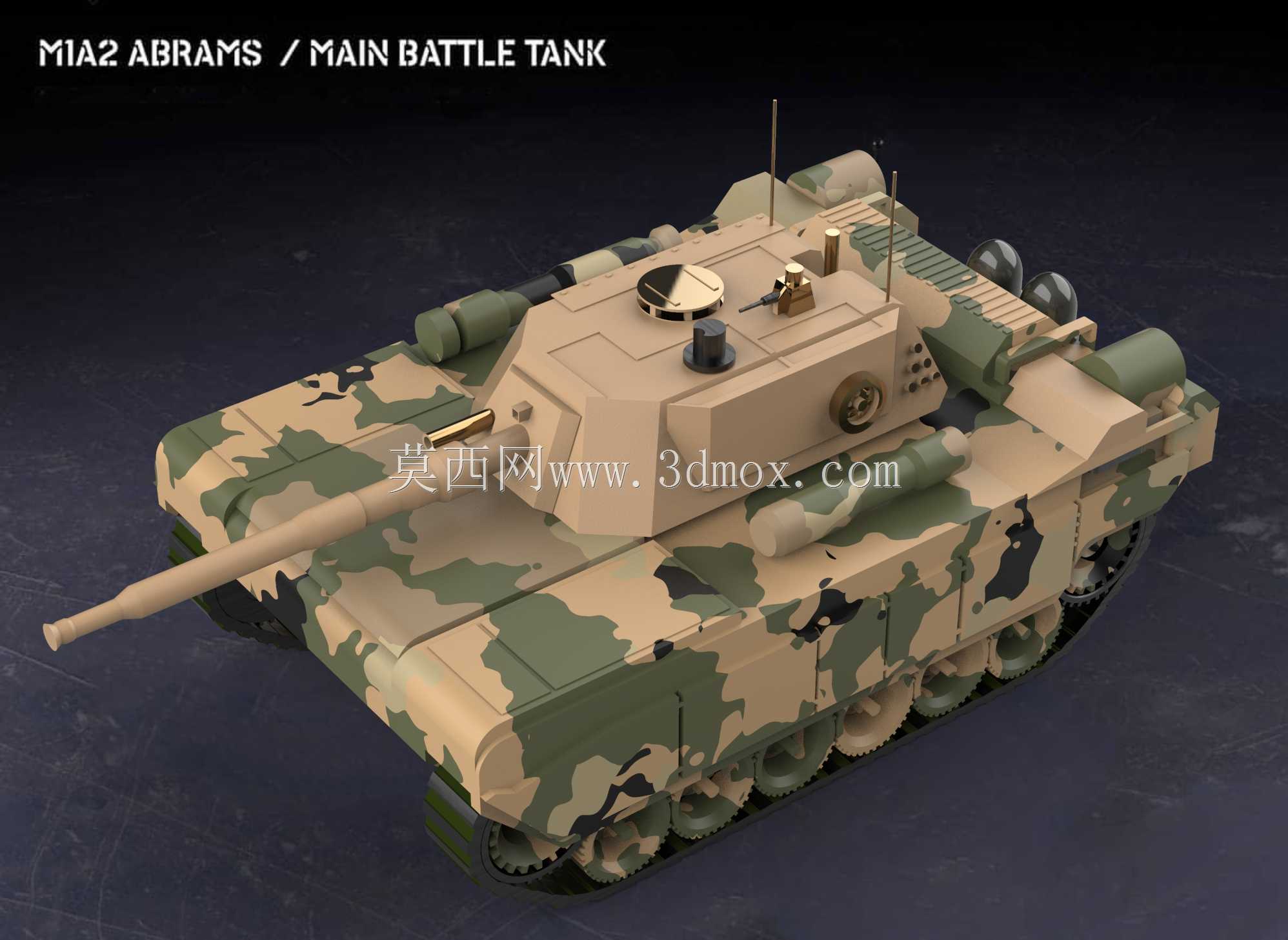

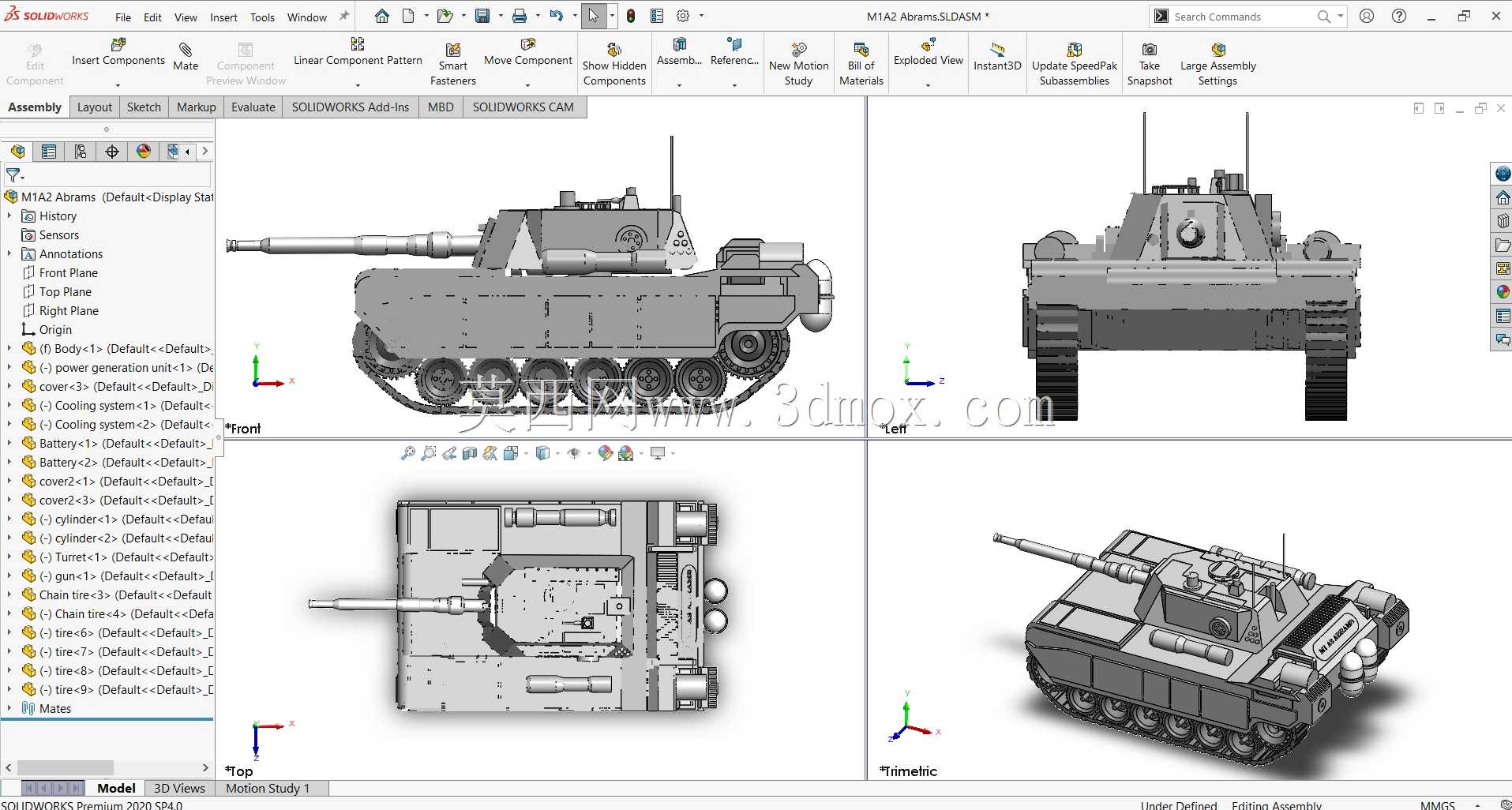

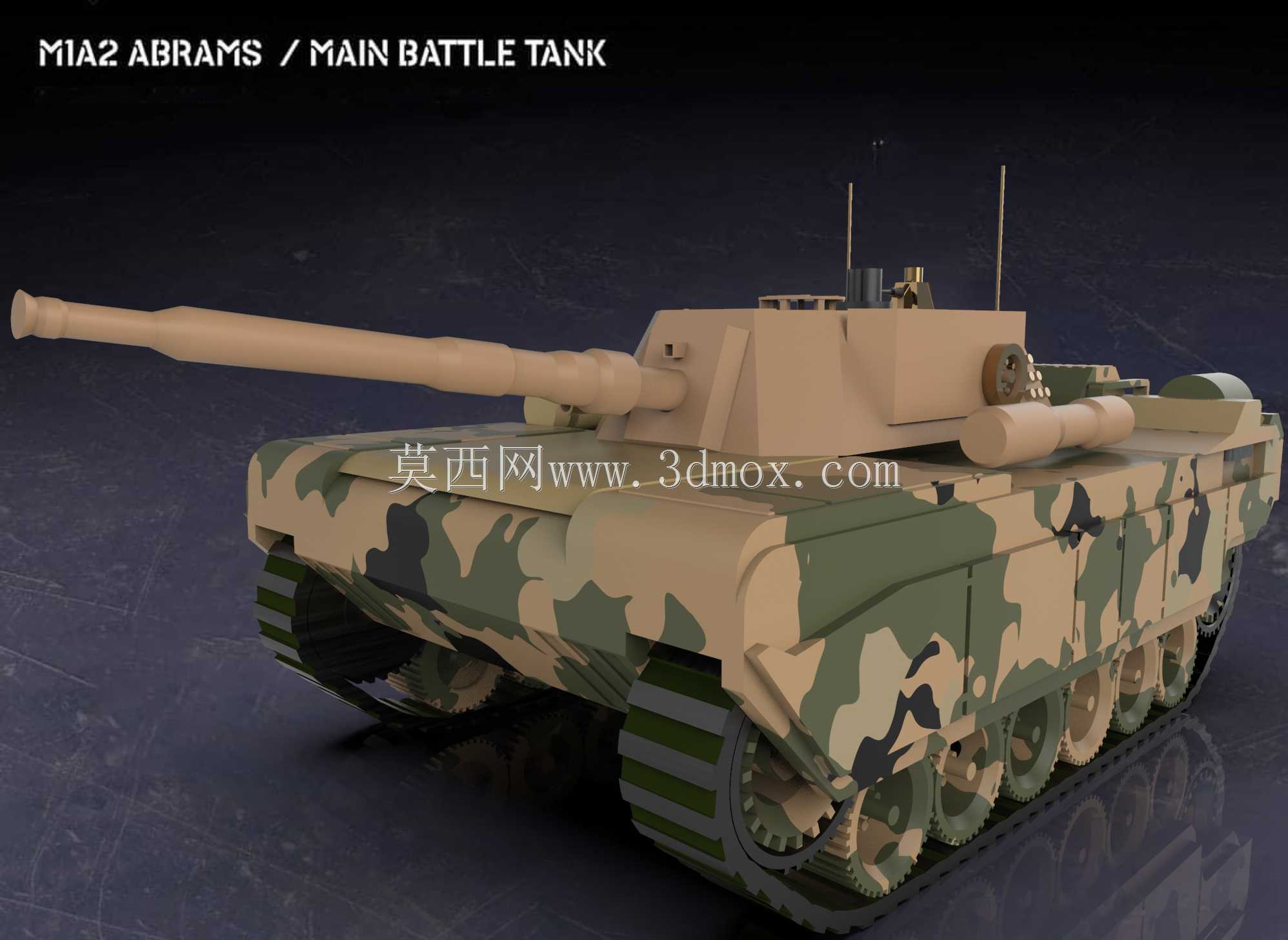

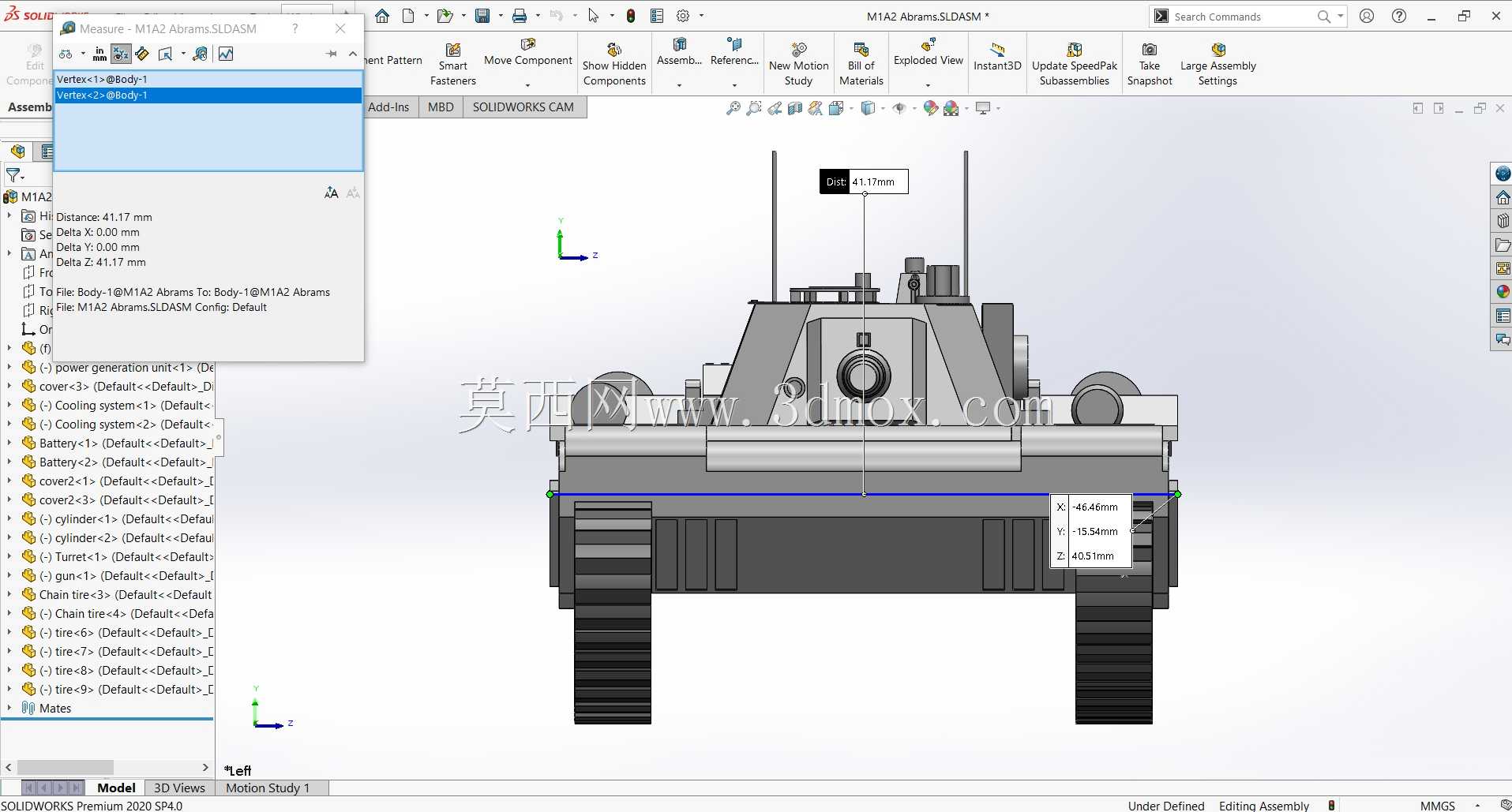

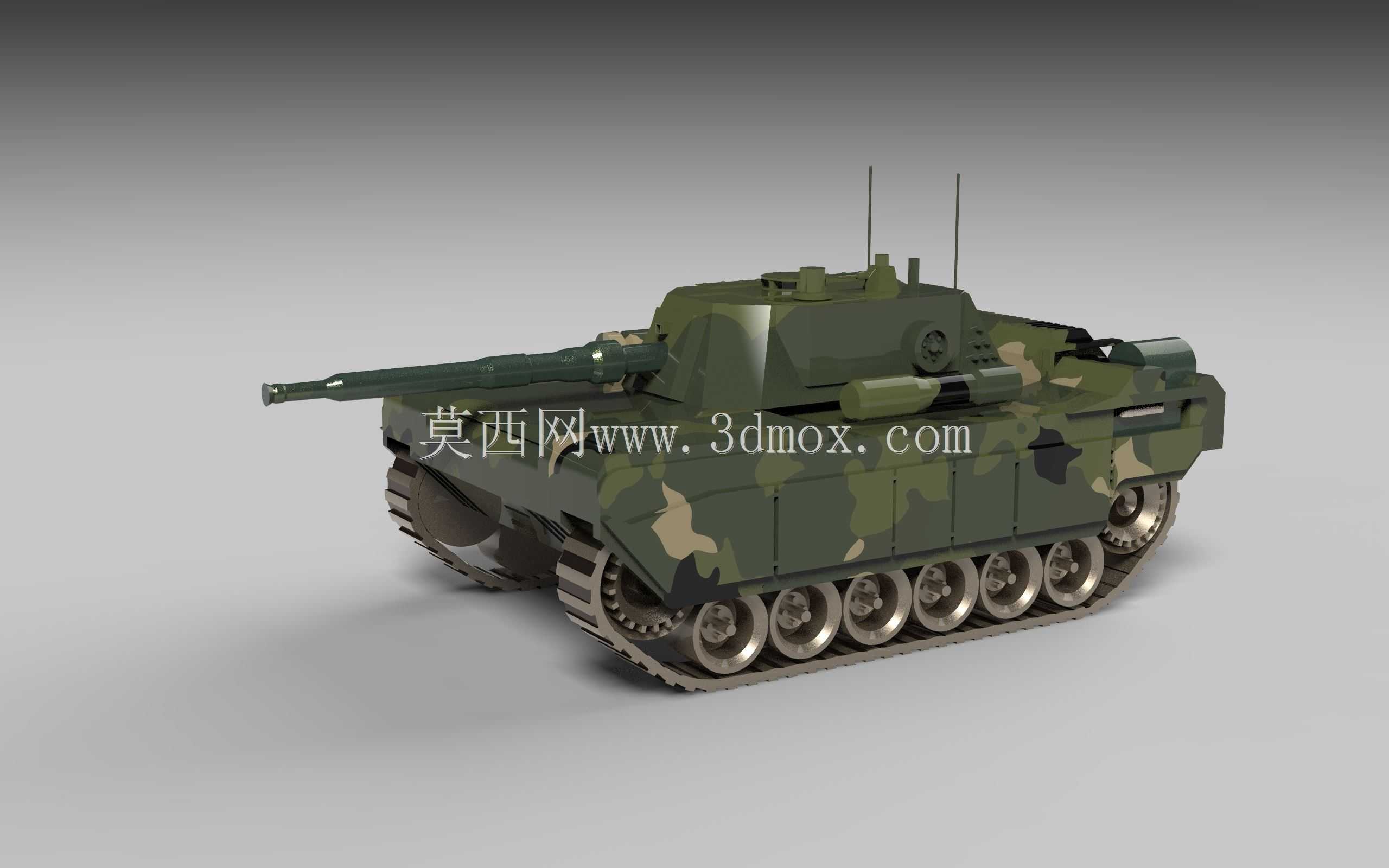

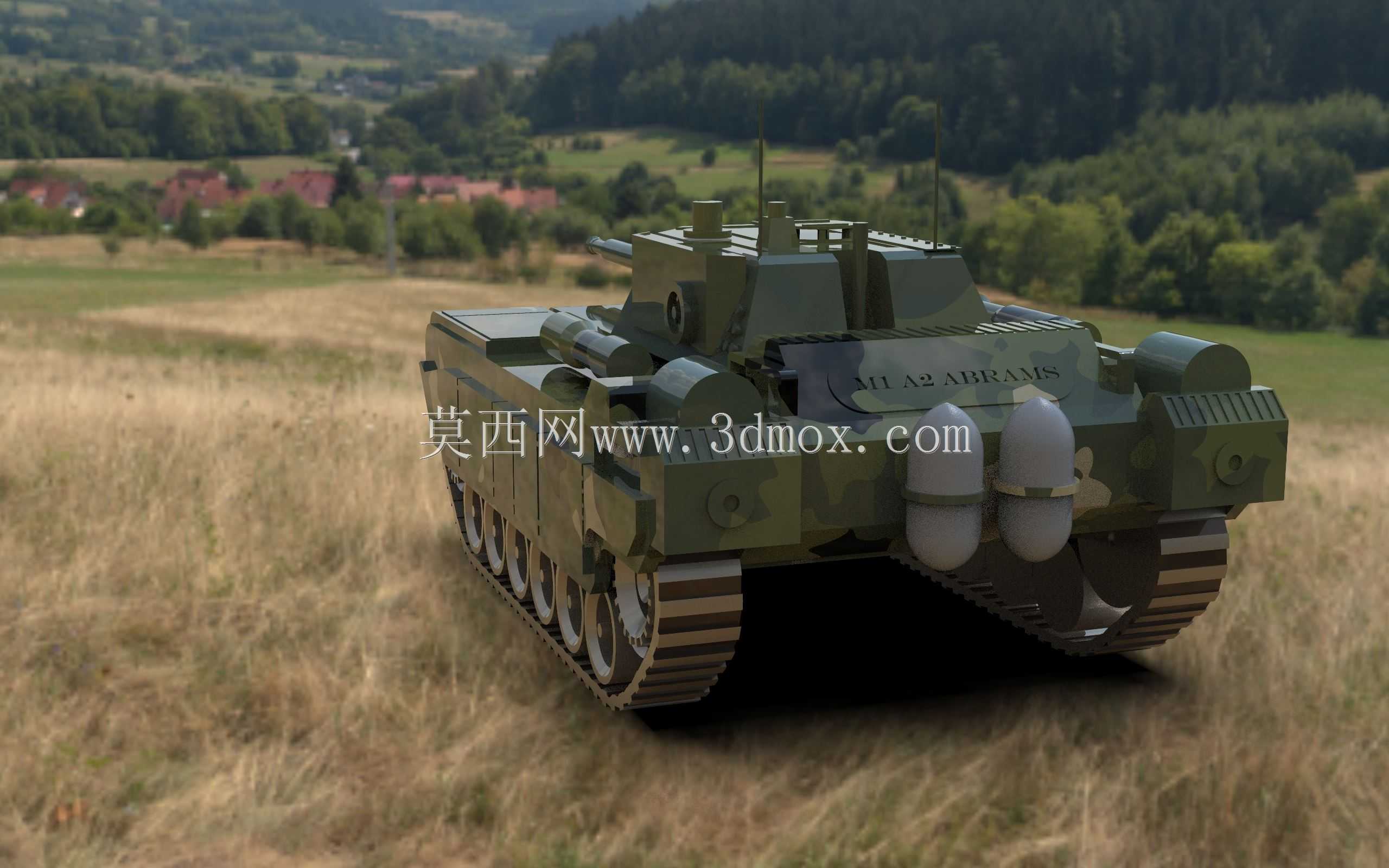

　　三色迷彩斑块沿车体、炮塔、炮管和侧裙连续分布，建模时需注意贴图分块不能跨越可转动炮塔与固定车体的干涉边界，否则炮塔旋转时迷彩纹理会在座圈处错位。对于结构设计人员，该模型可用于验证炮塔回转半径、火炮俯仰包络、舱门开启角度以及乘员操作空间；对于装备展示与训练场景，它能够承担剖面讲解、战术标图、虚拟维修和机动性能演示等任务。整车长宽高、履带宽度、炮塔座圈直径和炮管前伸量共同构成运输、吊装与库房停放的关键尺寸链，在铁运、平板车转运或集装箱方案评估时，需要重点校核炮管固定状态下的总长度与炮塔侧向最大轮廓。
