汽车液压制动主缸带真空助力器总成

项目分类:汽车 发布时间:2024-02-04 ID:736825
  • 汽车液压制动主缸带真空助力器总成

  这套总成把制动主缸与真空助力器集成在同一轴线上,是乘用车液压制动系统里把踏板力放大并转化为液压力的核心部件。助力器壳体采用前后对扣的冲压钢壳结构,膜片将内腔分成真空腔与大气腔,工作时利用发动机进气歧管或电子真空泵提供的负压差,在推杆端产生数倍于踏板输入的推力,直接作用在主缸第一活塞上,从而显著降低驾驶员踩踏板所需的脚力。

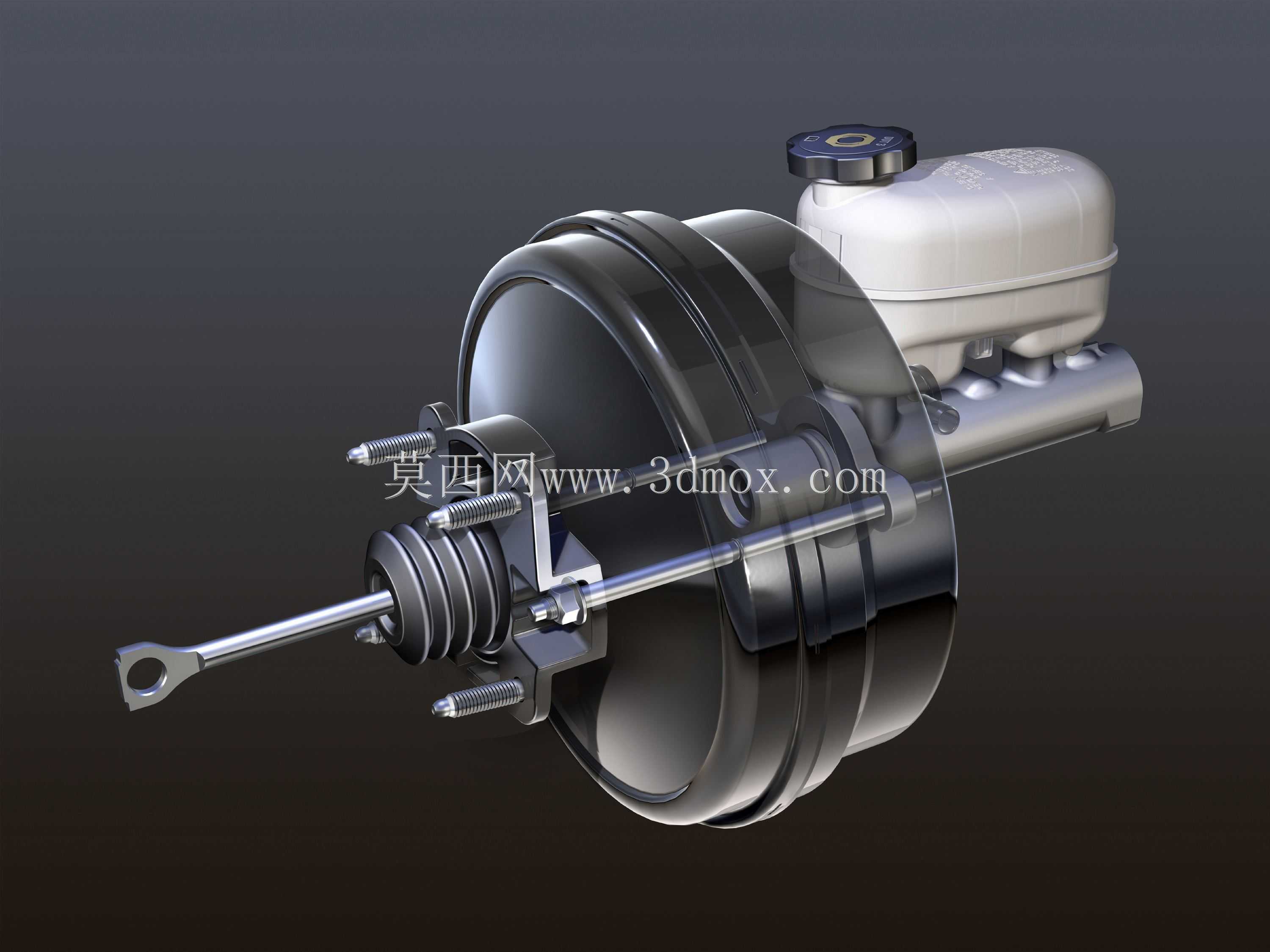

  从布置边界看,总成前端是带叉形接头的长输入推杆,叉孔用于与踏板臂销轴铰接,安装时必须保证推杆轴线与踏板旋转平面垂直,否则会出现偏磨和回位卡滞。中部大直径的助力器鼓壳通过周边螺栓固定在驾驶舱前围板上,鼓壳与围板之间要加密封垫,既隔噪又防止舱内漏气。后端主缸体以两只螺栓垂直贴合在助力器前壳的安装面上,主缸上方叠装白色半透明储液罐,罐盖带液位传感器接口和膜片式通气结构,储液罐通过两个补油孔向主缸前后腔供给制动液,罐身最低液位刻线是售后加注与报警标定的基准。

  主缸本体为串联双回路结构,内部前后两套活塞、回位弹簧、皮碗和进出油阀各自独立,分别对应前后轴或对角布置的两条制动回路。当第一回路失效泄漏时,第二活塞仍能被推杆推动建立压力,保证一条回路具备制动能力,这是法规对行车制动冗余的硬性要求。主缸侧面的出油孔通过钢管或软管连接到ABS/ESP液压调节单元,再分配至各轮缸。建模时需要重点还原活塞与缸孔的配合间隙、皮碗唇边方向、弹簧预压量以及补偿孔、旁通孔的相对位置,这些细节直接决定踩下踏板时的建压行程和松开后的快速补液特性。

  结构设计上,输入推杆长度可调,用来设定踏板自由行程;助力器输出推杆与主缸第一活塞之间预留微小间隙,避免制动液被封闭升压导致拖刹。储液罐容积要满足制动片全磨损后仍能容纳回流油液、且新片状态下不溢出的双重约束。总成周边还要避让雨刮电机、空调管路和线束,储液罐加注口位置需保证不开盖或开盖后能方便补油。

  在整车装配场景中,该总成属于安全件,所有配合面、密封槽和油道都要在数模里体现圆角与拔模方向,缸体毛坯多为铝合金压铸,助力器壳为深拉伸冲压件。做三维结构校核时,应把踏板输入力曲线、助力比拐点、主缸径与轮缸径的匹配、制动液容积排量一起算,才能判断踏板感是否线性、失效模式下踏板行程是否在可接受范围。
