齿轮齿条式汽车转向传动机构总成

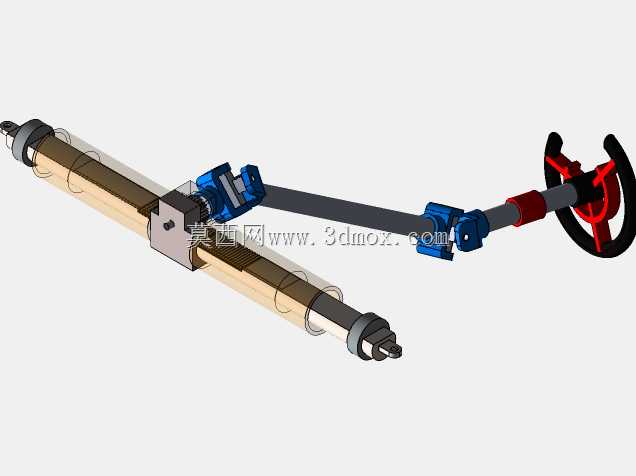

　　这套转向传动机构是乘用车转向系统的核心执行单元，日常装车场景覆盖前置前驱家用车型的前舱转向安装位，直接承接方向盘的转向输入，将驾驶员的转动操作转化为车轮的偏转动作，实现车辆行驶方向的精准控制。整套机构的设计围绕传动效率、转向回正性与安装适配性展开，输入端采用带缓冲阻尼的转向柱连接结构，中间段设置十字万向节组来补偿安装位的角度偏差，适配前舱内转向柱与转向机之间的非同轴布置需求，避免因车身装配公差或行驶过程中的车架微变形导致的转向卡滞问题。转向机本体采用齿轮齿条啮合结构，齿轮端与万向节输出轴刚性连接，齿条做横向直线运动，两端通过球头销连接横拉杆，横拉杆末端集成转向节球头，直接对接车轮转向节臂，整套传动链的间隙控制在0.1mm以内，

　　避免转向虚位过大影响操控手感。设计过程中优先考虑了安装边界的适配性，转向机本体的固定支座采用对称式螺栓孔布局，可直接固定在前副车架的预设安装位上，横向总行程根据常规家用车的转向轮最大偏转角设定，左右最大行程差控制在2mm以内，避免左右转向角度不一致导致的转弯半径偏差。止动器结构集成在齿条两端的壳体内部，当齿条运动到极限位置时，橡胶缓冲块先接触壳体限位面，再通过金属止推环实现硬限位，既避免金属硬碰撞产生异响，也能防止齿条超出行程脱离啮合齿面。横拉杆的长度设计预留了调节余量，装配时可通过转动拉杆本体调整前束值，适配不同车型的四轮定位参数要求，球头销的摆角范围覆盖车轮上下跳动与转向时的复合运动角度，避免行驶过程中球头出现拉扯卡滞。

　　万向节的十字轴采用滚针轴承支撑，转动阻力小且耐磨性能优异，可承受转向时的交变扭矩冲击，转向柱与方向盘连接的花键段采用标准细牙花键，保证连接无旷量，同时方便装配时的方向盘对中操作。整套机构的外形轮廓充分考虑了前舱的布置空间，转向机壳体采用铝合金压铸成型，在保证结构强度的前提下降低整体重量，横向布置的齿条轴线与前副车架安装面平行，输入端的万向节角度设置在15度到25度的最优传动效率区间，既保证传动顺畅，也能减少转向时的力矩损失。在实际使用场景中，这套机构可承受颠簸路面传递上来的反向冲击，齿条表面做了淬火处理提升耐磨性能，壳体内部预留润滑脂存储腔，可实现长期免维护使用，各连接部位的防尘罩采用耐油橡胶材质，

　　避免泥水灰尘进入啮合面导致部件磨损。设计时还充分考虑了碰撞安全需求，转向柱段设置有溃缩结构，当发生正面碰撞时，转向柱可按预设路径溃缩，减少对驾驶员的冲击伤害，各连接螺栓的扭矩参数经过多轮台架验证，保证在各种复杂路况下都不会出现松动失效的问题。
