苹果妙控鼠标曲面外观结构造型

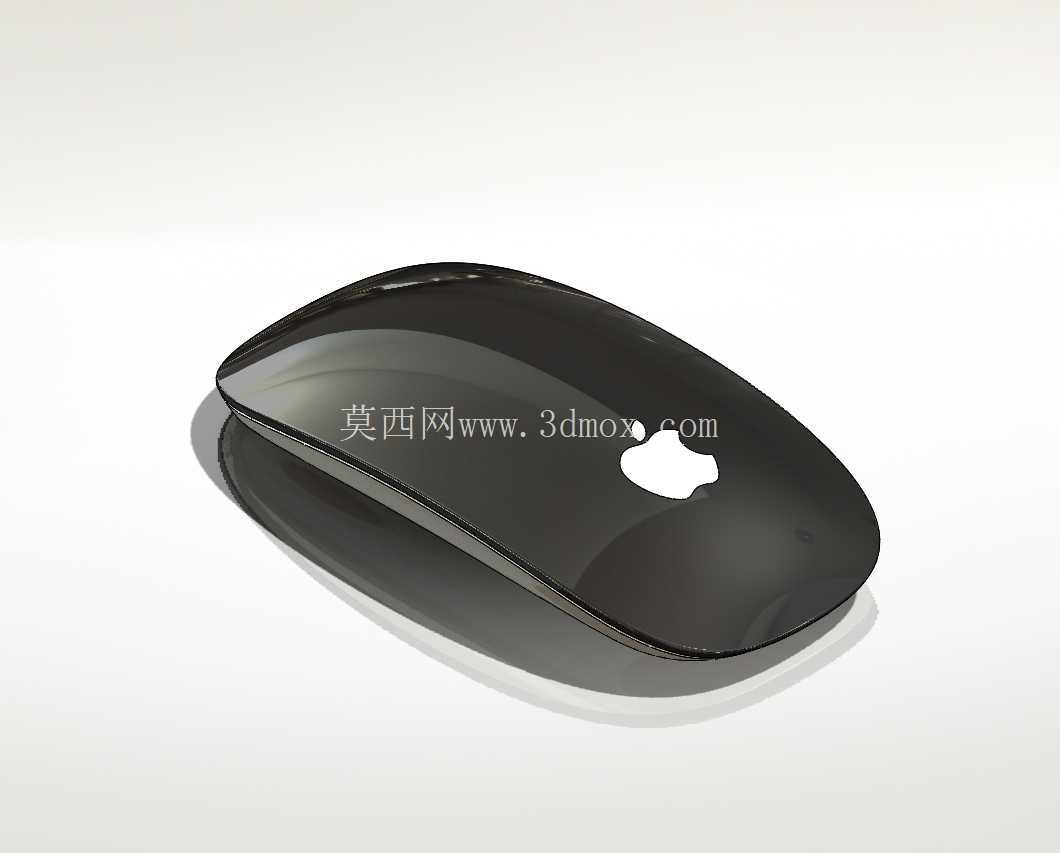

　　这款妙控鼠标的曲面建模重点不在复杂装配，而在连续顶面、薄型侧边和底部承托面之间的过渡控制。整机采用低矮扁平轮廓，顶面从掌心区域向前后两端缓慢收薄，侧视形成接近楔形的姿态；俯视方向则保持前后圆润、左右对称的卵石形态。建模时需要把主曲面拆成顶部大面、侧围过渡面和底面配合面，先保证顶壳G2连续，再处理侧边与底壳的分模边界。若直接用单张曲面硬拉，容易在拇指握持区出现局部褶皱或曲率突变，影响后续渲染和结构评审。

　　从使用场景看，这类鼠标面向桌面办公、设计评审和便携外设搭配，核心功能是通过光滑顶面承载点击、滚动和手势操作，而不是依靠传统滚轮或突出按键。外观上没有明显按键分割线，因此三维表达要把顶面一体化的视觉完整性放在首位。顶部苹果标识区域属于外观识别特征，建模时可作为浅凹或贴图边界处理，周围曲面不能因标志下沉而破坏反光连续性。底部需要预留滑动脚贴、电源开关和电池或内置电子件的布置空间，虽然外观模型以曲面为主，但结构人员在深化时仍要校核底壳与桌面的接触高度。

　　尺寸边界方面，鼠标宽度需满足手掌自然搭放，长度覆盖掌指支撑区，整体高度则明显低于传统游戏鼠标。前端较薄，便于手指轻放；后端略高，用于承接掌心，但隆起幅度不能过大，否则会削弱妙控鼠标平直、简洁的造型语言。侧边向下收拢时要控制拔模角度和壁厚均匀性，外观面与内部电子仓之间应保留足够壳体厚度。底面不是简单平面，靠近前后脚贴处需要形成稳定支撑，中间区域可略微内收，以减少滑动摩擦并给电池、传感器或配重件留出空间。

　　设计思路上，曲面质量比特征数量更关键。顶部轮廓线应先从侧视控制线确定高度变化，再用横向截面约束左右宽度和边缘圆角；侧围面与顶面交汇处不能出现生硬棱线，需通过桥接面或边界曲面延续曲率。渲染阶段可采用深色高光材质检验连续性，若反射条纹在顶面中段断裂，通常说明曲面拼接处曲率不一致。对于结构设计人员，该模型可作为消费电子外壳造型、薄型人机设备和无按键外观件的参考；对于建模学习者，它适合练习自由曲面、对称建模、分件线规划以及外观高光检查。实际深化时还需结合PCB尺寸、触控模块、电池厚度和脚贴位置反复调整底壳，使外观曲面与内部安装边界同时成立。
