DIY型GRBL控制CNC等离子切割设备结构

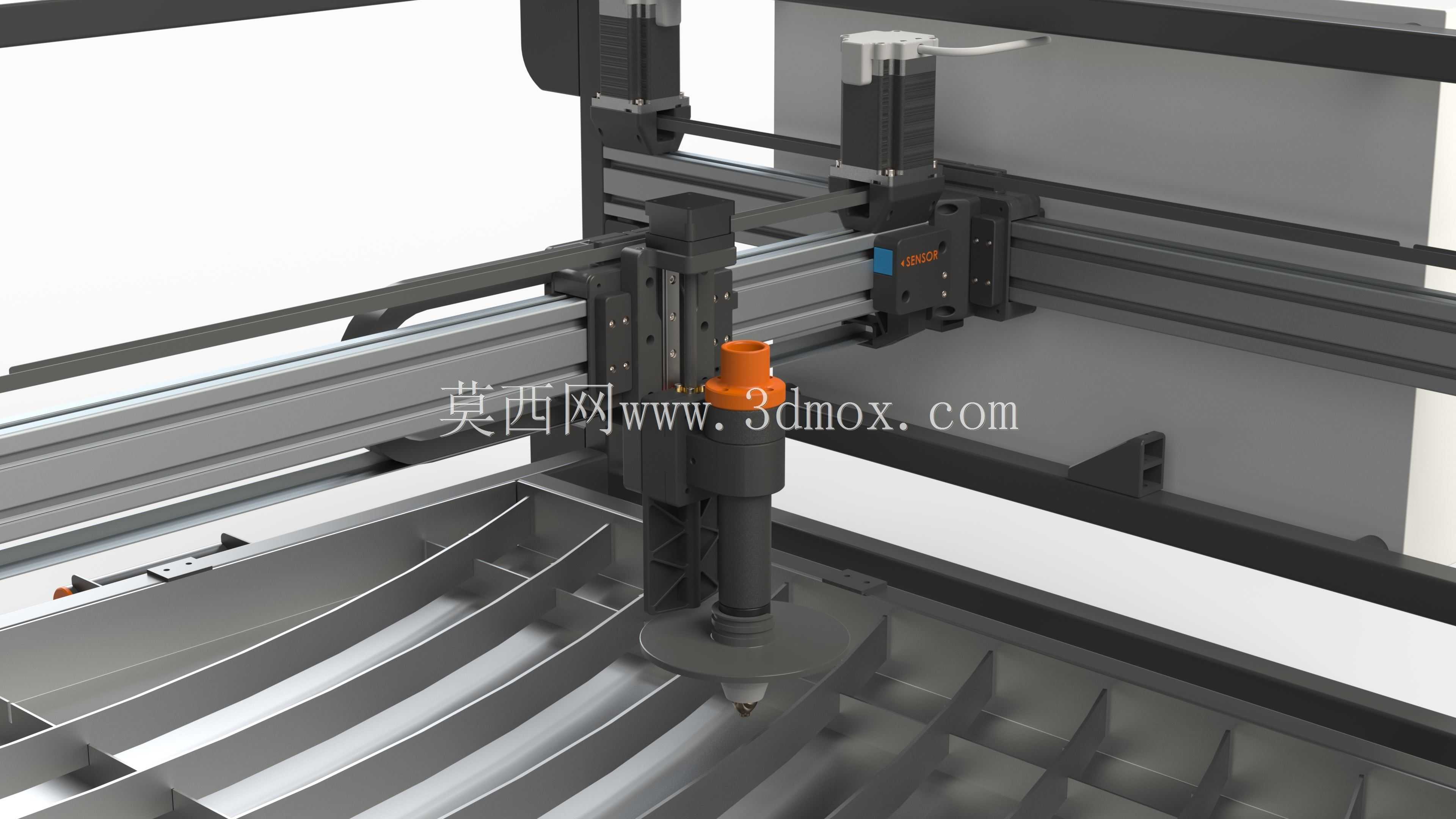

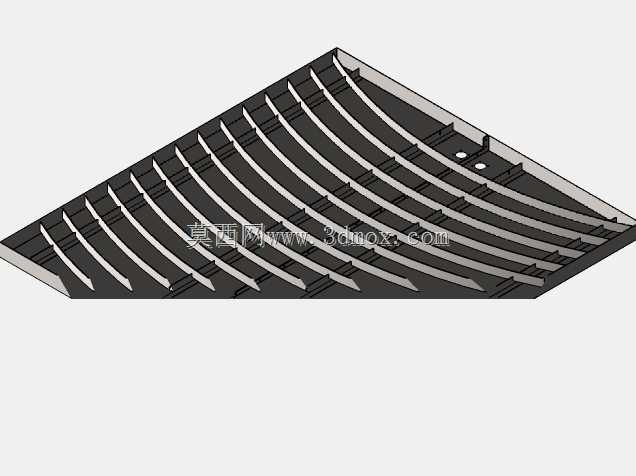

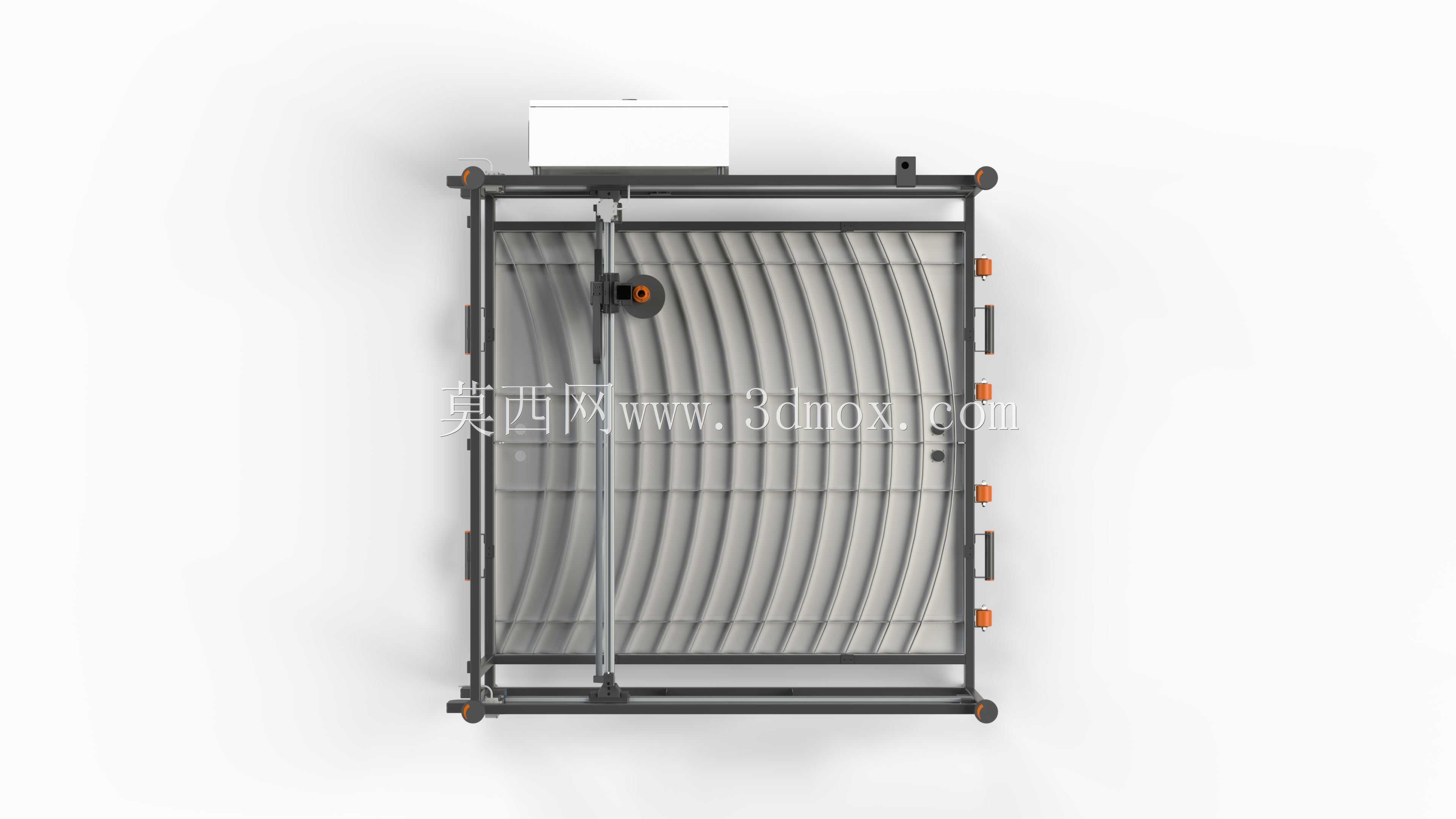

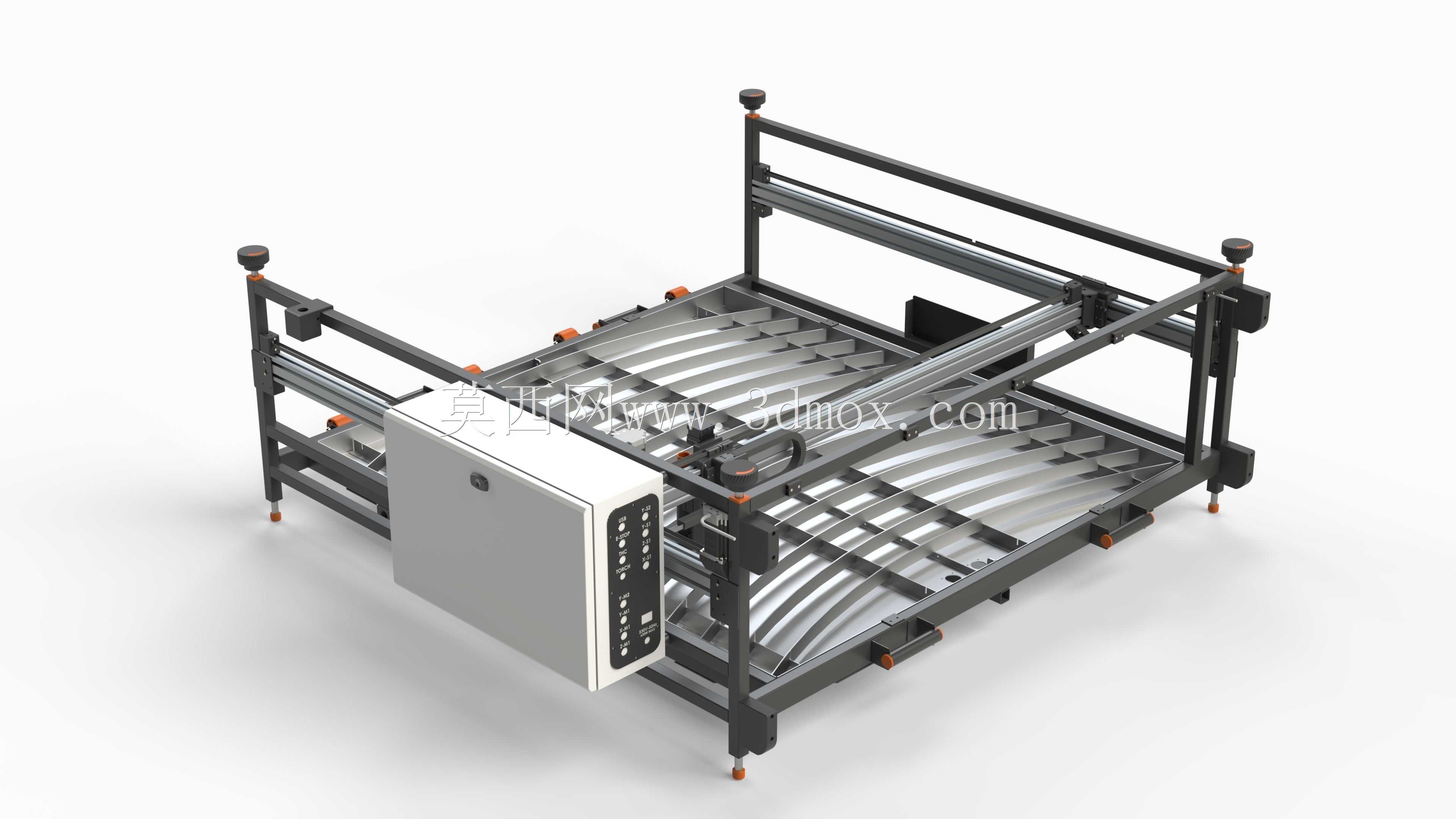

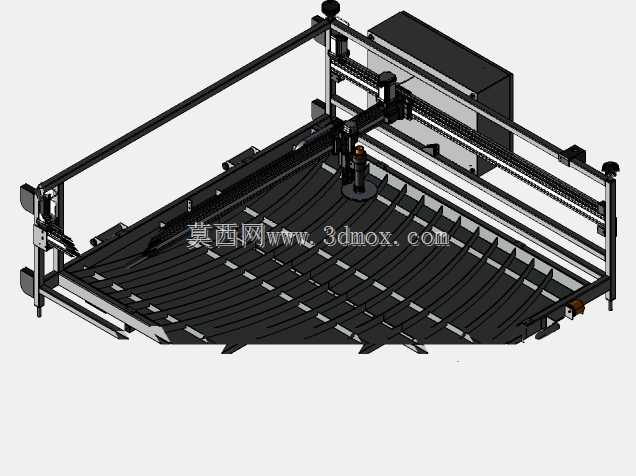

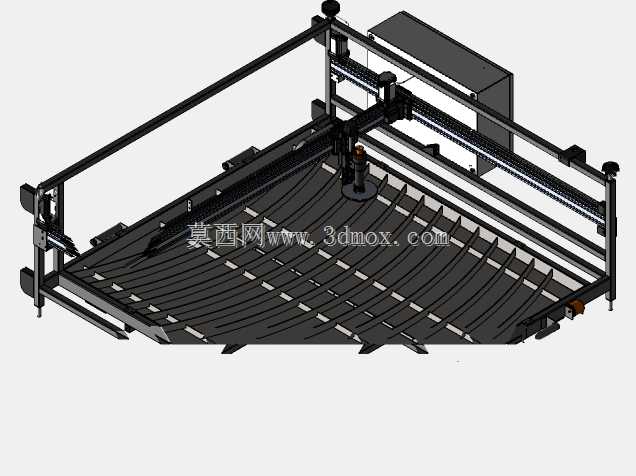

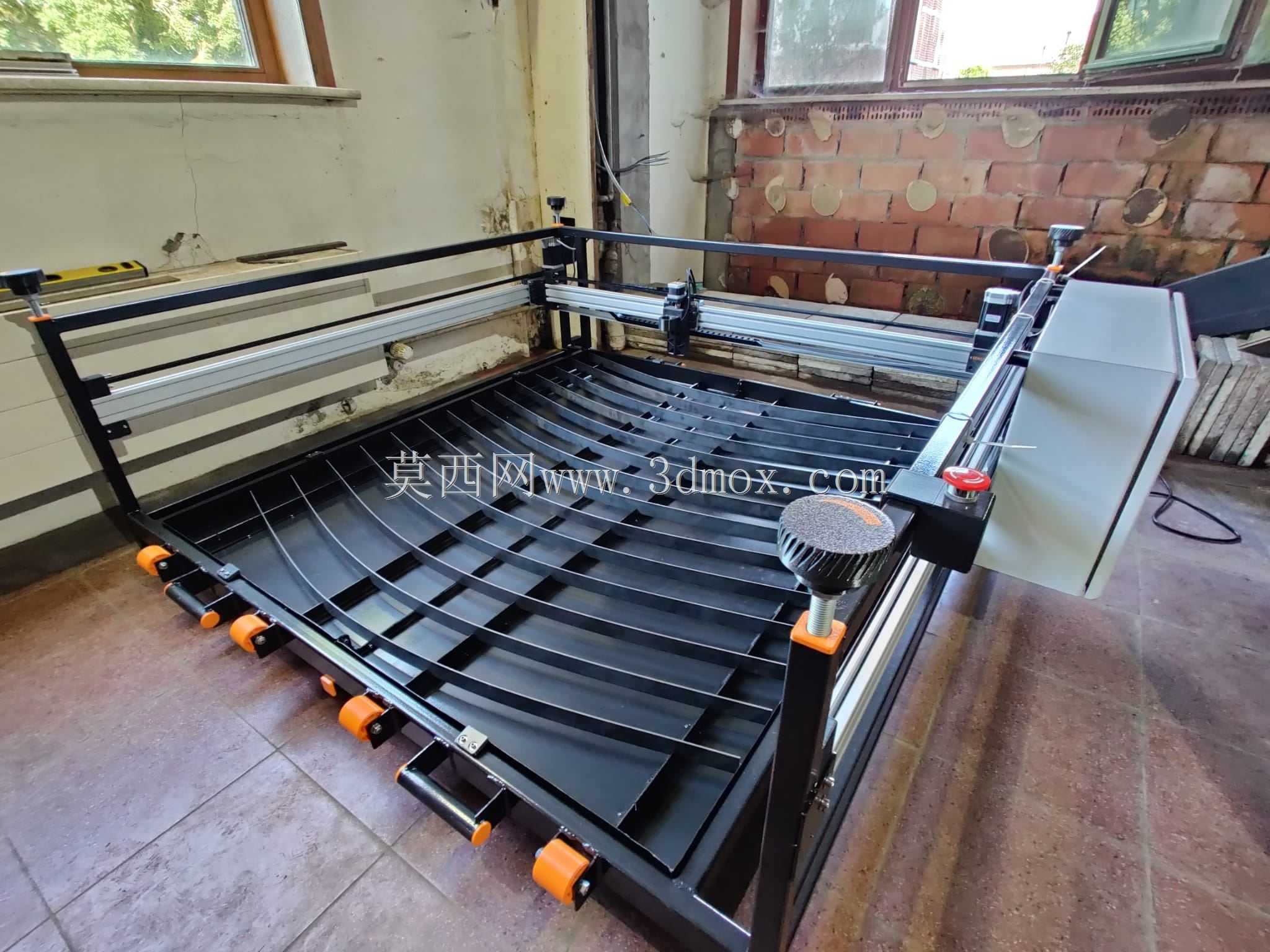

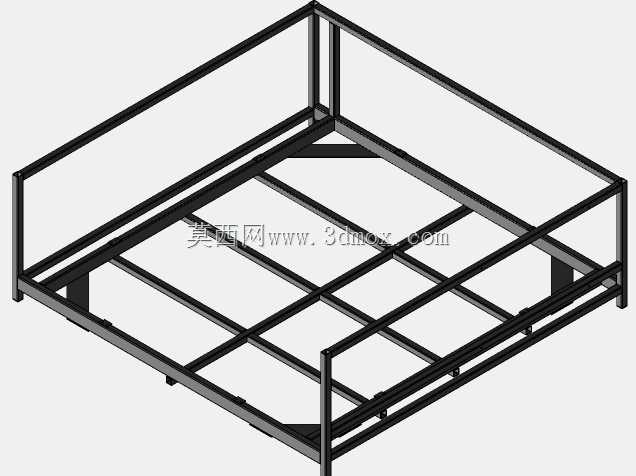

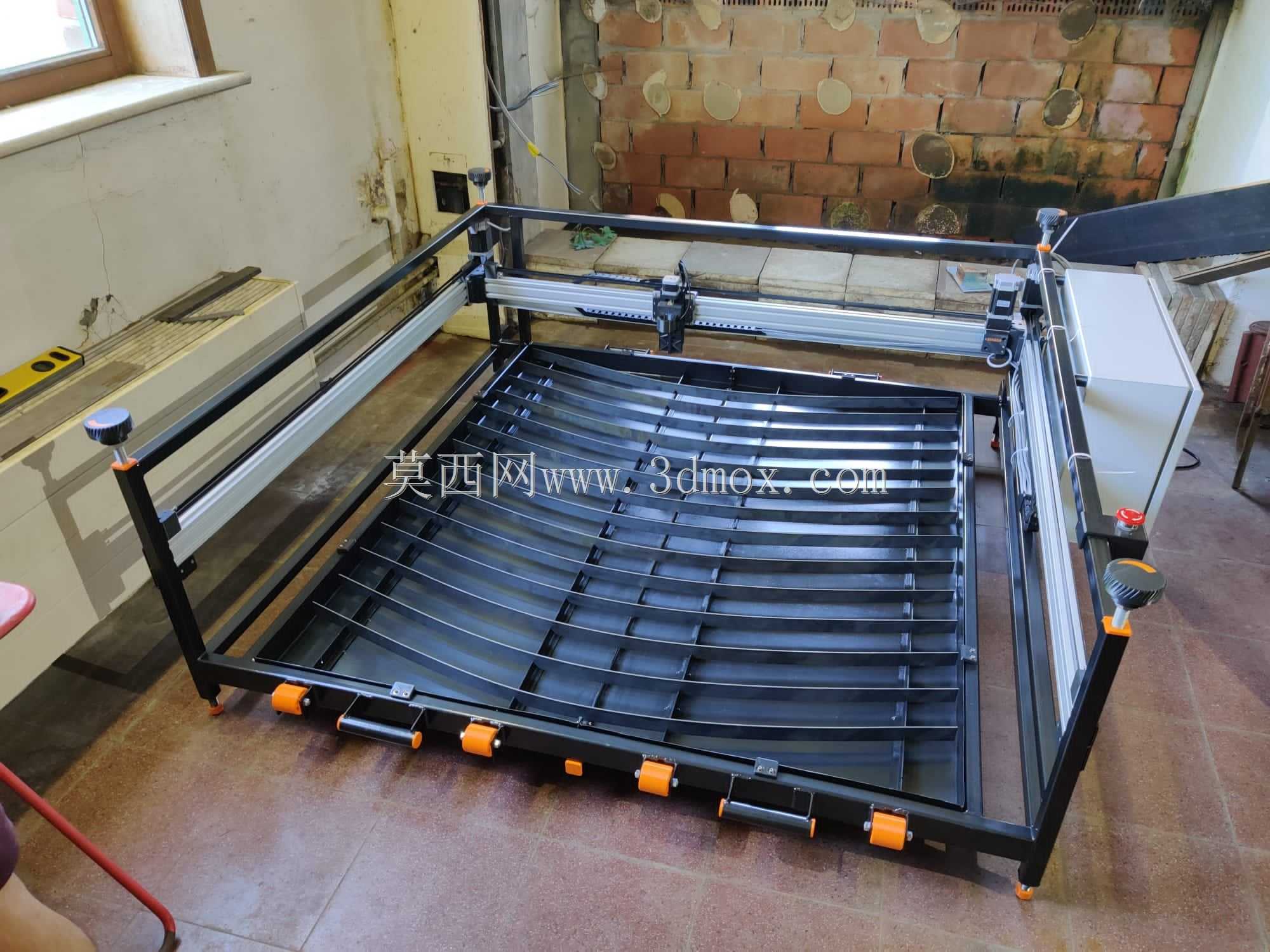

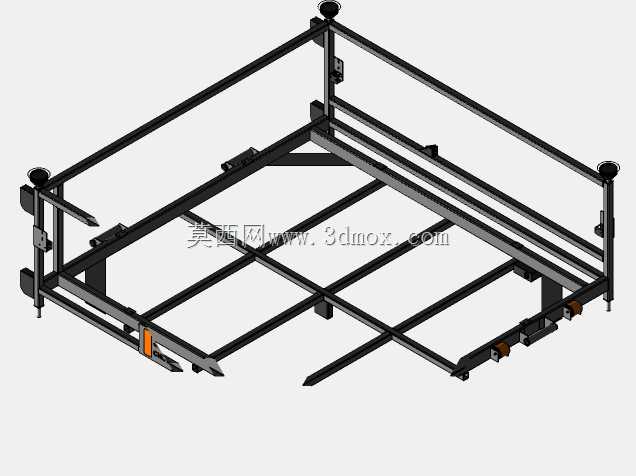

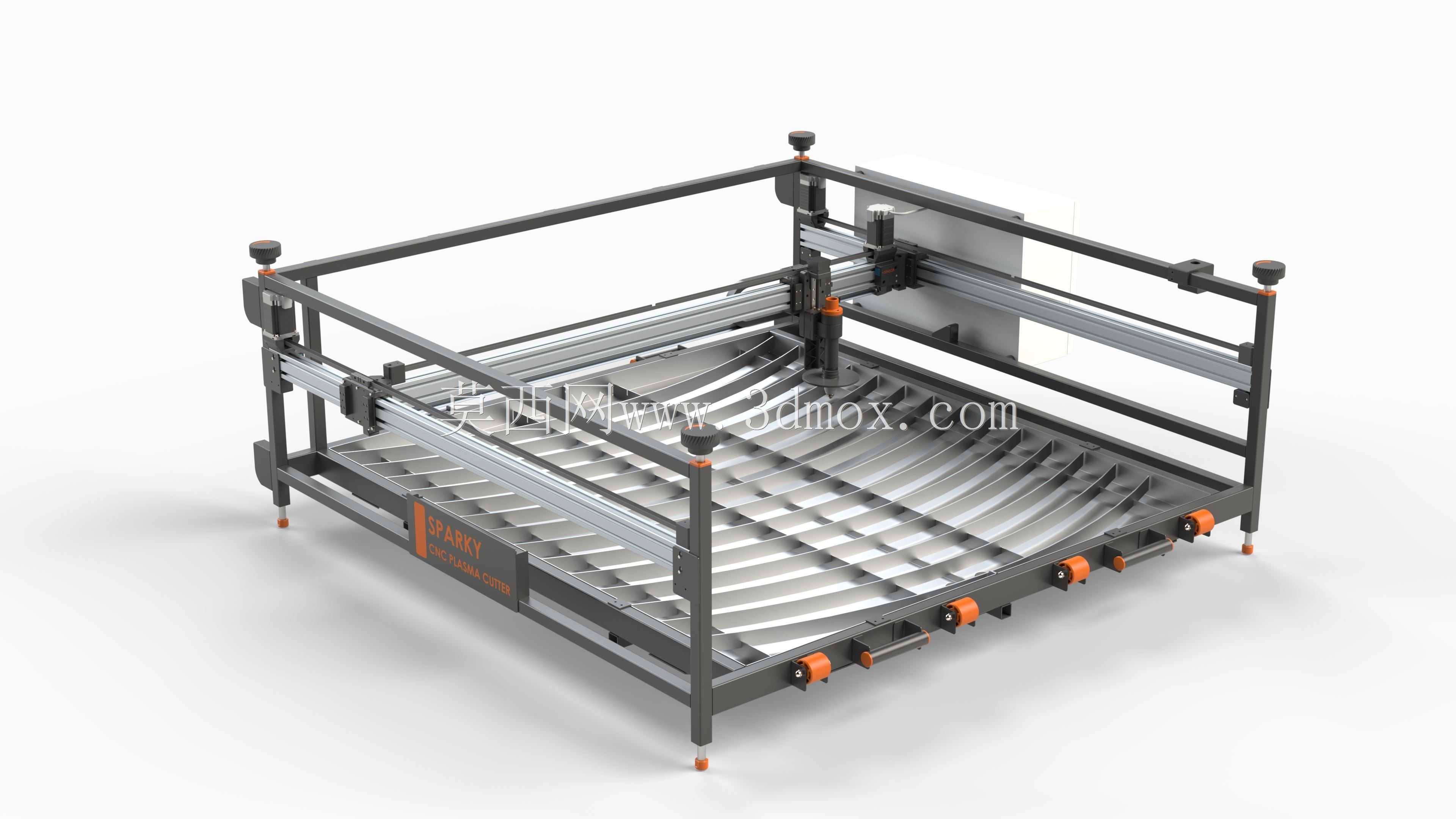

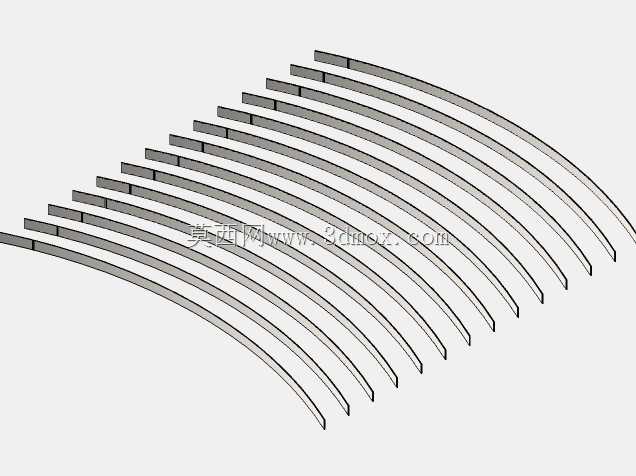

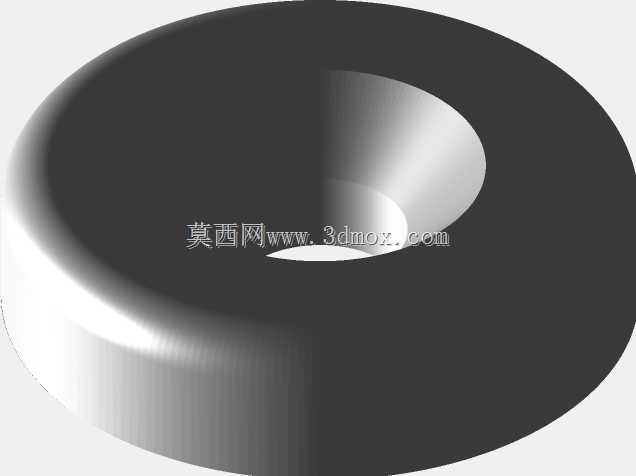

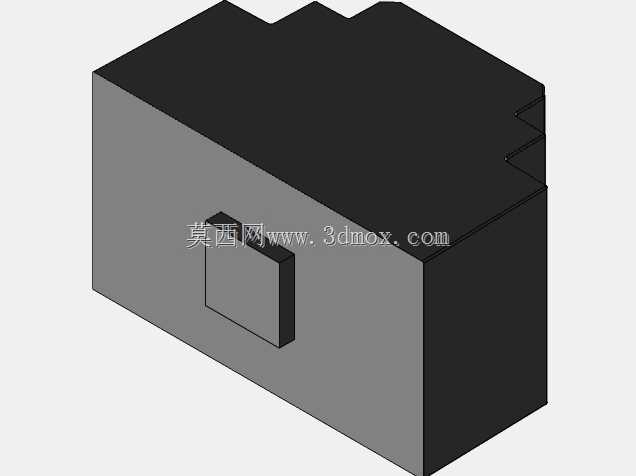

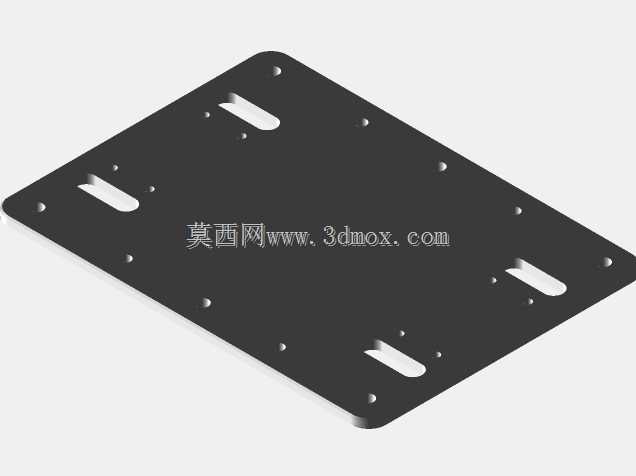

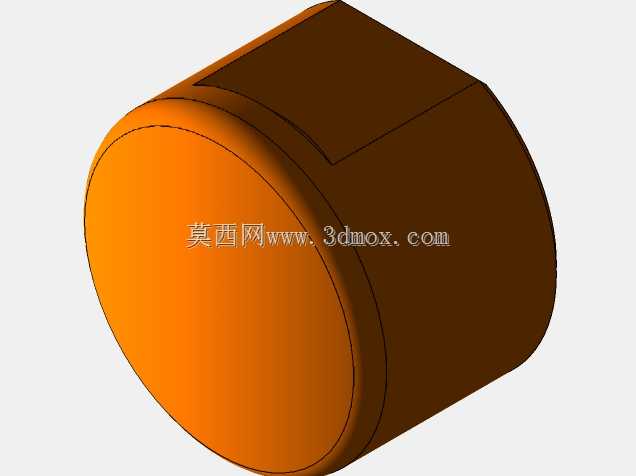

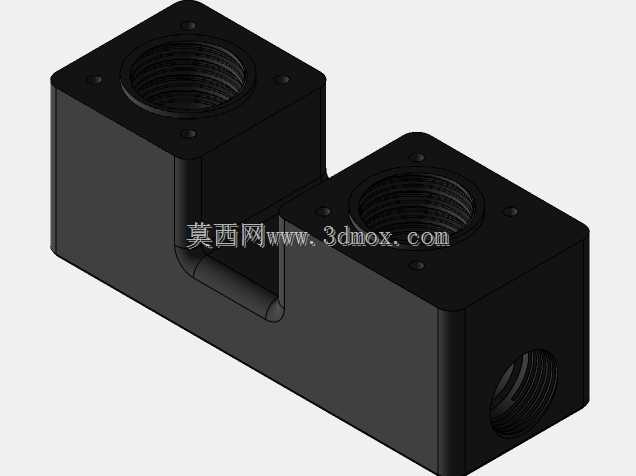

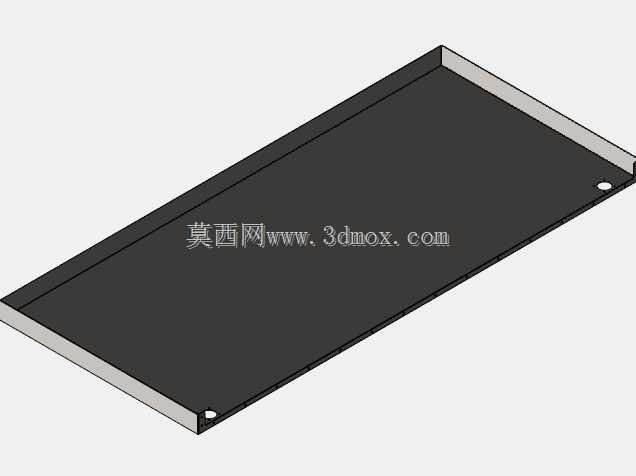

　　在小型金属加工场景中，这类基于GRBL固件控制的等离子切割设备，主要面向个体加工户、小型工坊、创客团队的薄金属板材下料作业，可覆盖碳钢、不锈钢、铝板等常见金属板材的异形轮廓切割需求，替代传统手工划线切割的低效作业模式，也能适配小批量定制件的快速打样生产，无需投入大型工业切割设备的高额成本。设备核心工作区域设定为1250mm×1250mm的加工幅面，这个尺寸边界刚好覆盖常规装饰钣金、小型设备外壳、工艺金属件的常见下料尺寸，安装时需要在设备四周预留至少300mm的操作维护空间，方便板材上下料、导轨润滑、易损件更换等日常操作。主框架采用30×30与30×60规格的标准钢管焊接成型，焊接后做整体去应力处理，

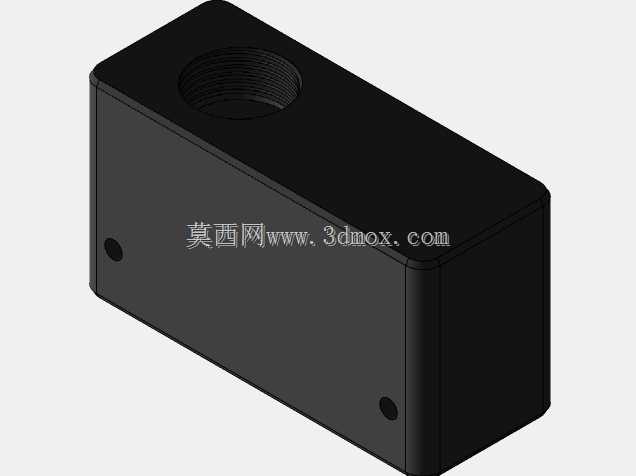

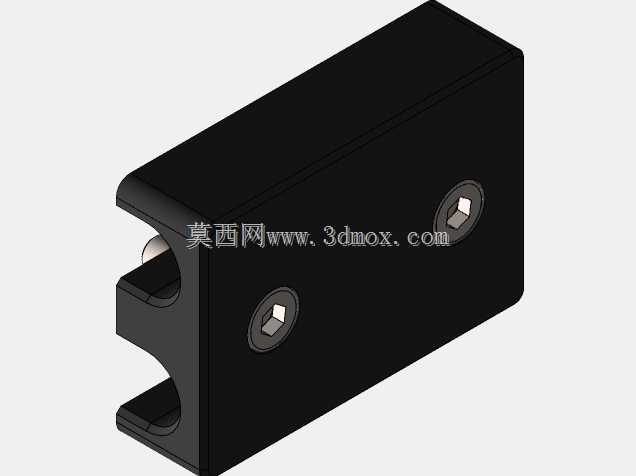

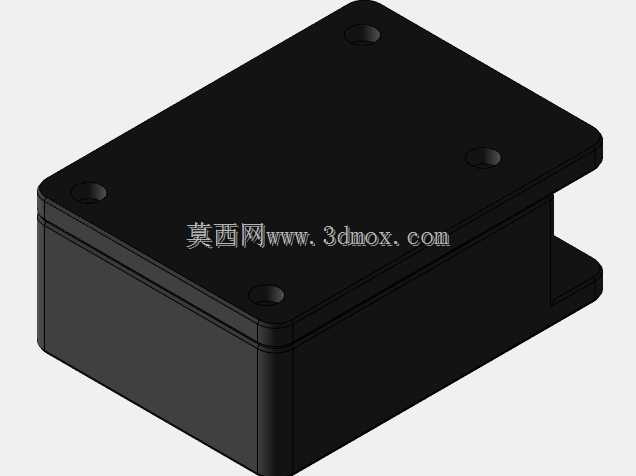

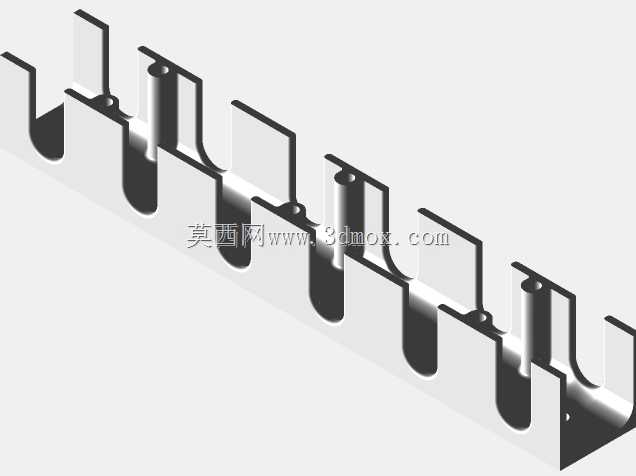

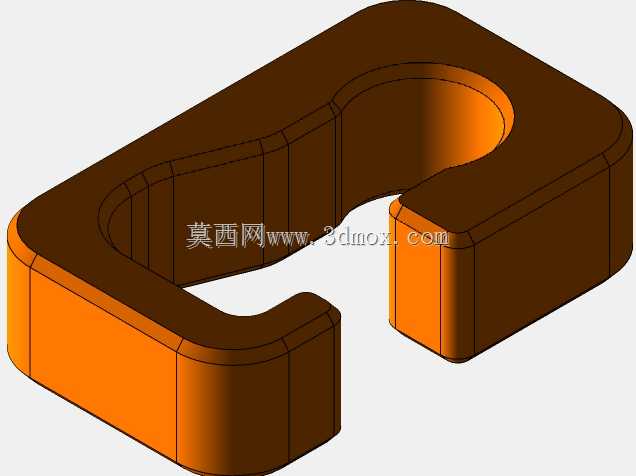

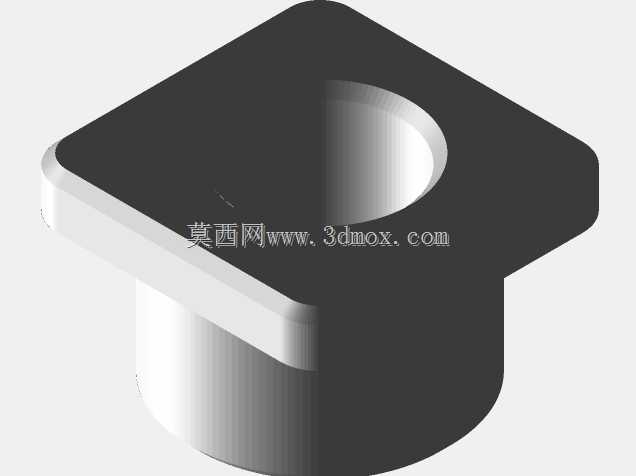

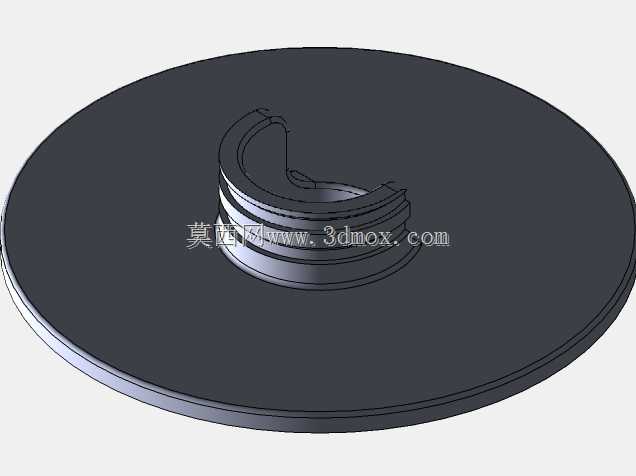

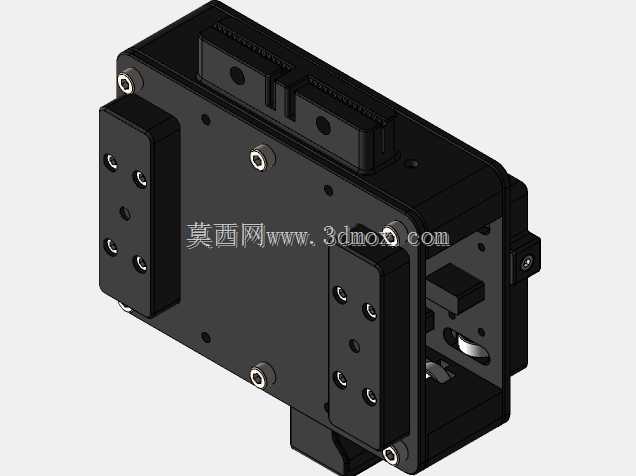

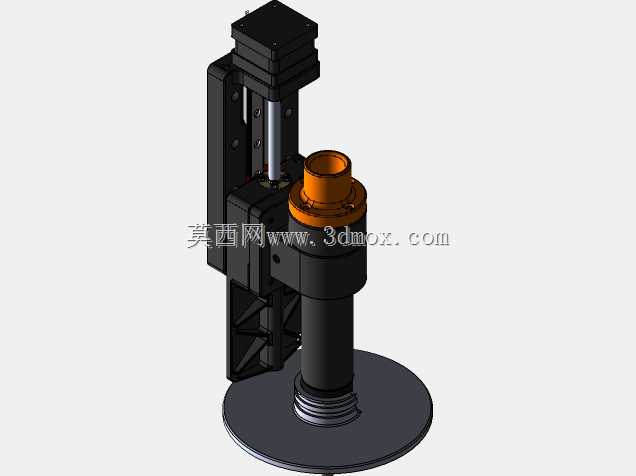

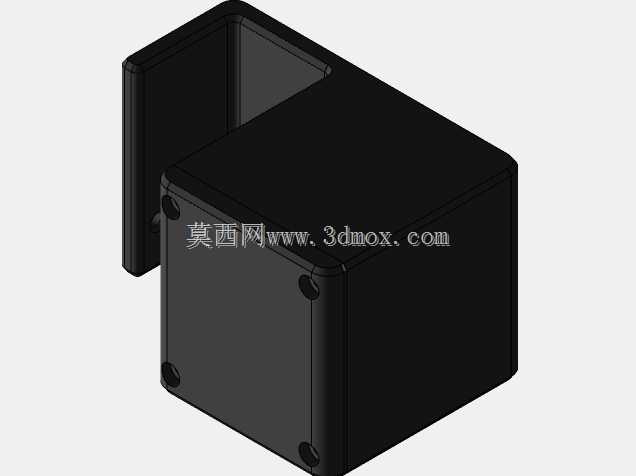

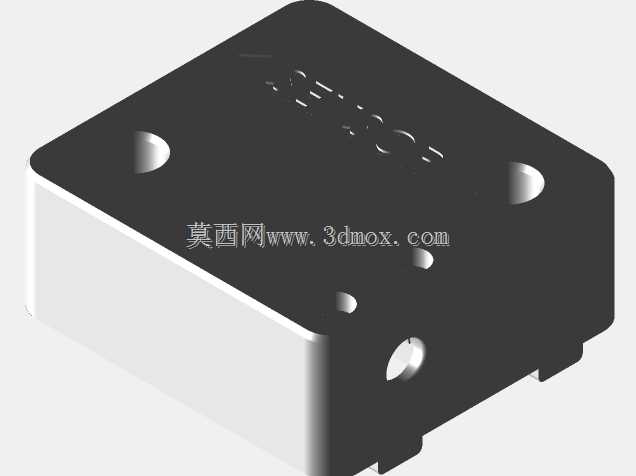

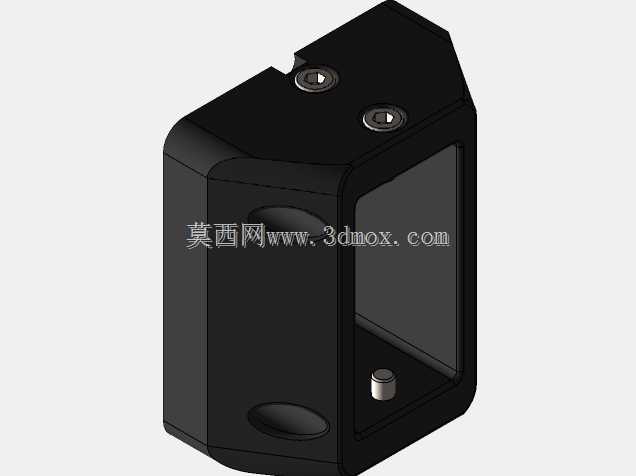

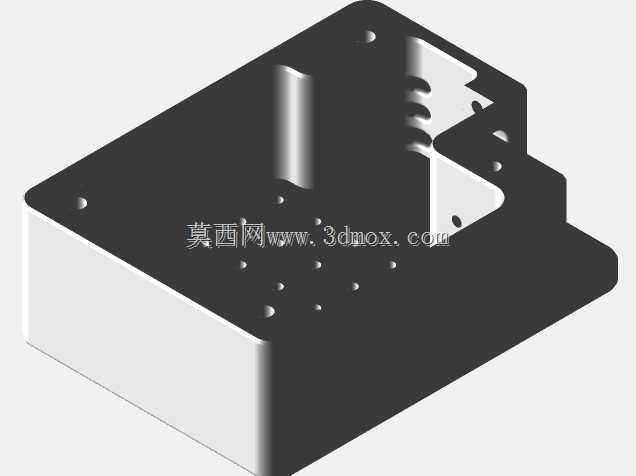

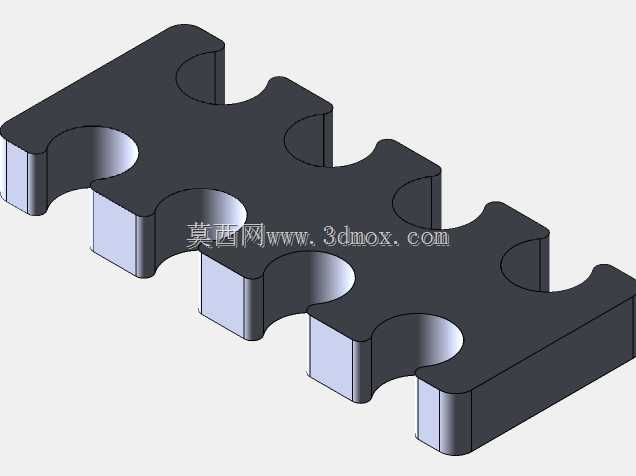

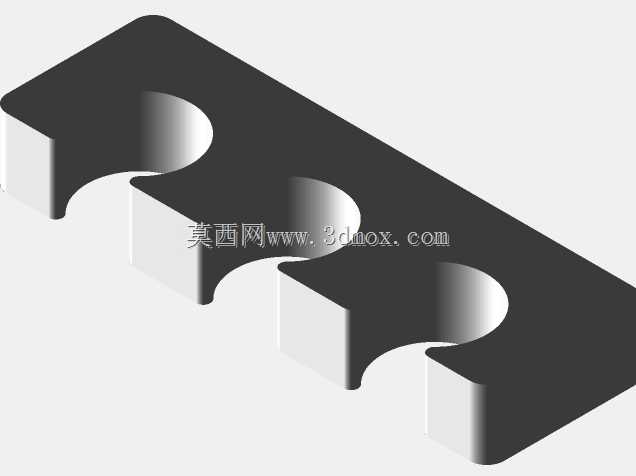

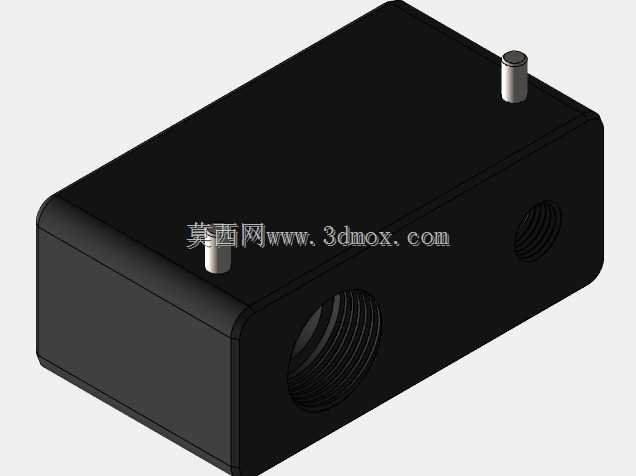

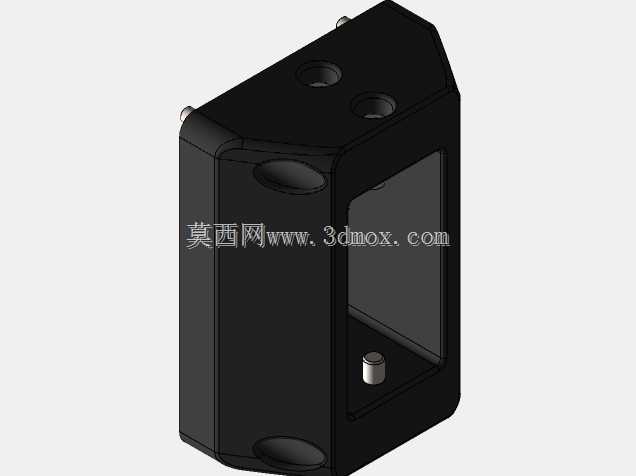

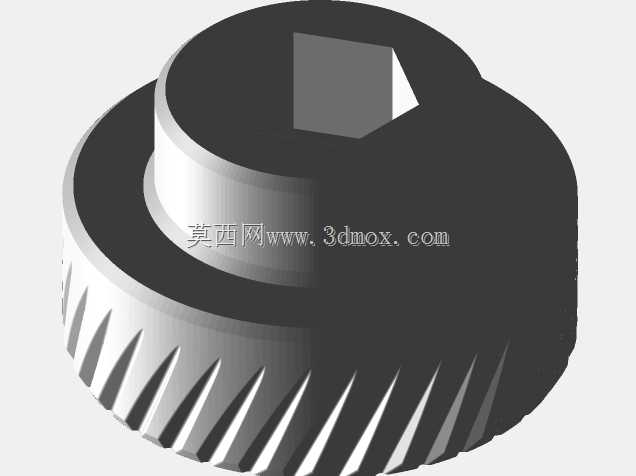

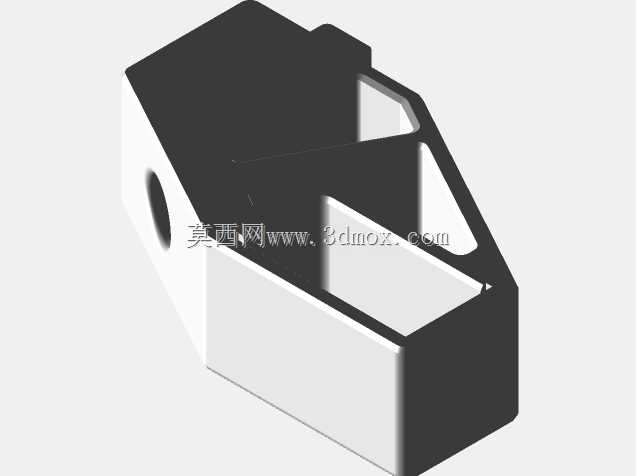

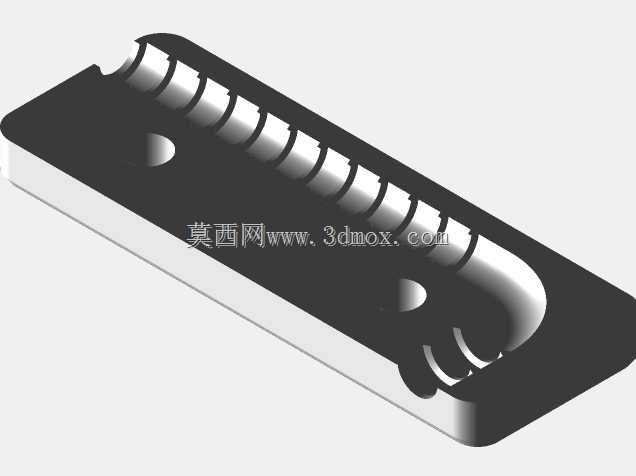

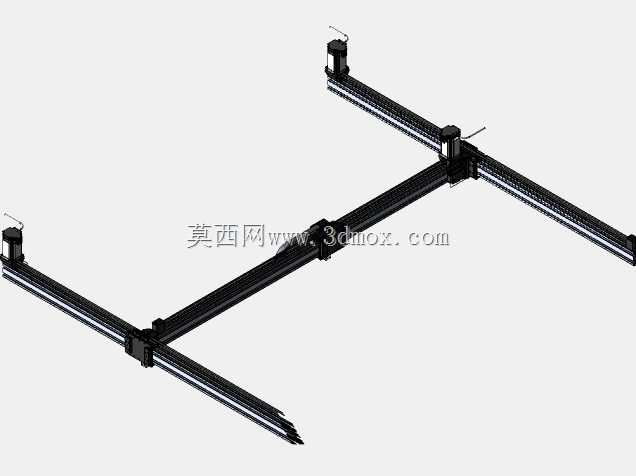

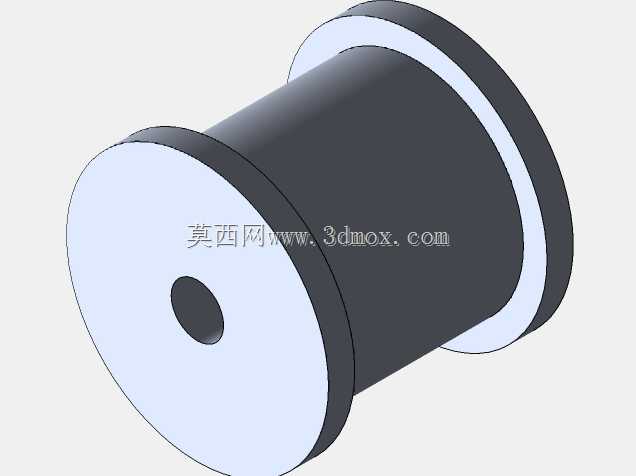

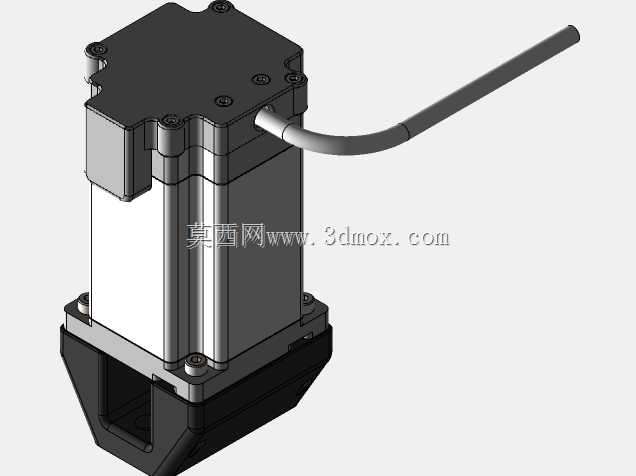

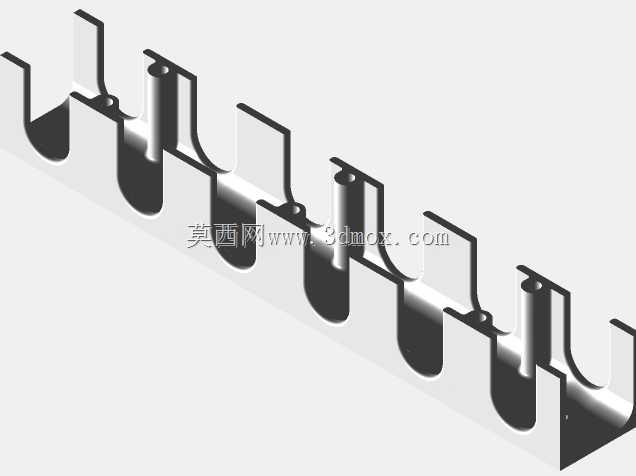

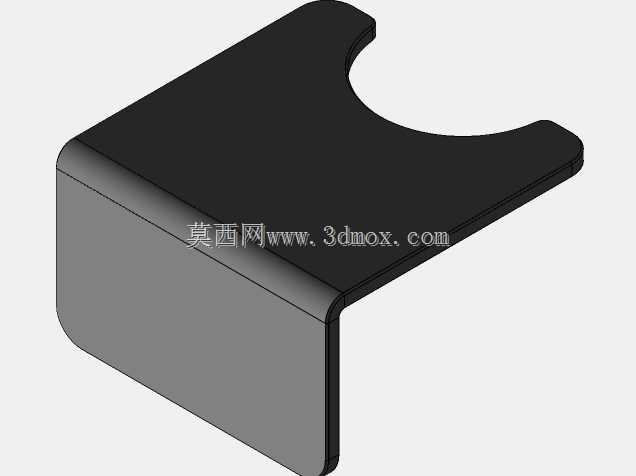

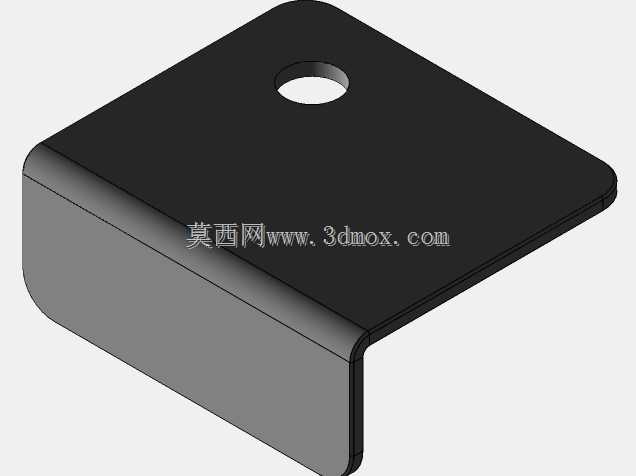

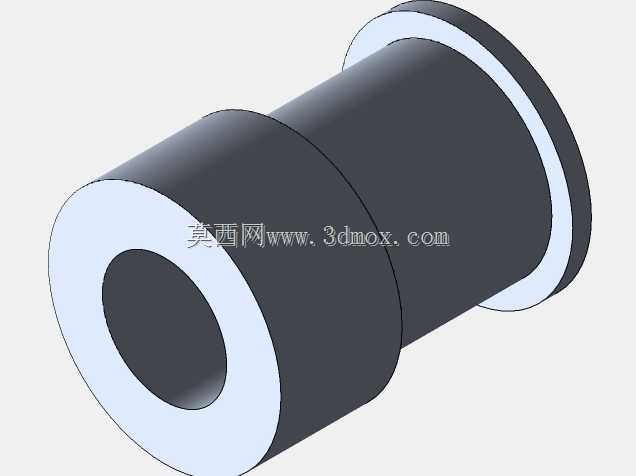

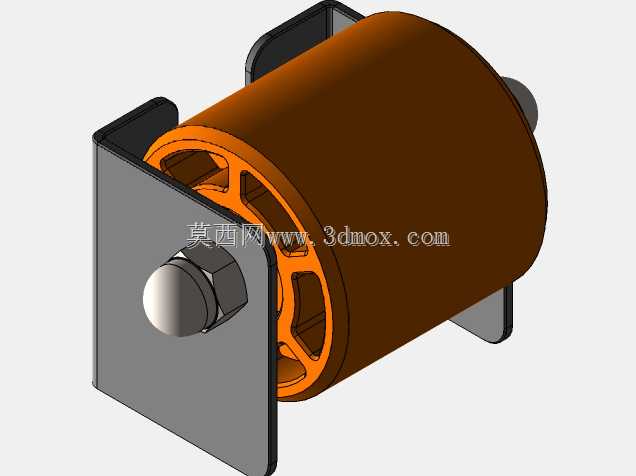

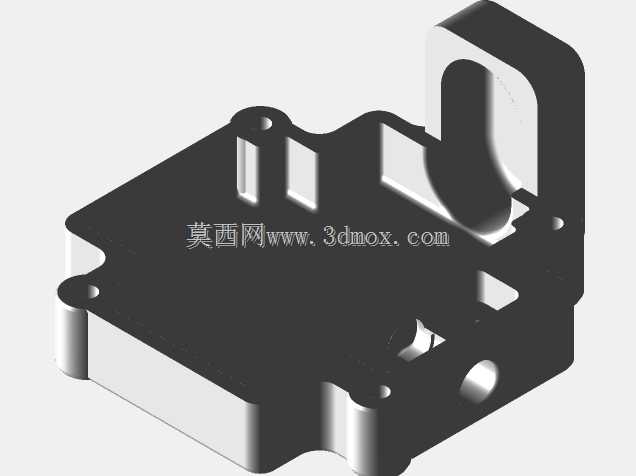

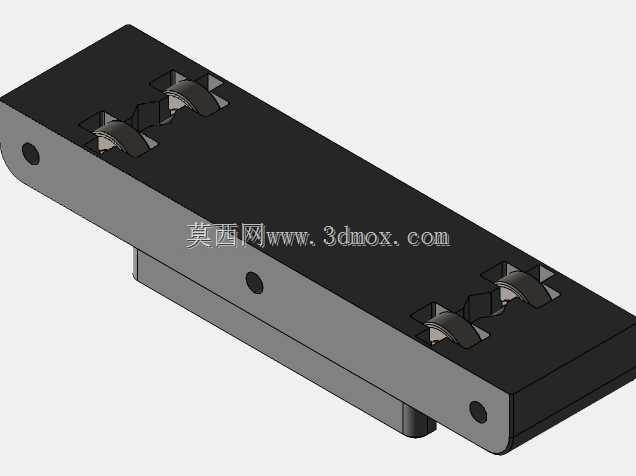

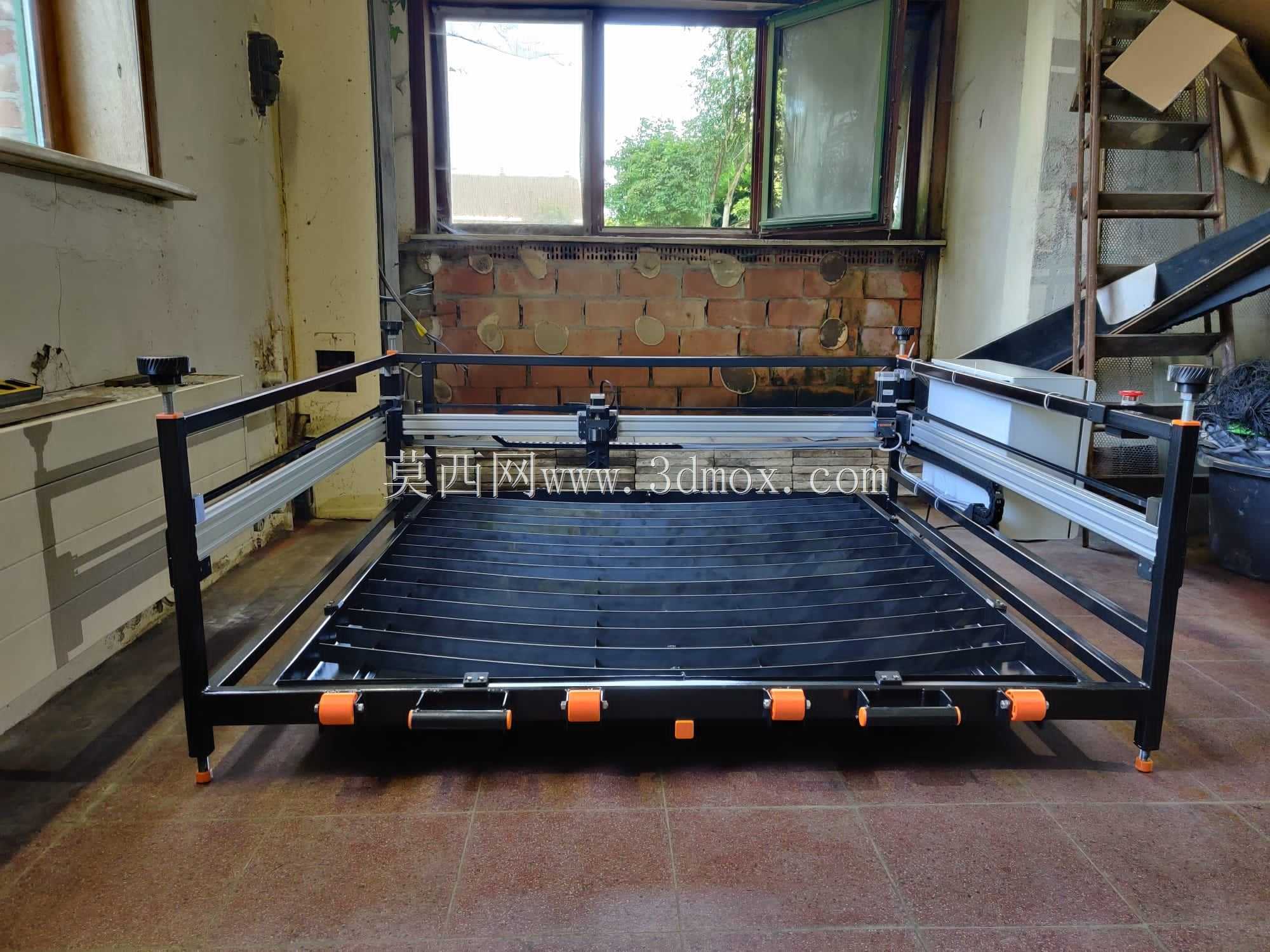

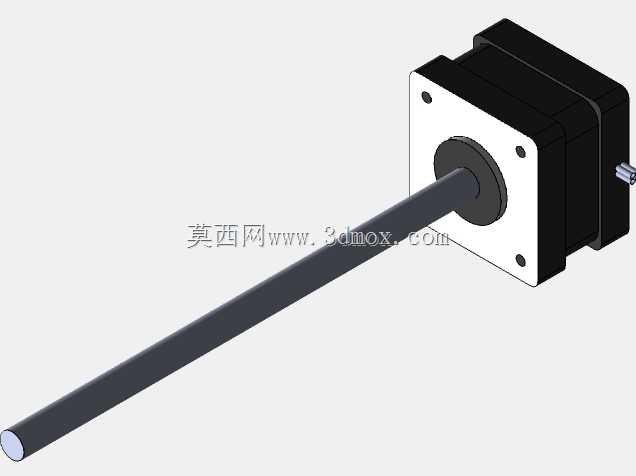

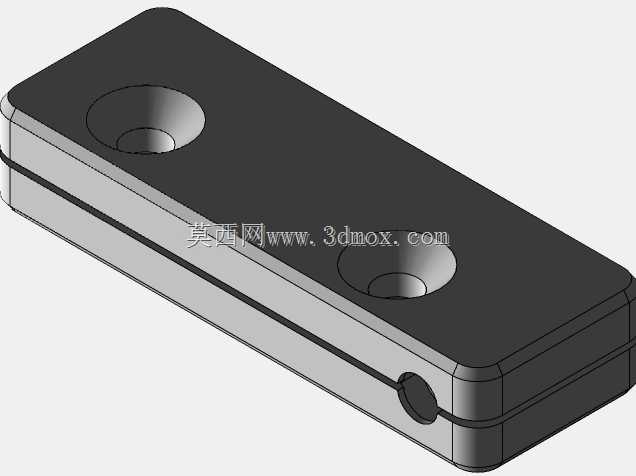

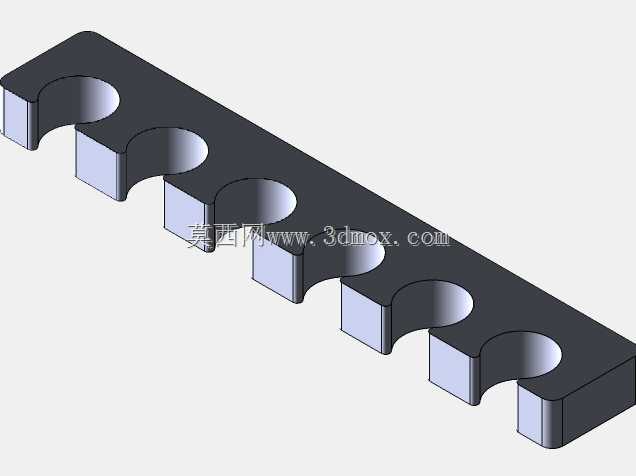

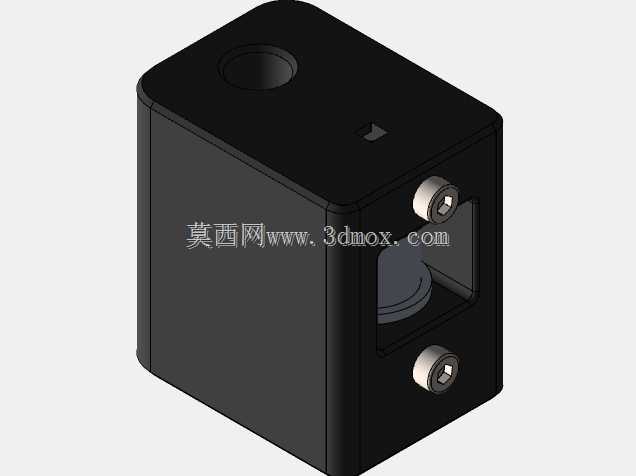

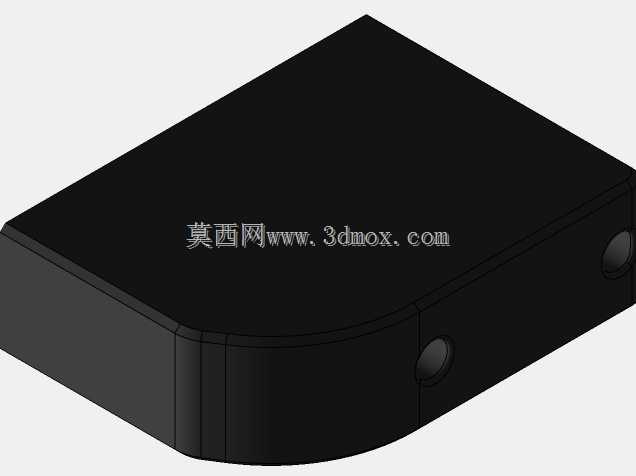

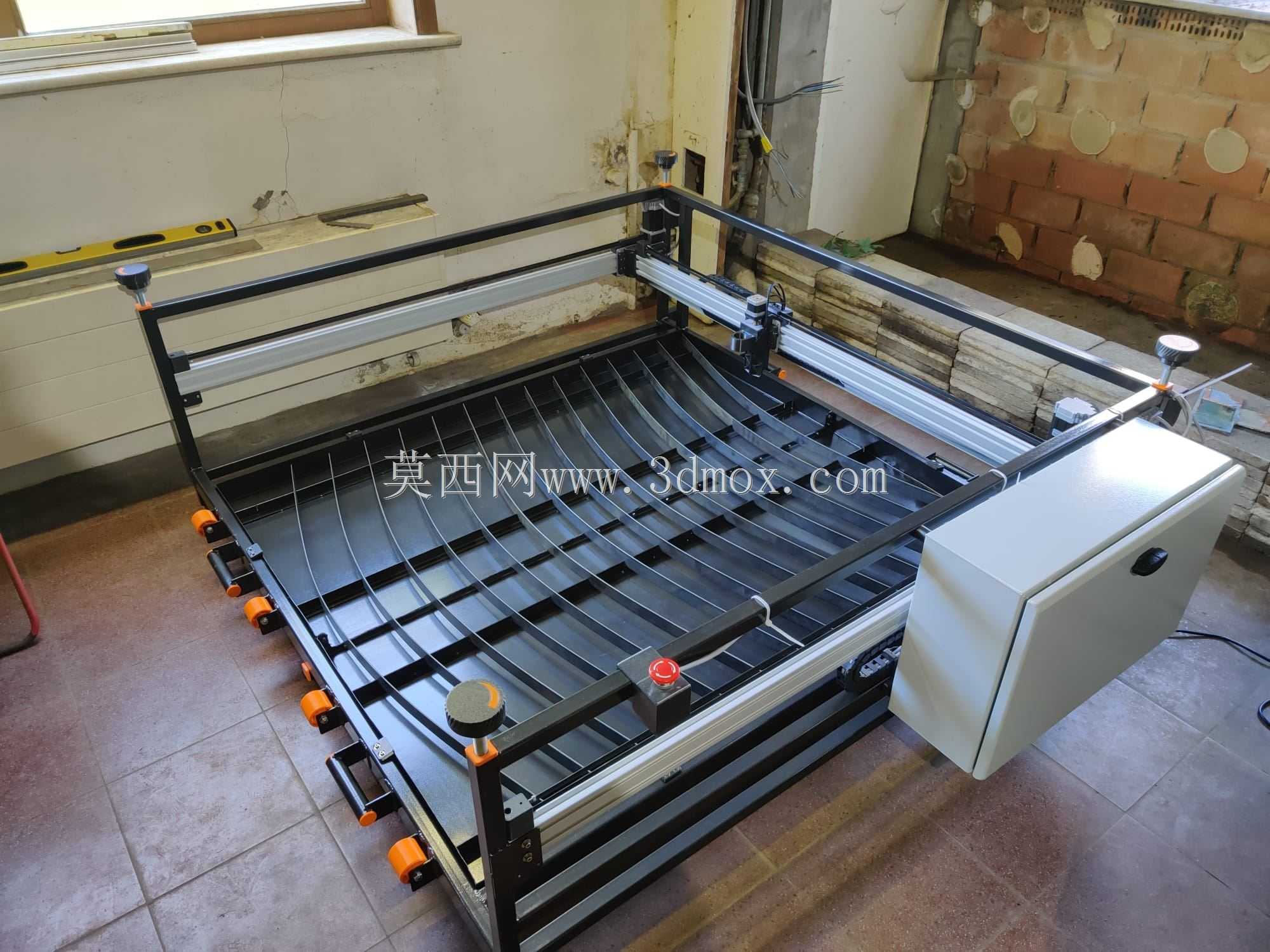

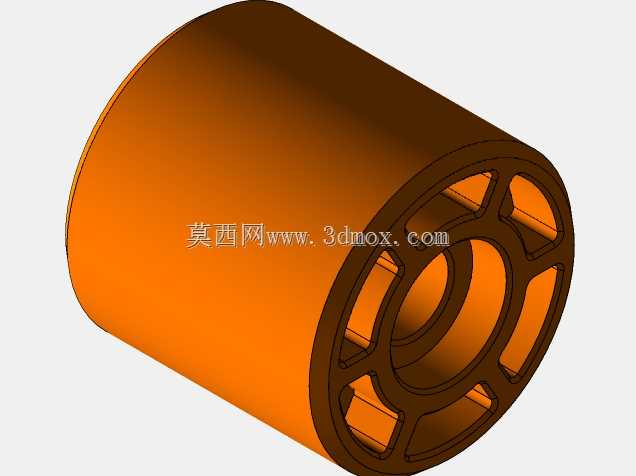

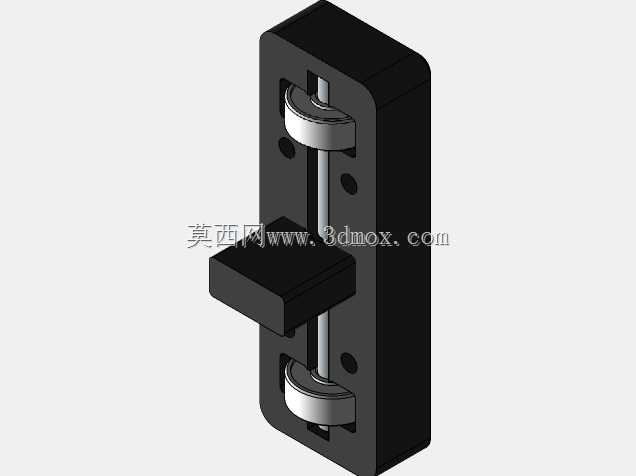

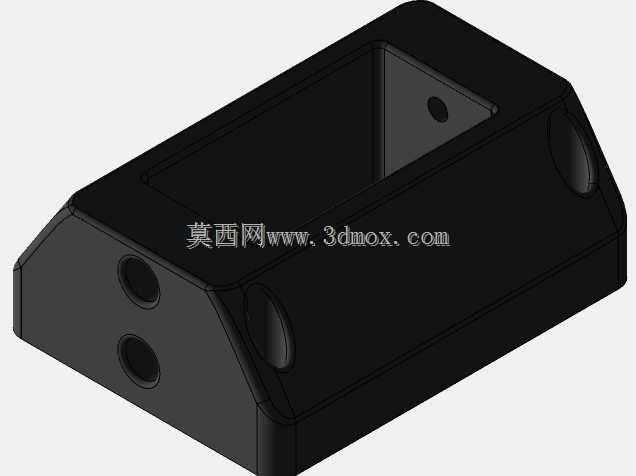

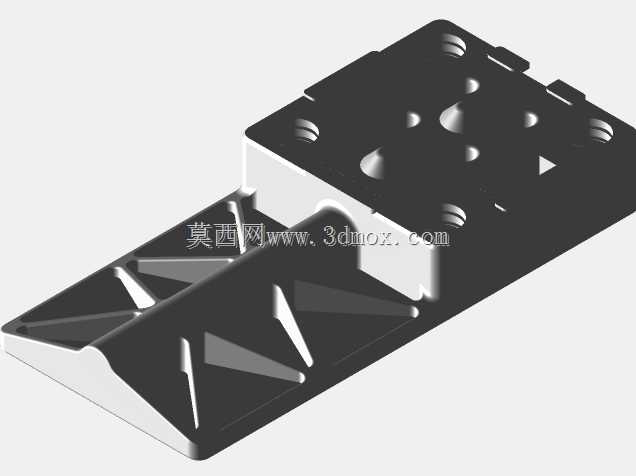

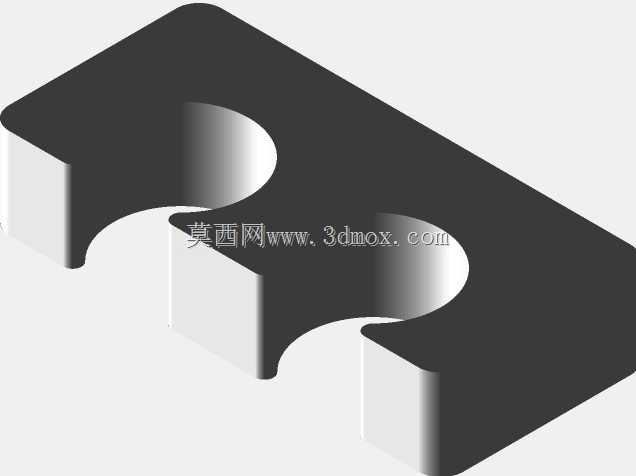

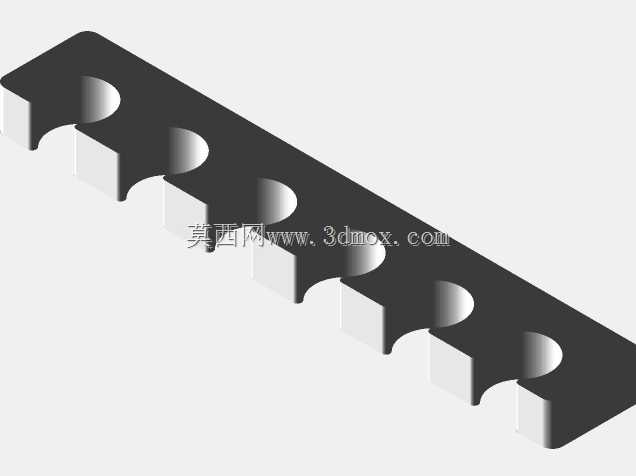

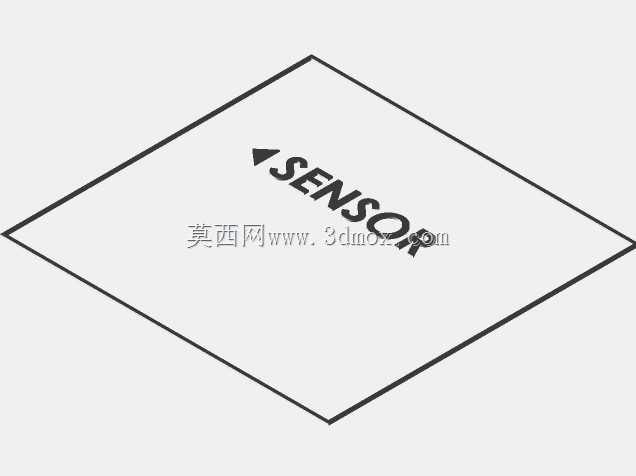

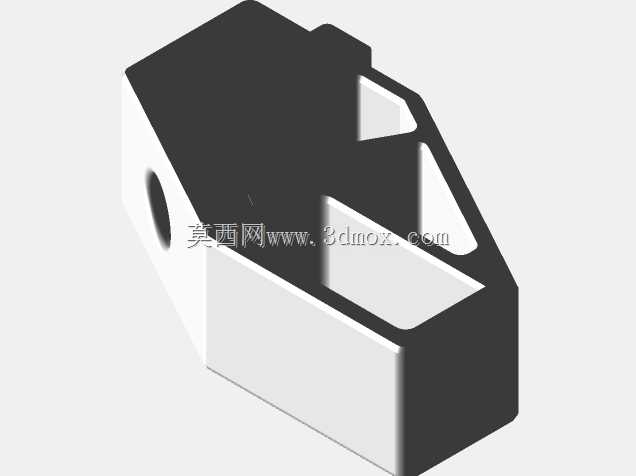

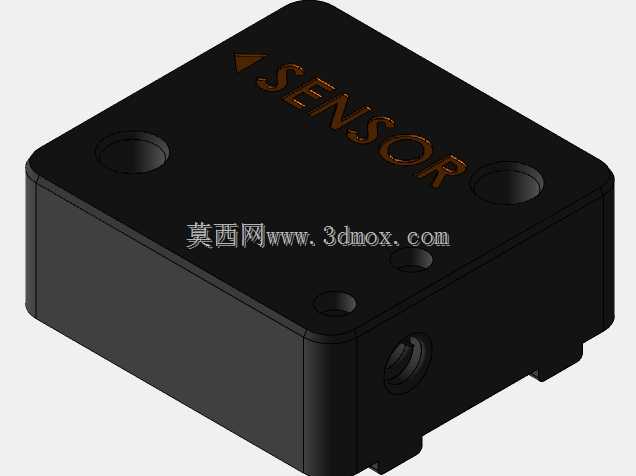

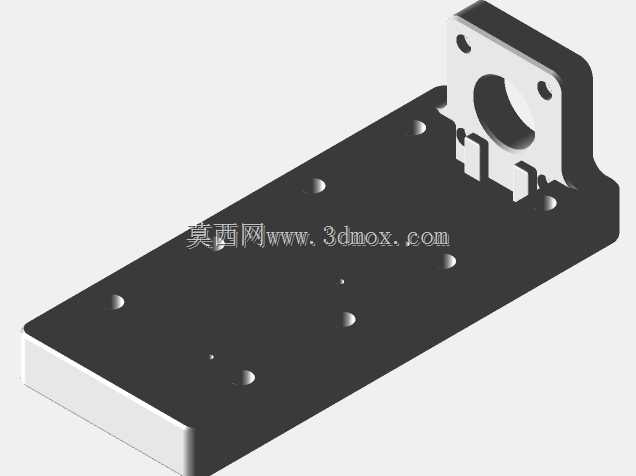

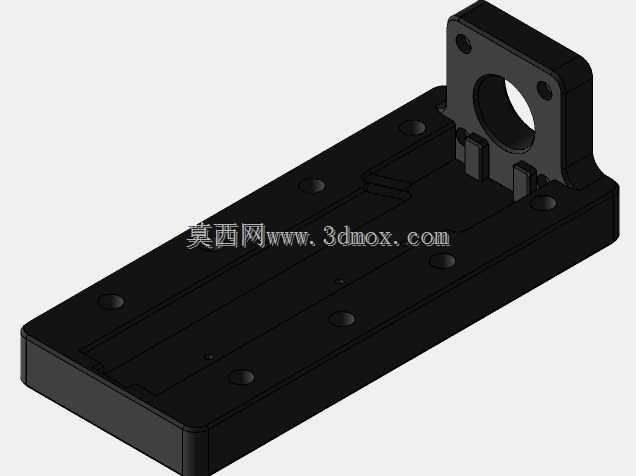

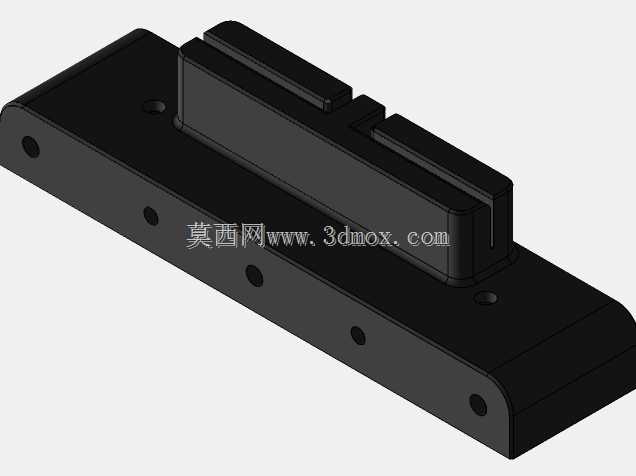

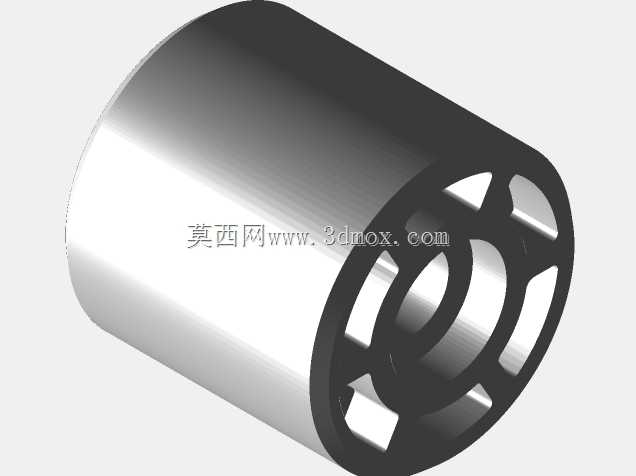

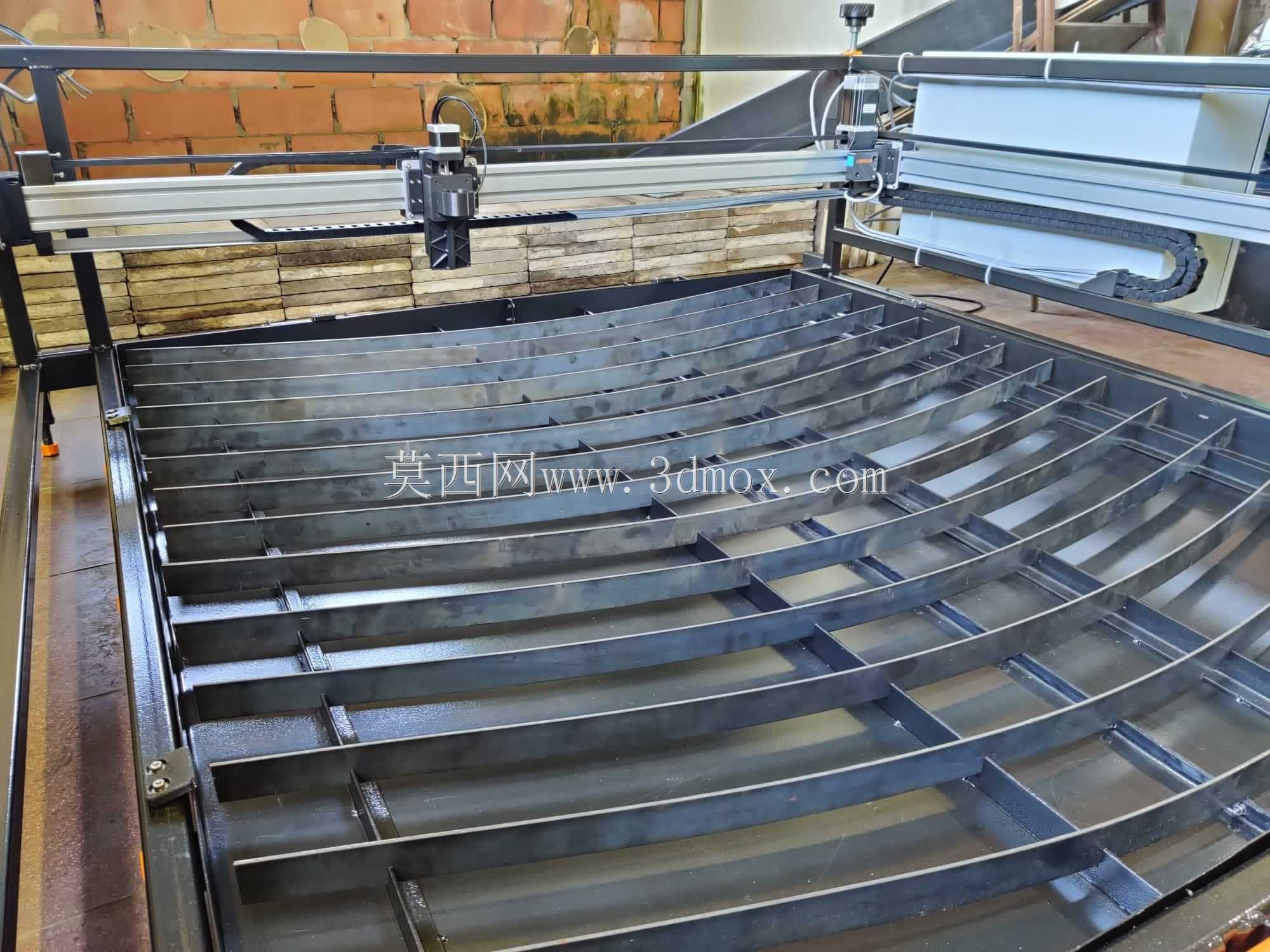

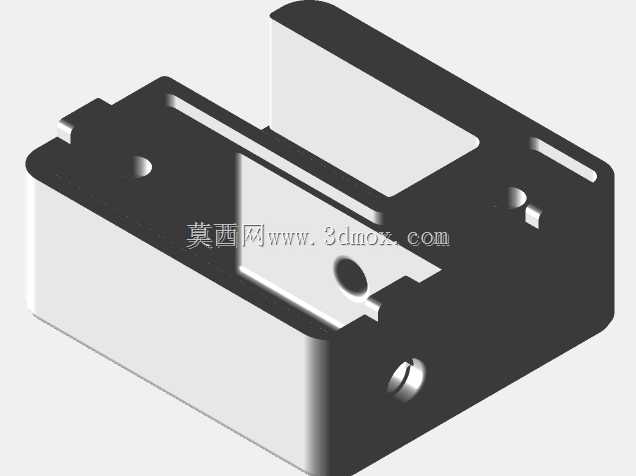

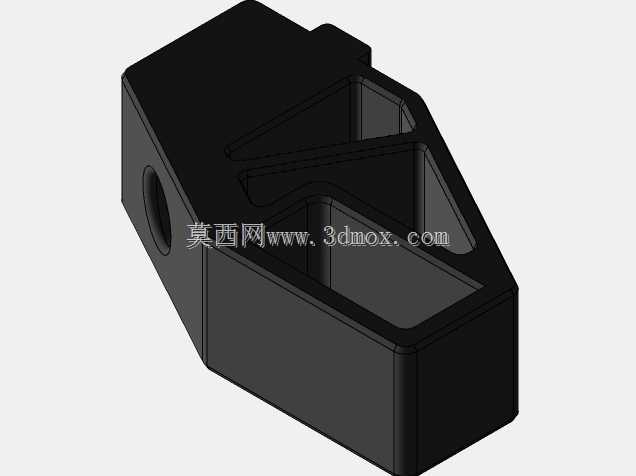

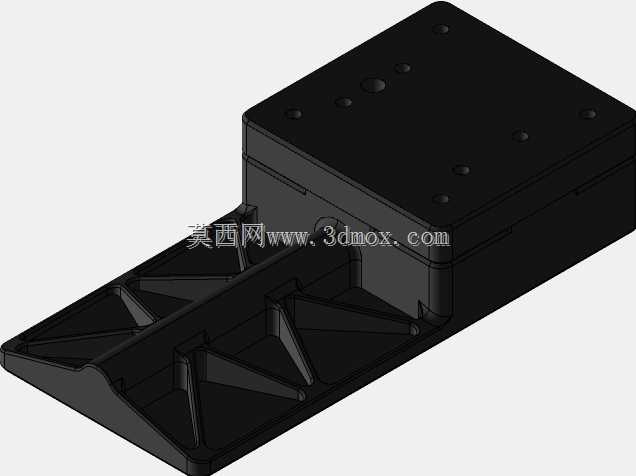

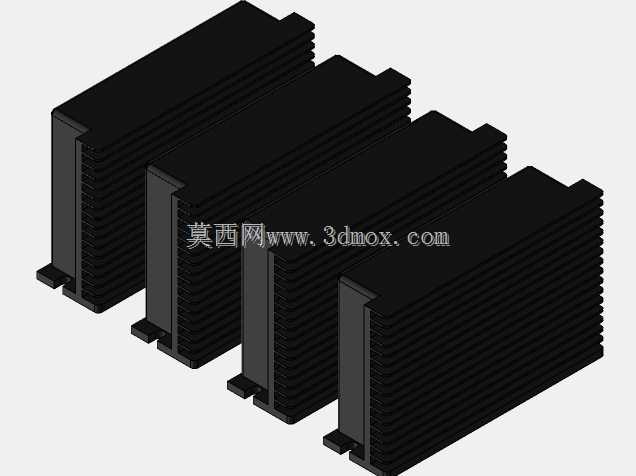

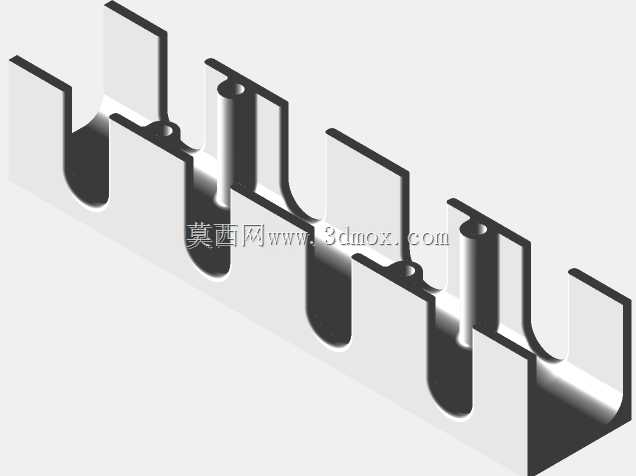

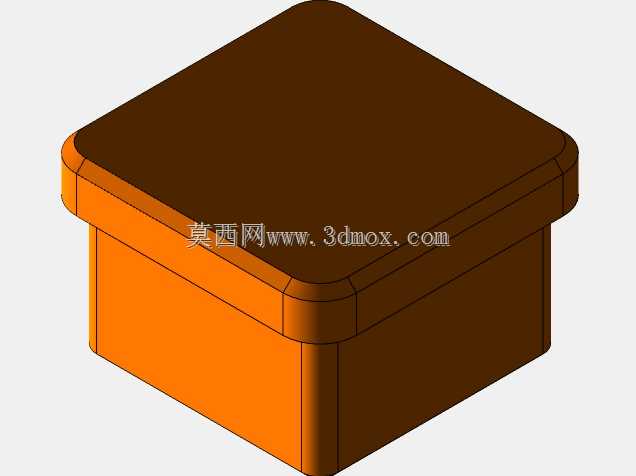

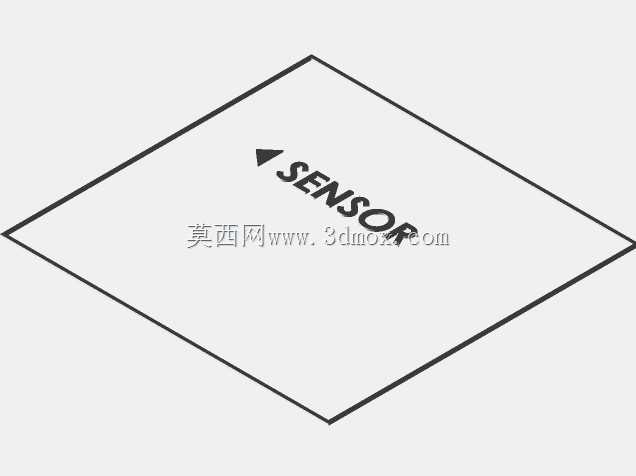

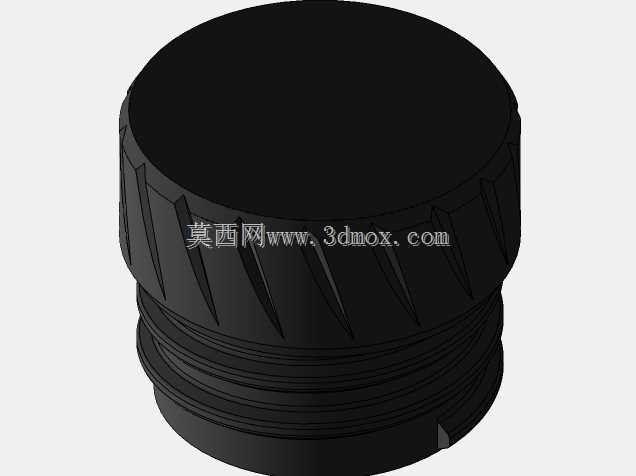

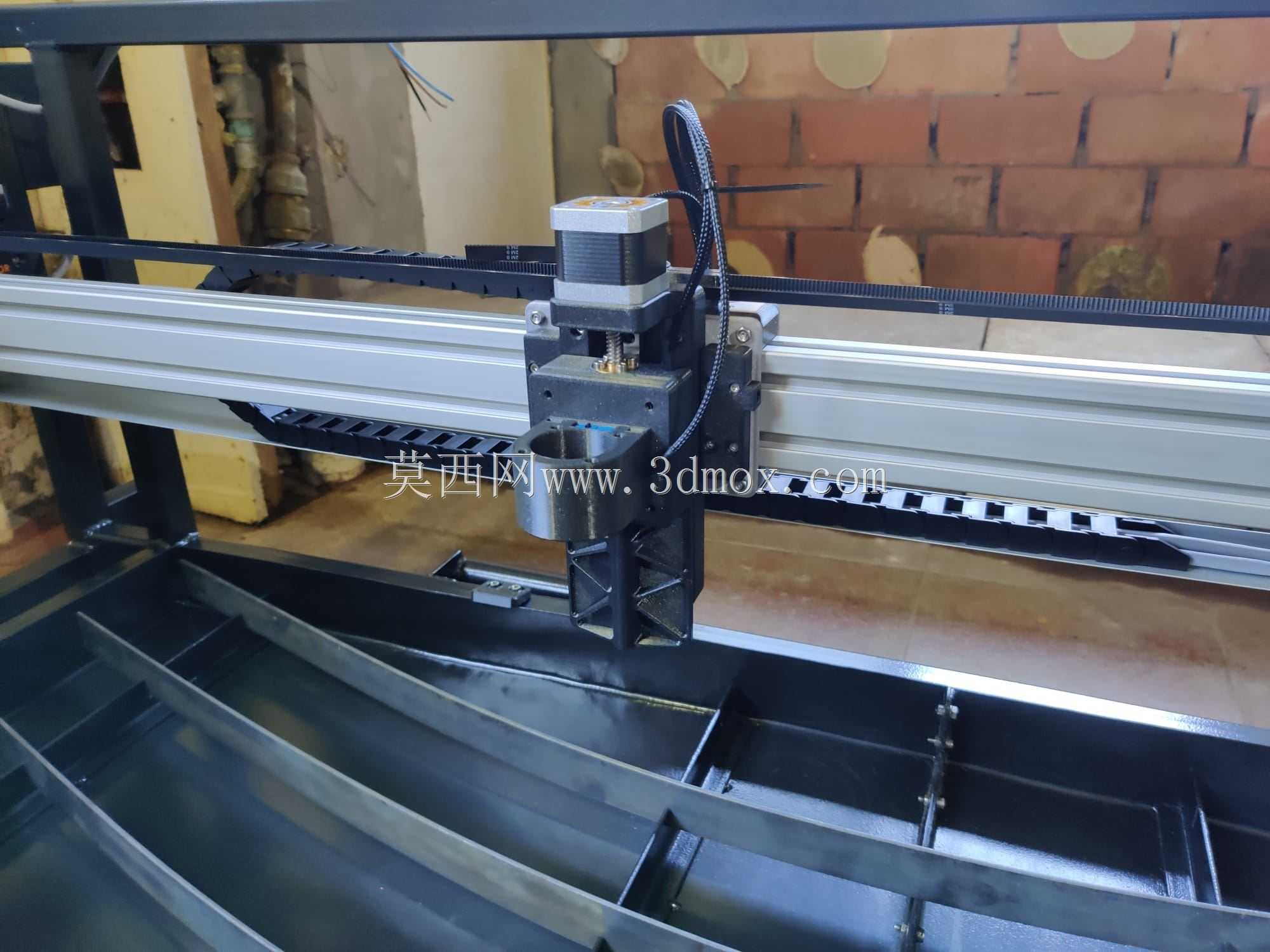

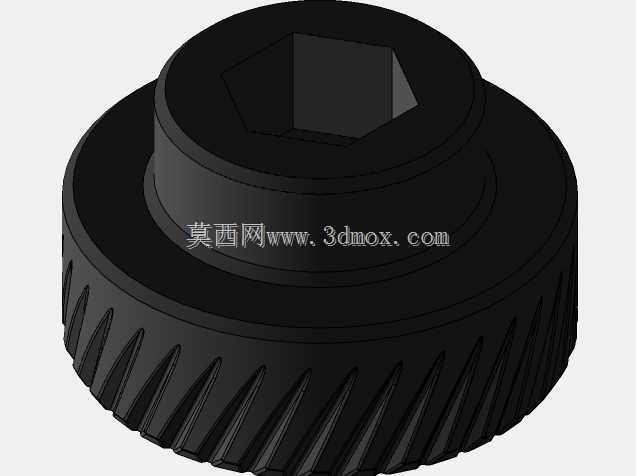

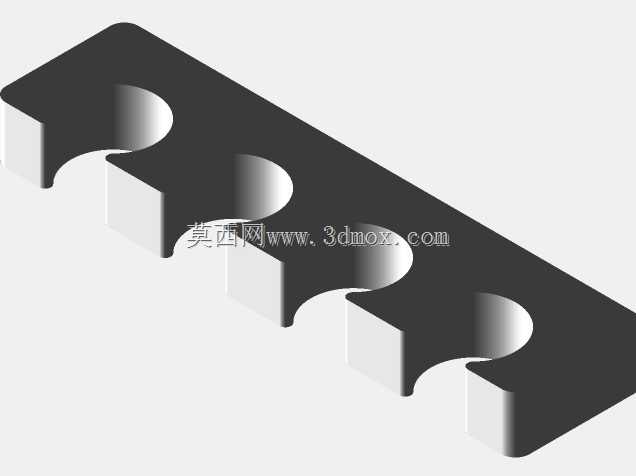

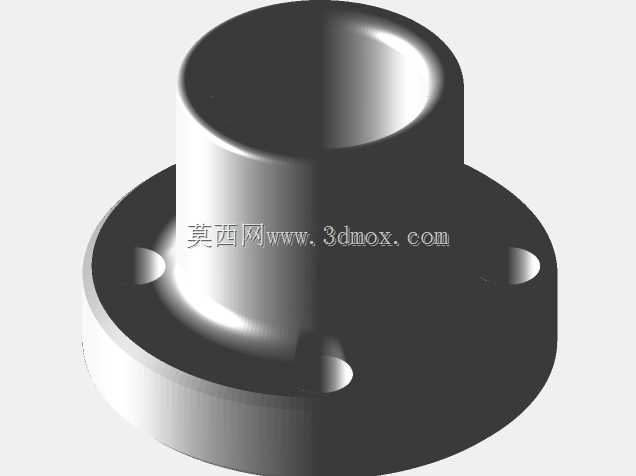

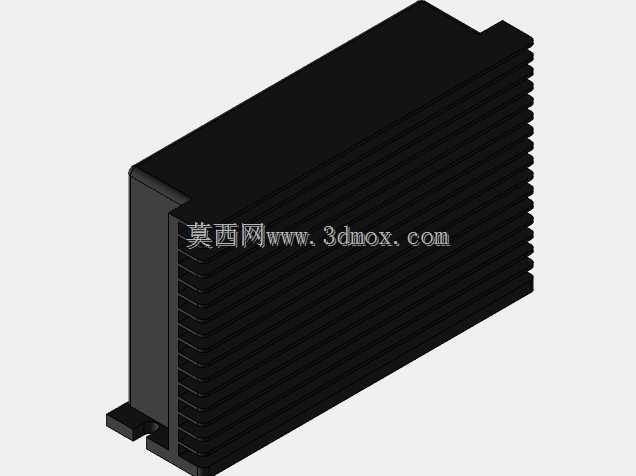

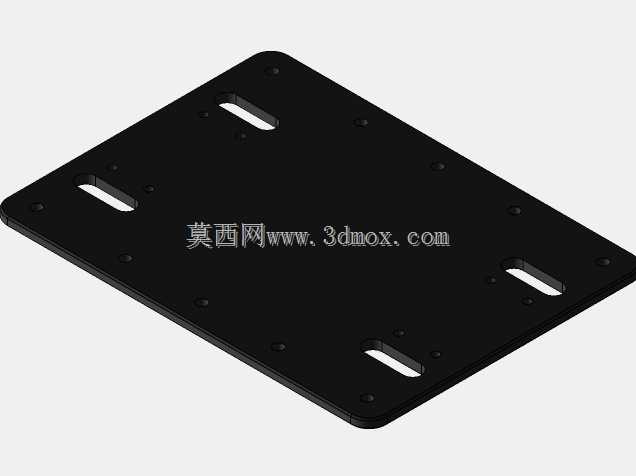

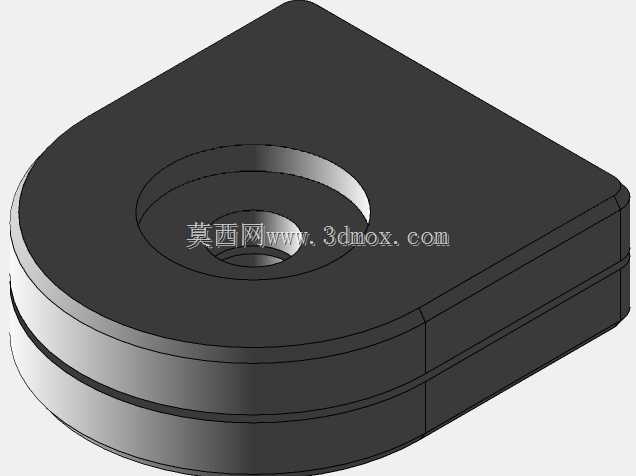

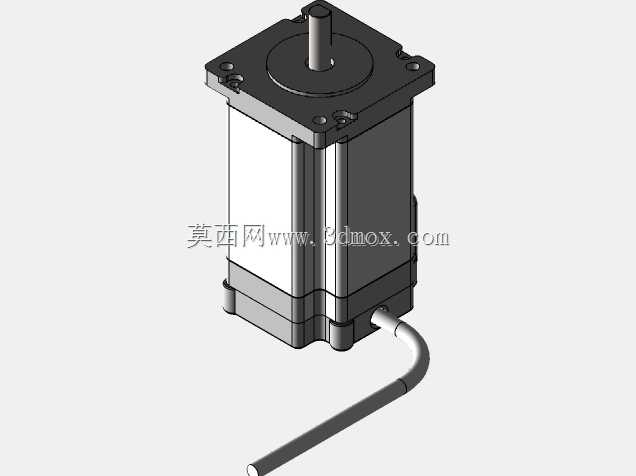

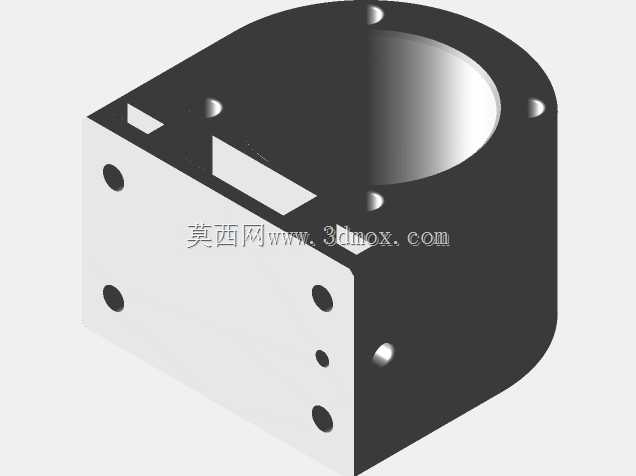

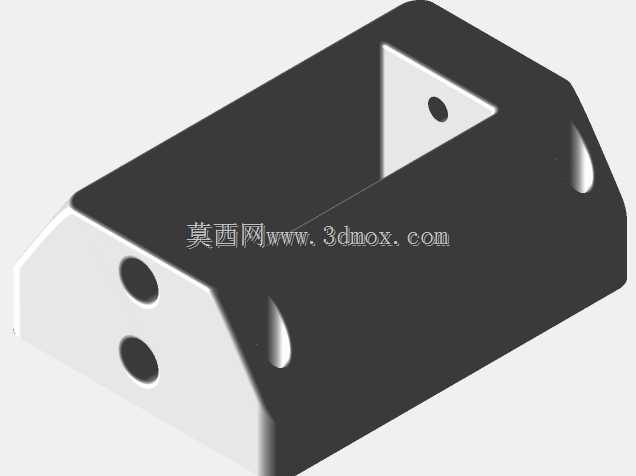

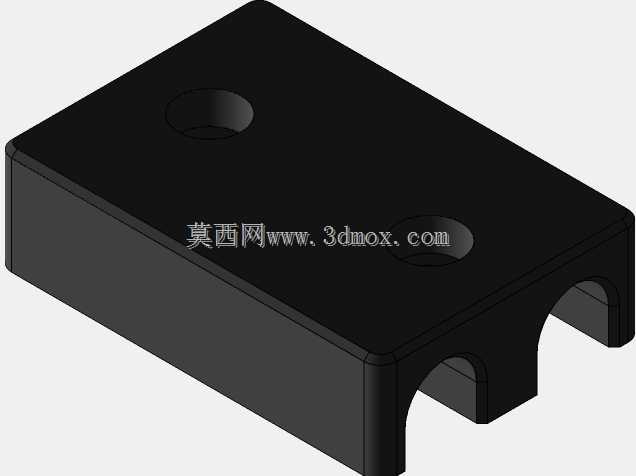

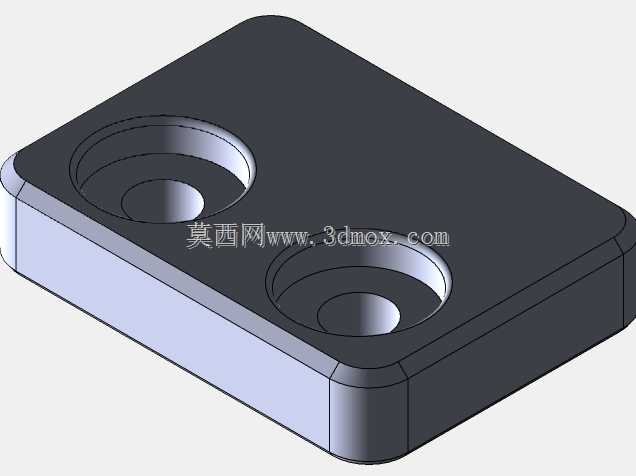

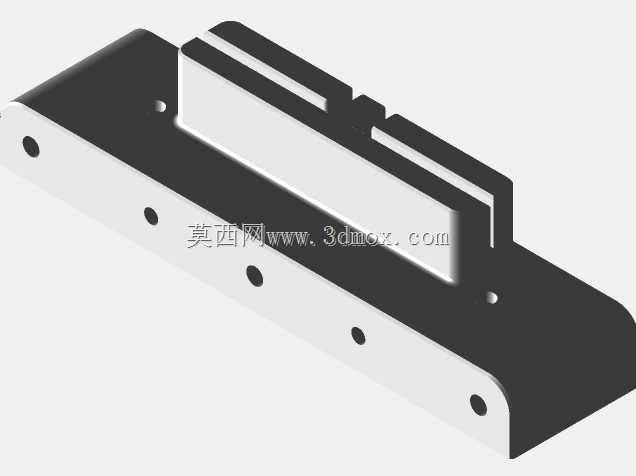

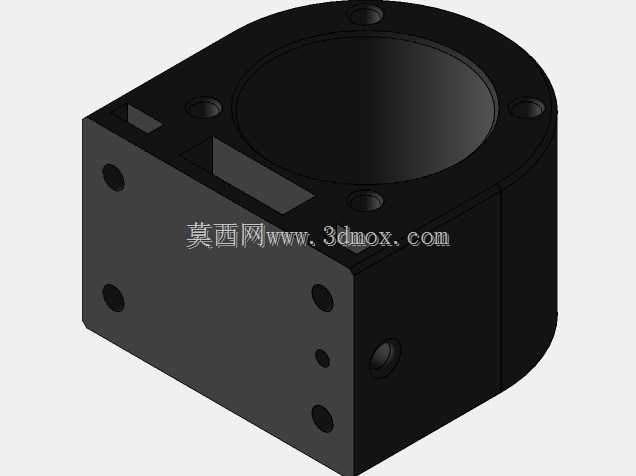

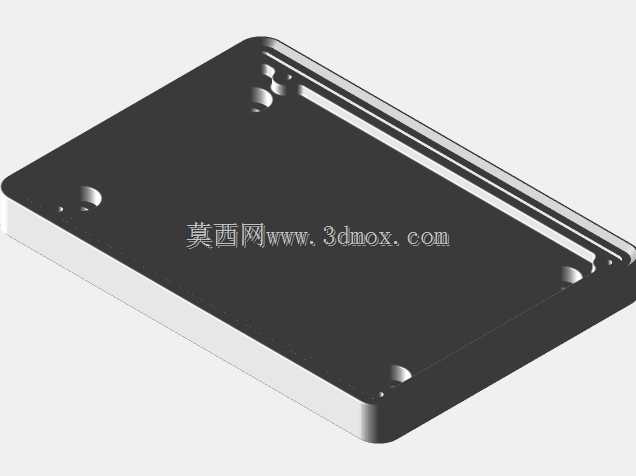

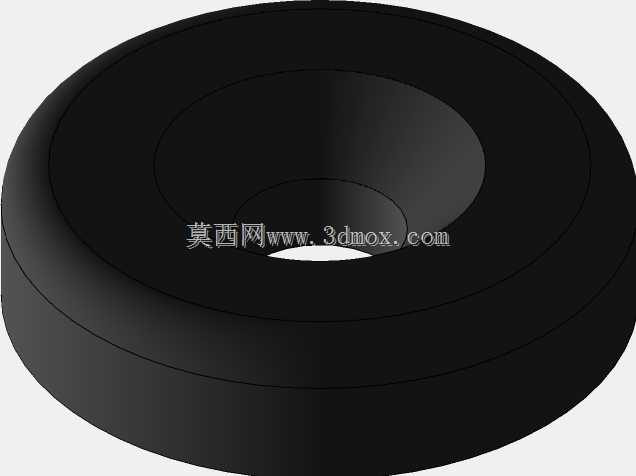

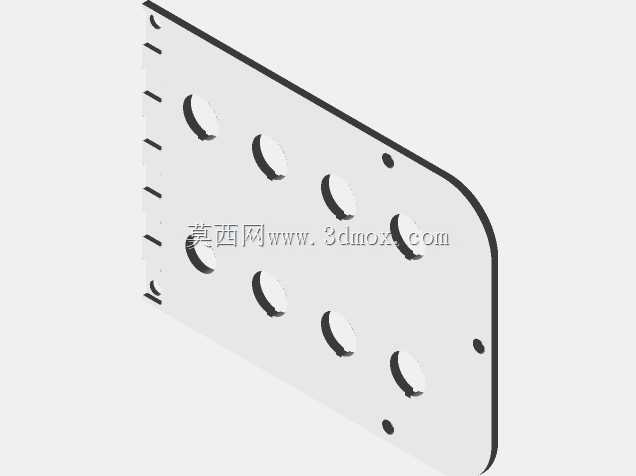

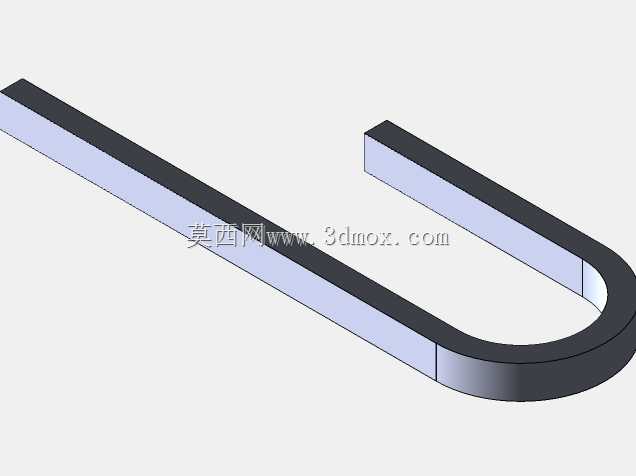

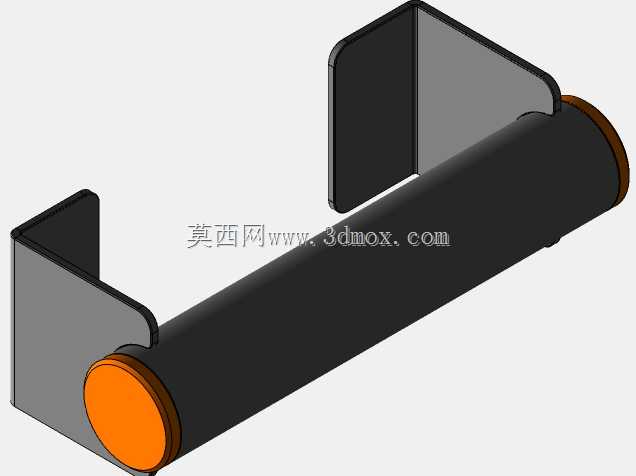

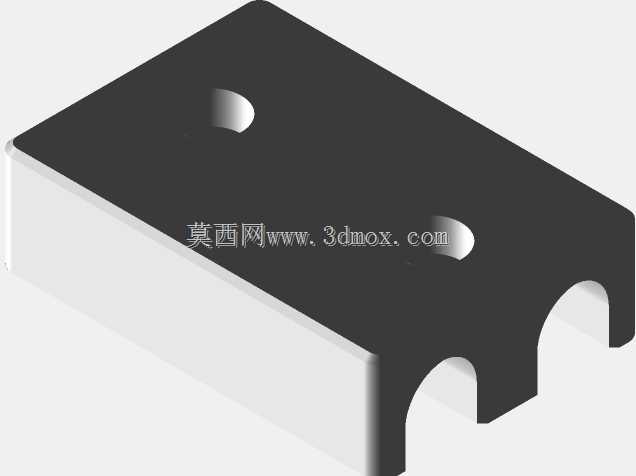

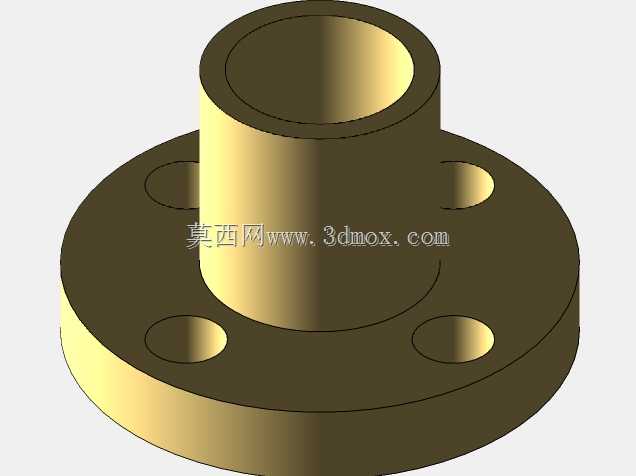

　　避免长期使用出现框架变形影响切割精度，这种型材选型兼顾了结构刚性与材料成本，不需要使用重型工业型材就能满足等离子切割过程中的抗振需求。运动系统采用铝挤压件搭配滚柱轴承的低成本方案，X、Y轴传动结构做了模块化设计，装配时不需要专用工装就能完成调试，降低了DIY组装的技术门槛，设备上大量采用3D打印的功能件，用于走线固定、传感器安装、限位块定位等非承重部位，既减少了定制机加工件的成本，也方便使用者根据自身需求做局部结构修改。目前已完成的整机结构经过实际试切验证，切割过程中机架无明显共振，运动部件运行顺畅，后续可对Z轴结构做升级优化，进一步提升调高响应速度与切割定位精度，让厚板切割的断面质量更稳定。整机的走线布局做了分层规划，

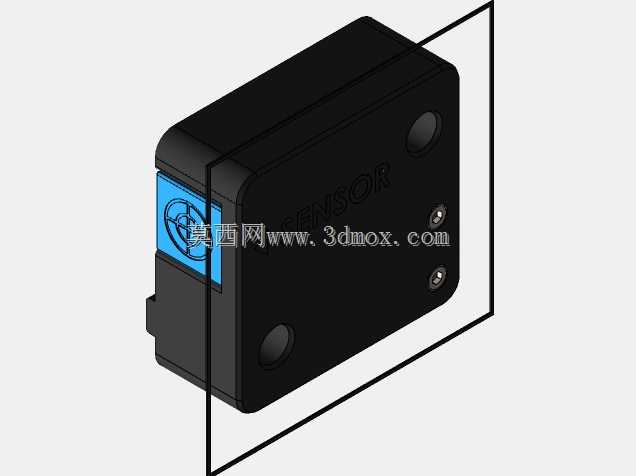

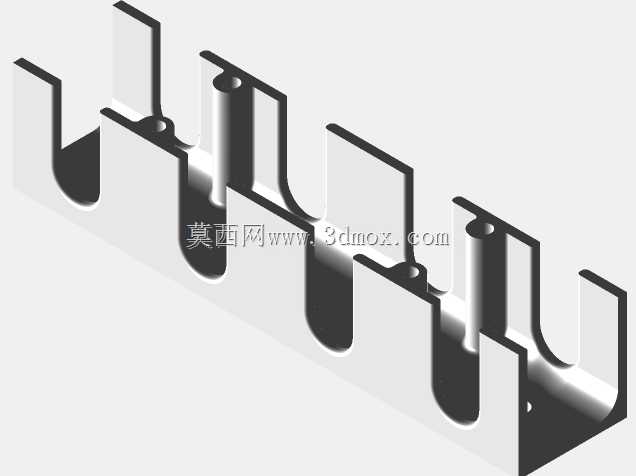

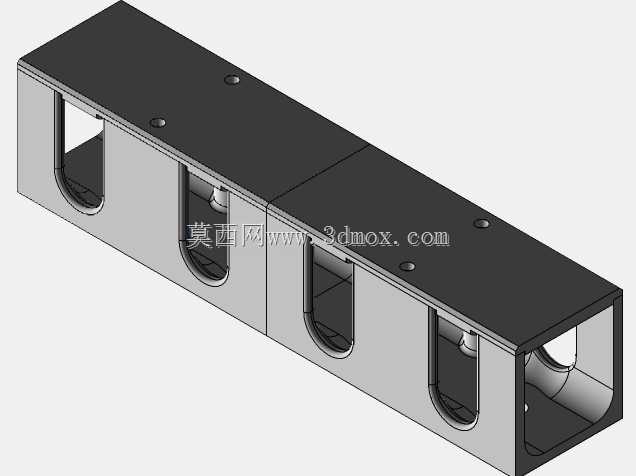

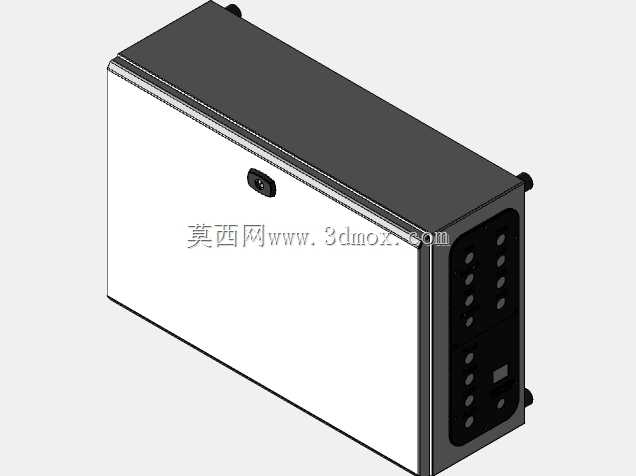

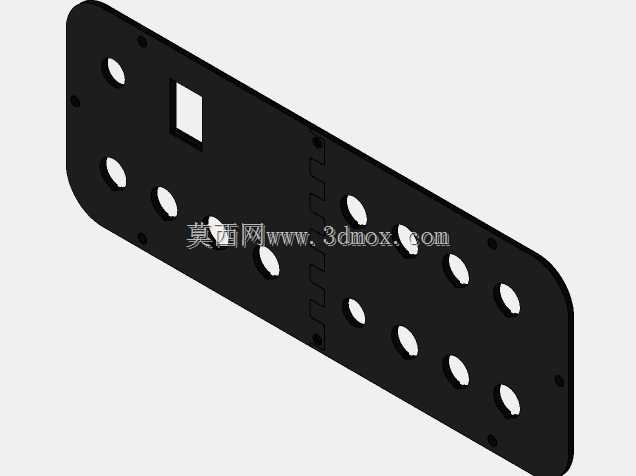

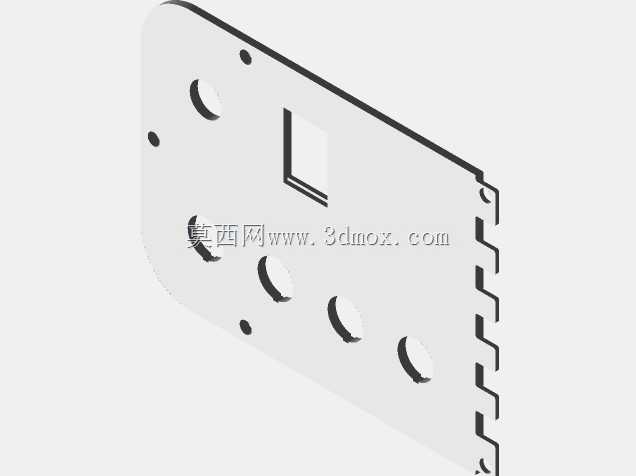

　　强电等离子回路与弱电控制线路分开布设，避免等离子起弧时的高频干扰影响控制信号传输，各轴的限位开关安装位置做了冗余设计，可根据实际装配误差微调触发位置，导轨安装面预留了修配余量，组装时可通过配磨垫片调整导轨平行度，保证运动顺滑无卡滞。
