红环800自动铅笔精密结构外观造型

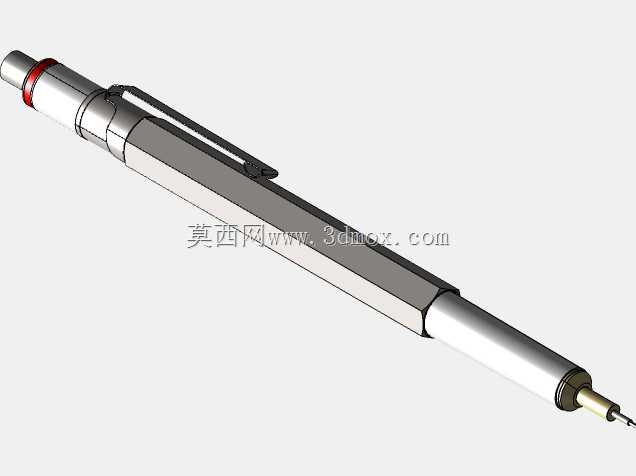

　　这款自动铅笔的三维结构还原，核心围绕精密绘图书写工具的实际使用场景展开，面向工程制图、手绘设计、日常精细书写三类高频使用需求，整笔采用全金属主体搭配防滑握持段的经典布局，笔身轴线方向依次布置出芯端头、金属锁紧锥套、滚花防滑握区、笔杆主体、侧置笔夹、尾端按动出芯结构与标识环，各段同轴度公差在建模时严格控制在0.02mm以内，避免实际装配后出现笔芯偏摆、出芯卡滞的问题。

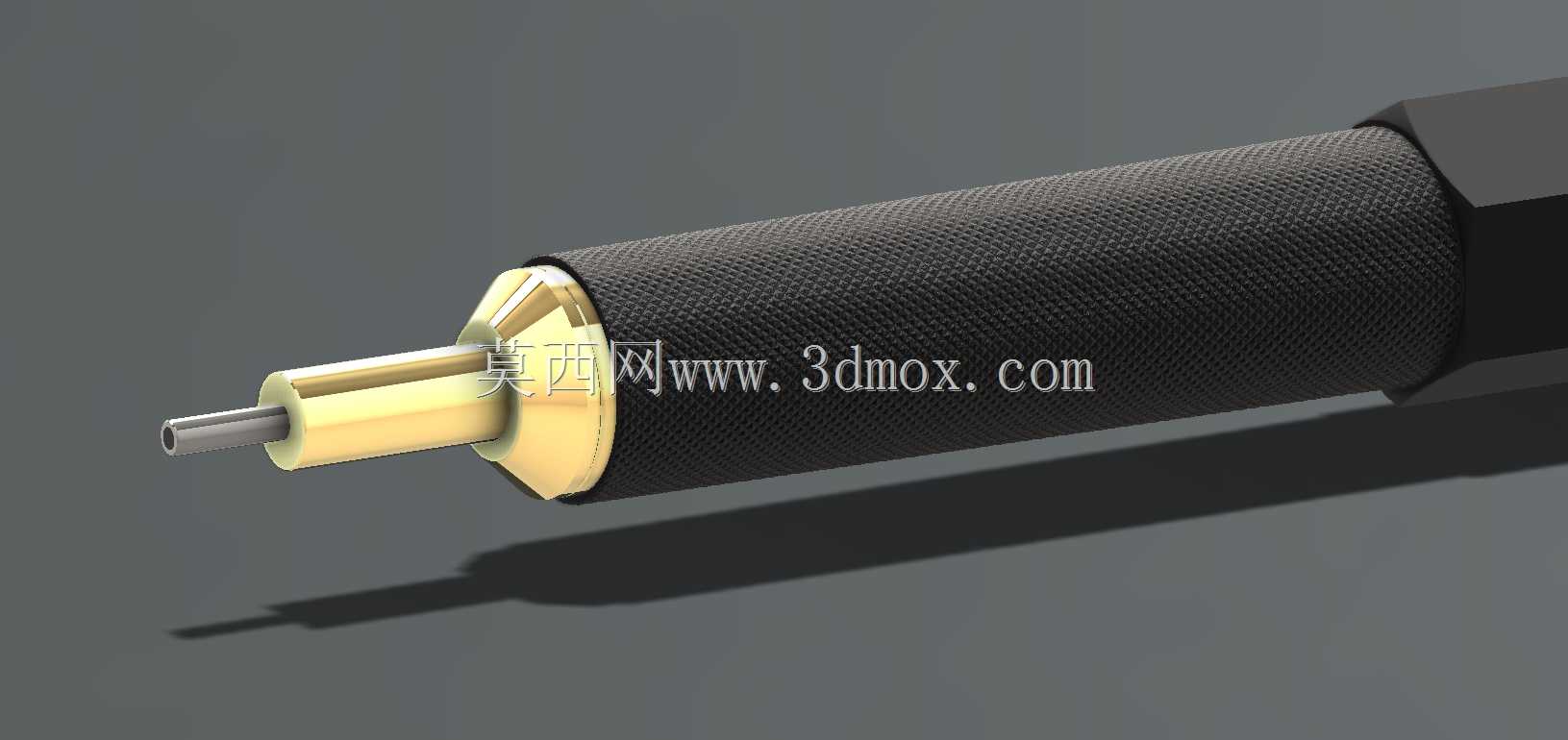

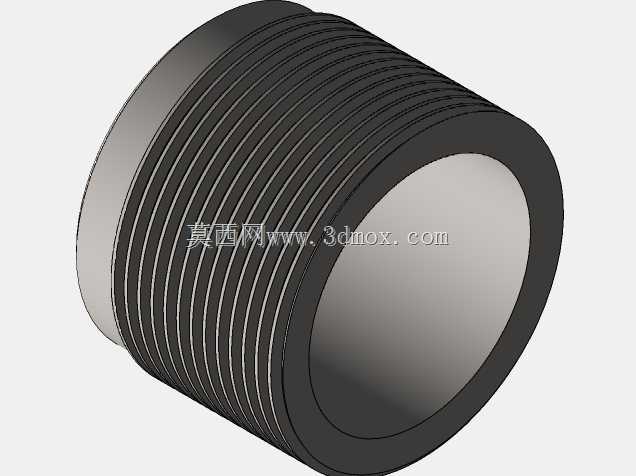

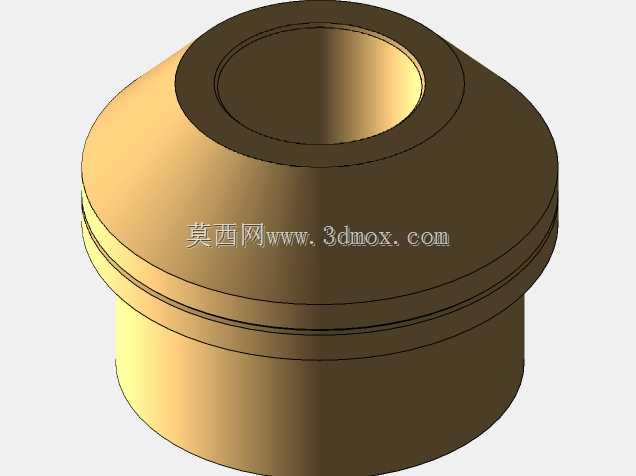

　　从设计思路来看，笔身前段的滚花握持区没有采用光滑圆柱面，而是加工出细密的网状滚花纹理，握持时手指与笔杆的摩擦系数稳定，长时间制图施力不会出现打滑移位；靠近笔尖的金属锥套做了阶梯收窄处理，笔尖探出长度控制在8mm左右，绘图时视线不会被笔身遮挡，能够直接对准纸面的线条端点，适配0.7mm规格铅芯的出芯通道内径做了0.75mm的间隙配合，铅芯在通道内留有微量活动余量，既不会因为间隙过大导致铅芯晃动折断，也不会因为间隙过小出现铅芯卡涩无法送出的问题。

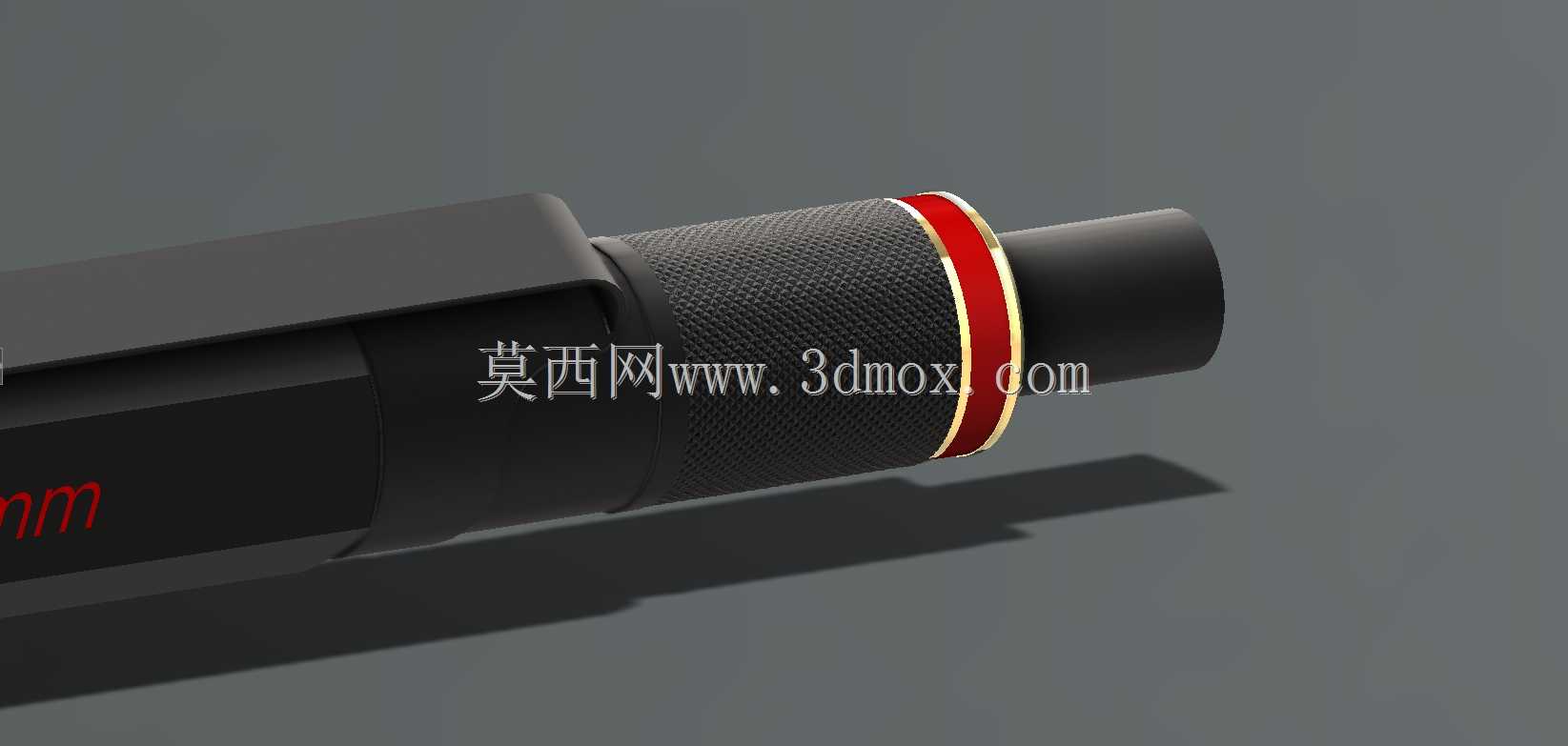

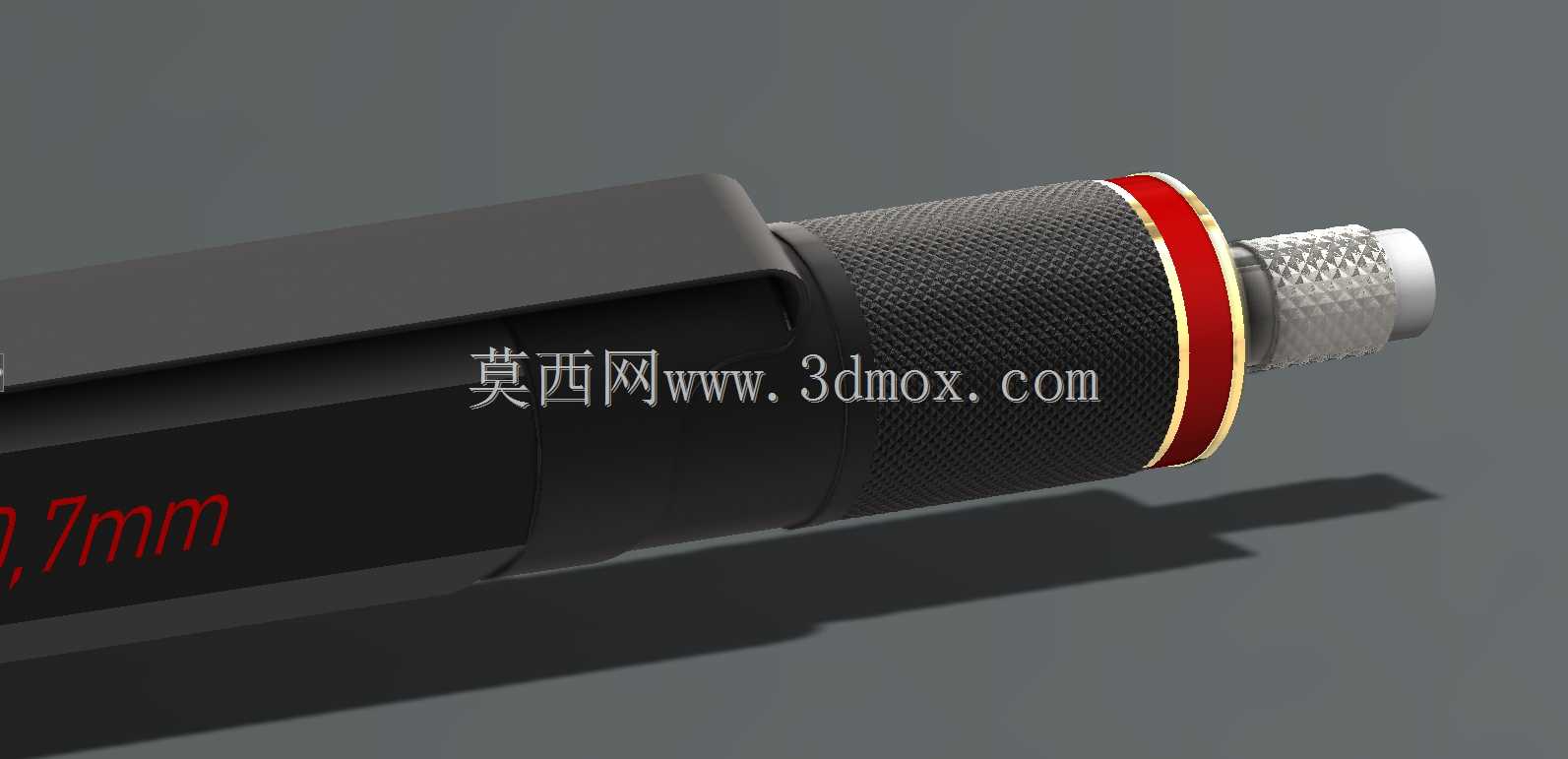

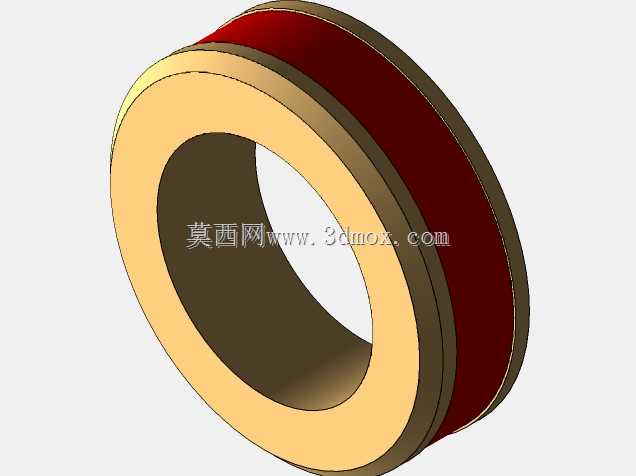

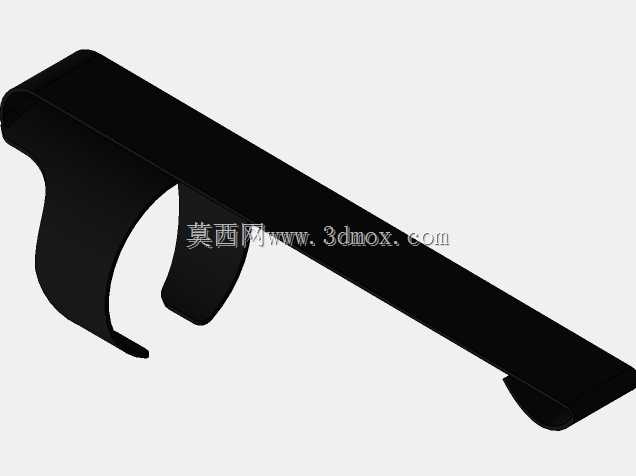

　　笔身侧面的一体式金属笔夹采用弹性悬臂结构，夹片根部与笔身主体做圆角过渡，避免应力集中导致夹片反复弯折后断裂，笔夹张开行程设计为3mm，能够稳定夹持在笔记本封皮、工装口袋布料上，日常携带时不会轻易脱落。尾端的按动帽做了红色标识环区分，按压行程控制在2mm，每次按动送出铅芯长度0.5mm，符合绘图时单次补芯的使用习惯，按动帽内部预留了铅芯存储腔，可以额外存放3根备用0.7mm铅芯，减少外出绘图时额外携带铅芯盒的麻烦。

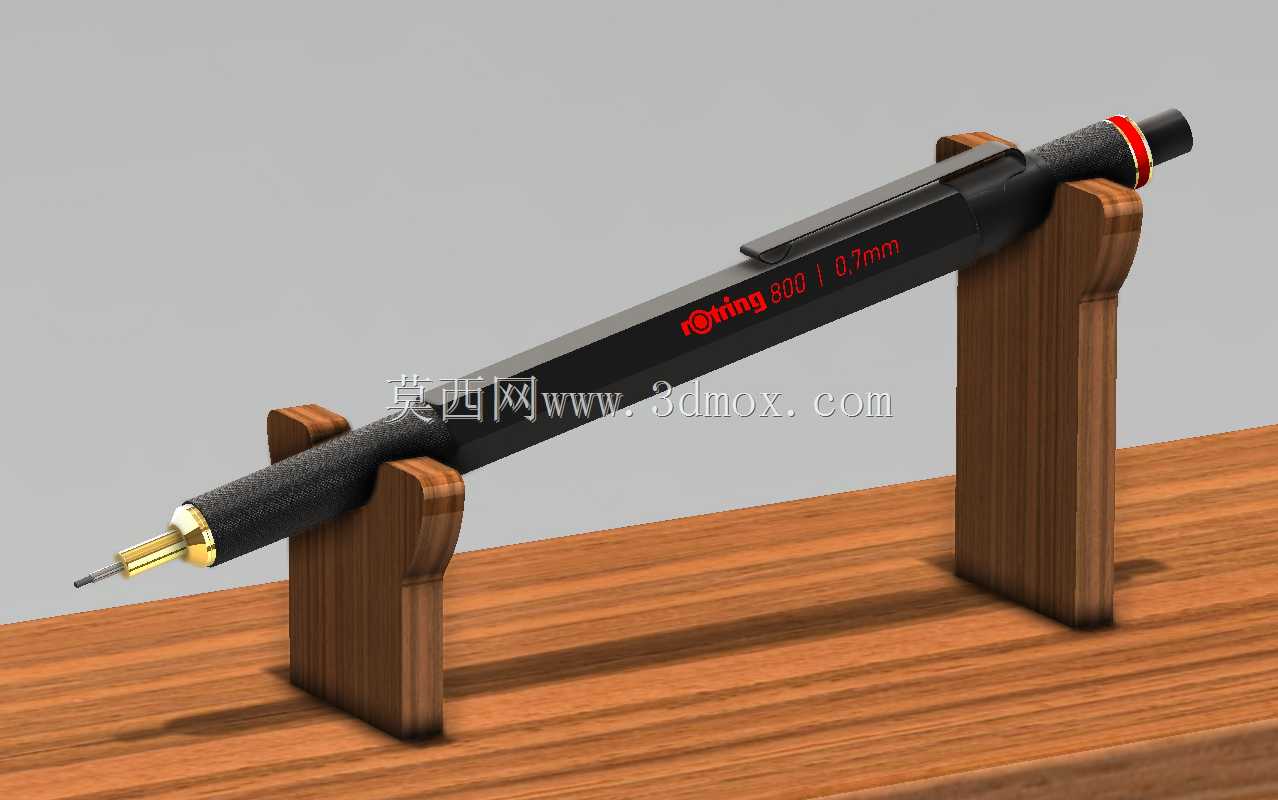

　　配套的木质笔托采用两块对称的立式支撑块，支撑块顶部开出与笔身外径匹配的半圆弧槽，两块支撑块的中心间距设置为110mm，恰好托住笔身两端的非握持区域，不会压伤笔身表面的印刷标识，支撑块底部固定在木质平板底座上，底座整体长宽尺寸为180mm×60mm，放置在绘图桌面时重心稳定，不会因为笔身放置偏移出现倾倒。

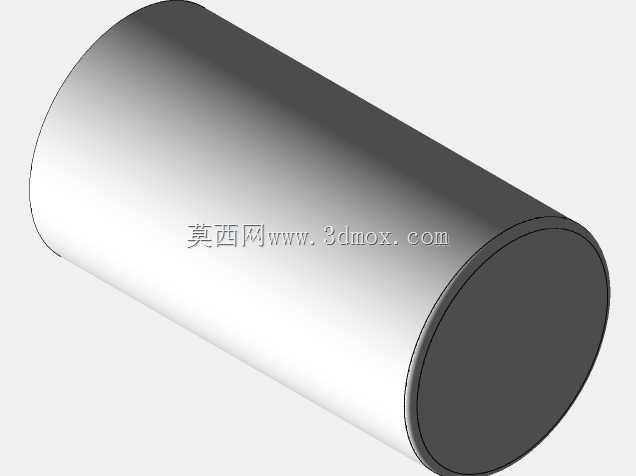

　　建模过程中对笔身各段的配合边界做了完整校验：金属笔杆的壁厚设置为1.2mm，内部留出足够空间布置出芯连杆与储芯管，笔身总长度控制在140mm，最大握持直径11mm，整笔重量控制在22g左右，长时间持笔绘图不会产生手部负重疲劳。外观层面笔身主体做哑光黑阳极氧化质感处理，金属端头保留黄铜本色抛光效果，红色标识环与笔身印刷字符的位置完全对齐实物装配关系，渲染时还原了金属表面的细微磨砂质感与木质底座的自然木纹，既可以作为文具产品结构设计的参考样例，也能用于工业设计专业的书写工具人机尺寸校验，拆解后各零件可单独导出用于3D打印手板验证，测试出芯机构的实际动作流畅度。
