小型四轴台式铣削加工设备结构设计

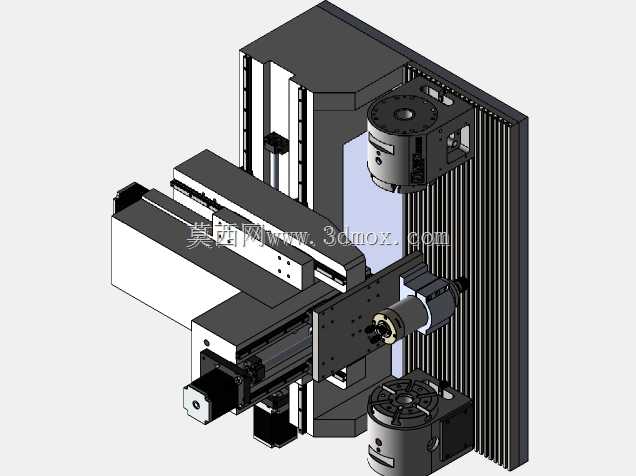

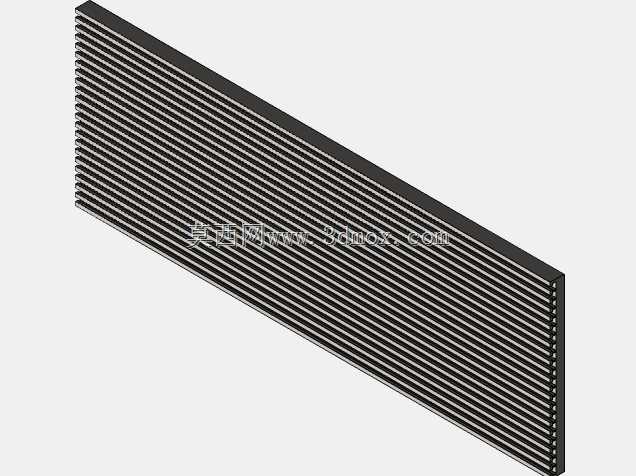

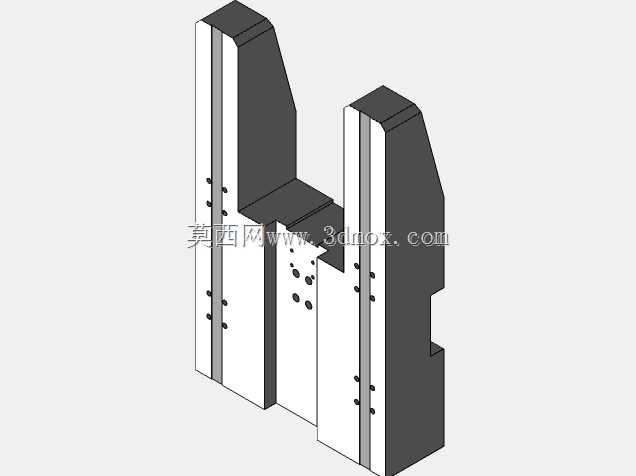

　　这套四轴台式铣削设备面向小型精密零件的多面加工场景，整体外形边界控制在500mm×300mm×200mm区间，适配实验室、小批量试制车间、职业院校实训工位以及紧凑型机加工单元的布置需求。设备采用立式床身搭配十字滑台的经典布局，床身背部设置规整的安装肋板与走线槽，既为直线运动模组提供刚性支撑，也方便伺服动力线缆、信号线缆沿床身侧边固定敷设，避免运动过程中线缆拖拽干涉。

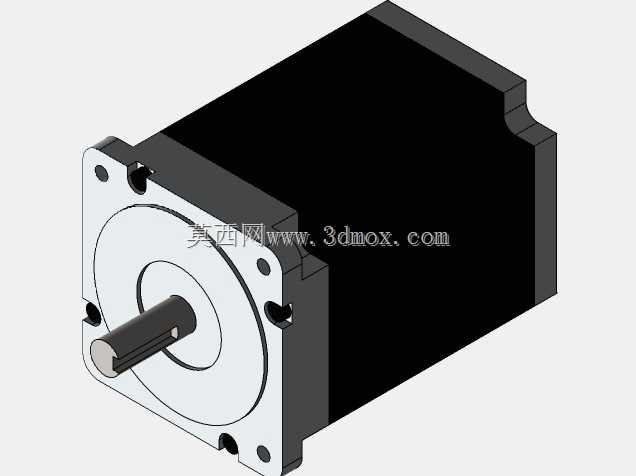

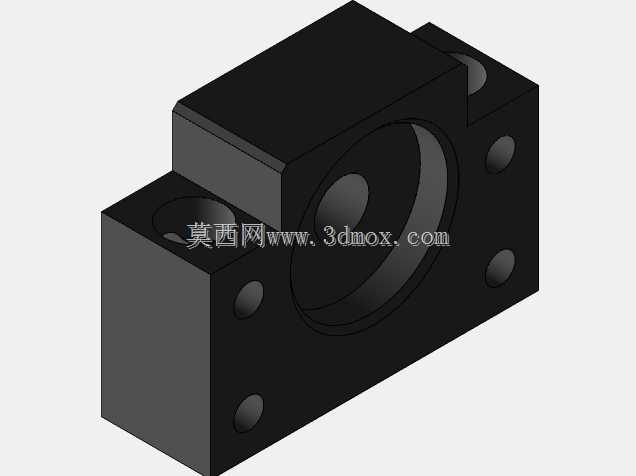

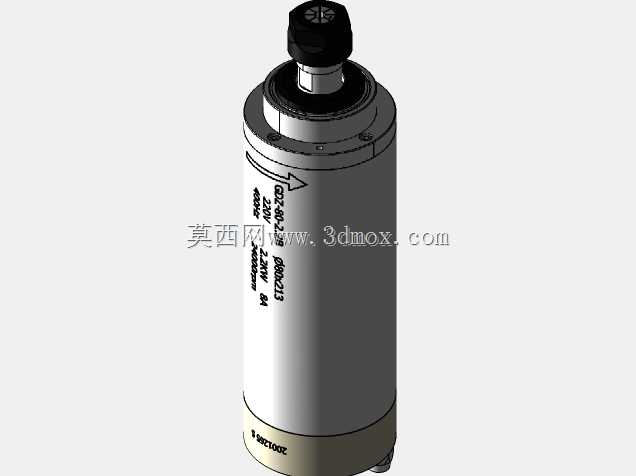

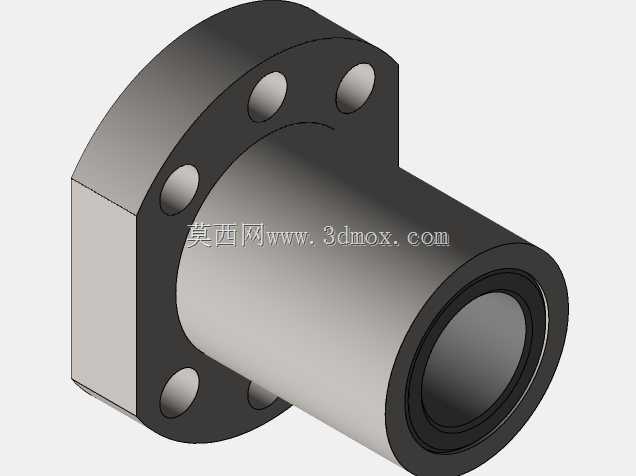

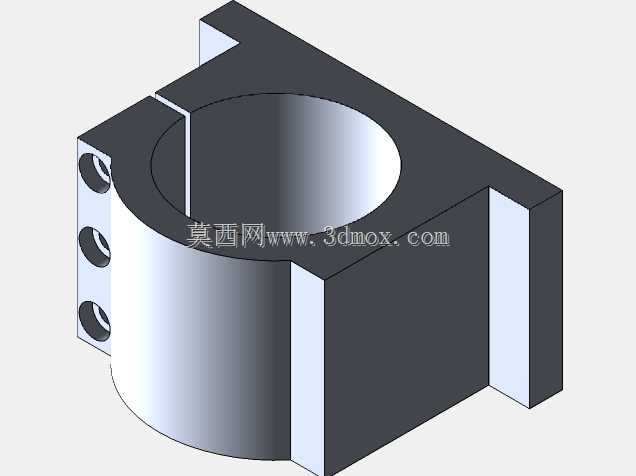

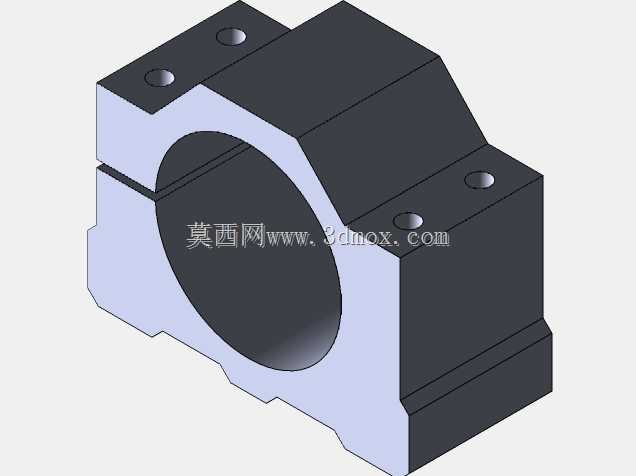

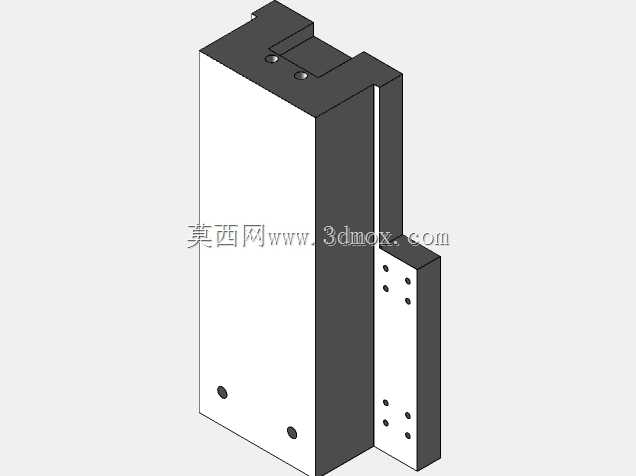

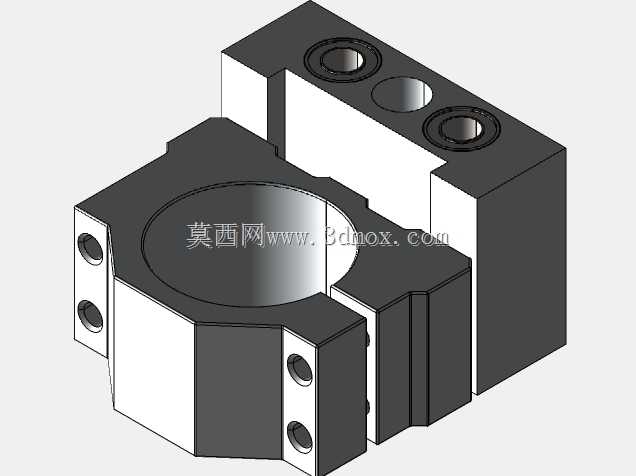

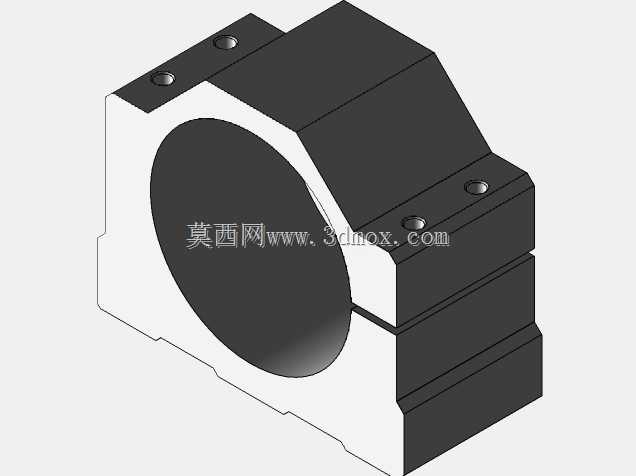

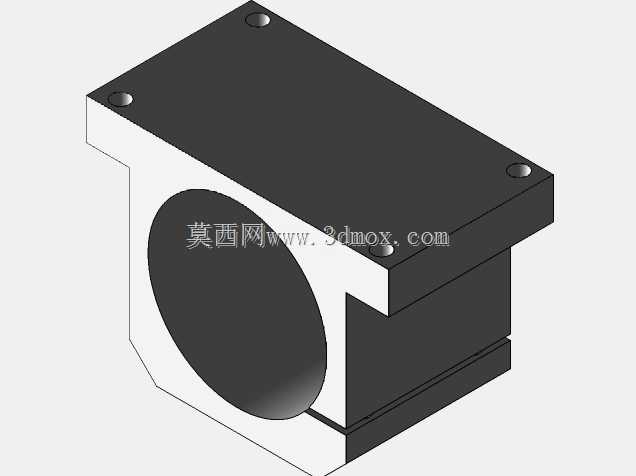

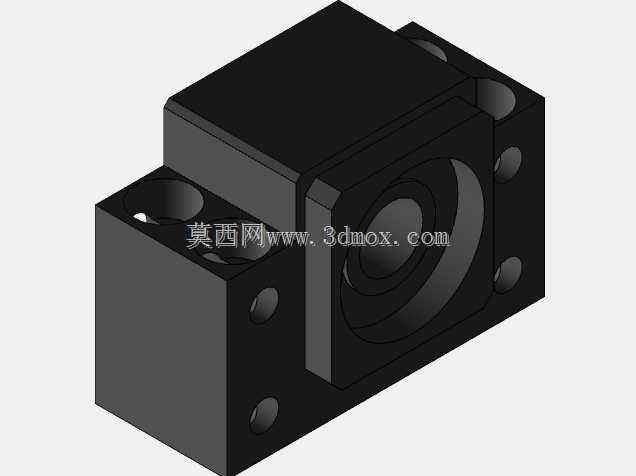

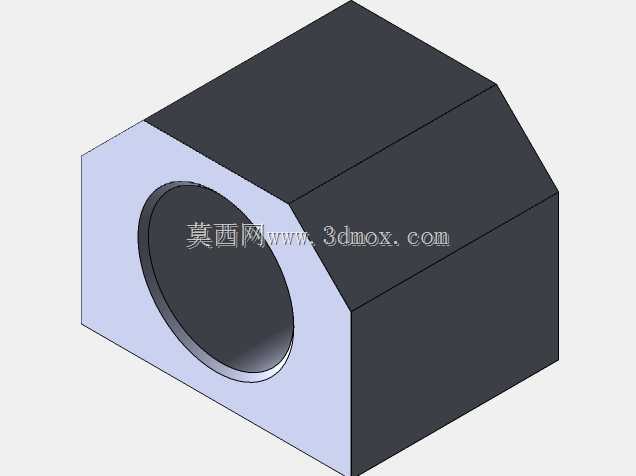

　　从加工功能来看，设备在常规三轴直线进给的基础上配置了第四轴回转单元，回转工作台布置在加工工位下方，可带动工件完成指定角度的分度转位与连续回转进给，一次装夹即可完成箱体类小件、异形凸轮、精密夹具零件、小型模具镶件的多面铣削、钻孔、镗孔与轮廓加工，减少多次装夹带来的定位误差。主轴单元采用立式布置，主轴箱沿床身竖直导轨完成Z向进给，横向滑台与纵向滑台分别承担X、Y方向的进给运动，各轴驱动端预留伺服电机安装位，传动路径可根据负载需求适配滚珠丝杠或直线模组方案。

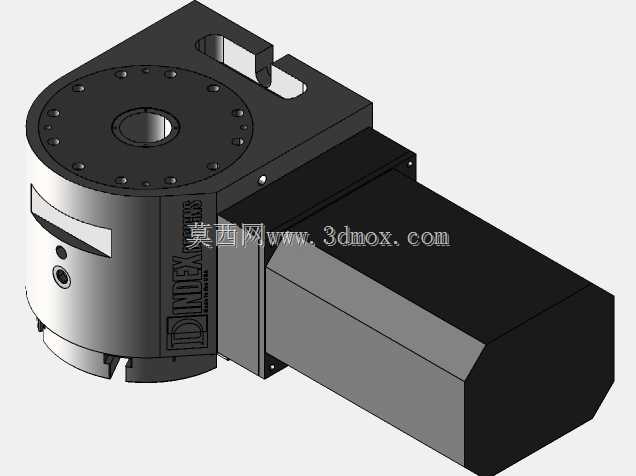

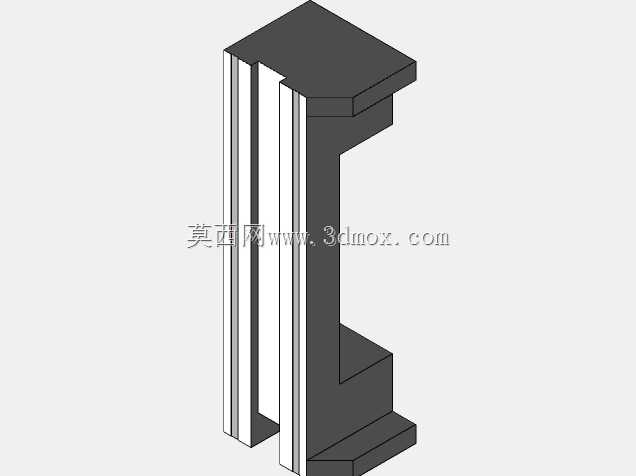

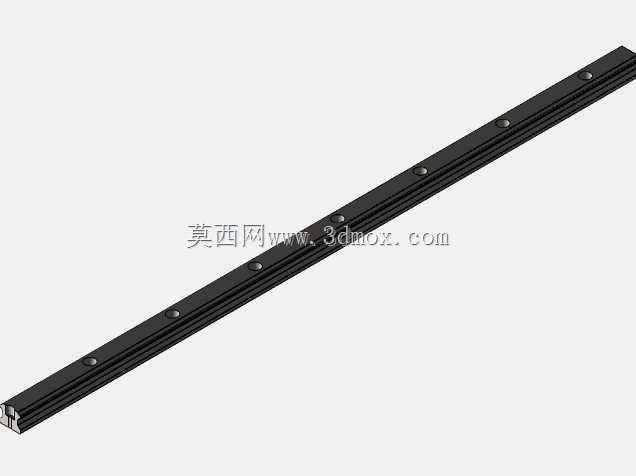

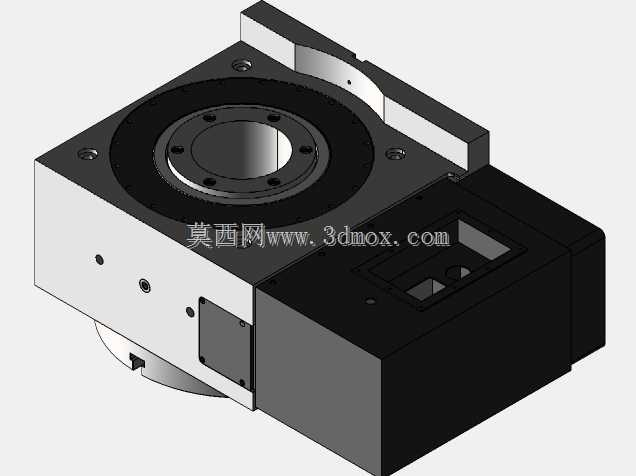

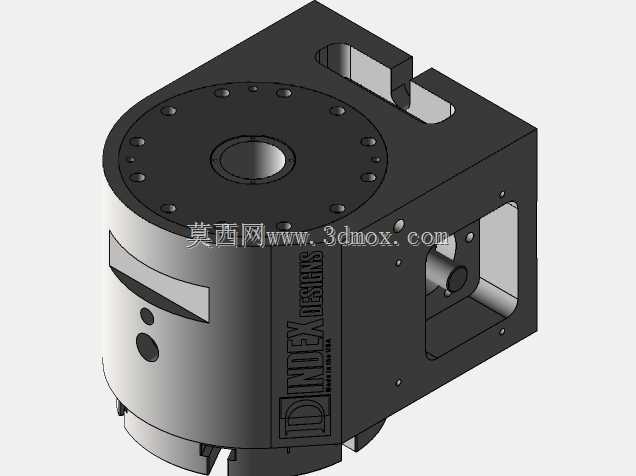

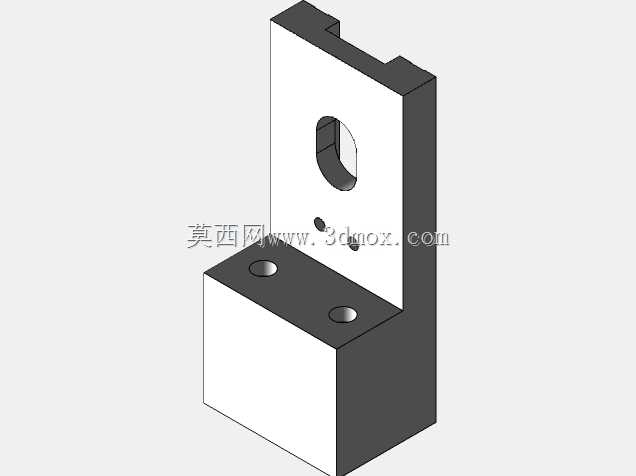

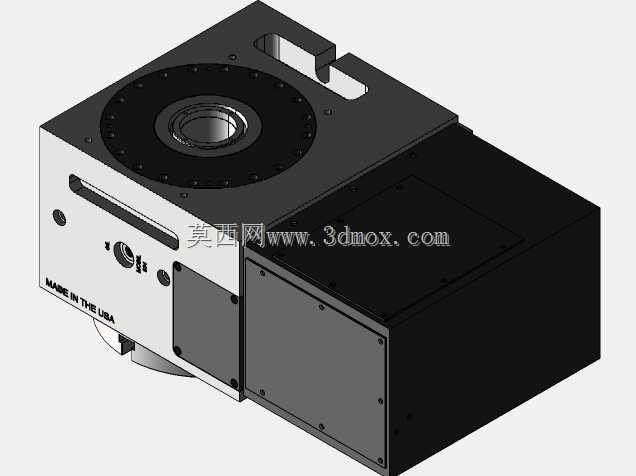

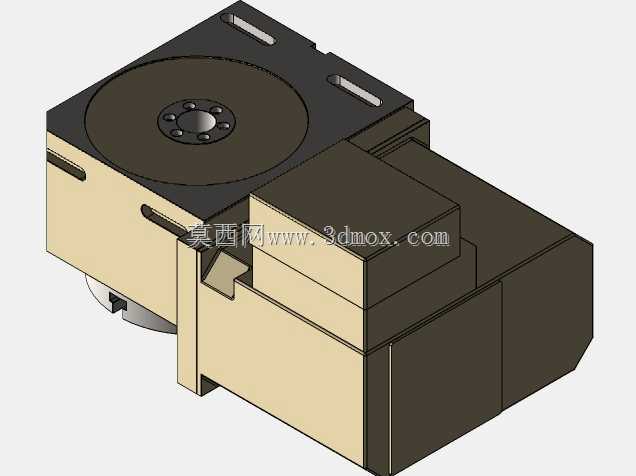

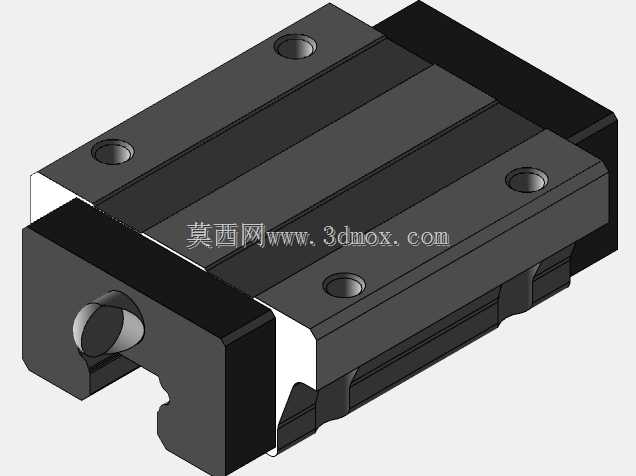

　　结构设计阶段优先考虑小尺寸空间内的刚性匹配：床身主体采用厚壁板材拼接的框架式结构，受力接触面预留加工余量，导轨安装面设置定位台阶，保证装配时直线导轨的平行度与垂直度公差。滑台部分做了减重与刚性的平衡，台面均匀布置螺纹安装孔，方便夹具、虎钳或者第四轴桥板直接固定；两端设置限位安装位，可装配机械硬限位与光电原点开关，防止运动超程。第四轴回转单元采用高刚性回转支承搭配盘面T型槽结构，盘面预留标准卡盘安装接口，既可以直接装夹盘类零件，也可以搭配顶尖支撑长轴类工件，尾座预留安装导轨位置，拓展加工长度范围。

　　安装边界方面，设备底部预留地脚固定孔位，整机重心落在床身框架范围内，台式放置时无需特殊地基，配合减震垫铁即可调平；外部防护可根据车间需求加装半封闭钣金护罩，切屑与切削液沿滑台斜面汇集到接屑盘位置。各运动轴的行程在紧凑外形下做了最大化利用，刀具换刀空间、工件装卸空间均预留操作余量，操作人员在设备正面即可完成工件装拆、对刀与日常维护，润滑点集中布置在滑台侧面，定期加注润滑脂的操作路径顺畅。整套结构完整还原了小型四轴铣床从床身支撑、进给传动、主轴加工到回转分度的全部核心组成，可作为非标专用铣削设备改型、小型加工站布局设计的参考结构。
