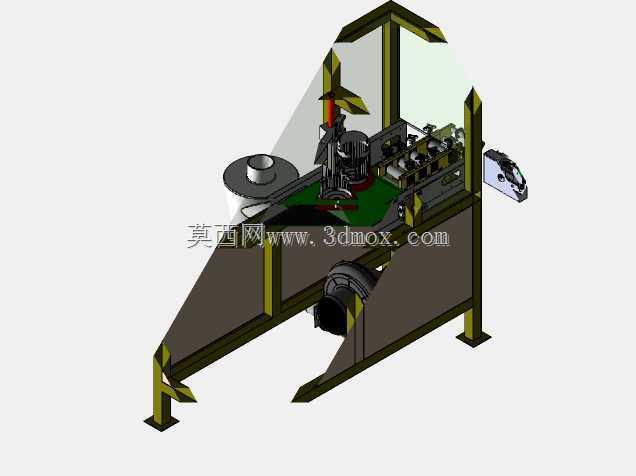

这套三维结构对应的是钣金激光切割后道工序里常见的自动去毛刺研磨工作站,主要解决激光下料件边缘挂渣、氧化皮、锐边和尖角问题。激光切割虽然断面质量较高,但厚板切割、起收弧位置以及热影响区仍会残留熔渣,人工用角磨机或砂带处理不仅节拍不稳定,还容易造成板面划伤、圆角不一致和粉尘扩散。该设备把工件输送、端面磨削、表面钝化和集尘接口整合在一个机架内,适合中小尺寸钣金件、法兰板、支架板和电气柜零件的连续加工。
从布局上看,设备采用长条形贯通式工作台,工件从一侧进入加工区,经过磨头作用区后从另一侧输出。机架主体由型钢焊接框架和侧板组成,底部留出支腿调平空间,侧面布置驱动电机、传动组件和维护开口;上部设置半封闭防护结构,既阻挡磨屑飞溅,又保留观察和检修位置。磨头区域位于工作台中段,周边布置压紧、导向和吸尘通道,目的是让薄板在通过时不翘曲,同时把磨粒、金属粉尘集中抽走。
建模时需要重点核对输送面高度、磨头升降行程和防护板之间的干涉关系。工作台宽度决定可加工板材的最大边界,长度则影响工件通过稳定性和人工上下料距离;对于长条形零件,进料端应保留足够支撑,避免悬臂段下垂造成磨削量突变。机架支腿的落地点要按车间地坪载荷和调平脚杯尺寸预留安装空间,设备后侧需留出电机检修、皮带张紧或吸尘管路连接位置。若接入产线,进料端和出料端的输送高度应与前后辊道、皮带线保持一致,高差过大会造成薄板磕碰。
功能结构上,研磨执行部分包含旋转磨头、进给调节机构和驱动单元。磨头可根据工艺需要更换砂带、砂轮、钢丝辊或抛光轮,分别用于去除重熔渣、倒圆角、打磨氧化层和细化表面。升降调节机构控制磨削压力与接触量,薄件宜采用轻压多次通过,厚板或重挂渣件可适当增加接触深度。工作台面的耐磨衬板需要与磨头保持合理间隙,间隙过大时小零件容易卷入,间隙过小则会出现摩擦发热和异常磨损。
传动设计不能只关注磨头旋转。输送速度与磨削转速之间存在匹配关系:速度过快会留下连续条纹或漏磨,速度过慢则可能导致局部过热、板面变色;针对碳钢、不锈钢、铝板等不同材料,磨料粒度和通过速度也应区分。模型中电机、带轮、张紧轮和轴承座的位置要便于维护,侧板开口应保证磨头更换时不需要整体拆解机架。吸尘口位置尽量靠近磨削火花和粉尘产生区,管路走向避免急弯,以降低风阻和积尘风险。
防护与安全是这类设备不可忽略的部分。上部挡板和侧面封板把高速旋转区域与操作人员隔开,进料口需控制开口高度,防止手指进入磨头作用范围。电气元件、传感器和急停按钮在三维布置时应靠近操作侧,线缆沿机架线槽固定,避免与运动部件、打磨粉尘和维修工具干涉。对于需要湿磨的铝件或镁合金件,还应在结构上考虑冷却液收集、防腐蚀和泥浆排放,不能直接沿用干磨集尘方案。
实际选型时,要把典型工件的最大长宽、板厚范围、毛刺类型、目标圆角和班产量一起纳入判断。小而轻的零件可通过工装托盘或真空吸附通过,复杂异形件则需要确认边缘是否能稳定接触磨头;仅靠平面输送无法处理立面、深腔或折弯后干涉部位。该结构更适合平板类激光切割件的批量钝化,若用于冲压件、锯切件或焊接件,需要调整磨头形式、压紧方式和除尘方案。三维建模阶段把机架、输送面、磨头包络、维护空间和外部接口同步校核,才能减少后期装配时的管路碰撞、操作位不适配和维护空间不足等问题。
