多孔定位柔性焊接工装平台

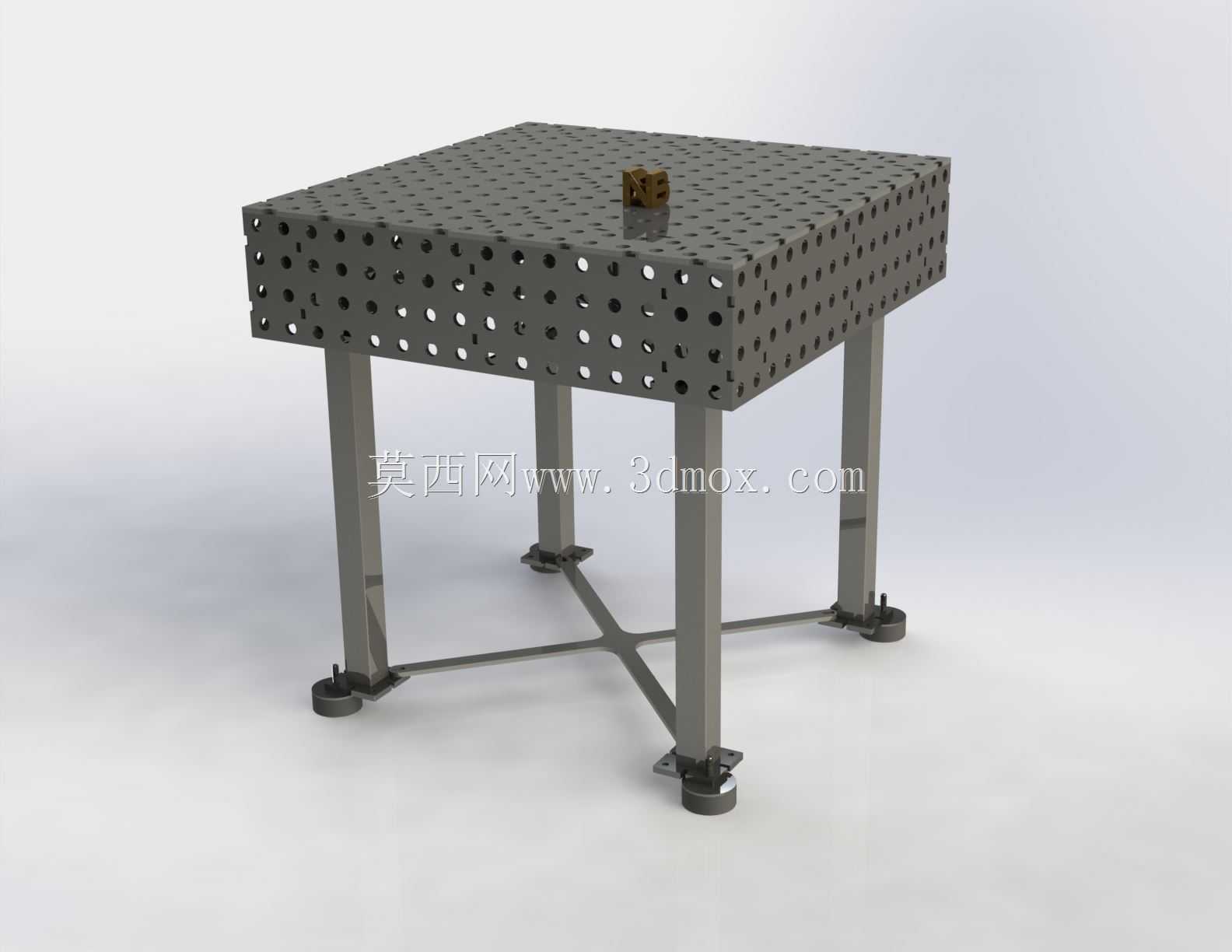

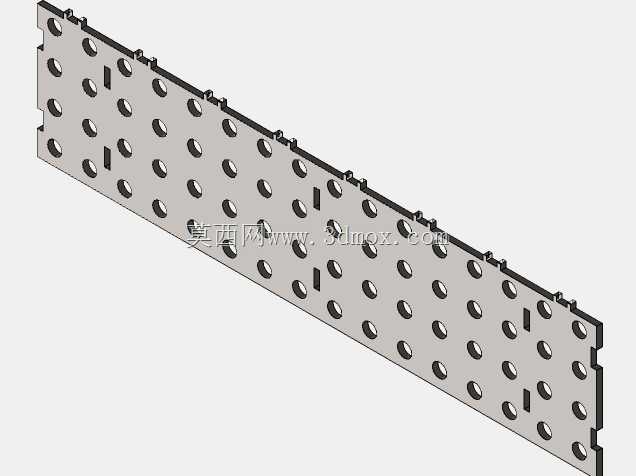

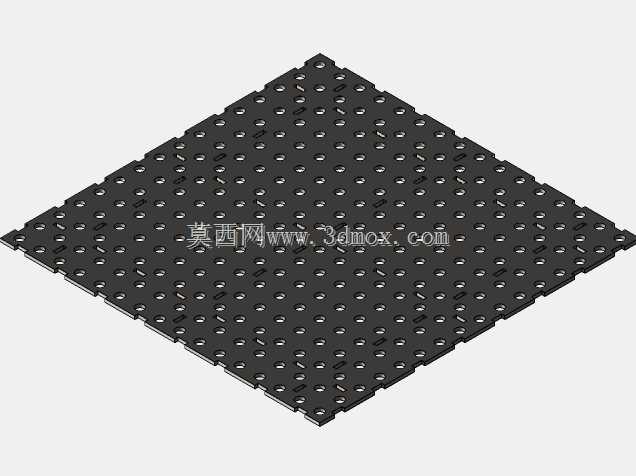

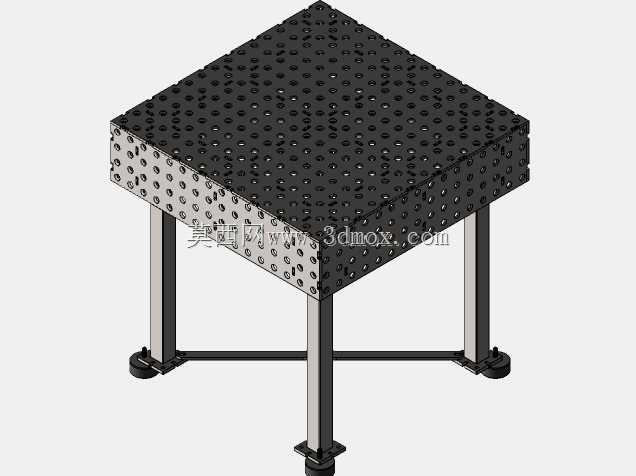

　　这套三维结构呈现的是一款面向焊接车间的多孔定位柔性工装平台，台面有效作业区域为800mm×800mm，整体采用方形台面加四条独立支腿的落地式布局，属于中小尺寸焊接工位常用的规格。台面及四周侧壁均按规则阵列布置定位孔，孔系贯穿工作面与侧面，形成三维方向的装夹基准网络。这种孔系设计的核心价值在于不依赖固定T型槽位置，夹具、定位销、压紧件可以根据工件轮廓在任意孔位快速组合，切换产品时无需重新制作专用工装，特别适合多品种、小批量的钢结构件、机架、箱体、管件焊接场景。

　　从实际用途看，平台主要承担工件定位、支撑与夹紧三类功能。焊接过程中，操作工可通过标准定位销对工件基准边或工艺孔进行约束，再借助快速压紧器、角尺、挡块等附件限制自由度，保证组对间隙与形位公差。台面的密集孔位同时兼容正面装夹和侧面延伸装夹，当工件超出台面边界时，可借助侧面孔位安装延伸支架或角度附件，实现异形件、悬挑件的稳定支撑。

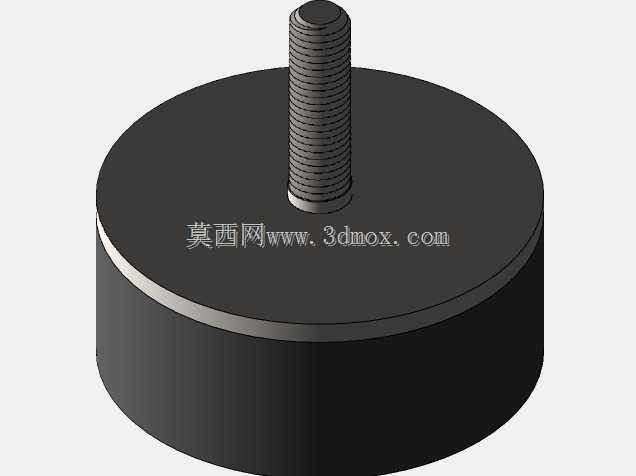

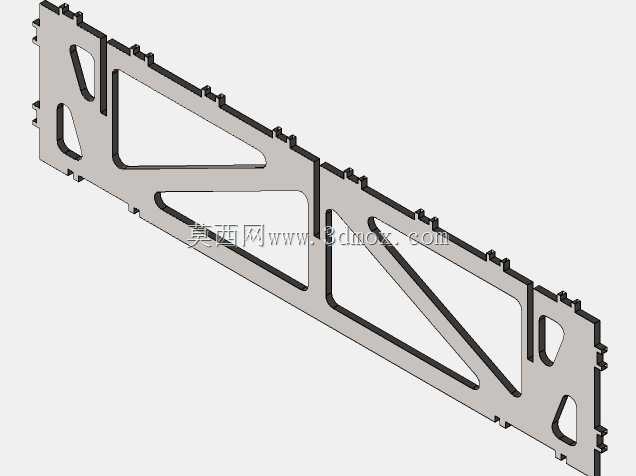

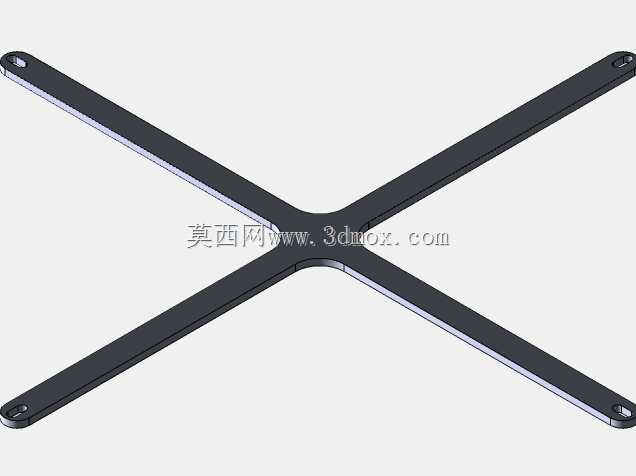

　　结构设计上，台面采用厚板焊接箱体形式，内部布置加强筋以抵抗焊接热变形和装夹冲击，表面孔位经统一坐标加工，孔距一致性是保证夹具互换的关键。四条支腿选用方管截面，底部配置可调脚杯，用于在不平整车间地面上找平台面；支腿之间设置交叉连杆，将四腿连成稳定框架，减少焊接敲击和工件吊装时的晃动。脚杯与支腿通过螺纹连接，调节量覆盖常见地面高差，安装时只需保证台面水平度在工艺允许范围内即可投入使用。

　　建模时需要重点控制孔系的阵列间距、孔径与台面厚度的匹配关系，以及支腿安装面与台面底面的连接结构。台面边缘孔与侧壁孔的交汇区域要避免壁厚过薄，支腿上端连接板、底部脚杯安装板都应给出明确螺栓连接关系。对于选型人员而言，800mm见方的台面占地紧凑，适合布置在焊接机器人工作站周边、人工补焊工位或维修试制车间；安装边界需预留工件上下料空间和夹具操作空间，台面高度结合脚杯调节范围，可适配站姿焊接作业。整体结构兼顾刚性、柔性与可扩展性，是焊接工装标准化、模块化设计的典型载体。
