辊筒输送剪叉式托盘升降接驳台

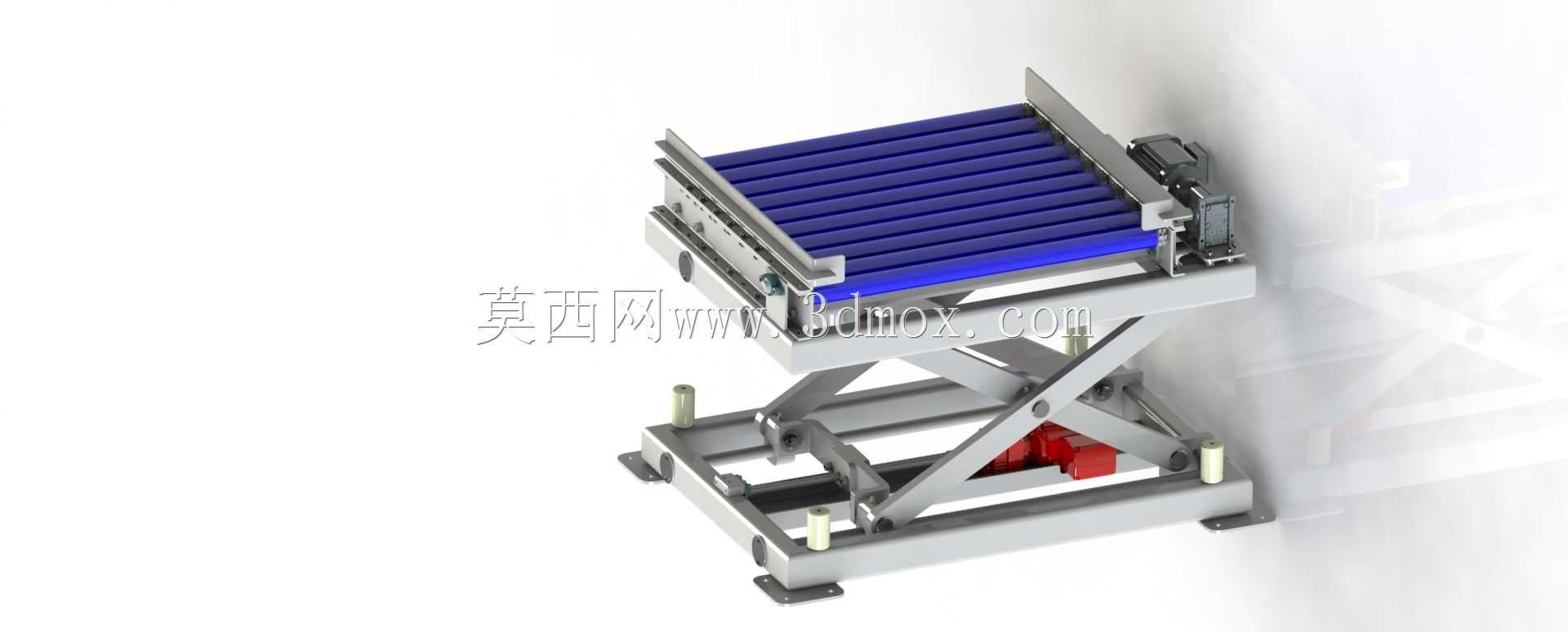

　　这套剪叉式托盘升降接驳设备，主要部署在仓储物流分拣线、生产车间工序转运段以及立体仓库出入库接驳工位，用来解决固定高度辊筒输送线与不同高度来料托盘、AGV接驳位、人工打包工位之间的高度差衔接问题。设备顶部搭载整段动力辊筒输送面，辊筒沿输送方向平行排布，两侧设置限位挡边，托盘进入台面后可由辊筒驱动自动完成横向输送，无需额外人工推拉；当托盘抵达升降台中心工位后，剪叉举升机构启动，将整段输送面连同托盘平稳抬升到目标对接高度，再由辊筒反向/正向运转把托盘送入相邻输送线，完成跨高度工位的物料转运。

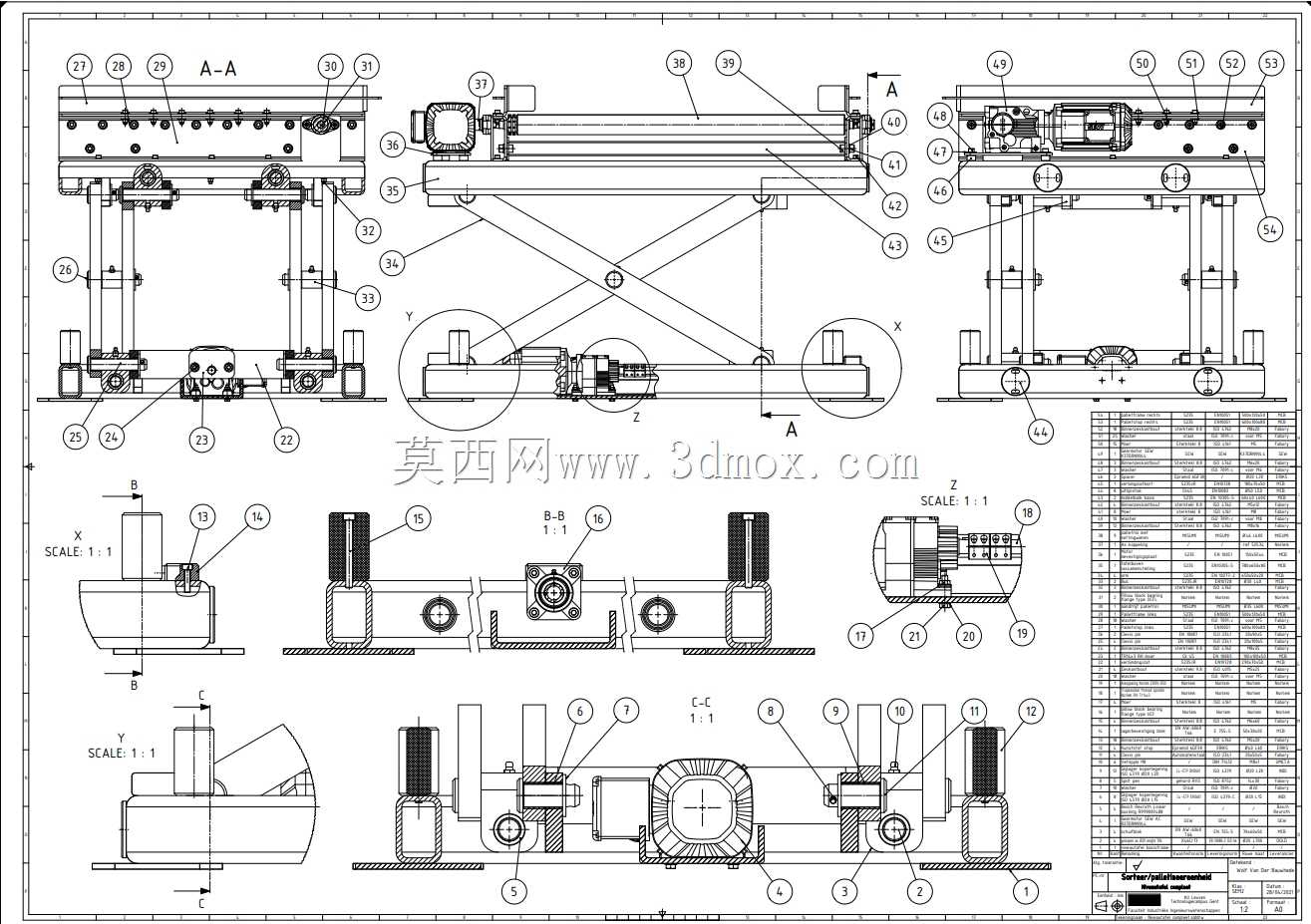

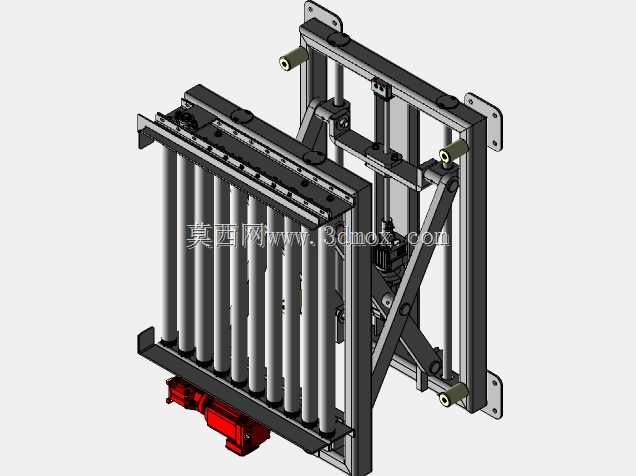

　　从结构设计逻辑来看，底部采用矩形焊接底架作为承载基础，底架四角预留地脚安装孔，可直接通过膨胀螺栓固定在混凝土地面，也可搭配可调脚杯适配不平整车间地面；剪叉臂采用双层交叉铰接布局，铰接点配置耐磨衬套，臂体之间由中部液压推杆提供举升动力，推杆横向布置在底架内侧，推力沿剪叉受力方向传递，举升过程中台面始终保持水平，不会出现偏载倾斜。底架上还竖立了多根导向缓冲立柱，台面下降到最低位时立柱顶端与台面下方限位块贴合，既限制最低下降高度，也能在极端工况下充当防坠支撑，避免剪叉机构超程折叠。

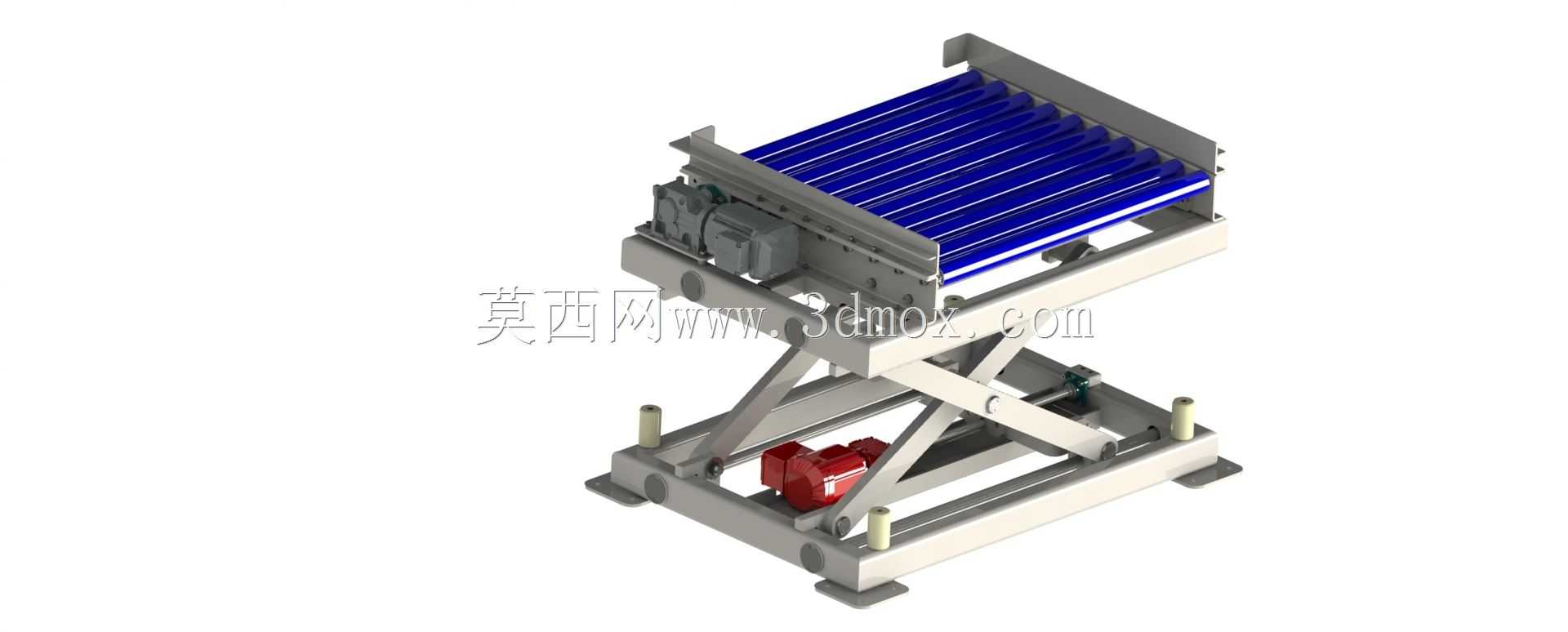

　　台面框架采用型钢焊接成型，辊筒两端通过轴承座固定在台面侧梁上，驱动电机与减速单元安装在台面侧方，传动链隐藏在护罩内部，既避免车间灰尘、碎屑侵入传动副，也防止操作人员触碰运动部件。设备整体外形方正，底架占地面积略大于顶部输送台面，安装时只需预留底架轮廓外300mm左右的维护空间，侧面留出液压站检修位即可；升降行程覆盖车间常见的地面托盘位到1米左右高线体的对接需求，额定承载适配标准欧标、国标塑料托盘与木托盘的整托物料重量。

　　设计过程中优先考虑了偏载工况：剪叉臂的铰接点间距、臂体截面厚度都按托盘单侧上料的偏载余量校核，辊筒间距保证托盘底部九条支撑腿/川字底筋始终有至少三根辊筒同时接触，不会出现托盘凹陷、卡滞。液压回路配置了节流平衡阀，即便突然失压，台面也不会快速下坠，下降速度可通过阀组平稳调节，和前后输送线的启停信号联锁后，可实现托盘到位→锁止→举升→对接→输送的全自动流程，无需人工反复干预，在连续生产的物流转运环节能大幅减少叉车跨工位转运的频次，降低车间通道的安全隐患。
