剪叉式液压升降承载平台结构设计

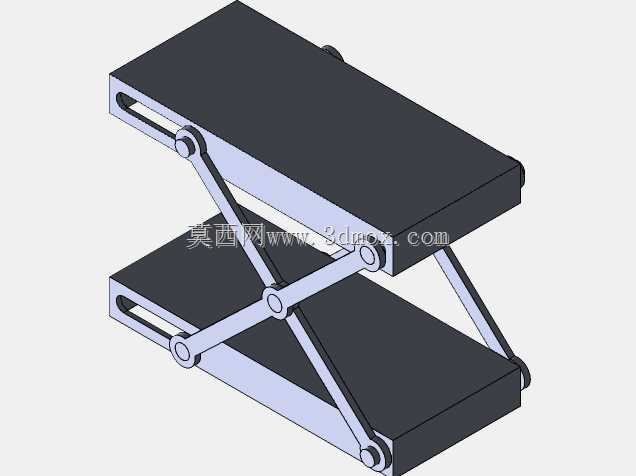

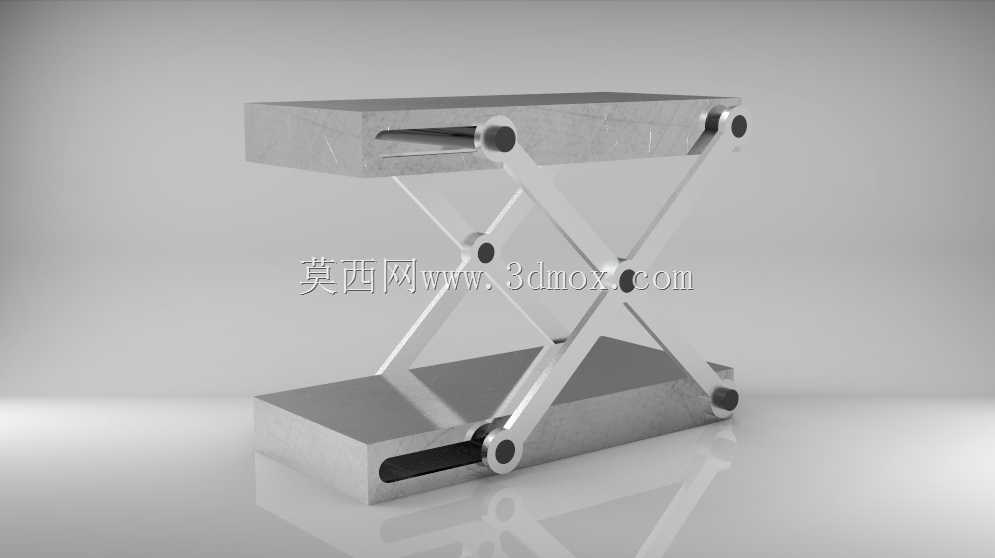

　　这套剪叉式升降承载结构在车间工位转运、流水线高度对接、仓储物料举升以及轻型检修作业场景中使用频率很高，核心作用是把底部固定基座上的载荷平稳抬升到指定作业高度，替代人工垫高、叉车托举或者固定高度工作台无法适配多工位高差的问题。整套结构采用单层交叉剪臂布局，上下两端分别连接承载台面与底部固定底座，剪臂的铰接点位全部做同轴销轴配合，每一处转动副都预留了轴套安装位，避免臂板直接摩擦磨损，长期往复举升过程中铰接点的间隙可以通过轴套更换快速补偿，不需要整体报废臂体。

　　从结构受力逻辑来看，驱动油缸横向布置在底部基座内侧，油缸伸出时推动剪臂下端的滑动铰点沿基座导向方向向内收拢，交叉臂绕中部铰接销轴转动，将水平方向的油缸推力转化为台面垂直方向的举升力，这种布局相比油缸垂直直顶的方案，不需要在底座下方预留很深的安装坑位，整机最低收拢高度可以压得很低，既可以直接放置在平整车间地面使用，也可以嵌入地坑实现台面与地面齐平，方便推车、工装直接推送上台面，不需要额外搭建斜坡过渡。

　　设计过程中首先要锁定的边界参数是台面的长宽尺寸与最低、最高举升行程，台面边缘预留了工装夹具、防护栏的安装孔位，用户可以根据自身承载的工件形态加装定位挡块或者安全护栏；底部基座的地脚位置开有膨胀螺栓固定孔，当设备承载大载荷或者举升高度较高时，可以直接将底座锁固在地面，避免举升过程中整机出现侧倾偏移。剪臂的板材厚度、铰接销轴直径都按照额定载荷下的弯曲应力、剪切应力做校核，交叉臂的中部铰接点是整个结构的受力核心，建模时特意在该位置做了双侧加厚衬套，避免单点受力出现臂板变形。

　　实际选型适配时，需要提前确认现场的安装净空：收拢状态下整机高度较低，适合低矮空间入场安装，展开到最高位置时，台面四周需要预留不小于剪臂摆动幅度的安全间隙，避免台面上升过程中与周边固定设备、管线发生干涉。液压驱动的形式本身具备自锁特性，当油缸停止供油且配套液控单向阀锁止时，台面可以在任意行程位置长时间悬停，不会因为载荷自重出现缓慢下滑，满足工人在台面上进行装配、检修作业的安全要求。如果现场没有液压源，也可以将横向驱动部件替换为电动推杆或者气动气缸，剪叉臂的铰接主体结构不需要做大幅改动，适配不同厂区的动力配置条件。整套结构的运动轨迹经过仿真验证，台面在全行程升降过程中始终保持水平，不会出现偏摆，放置在台面上的工件、工装不会因为升降动作产生滑移，对于需要精准对接流水线高度的工位，只需要在油缸行程终点设置限位传感器，就可以让台面自动停在预设的对接高度，重复定位精度可以满足常规自动化生产线的接驳需求。
