园区入口弧形钢结构雨棚框架设计

　　这套弧形顶钢结构棚架，最初是为厂区人行次入口、物流园区装卸道口旁的人行等候区做的遮蔽方案，后续也可直接适配户外停车场单排车位遮雨、社区出入口岗亭外延遮阳、露天设备区临时防雨棚这类场景。实际落地使用时，棚体顶部覆盖彩钢压型板或者张拉膜，能够为下方通行、临时停靠的人员与物料阻隔直射日晒、突发降雨，侧面无封闭围护，保证通行区域空气自然流通，不会像封闭岗亭那样在夏季形成闷热聚热区。

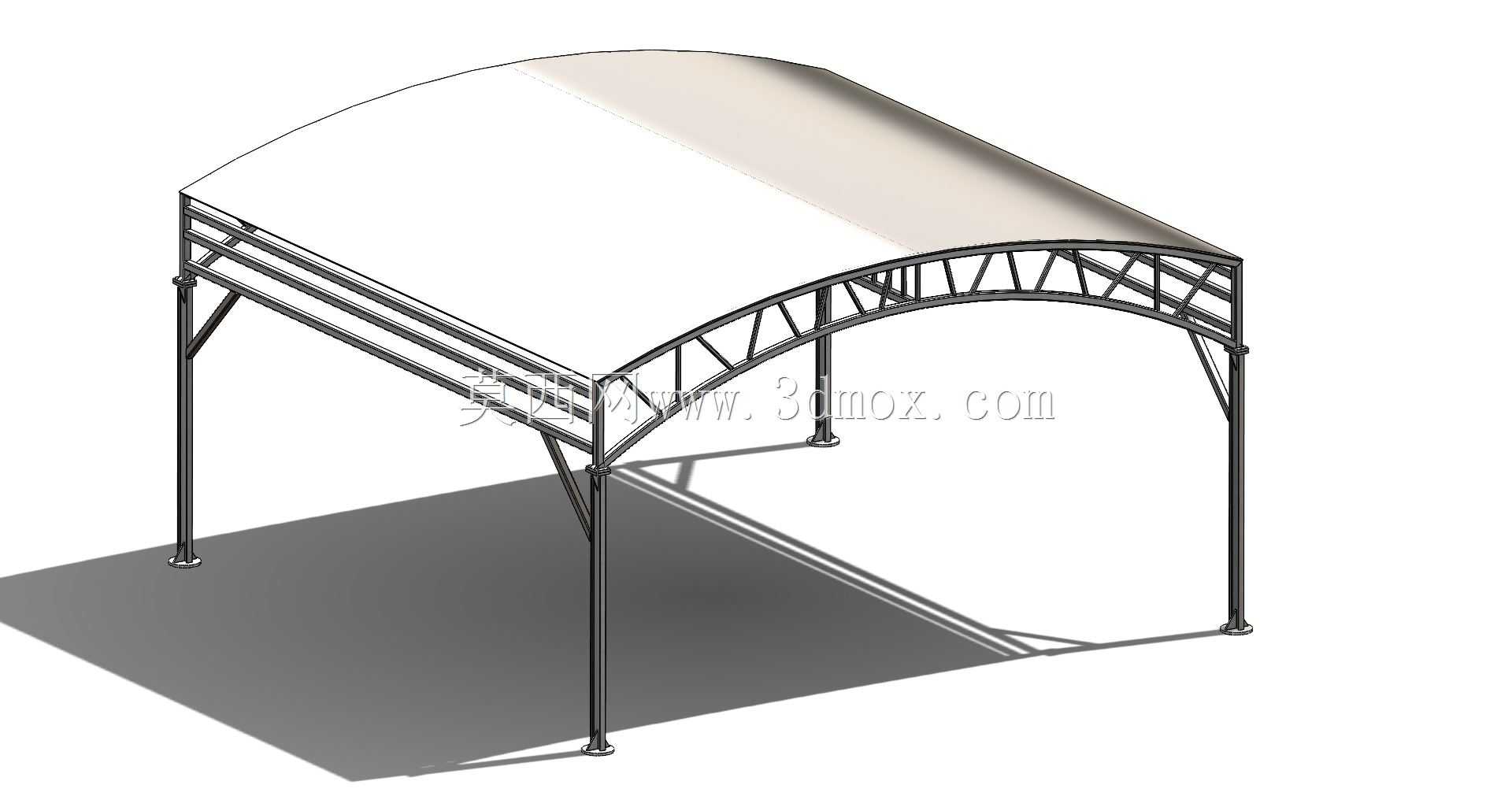

　　做结构排布的时候，首先敲定的是立柱落点：四根竖向承重柱全部落在硬化混凝土地面的预设预埋件点位上，柱底搭配方形焊接底板，通过膨胀螺栓或者预埋锚栓和基础硬连接，既避免棚架在侧向阵风下出现滑移，也把立柱的占位压缩到通行区域的边角位置，中间净空完全留给行人和小型非机动通行，不会出现立柱挡路、磕碰搬运物料的问题。顶部承重体系采用桁架式拱架，沿棚体跨度方向的主拱架用矩形钢管弯折成平缓圆弧，上弦杆贴合顶篷的排水坡度，降雨时顶面雨水会顺着弧形坡度自然流向棚体两侧边缘，不会在棚顶中部积水形成额外荷载；拱架之间排布横向系杆和交叉腹杆，把单片拱架连接成整体受力框架，腹杆采用小规格钢管斜向布置，既把顶面承受的雪载、风载逐层传递到两侧立柱，又不会因为杆件过密浪费材料、增加顶部自重。

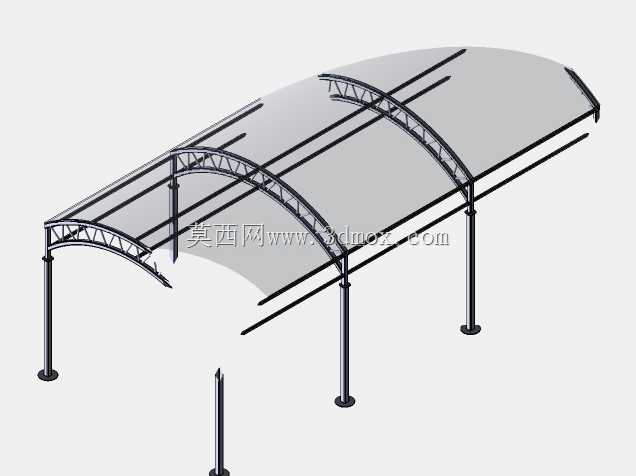

　　建模阶段先核对安装边界：棚体的竖向净空满足常规小型车辆、行人通行的高度要求，立柱外边缘距离通行道边线预留出足够的安全距离，不会出现车辆转弯剐蹭立柱的情况；所有杆件的连接节点都按现场焊接或者螺栓装配的工艺做了预留，拱架和立柱顶端的连接节点做了加劲肋补强，避免长期受侧向风压时节点处出现应力变形。整套框架没有多余的装饰构件，所有杆件同时承担结构受力作用，钢材表面后续做防锈漆喷涂处理，适配户外长期露天使用的工况，运输时可以把拱架、立柱、系杆拆成分体部件，到现场再拼装焊接，不需要大型吊装设备长时间占道作业，很适合现有厂区、园区的后期加装改造项目。
