仿鱼鹰双旋翼倾转动力机械结构

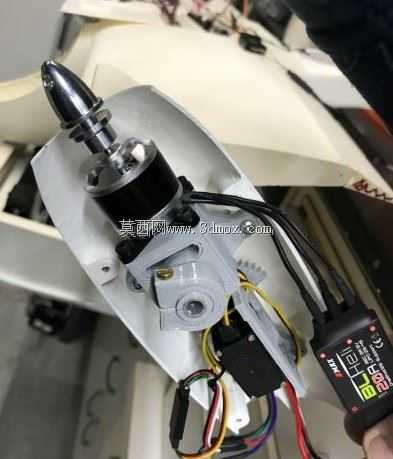

　　该结构面向小型垂直起降飞行器的动力倾转与旋翼驱动场景，核心作用是在固定翼巡航与多旋翼悬停两种飞行状态之间完成动力矢量切换，整套组件围绕无刷动力、电子调速器、倾转舵机与旋翼轴系进行集成布置，可直接作为小型验证机、航模试验平台或教学演示样机的动力段参考。

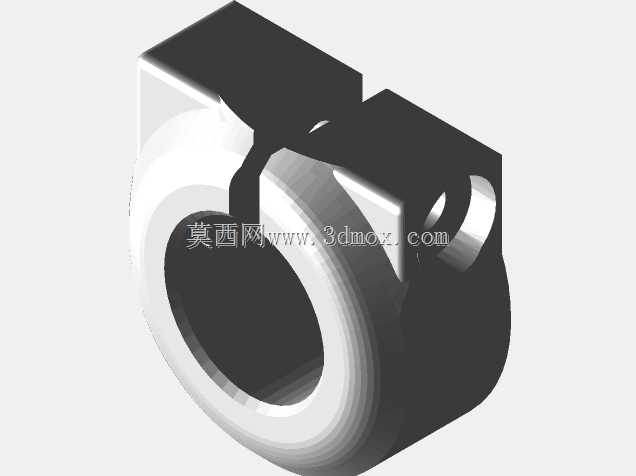

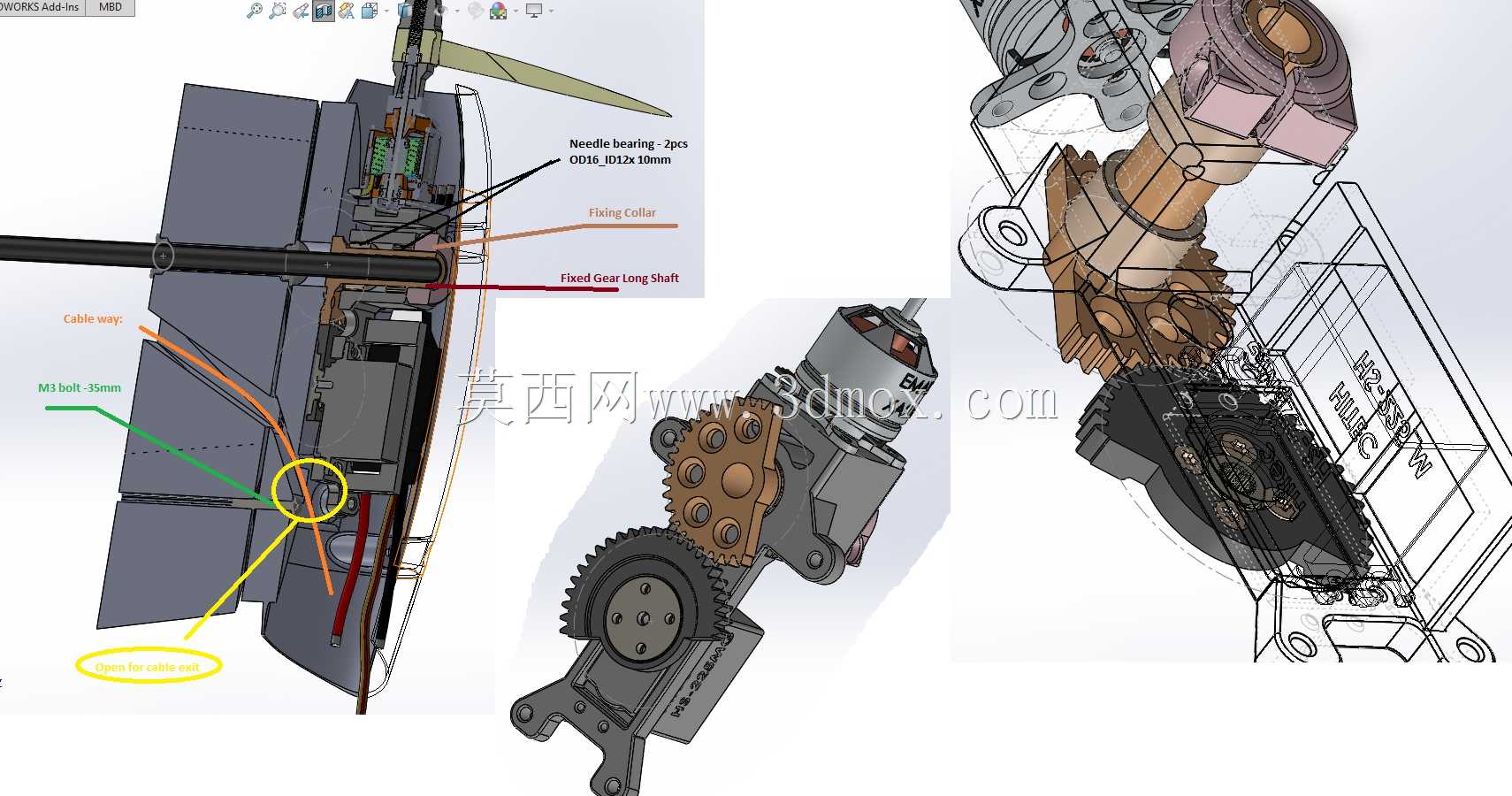

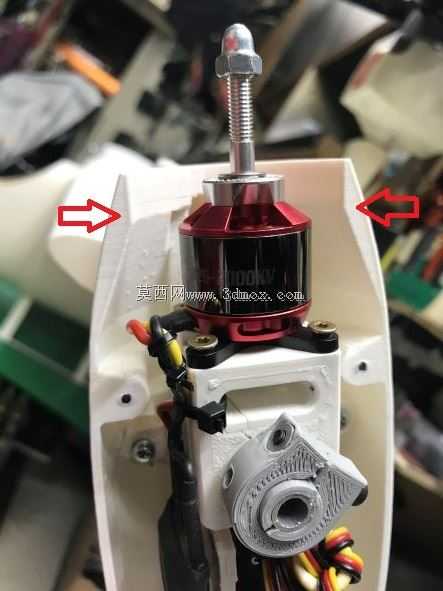

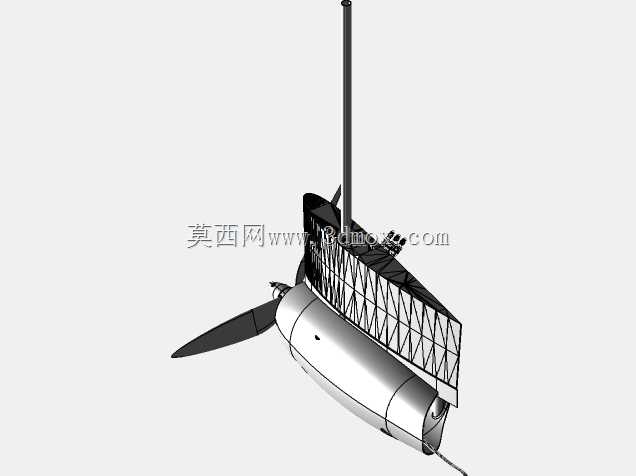

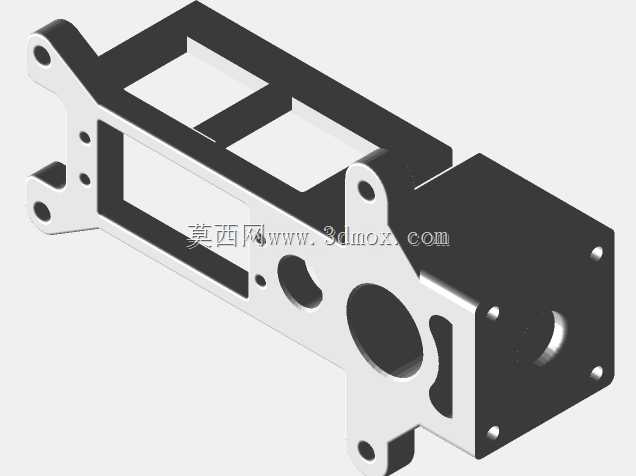

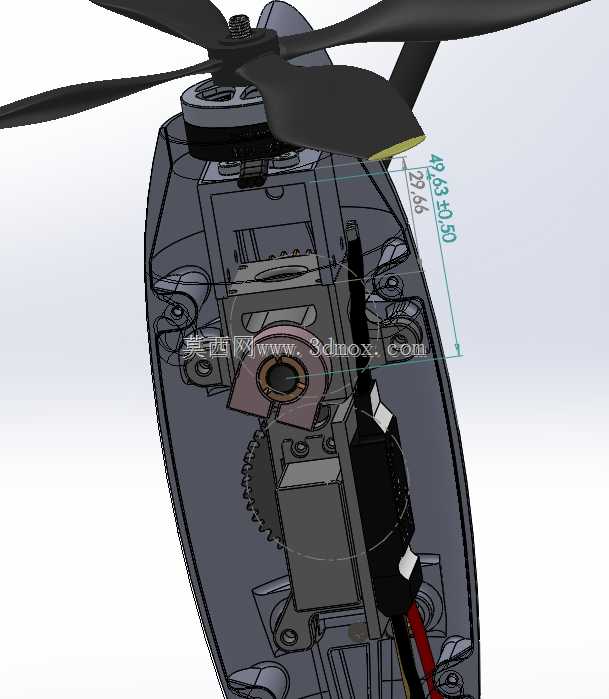

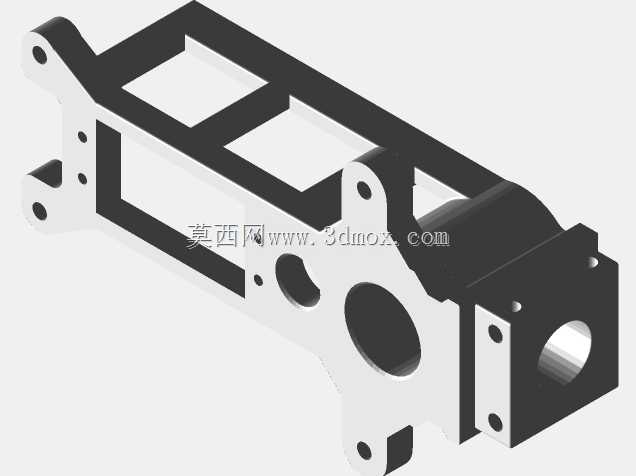

　　动力段前端布置整流桨座与旋翼输出轴，轴系通过加高轴承座承担径向与轴向复合载荷，针对原方案中普通轴承在倾转交变载荷下易出现旷量的问题，轴承选型替换为HK1210冲压外圈滚针轴承，配合加厚主支架安装面，提升轴系在旋翼高速旋转、倾转动作反复启停工况下的支撑刚性，减少桨叶振动向机身传递的幅度。电机外壳配套L Gear V1V2、V3两种电机盖，分别适配不同批次动力的散热与固定需求，电机座周边预留36mm宽度开口，用于电子调速器的冷却风道布置，飞行过程中旋翼下洗气流可直接穿过开口带走电调功率器件热量，避免大油门持续工作时电调因积热触发降功率保护。

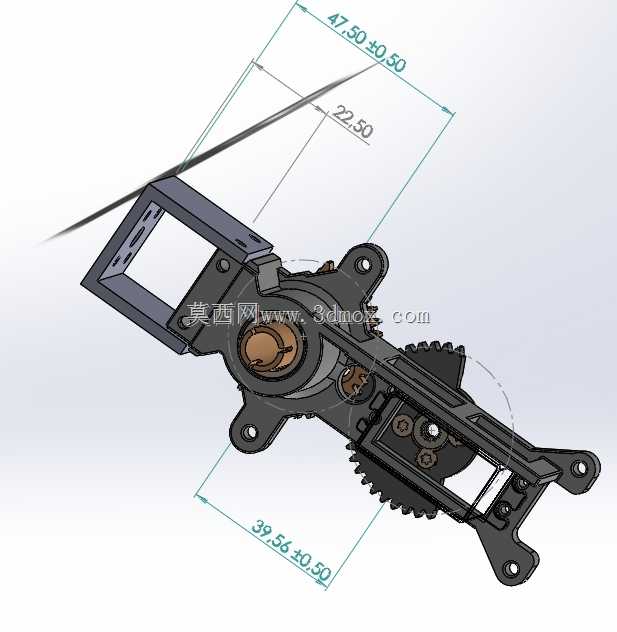

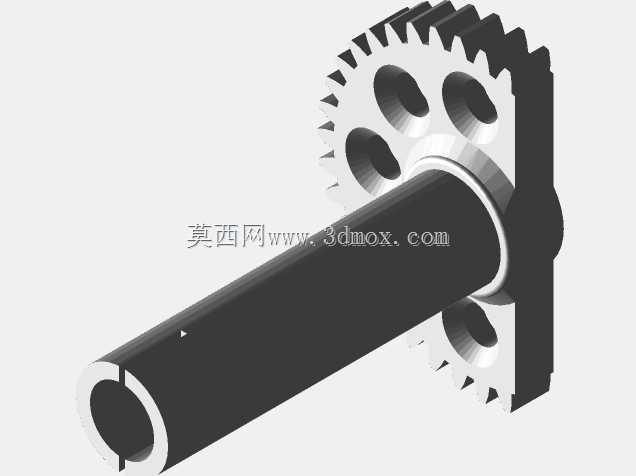

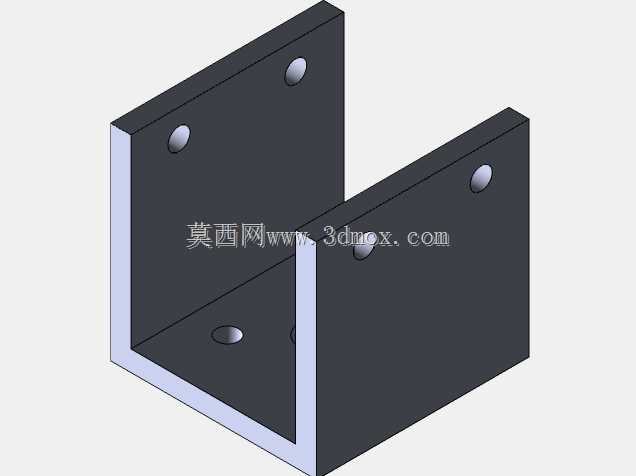

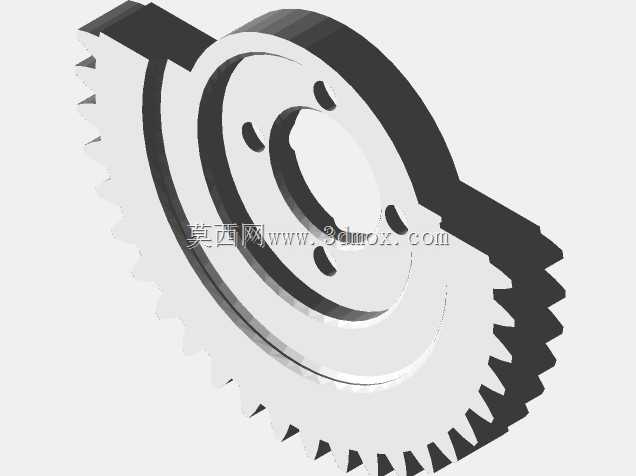

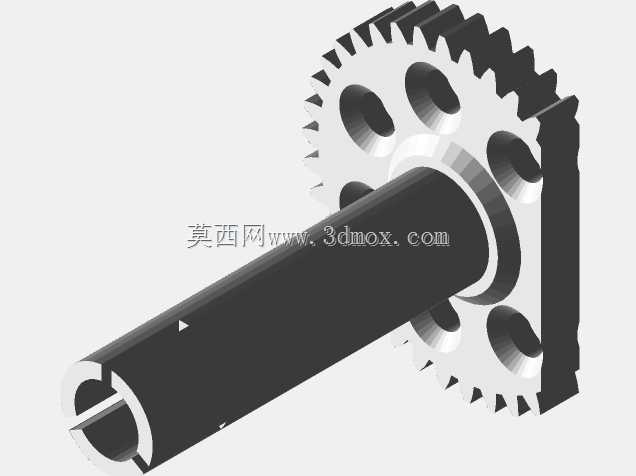

　　倾转执行部分采用中型伺服舵机作为动力源，舵机输出摇臂通过连杆与动力支架铰接，舵机底部搭载重新设计的MyGear36齿形传动段与铝制ServoBase支座，铝支座通过多组沉孔与机身承力梁锁附，既限制舵机在大扭矩输出时的壳体扭转位移，也让倾转推力线的装配基准统一落在支座加工面上，降低装机时的同轴度调校难度。

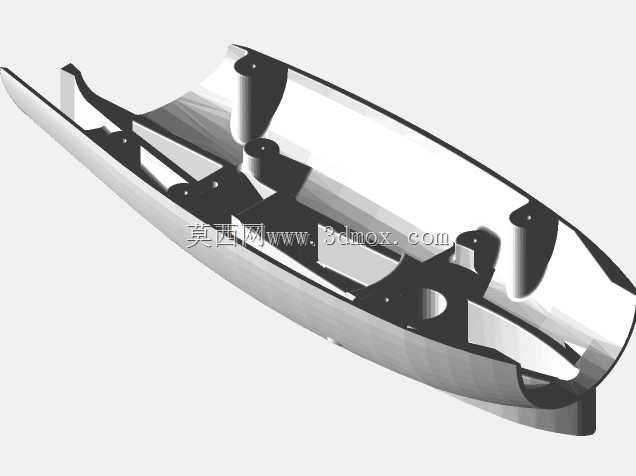

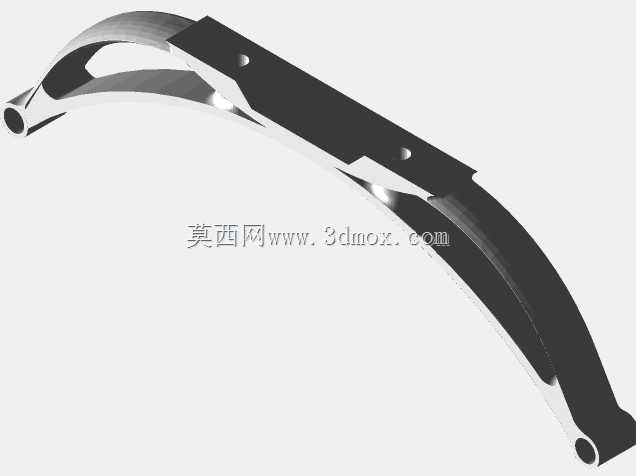

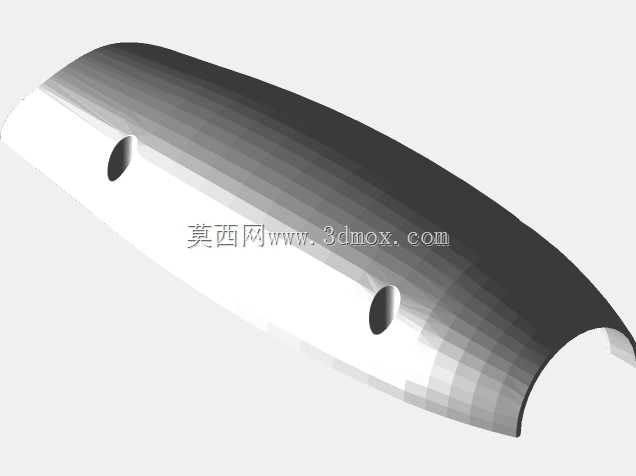

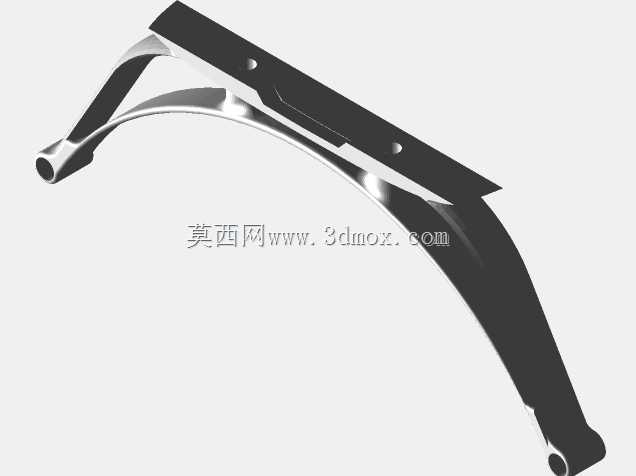

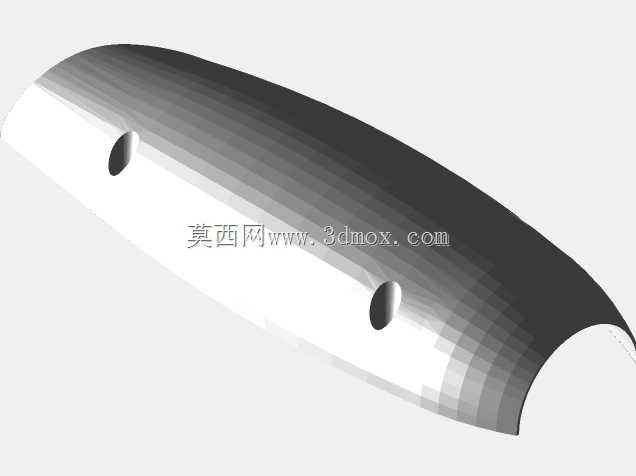

　　整机布线沿支架侧面的走线槽排布，电机三相动力线、电调信号线与舵机引线分束固定，避免旋翼转动区域与线缆发生干涉；支架各安装孔位按照航模常用碳纤机身梁的间距预留，外形边界紧凑，倾转全程动力组件与机身蒙皮、相邻旋翼之间保留足够安全间隙，结构在兼顾轻量化的同时，满足倾转动作反复切换的耐久使用要求。
