牵引式2000升机电控制喷杆喷雾机

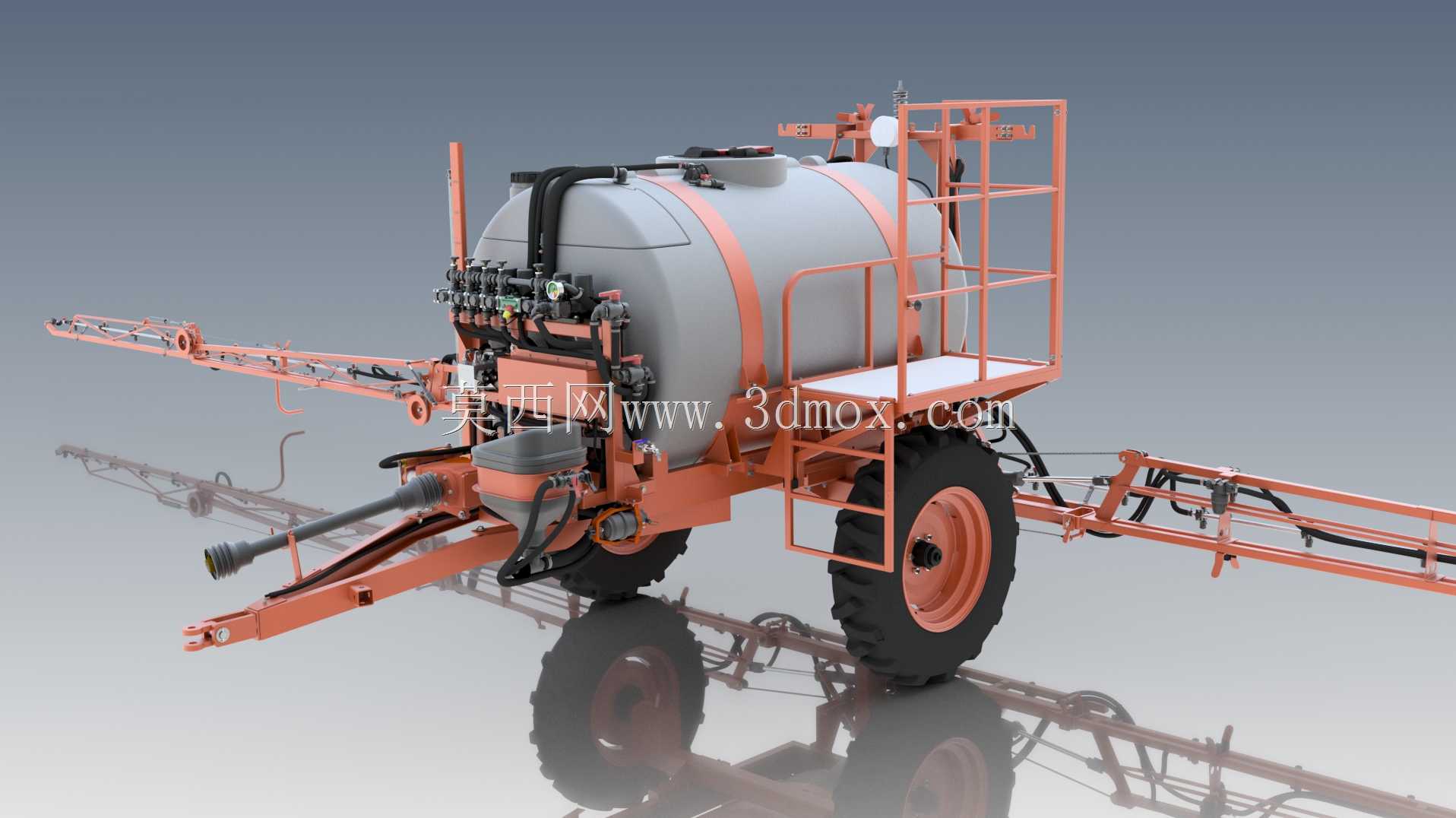

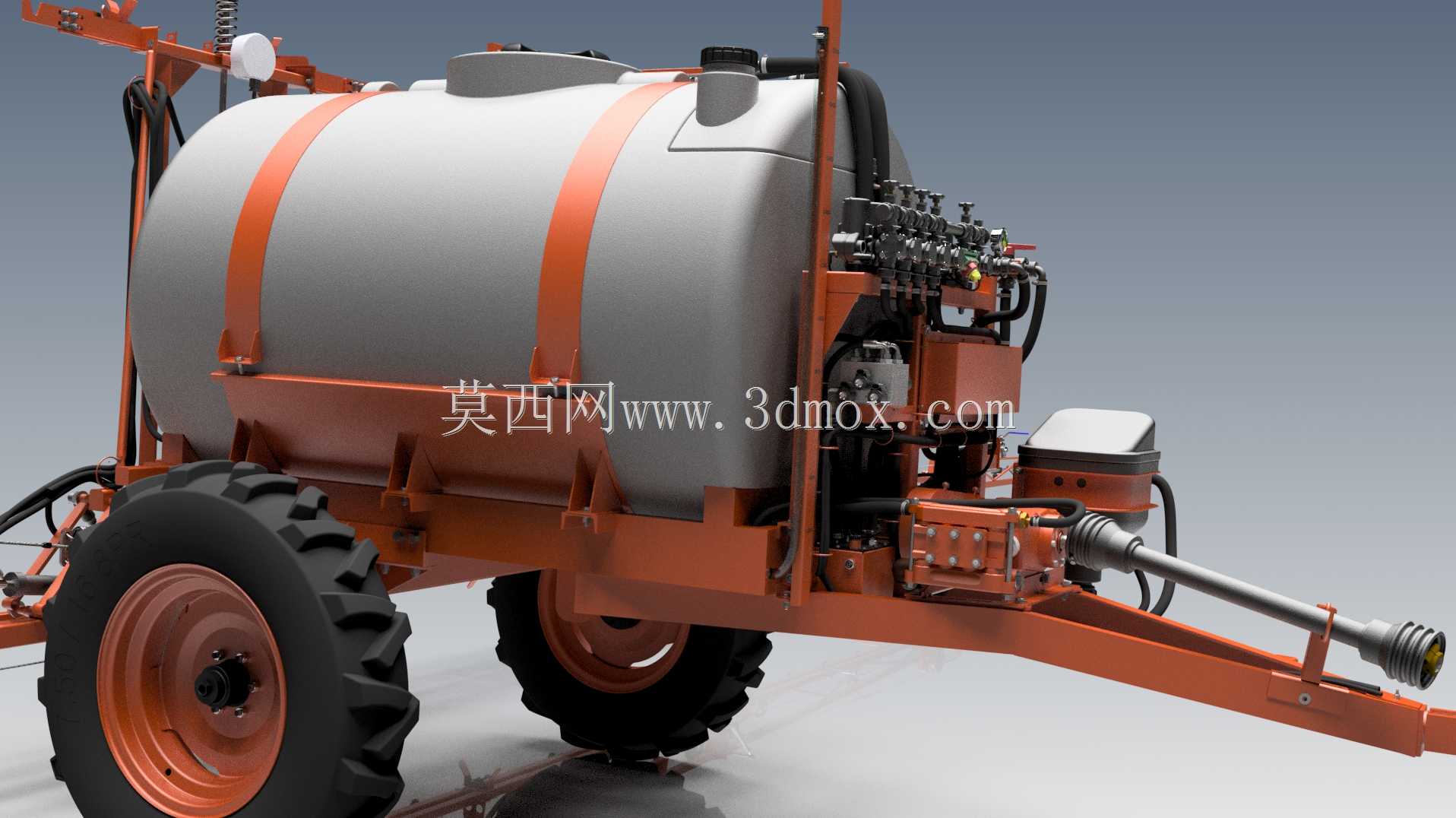

　　这款牵引式大田喷杆喷雾设备主要面向规模化种植场景，在小麦、玉米、大豆等连片旱作农田的植保作业中承担除草剂、叶面肥、杀虫杀菌剂的均匀喷施任务，也可适配草场、大型经济作物种植基地的病虫害统防统治作业，替代人工背负式喷药的低效模式，单幅作业覆盖宽度大，转场时喷杆可折叠收拢，满足田间道路与乡村公路的通行边界要求。设备整体采用拖挂式布局，前端设置牵引架与拖拉机后悬挂牵引点对接，牵引架上集成传动轴取力结构，可从拖拉机动力输出端获取动力驱动药泵运转，无需额外配置独立动力单元，降低整机配套成本。核心储液单元为2000升容量的卧式防腐药箱，药箱采用流线型曲面造型，内部设置防浪隔板结构，避免机组在起伏田间行进时药液大幅晃动影响整机行驶稳定性，

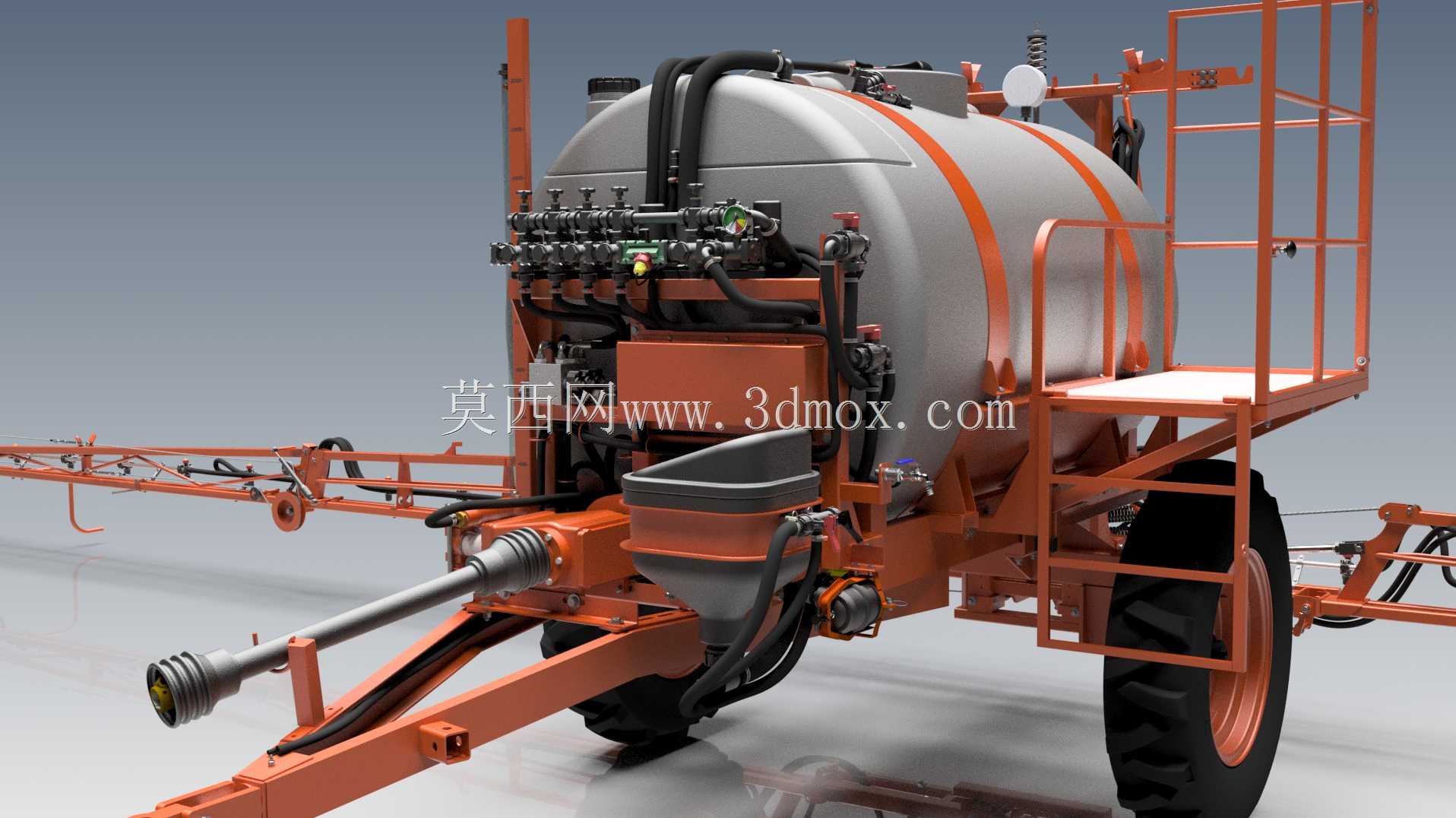

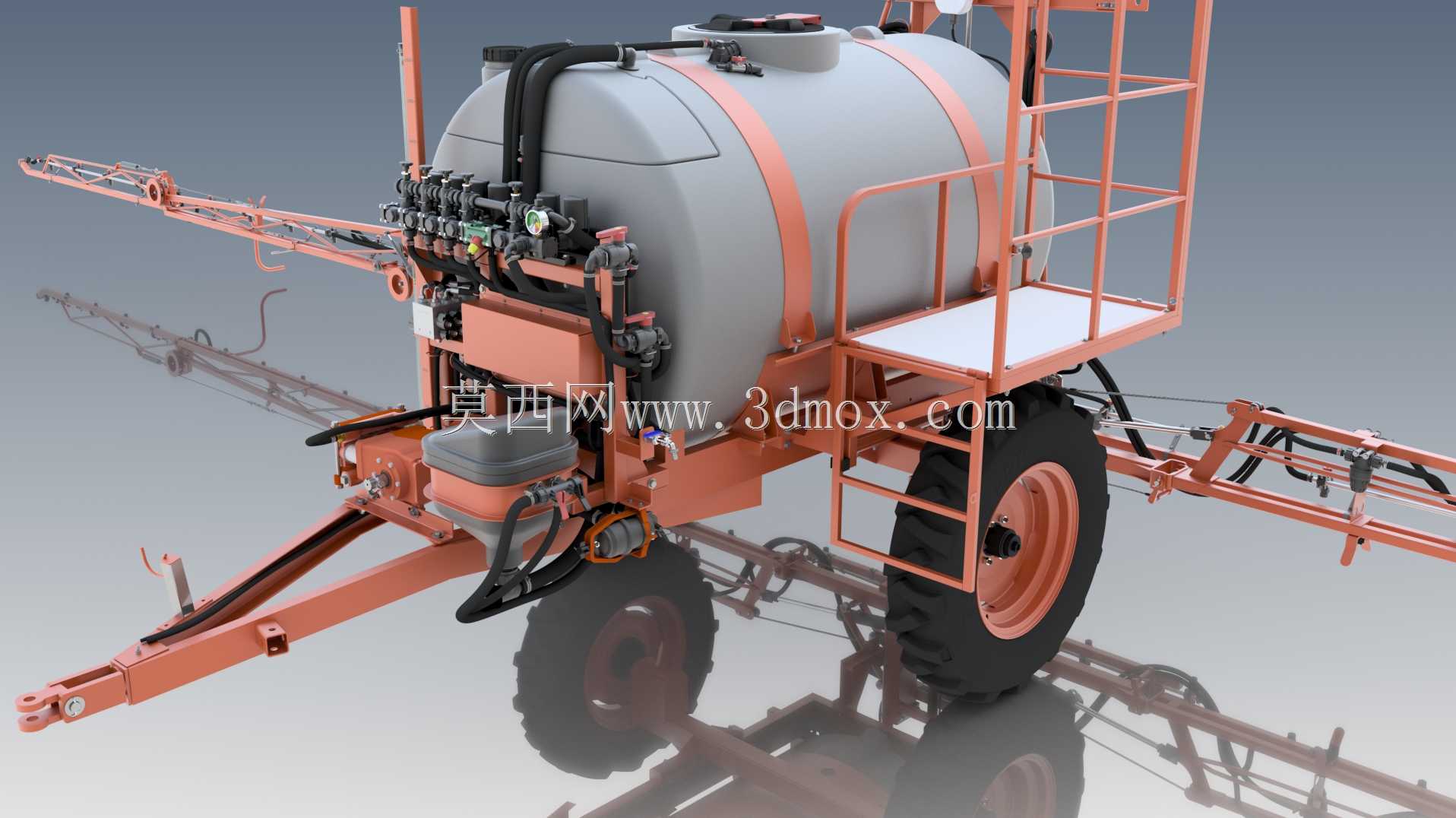

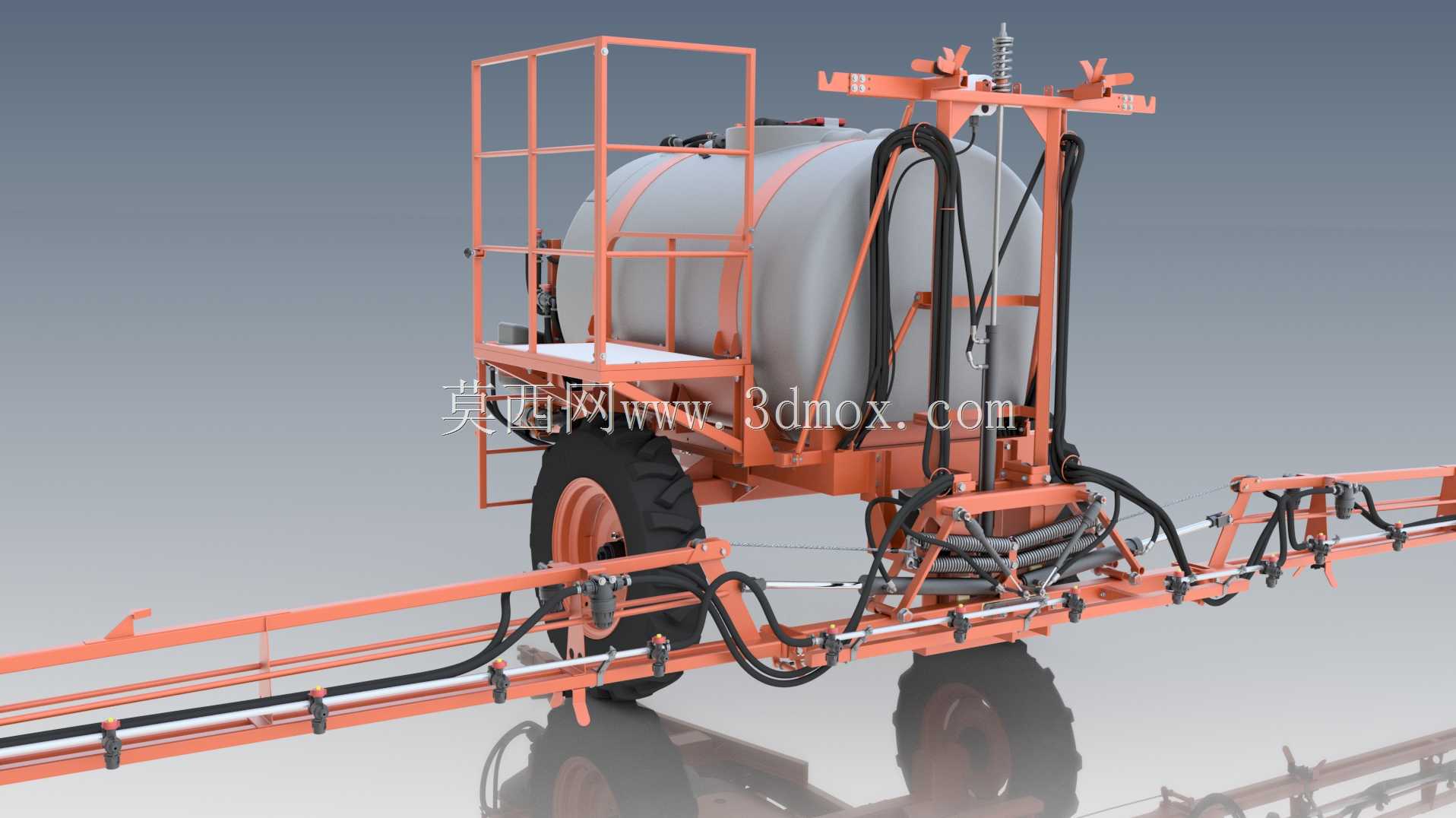

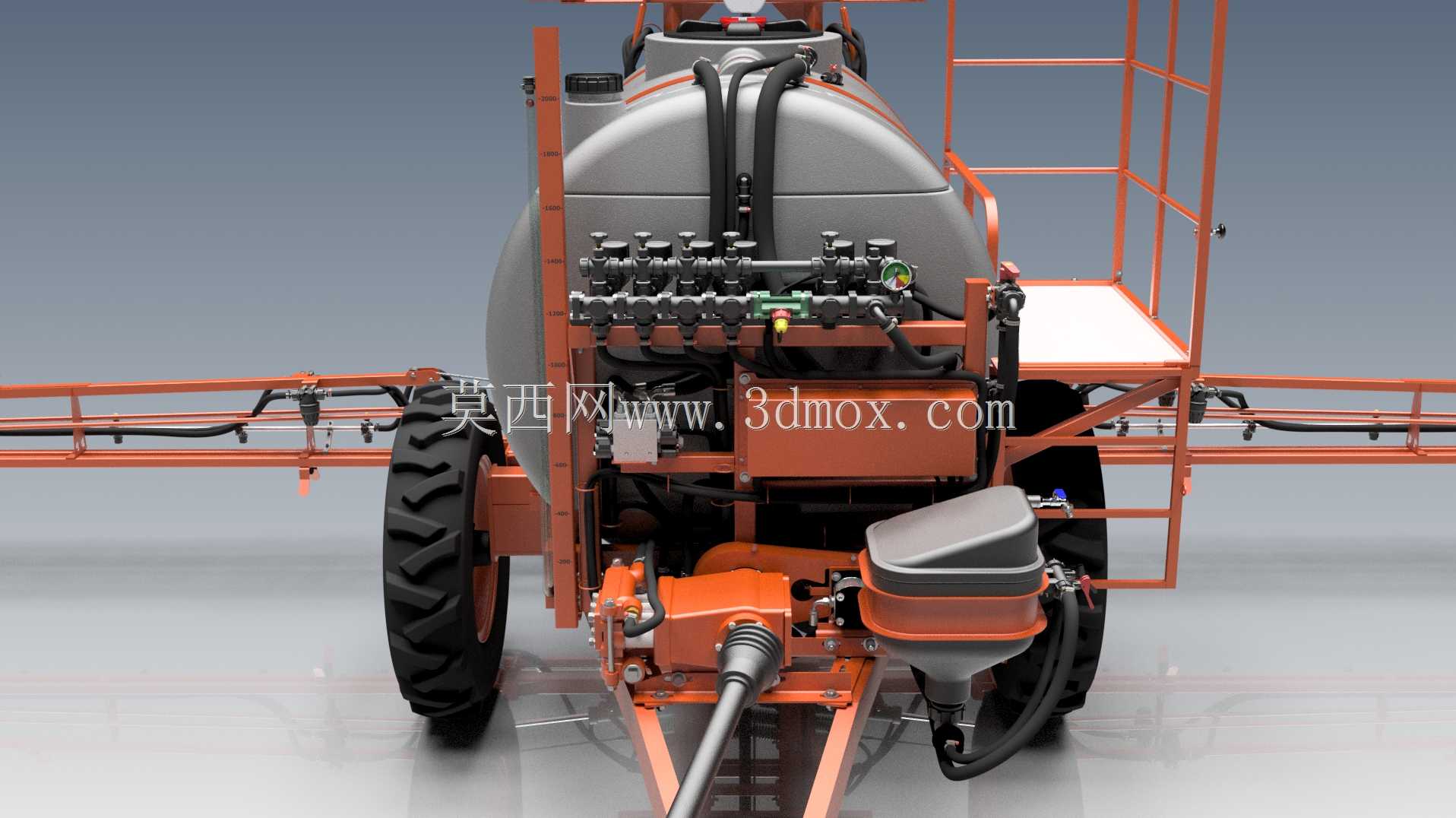

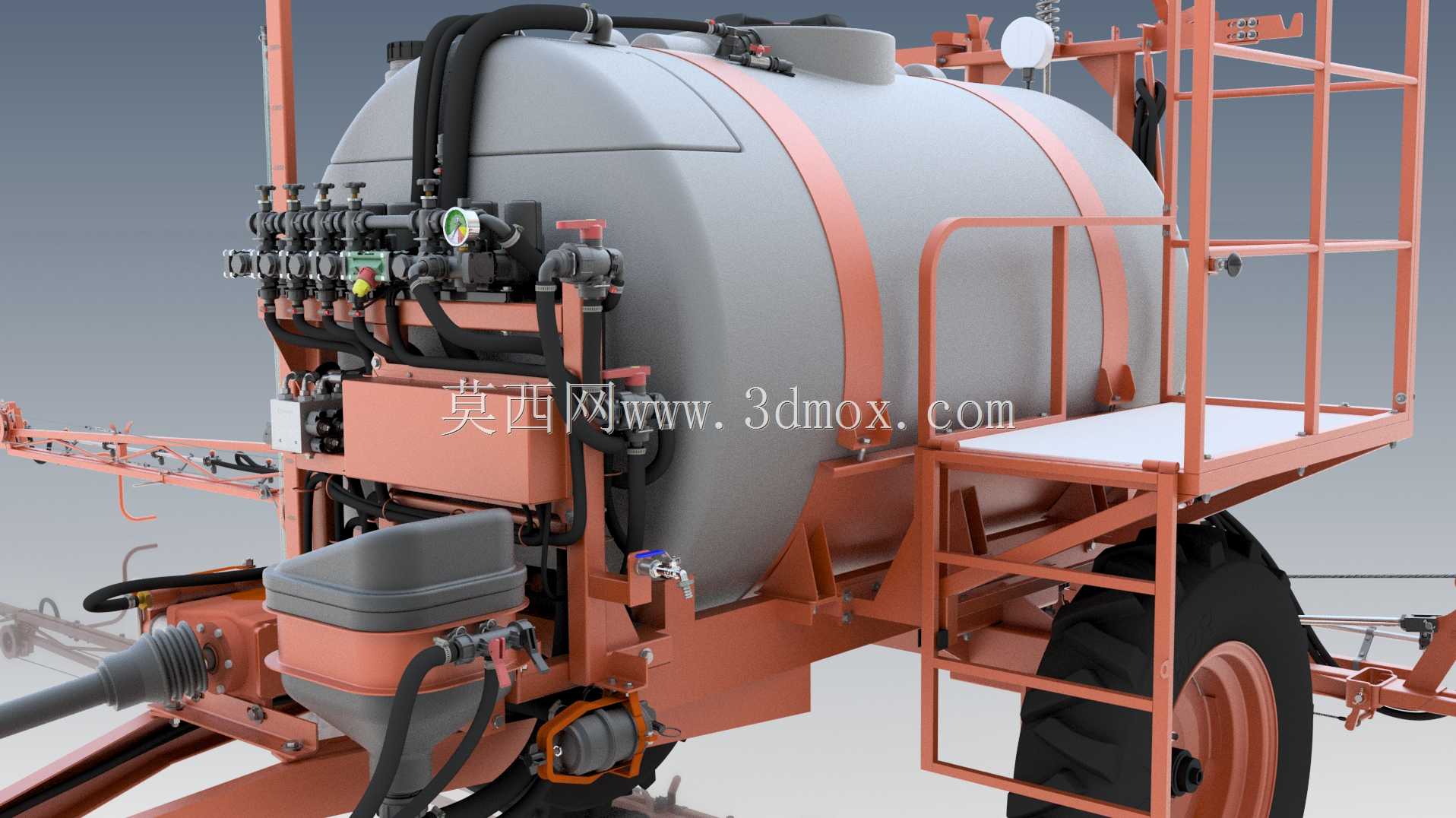

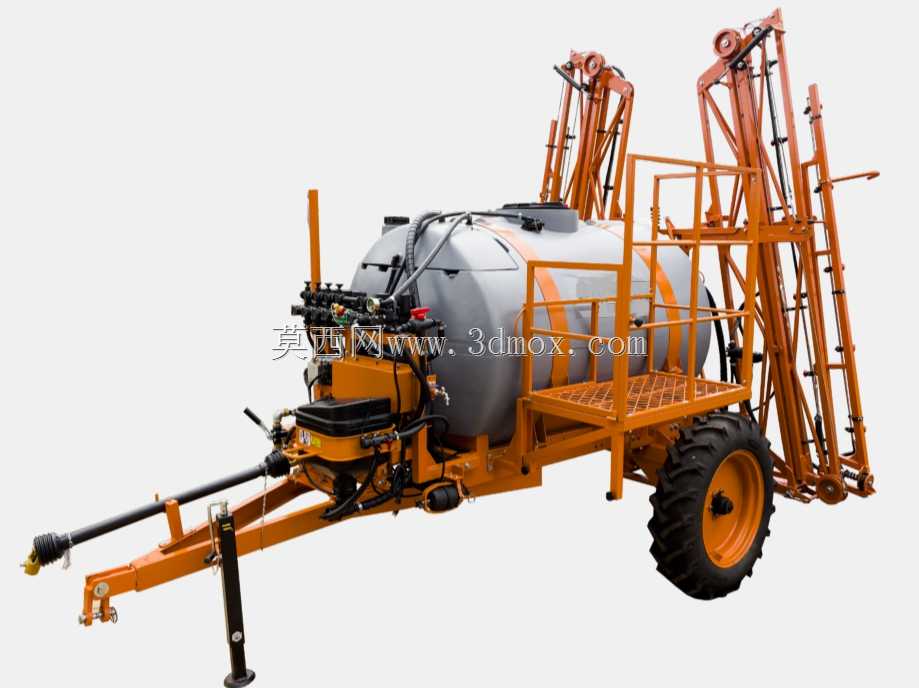

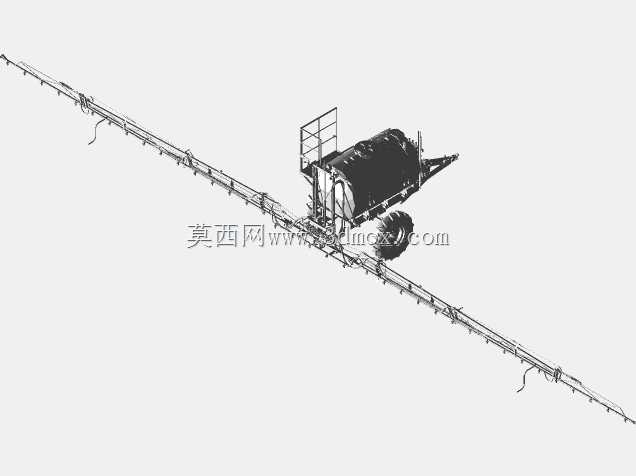

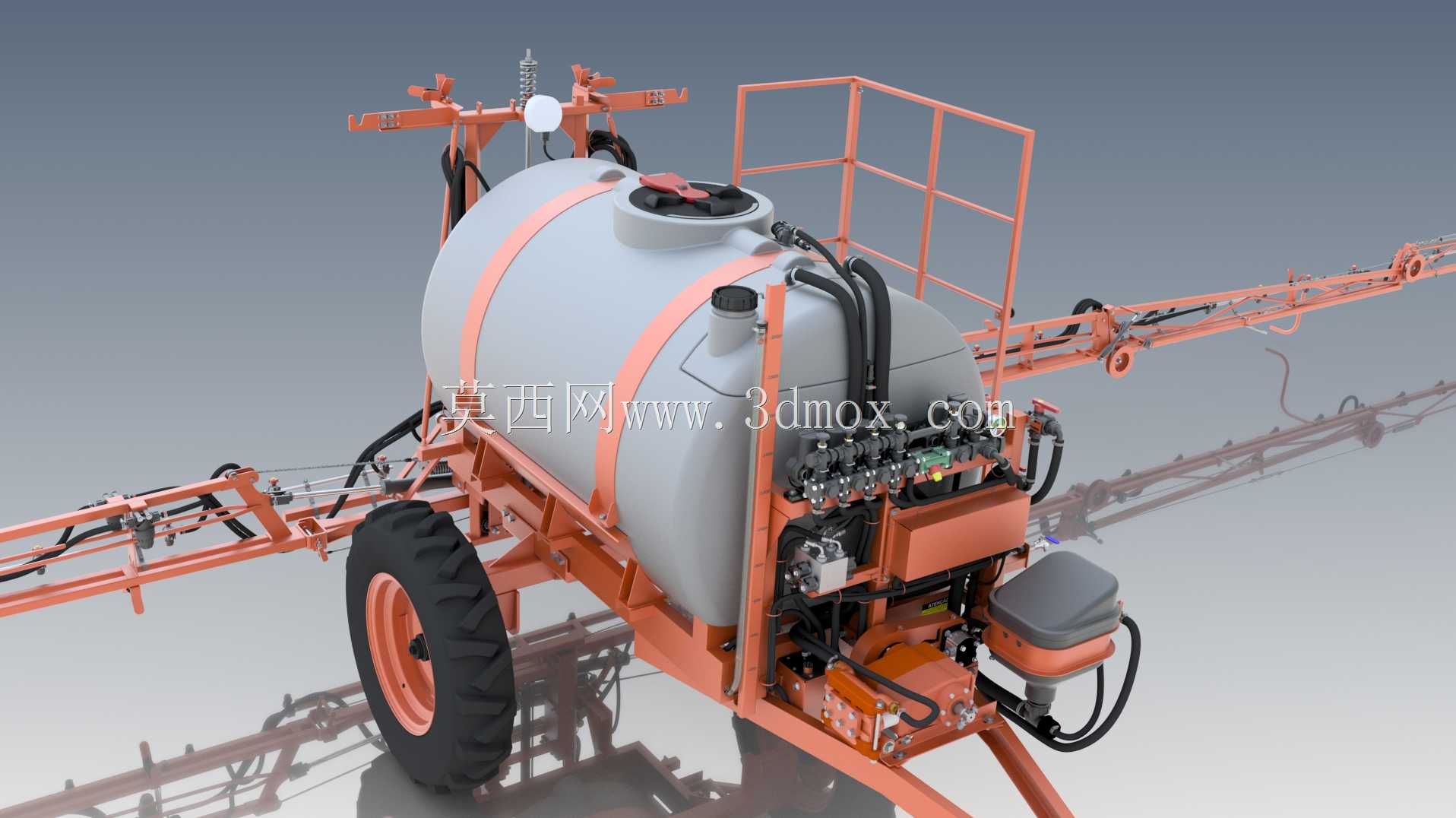

　　药箱顶部预留加液口与滤网安装位，底部设置排污口，方便作业完成后残留药液的清理与箱体冲洗。喷架主体采用橘红色型材焊接成型，药箱两侧设置带安全护栏的操作平台与爬梯，方便操作人员登高完成加药、阀组检修操作，平台表面铺设防滑踏板，周边护栏高度符合农机作业安全防护要求。左右两侧伸展的喷杆采用多段铰接结构，作业时向两侧完全展开，喷杆上按固定间距布置雾化喷头与防滴阀，运输时可通过折叠机构将喷杆向上/向后收拢，将整机横向宽度控制在道路通行允许的尺寸范围内，喷杆铰接位置设置仿形缓冲结构，田间作业遇到障碍物或地面起伏时可自动小范围避让，避免喷杆磕碰作物或田埂损坏。设备的机电控制单元集成在药箱前端的阀组安装区，集合了液路通断、压力调节、

　　分段喷药控制的电磁阀与手动备用阀组，支持作业过程中按地块边界自动切断对应区段喷液，减少地头重复喷药造成的药液浪费，控制回路预留卫星定位作业监测的接口，可对接精准农业系统记录作业轨迹与喷量数据。行走部分采用大直径农用越野轮胎搭配钢制轮辋，轮胎接地比压小，在松软泥泞的田间地块行进时不易陷车，轮距适配主流大田种植的垄距规格，作业时可沿垄沟行走避免压伤作物。整机三维建模过程中完整还原了管线路由、阀块连接、喷杆折叠铰链的装配关系，所有运动部件的开合行程、牵引挂接的配合尺寸、操作平台的安装边界都按照实际农机装配公差搭建，结构设计人员可直接参考该模型完成喷杆强度校核、药箱容积仿真、管路通径匹配的相关验证工作，也可作为植保农机选型时的布局参考，核对机组与不同马力拖拉机的挂接匹配空间，确认喷杆展开、折叠状态下的整机外廓尺寸是否符合目标作业区域的道路与田间通行要求。
