双速拖拉机PTO动力传动变速机构

　　这套PTO传动变速机构主要面向农用拖拉机动力输出场景，解决田间作业中不同机具对转速与扭矩的差异化需求。整机围绕双速切换逻辑展开，齿轮比分别设定为2.75与3.8，低速档侧重大扭矩输出，适配旋耕、还田、深松等重负荷作业；高速档则匹配播种、喷药、秸秆粉碎等需要较高输出转速的工况，传动路线在箱体内通过换挡元件完成挡位切换，避免了频繁更换机具或外加增速箱的麻烦。

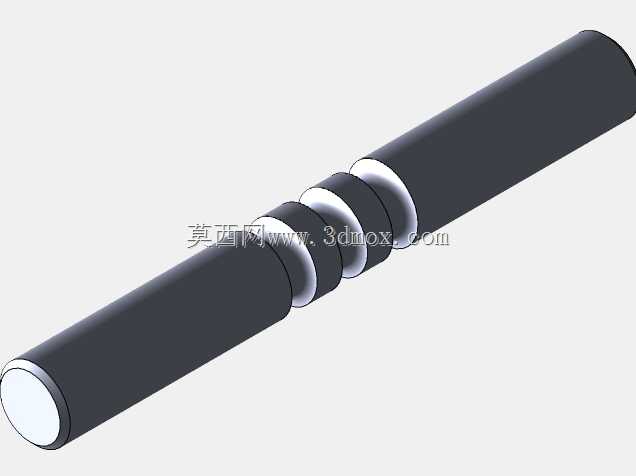

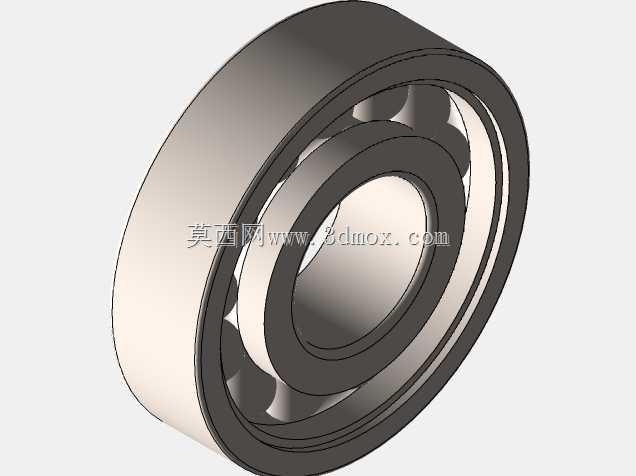

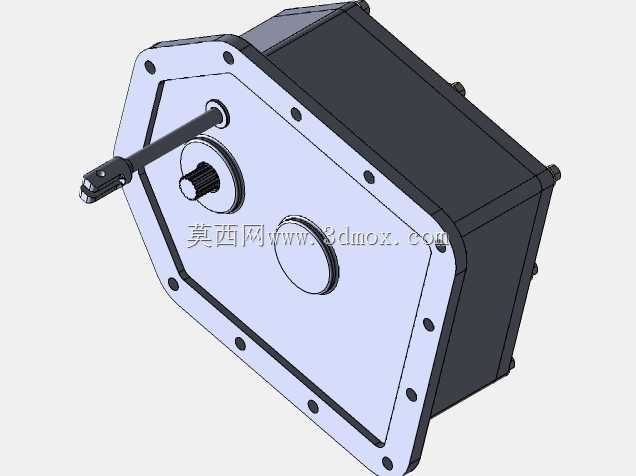

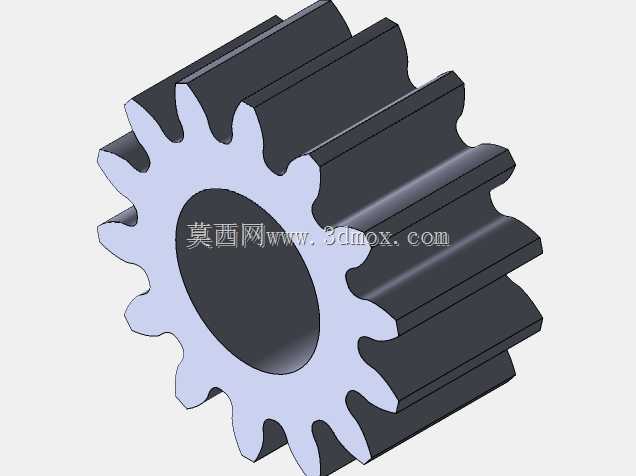

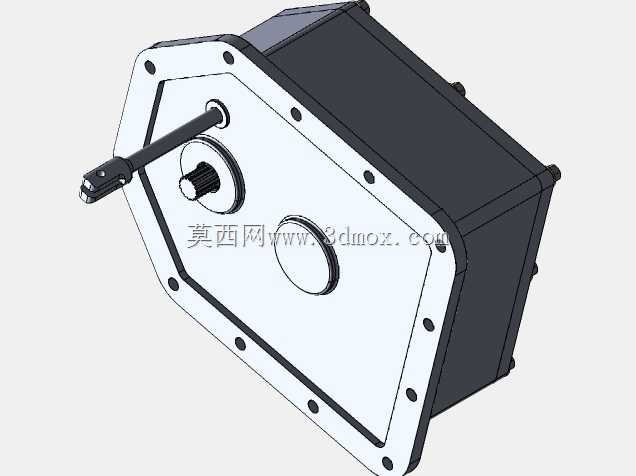

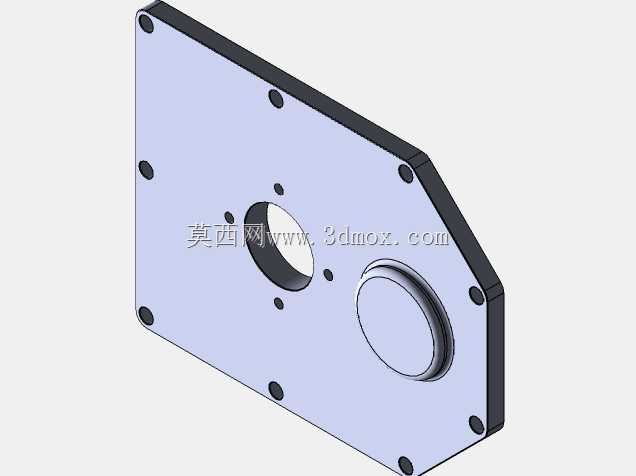

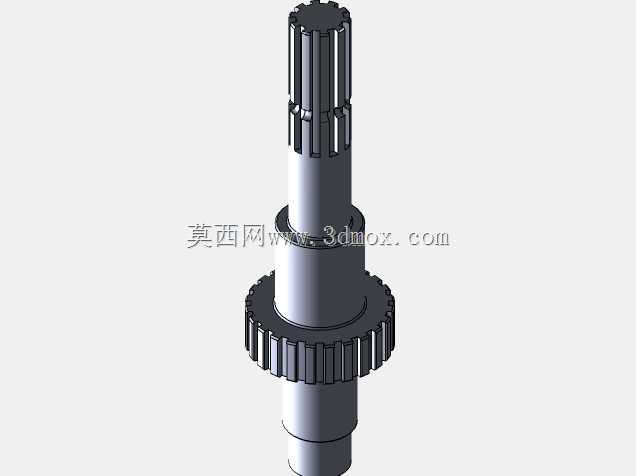

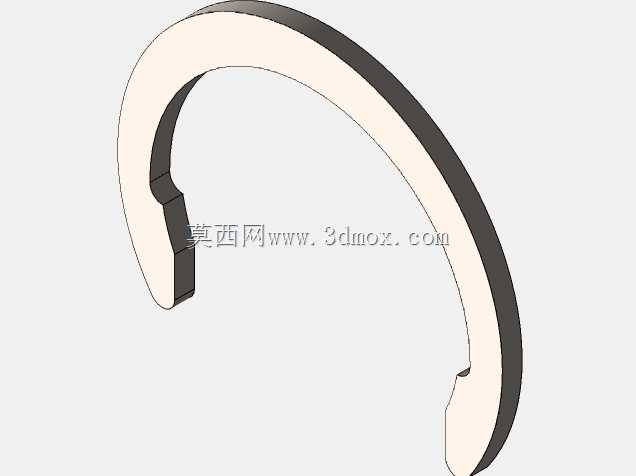

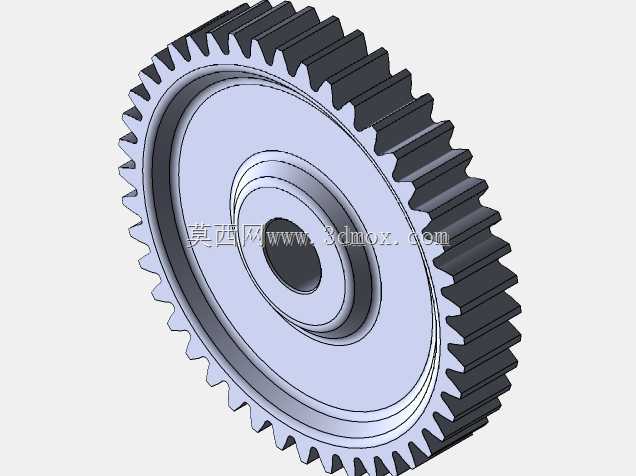

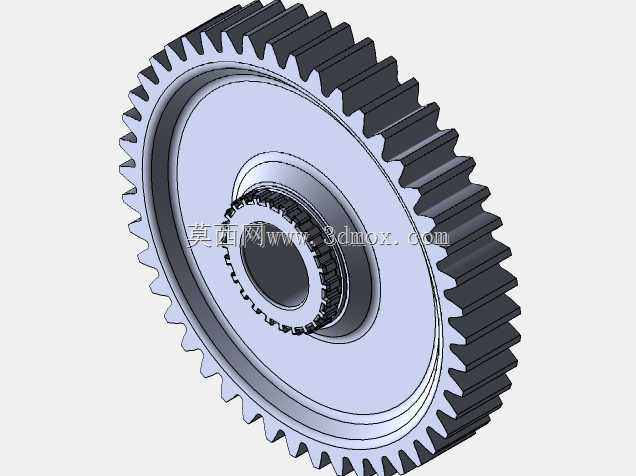

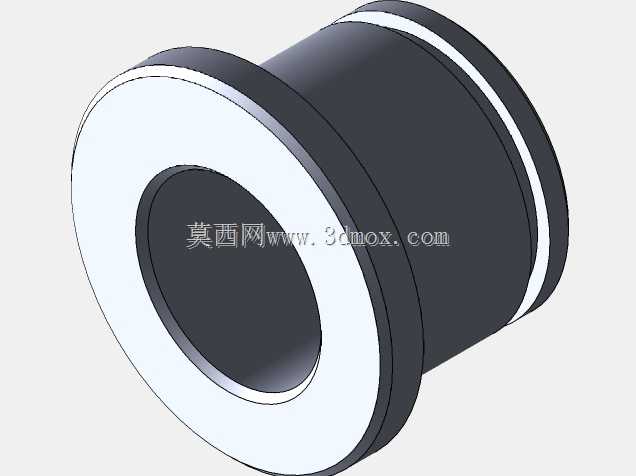

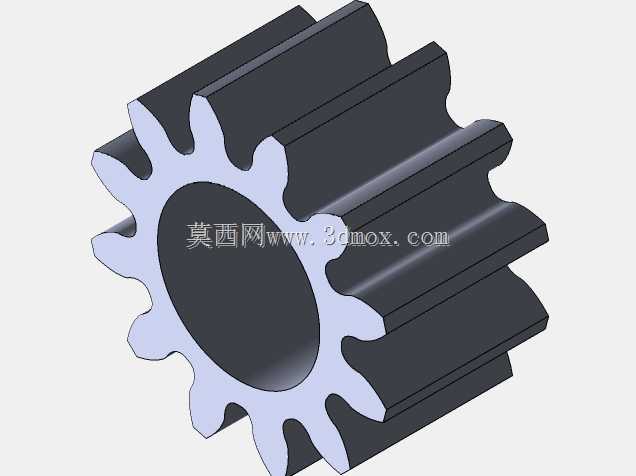

　　从结构布置看，动力经由输入轴进入箱体，经齿轮副逐级传递后由PTO输出轴向外供给。齿轮参数按照承载工况匹配，齿宽、模数与中心距围绕接触强度和弯曲强度校核，轴承选型兼顾径向与轴向复合载荷，轴系台阶、挡圈与轴承位的配合关系在模型中均有完整表达。箱体内部留出齿轮啮合间隙与润滑油腔，润滑方式可采用飞溅润滑，保证齿面与轴承在持续运转中的油膜覆盖。

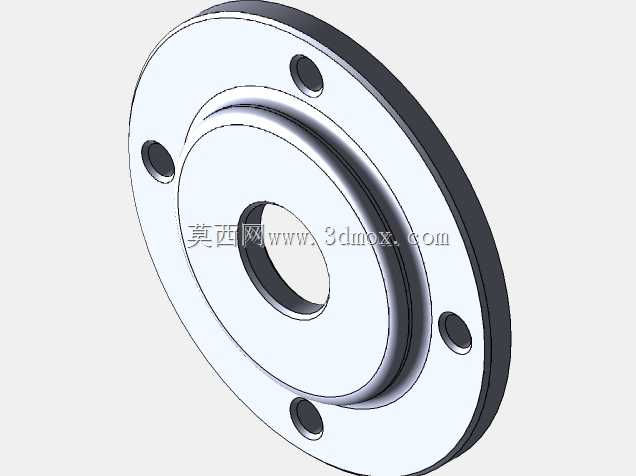

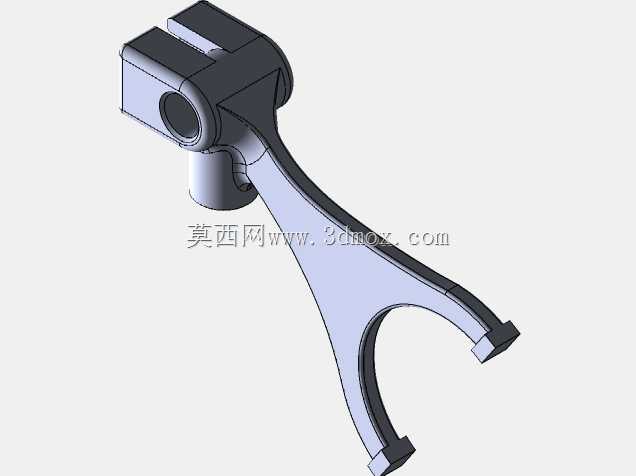

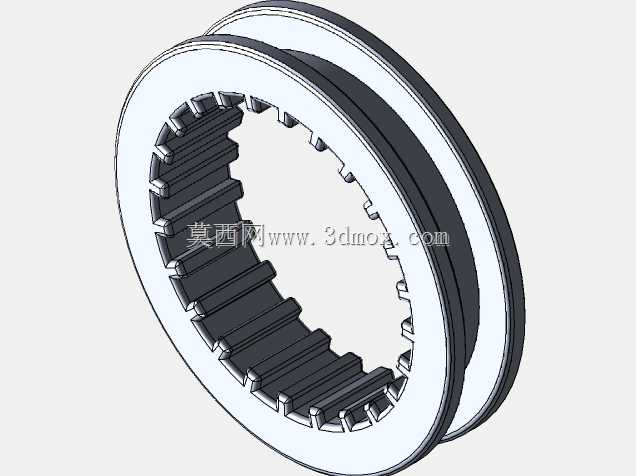

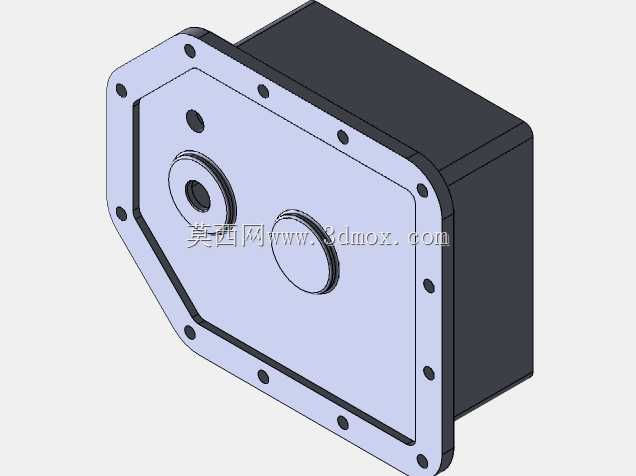

　　设计思路上，优先保证传动链简洁、换挡可靠与维护便利。挡位切换机构布置在便于操作的位置，拨叉、同步或啮合套等元件按换挡行程校核，避免脱档与打齿；输出端法兰与连接尺寸参照拖拉机PTO标准接口，便于与万向节传动轴对接。安装边界方面，箱体外形需贴合拖拉机后桥或传动箱空间，输入轴与发动机/离合器侧同轴度、输出轴与机具悬挂点的位置关系都要在总布置中复核，悬置点与连接螺栓孔位需承受作业冲击载荷。

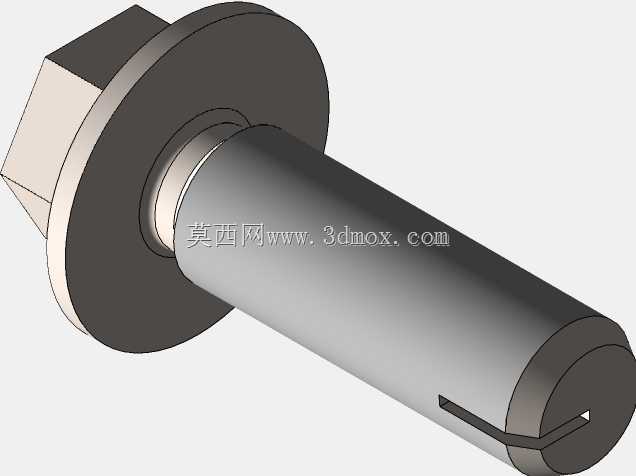

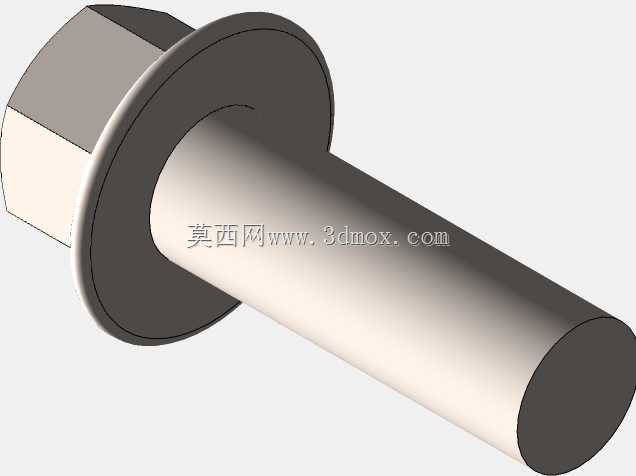

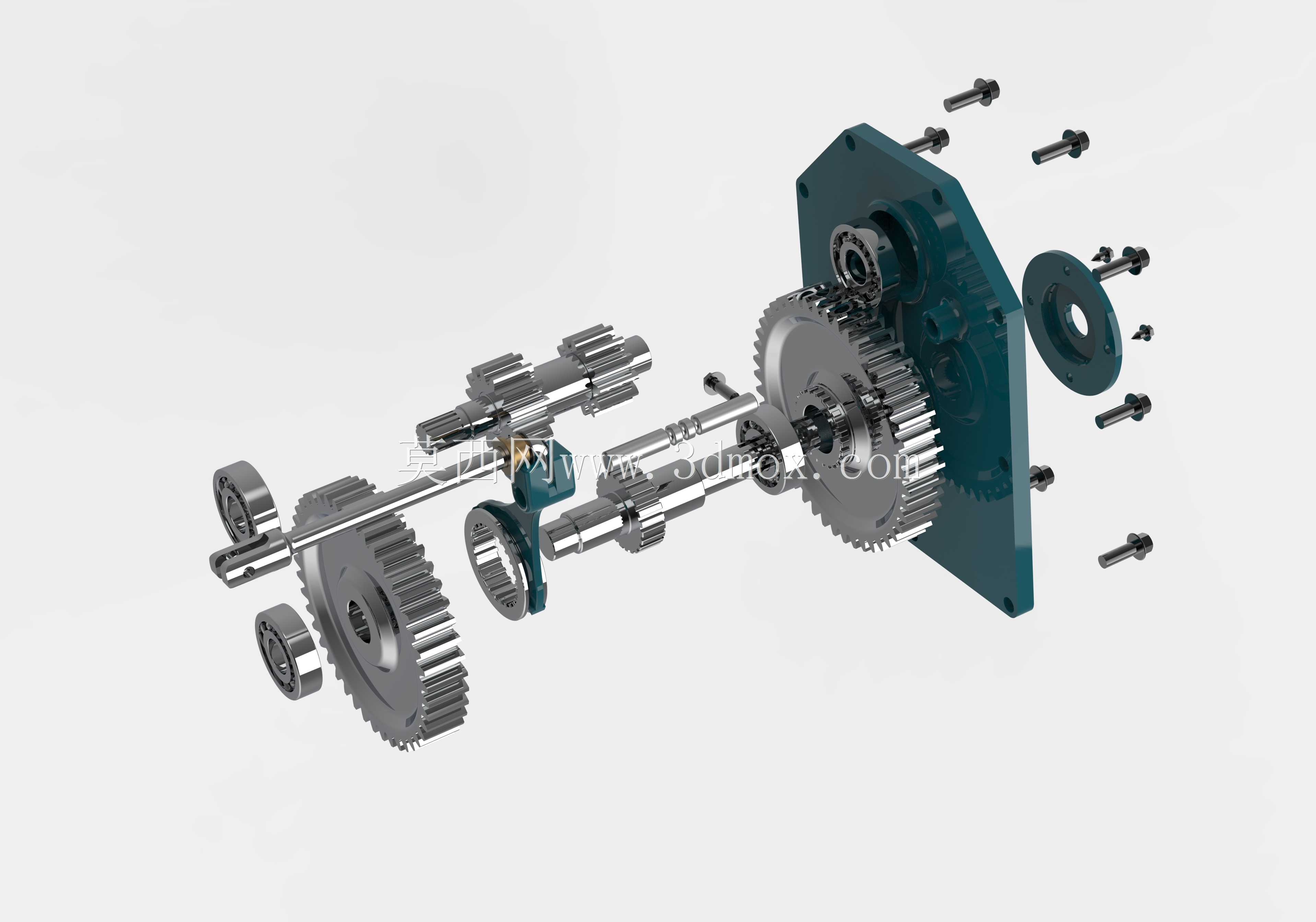

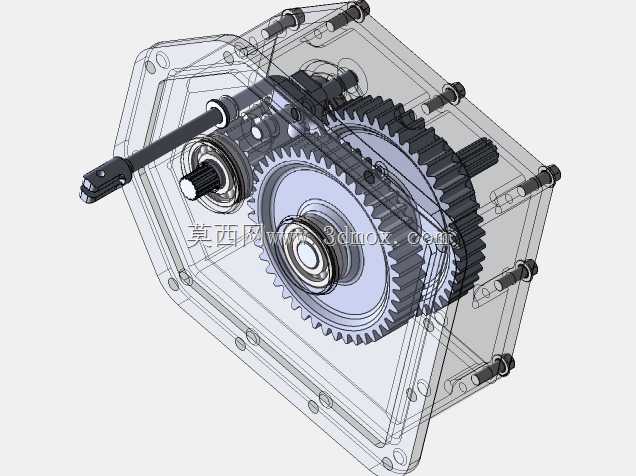

　　在三维建模层面，各轴、齿轮、轴承、键连接与紧固件按实际装配关系搭建，可用于干涉检查、运动仿真与装配工艺验证。对结构设计人员而言，该模型能够直观呈现双速PTO的动力流向、齿轮排布与箱体包容关系；对设备选型人员，可据此评估不同农具作业时的转速匹配与扭矩储备；对教学与维修培训，也可清晰展示换挡执行过程与易损件位置，为拖拉机动力输出系统的改进、配套与维护提供参考。
