七缸星型航空旋转发动机增材制造结构

　　该结构对应早期航空器使用的七缸星型旋转发动机，动力输出逻辑与普通固定式星型发动机存在明显区别：工作时曲轴相对机架保持固定，气缸组连同螺旋桨安装座绕主轴轴线整体旋转，依靠大质量缸体回转形成的陀螺效应提升早期低速飞机的航向稳定性，在一战时期轻型侦察机、教练机与单发螺旋桨飞机上应用较多。整套模型按增材制造工艺要求完成结构拆分与细节还原，既可以作为航空动力结构教学、航展复刻展品的三维底模，也能用于复古航空装备的结构原理演示。

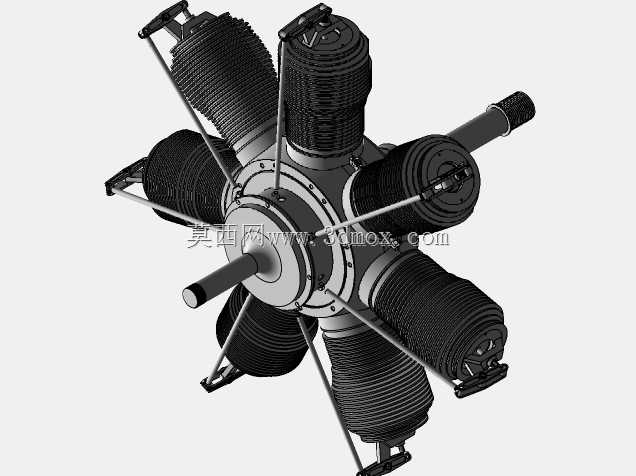

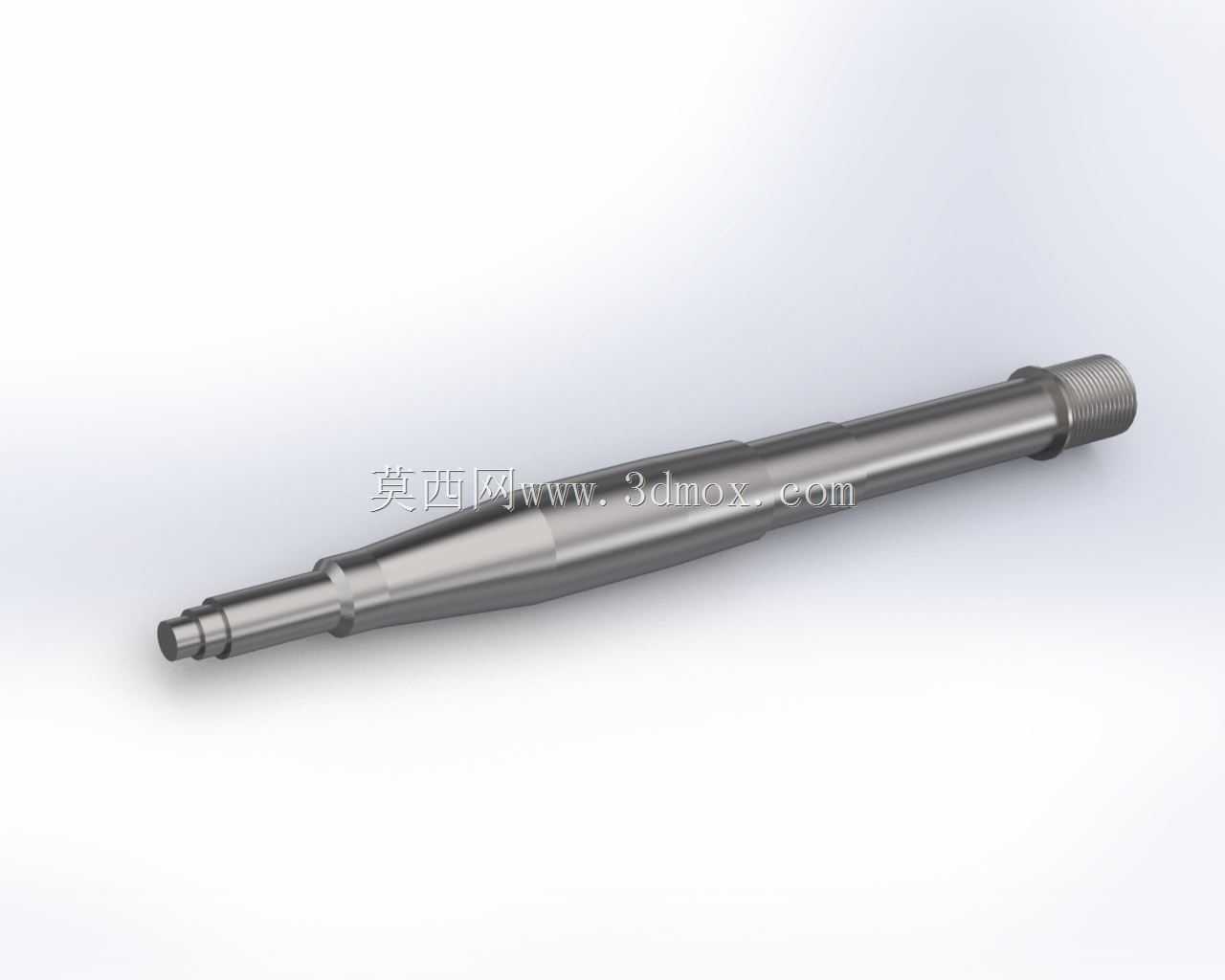

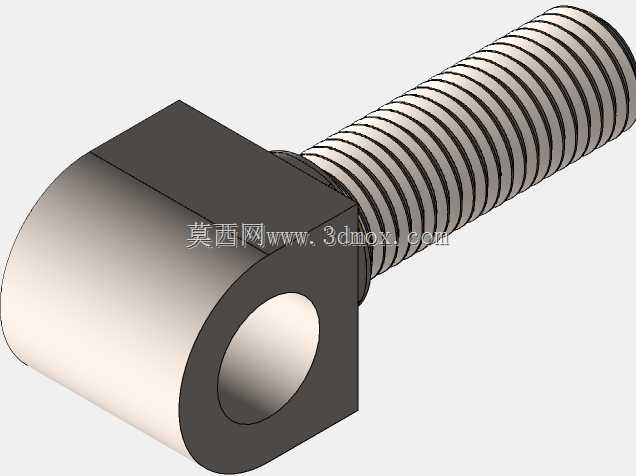

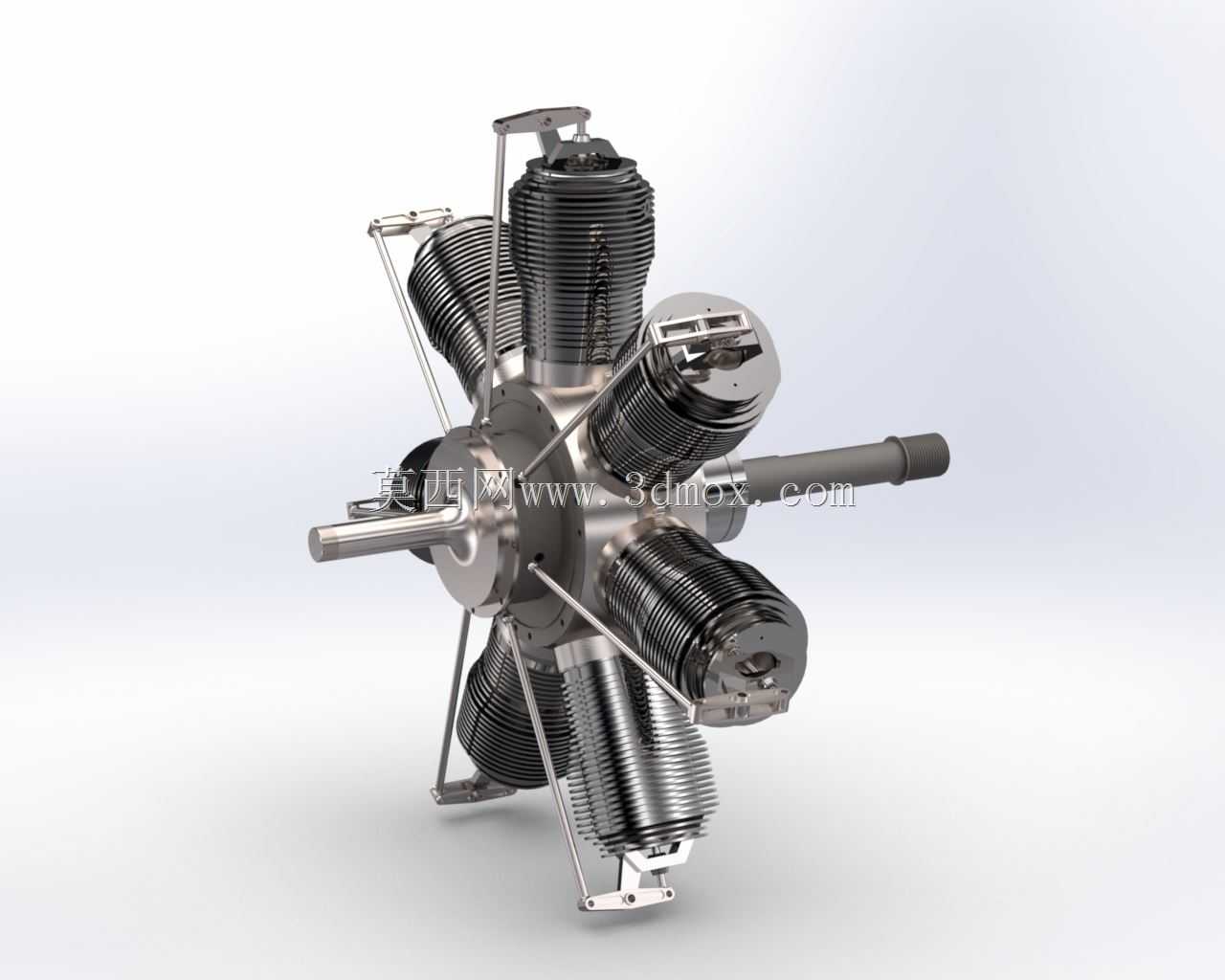

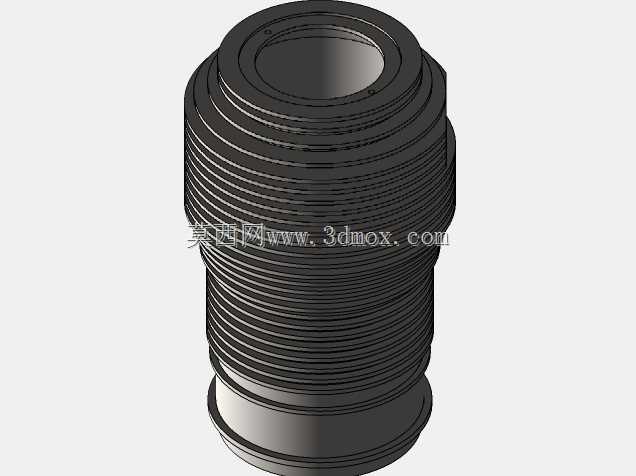

　　从整机布局来看，七只气缸沿中心曲轴箱周向均匀排布，相邻气缸夹角约为51.4度，径向向外伸展的缸体自带大面积散热鳍片，旋转过程中气缸持续掠过迎面气流，即便没有独立水冷系统也能维持合适的工作温度，省去了水冷管路、散热水箱与冷却液循环部件，大幅降低动力系统自重。模型完整还原了进气弯管、排气口、气门摇臂、火花塞安装位、缸体固定拉杆、前后安装支座与中心输出轴的配合关系，每一处装配边界都按实际发动机的装配逻辑搭建，没有出现结构干涉或者运动路径冲突的问题。

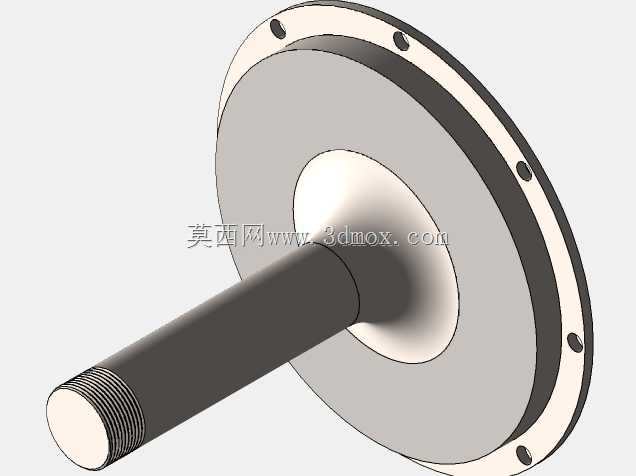

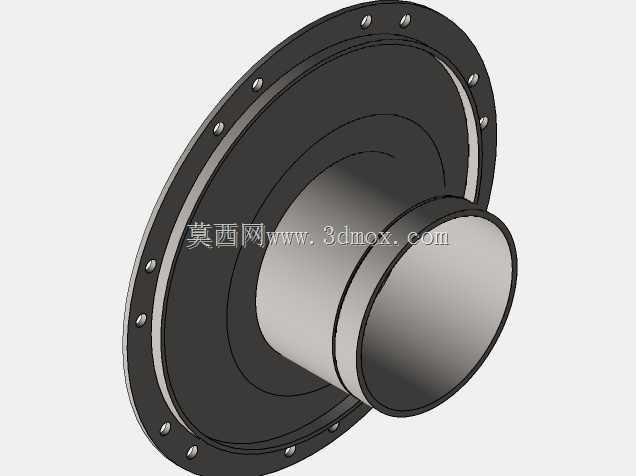

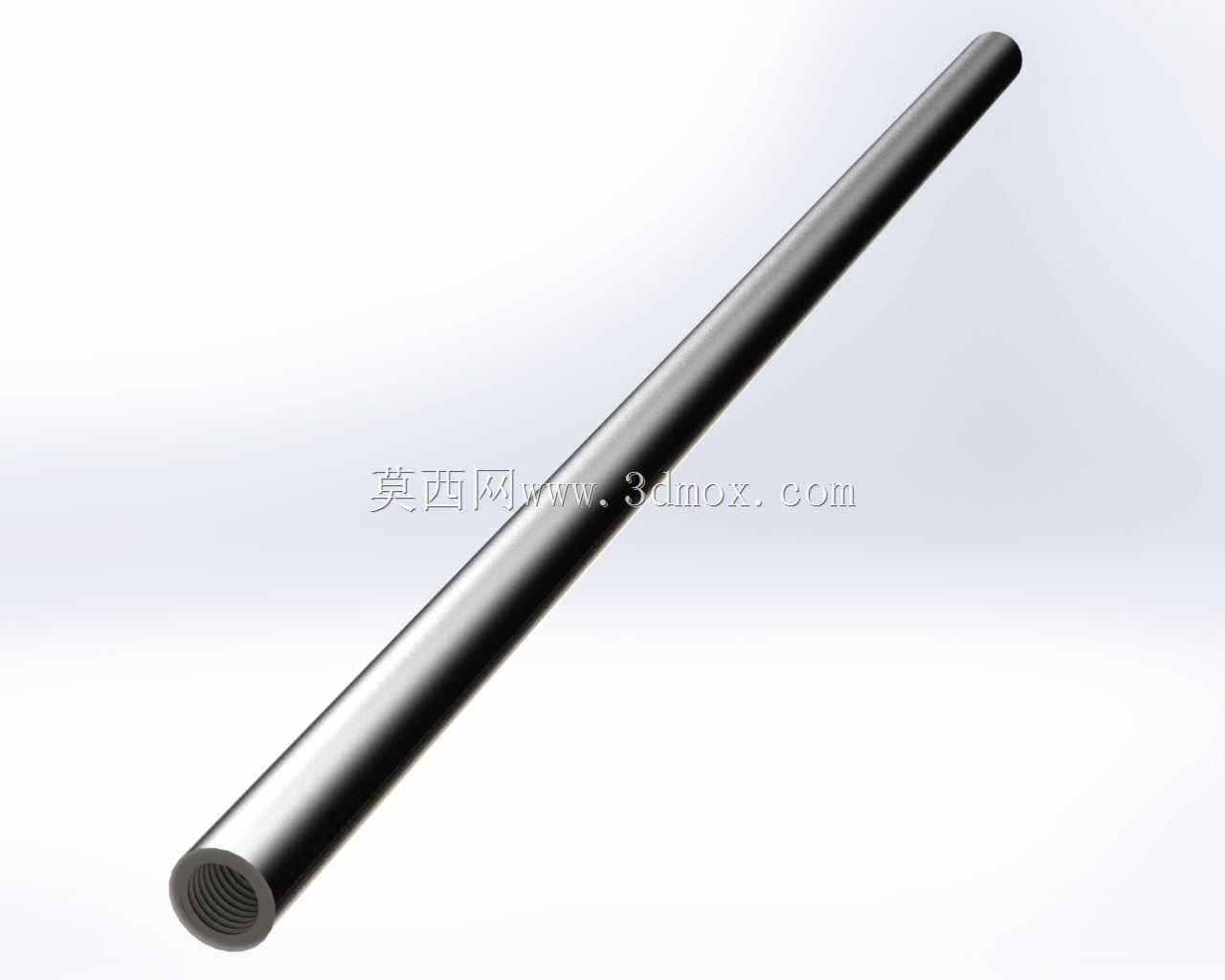

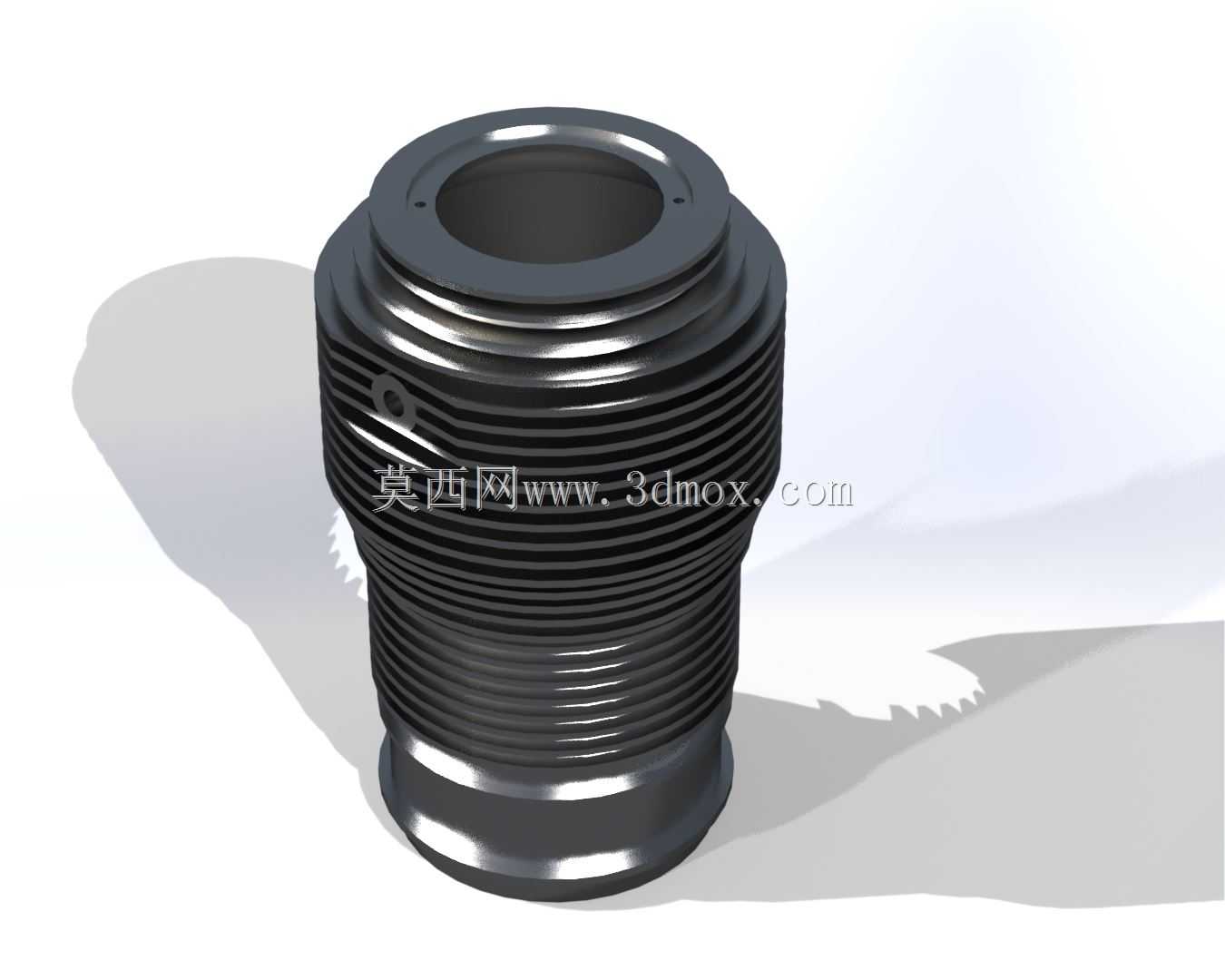

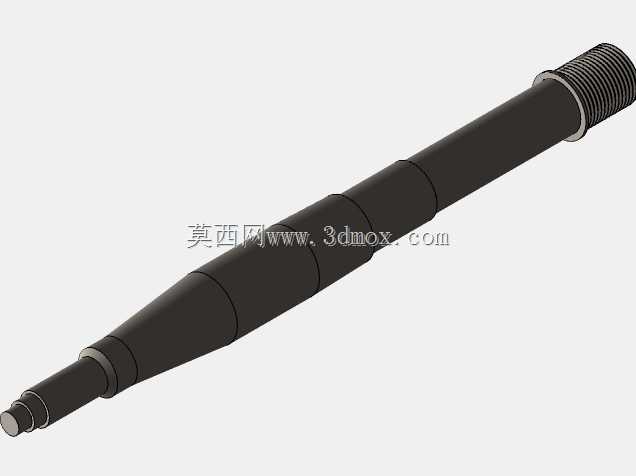

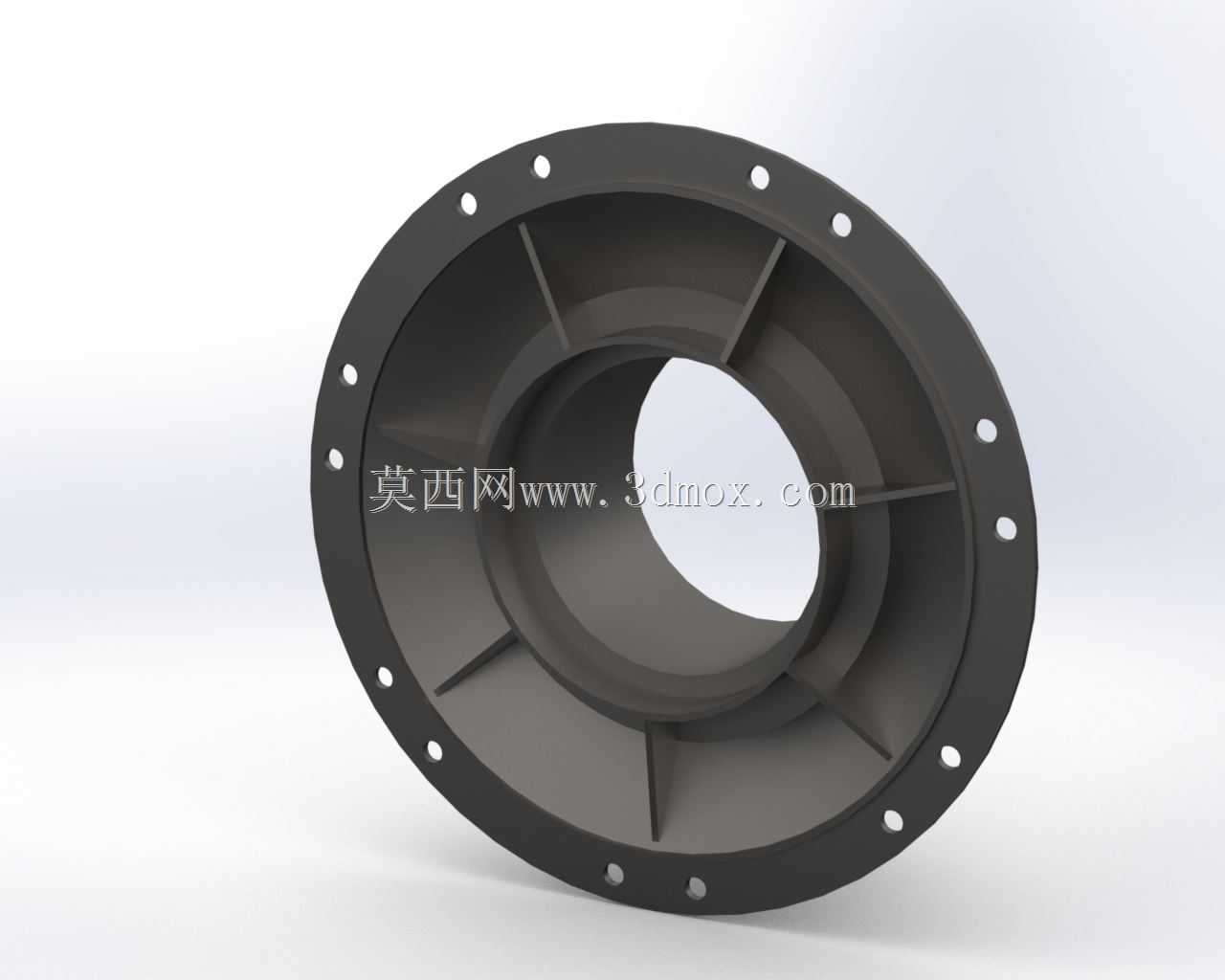

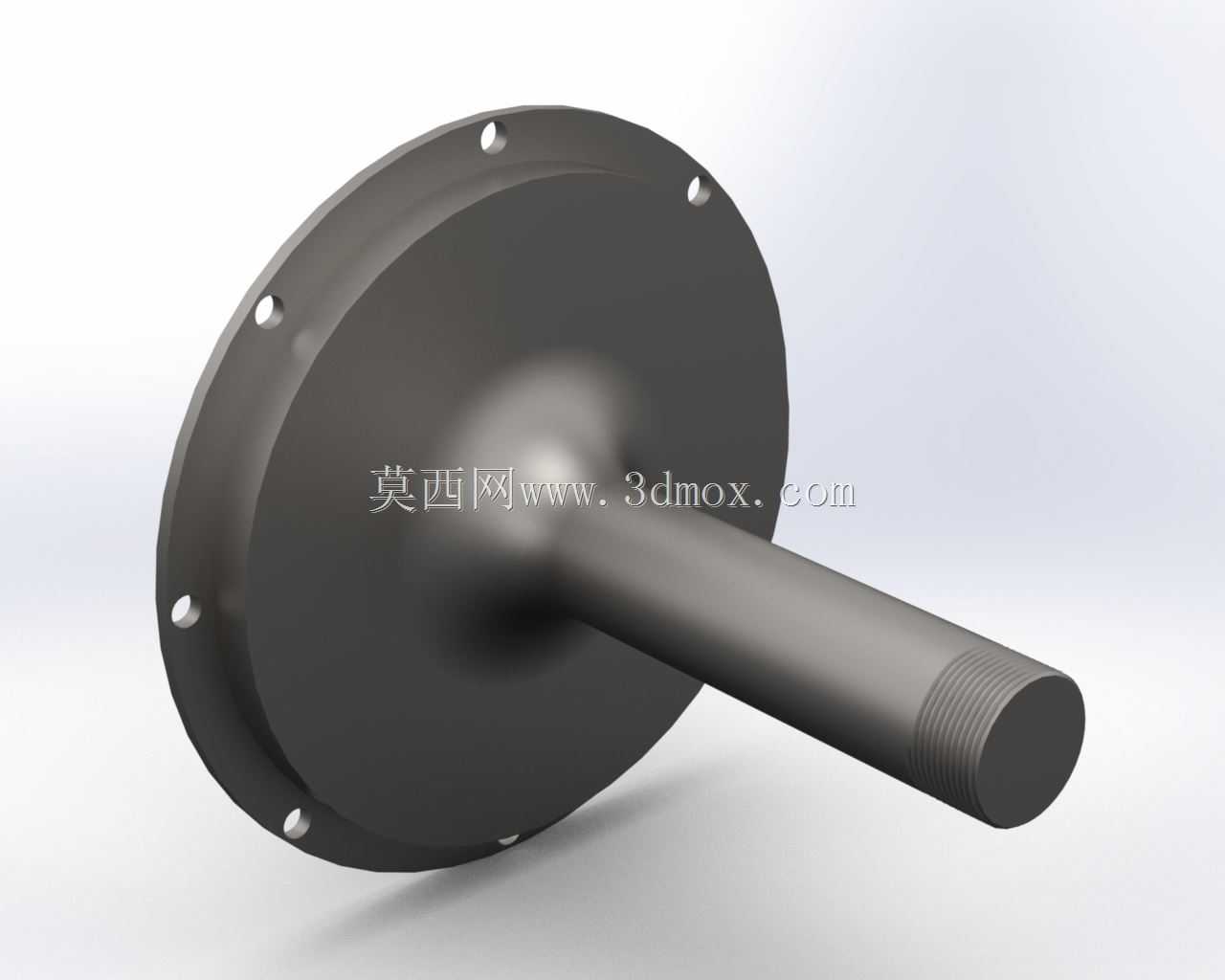

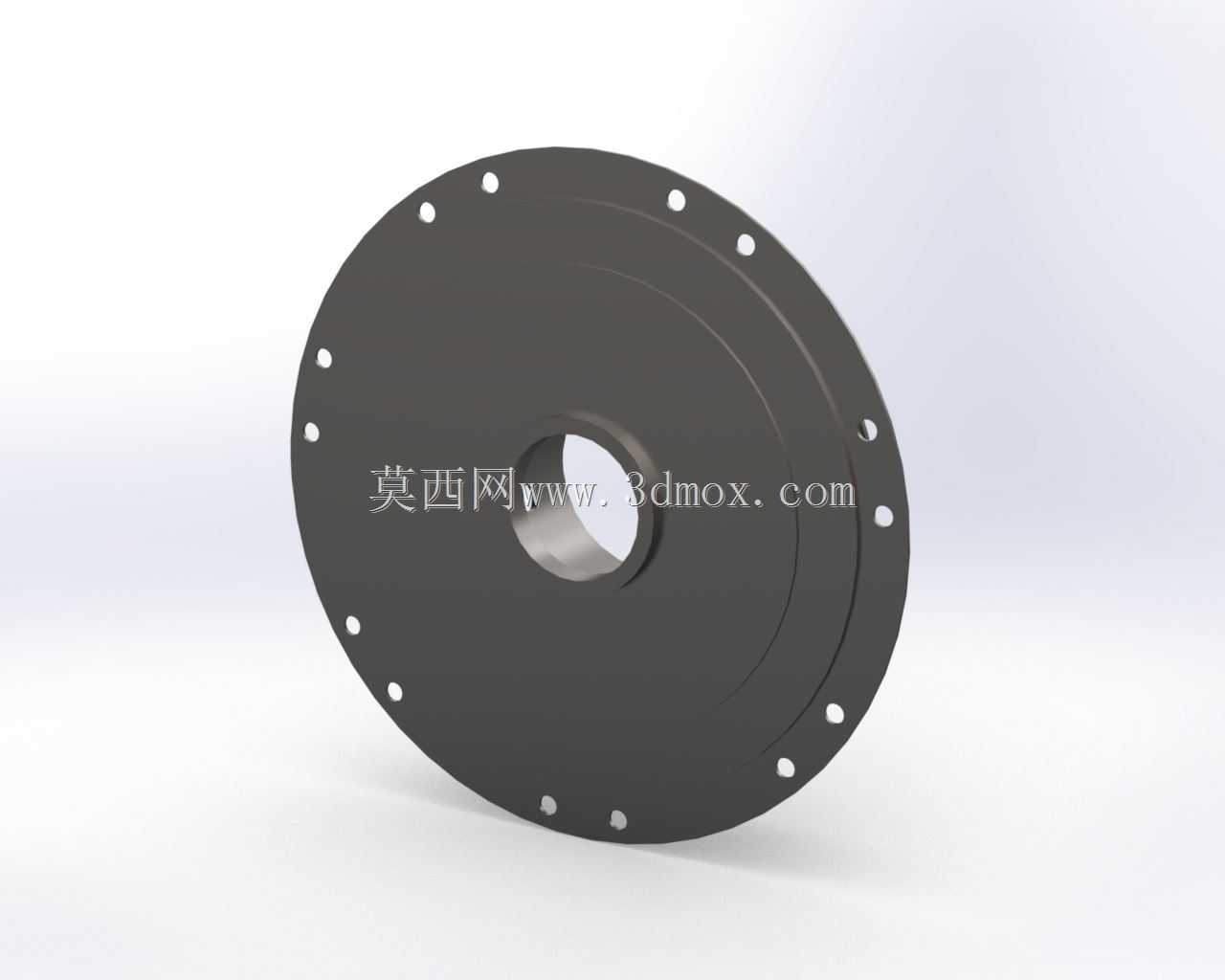

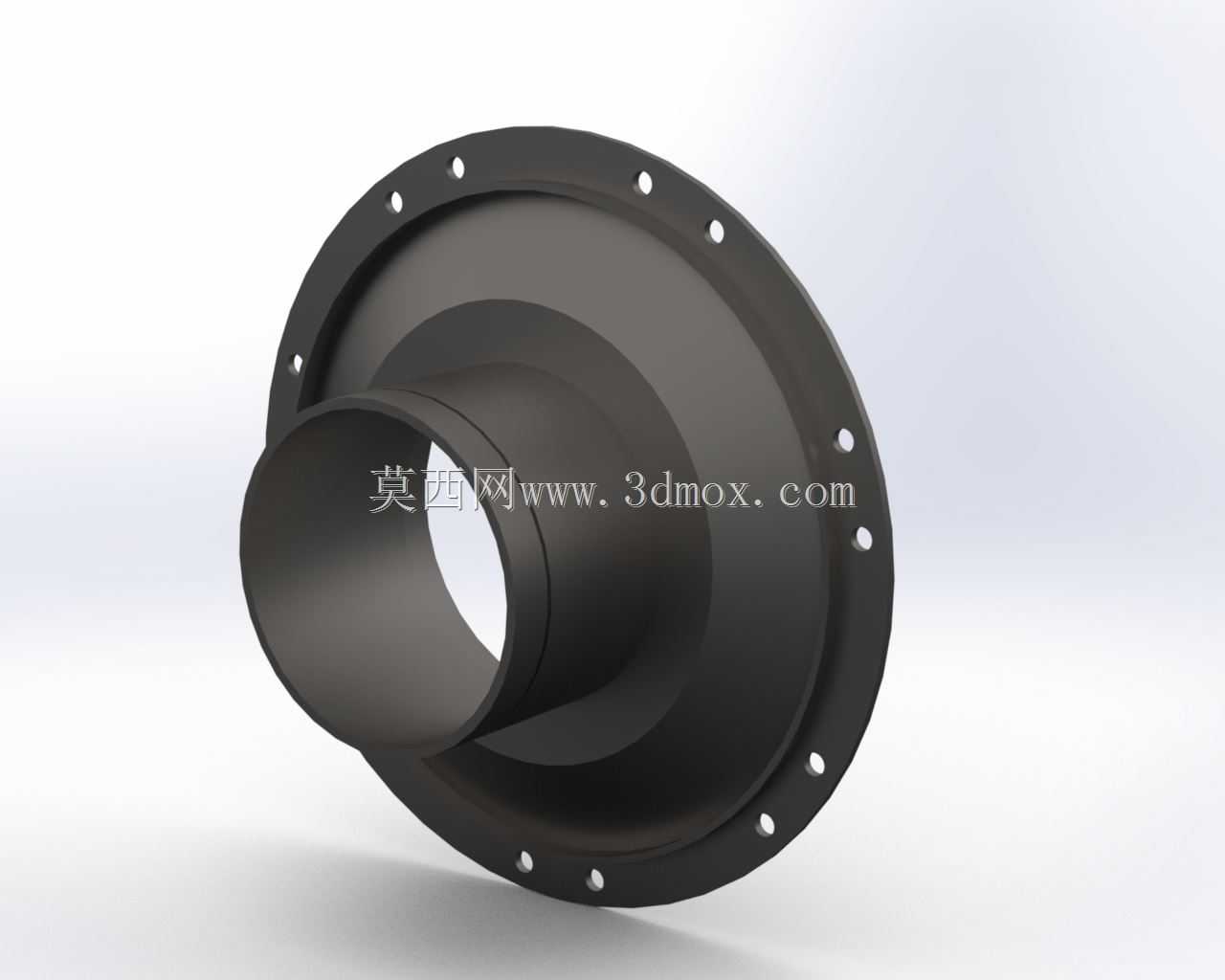

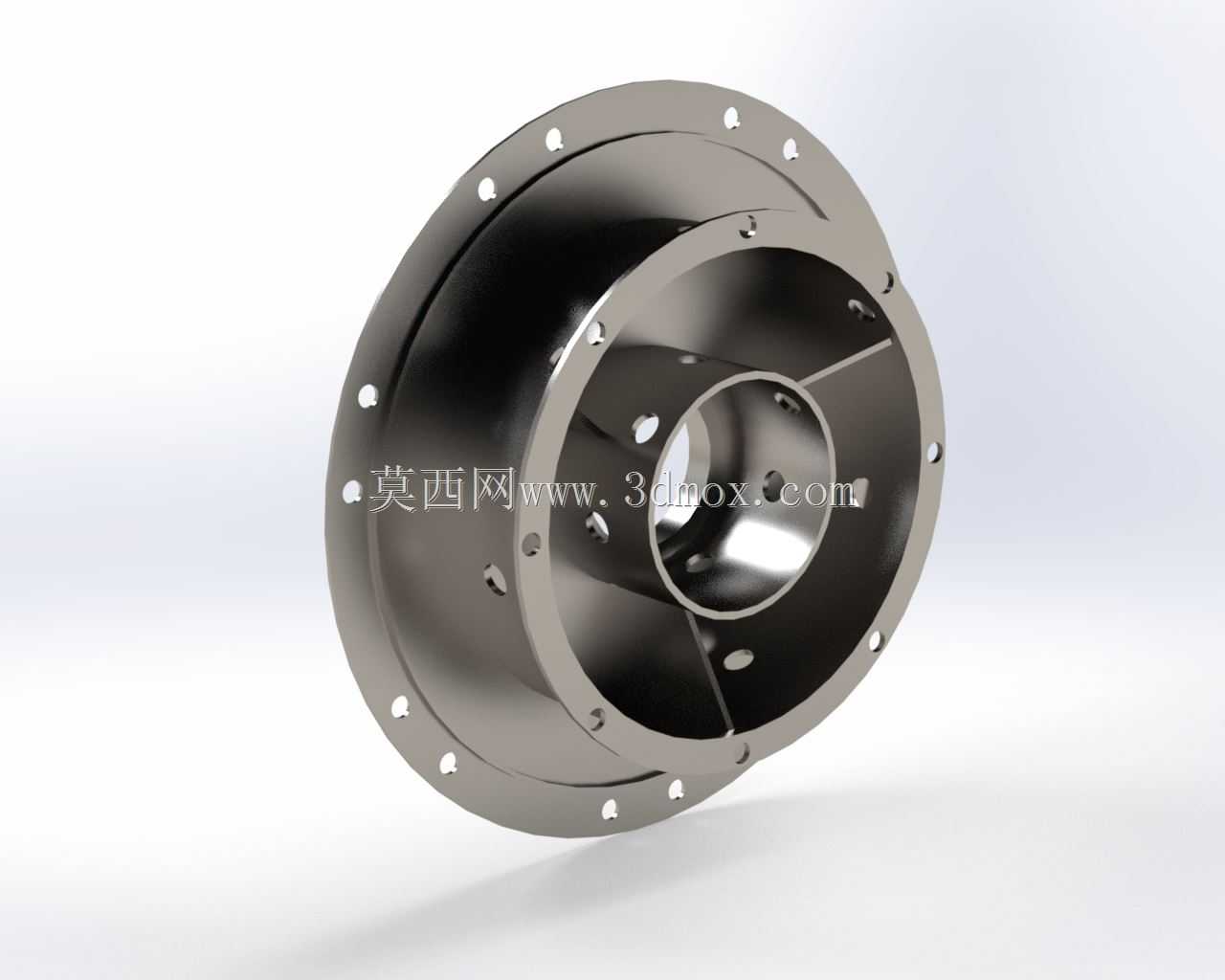

　　设计过程中优先考虑增材制造的成型特性：缸体散热鳍片采用薄壁等厚结构，相邻鳍片预留足够的粉末排出间隙，打印完成后不需要复杂支撑即可清理内部残留金属粉末；周向分布的缸体连接拉杆采用对称张紧布局，工作时拉力均匀传递到中心曲轴箱，避免回转过程中出现单侧应力集中。前端轴段预留螺旋桨安装法兰与锁紧螺纹位，后端支座对应飞机防火墙的安装孔位，整机径向最大尺寸由七只缸体的外端轮廓决定，轴向长度覆盖前输出轴到后安装支座的全部区间，安装时需要在机身前端预留足够的回转安全间隙，防止旋转缸体与机身蒙皮、起落架支柱发生碰擦。

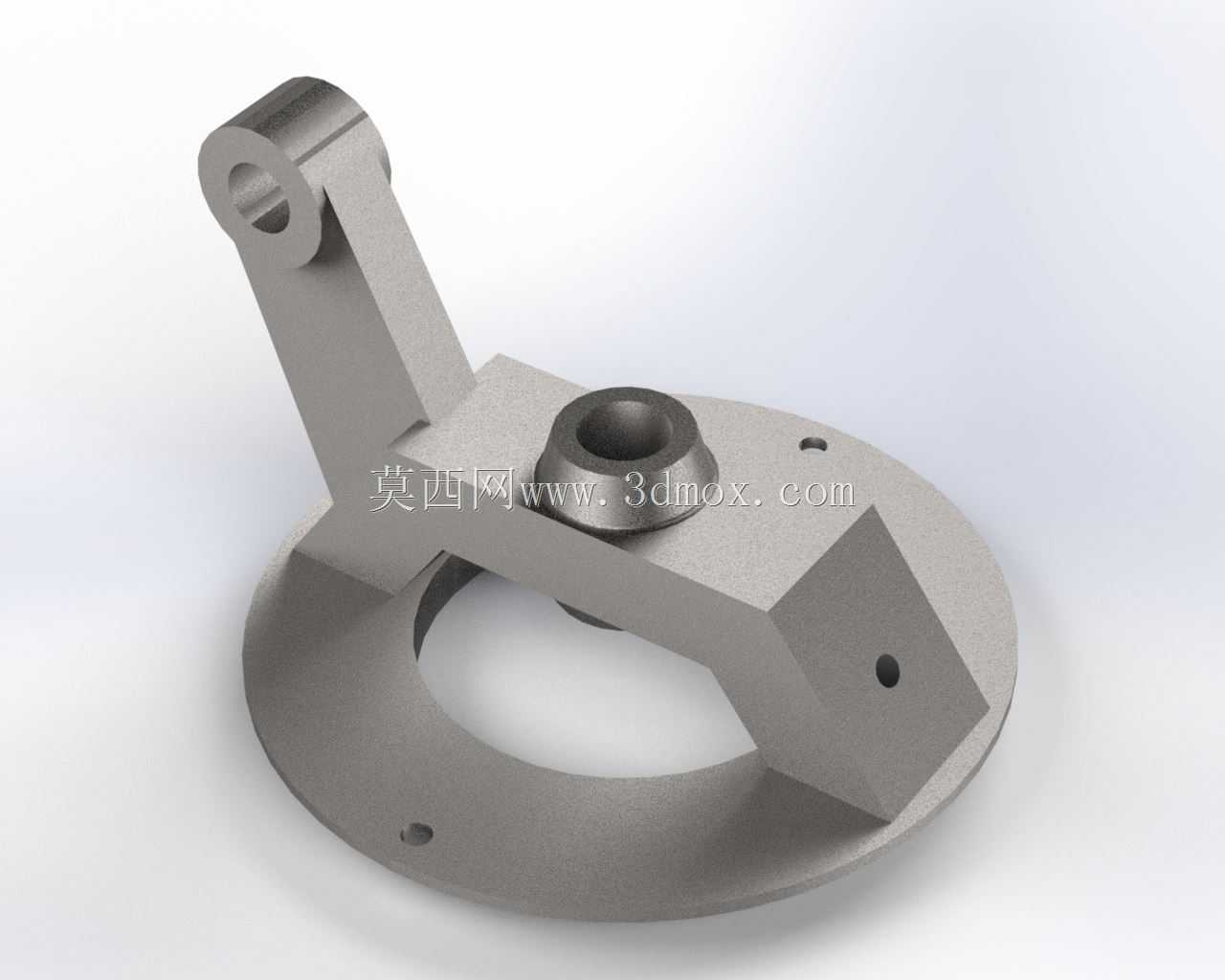

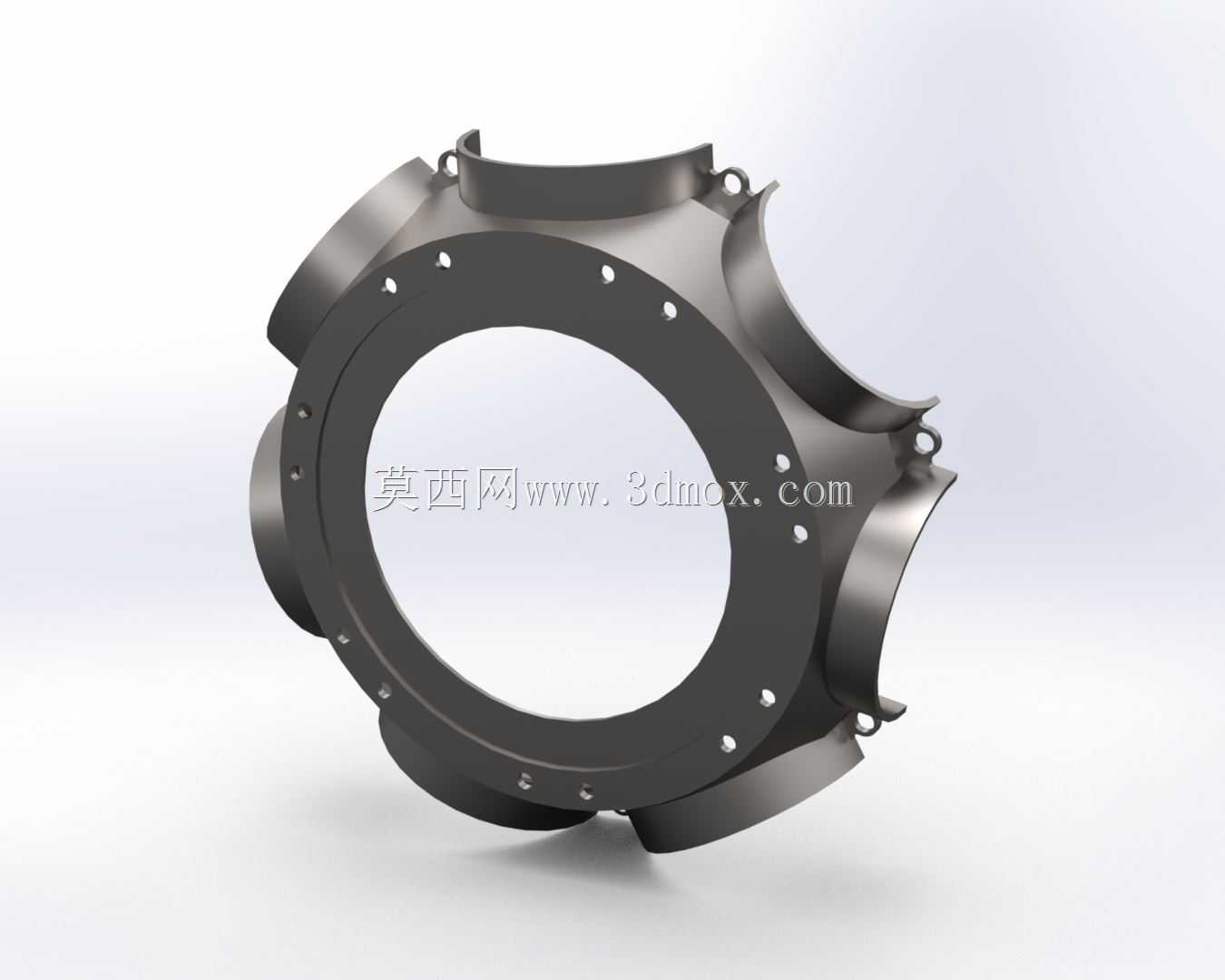

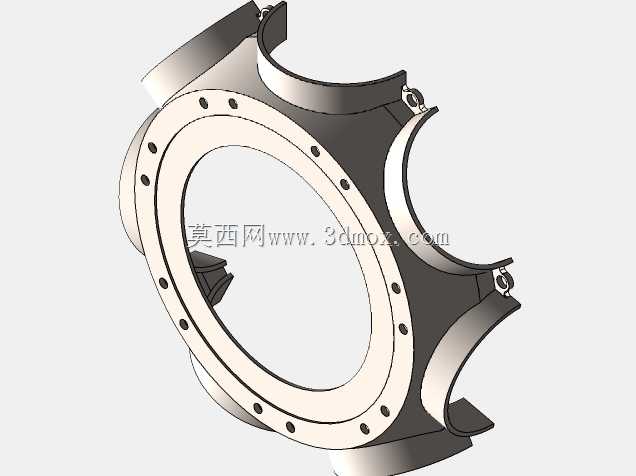

　　供油管路沿中心曲轴箱向各缸分支布置，混合气经中心分配后送入各个气缸，点火线路顺着缸体支架走线，回转状态下通过配套的分电结构实现各缸按序点火。模型同时还原了缸体与曲轴箱之间的止口定位结构、摇臂室的外形轮廓以及底部支撑脚的安装孔位，不管是做3D打印实体展品，还是在三维软件中做运动原理仿真、拆装流程演示，都能直接复用现有装配关系，不需要额外补做缺失的配合结构。
