带倒挡立式双缸蒸汽动力机组

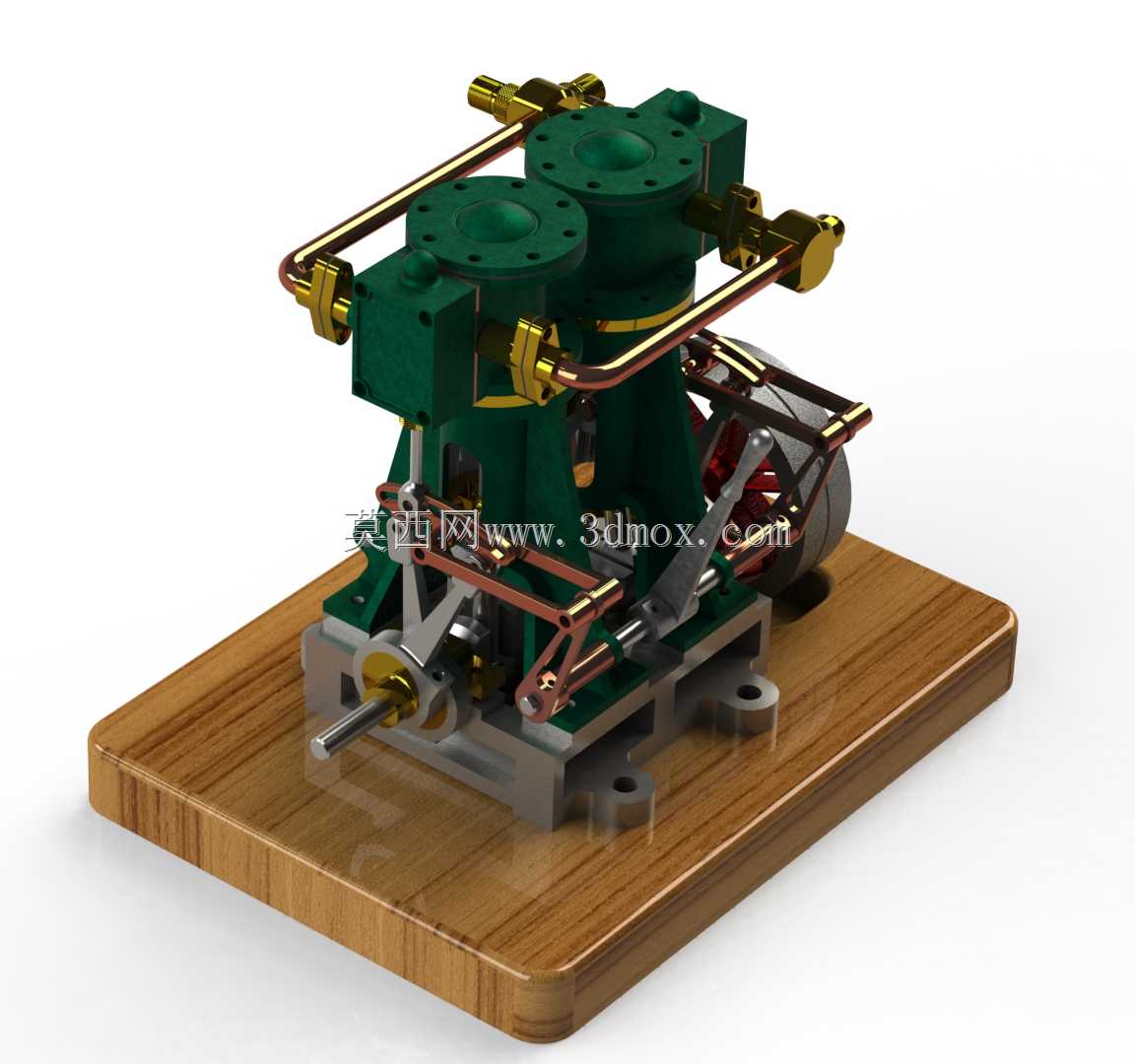

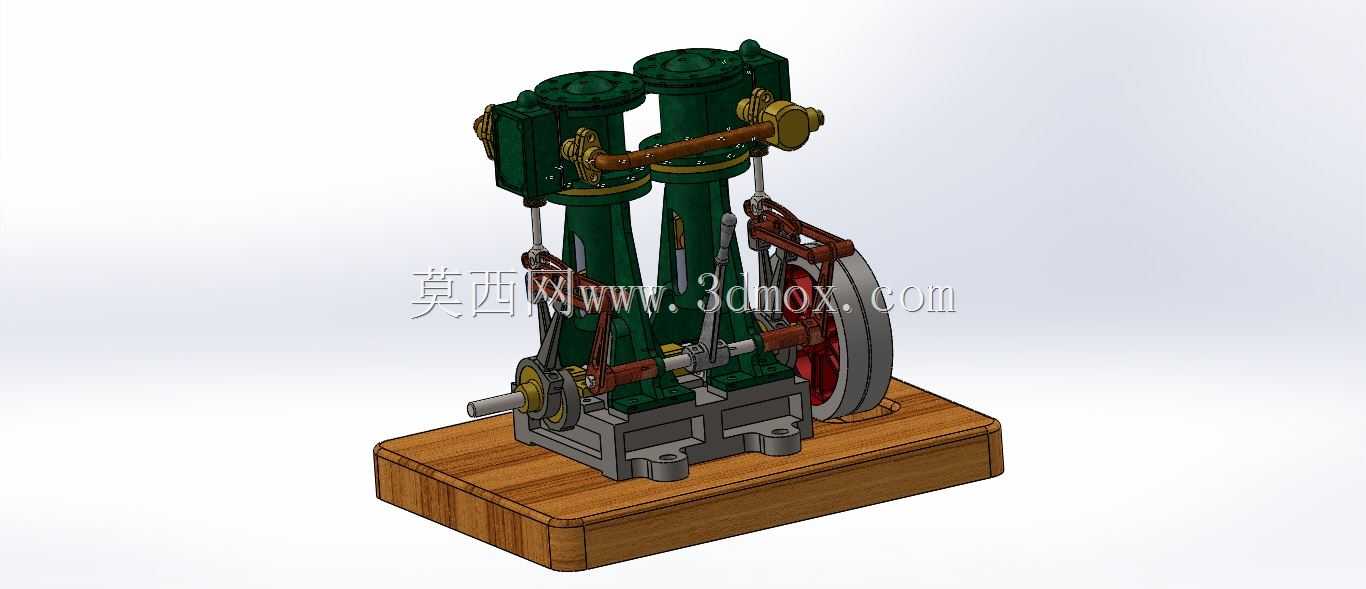

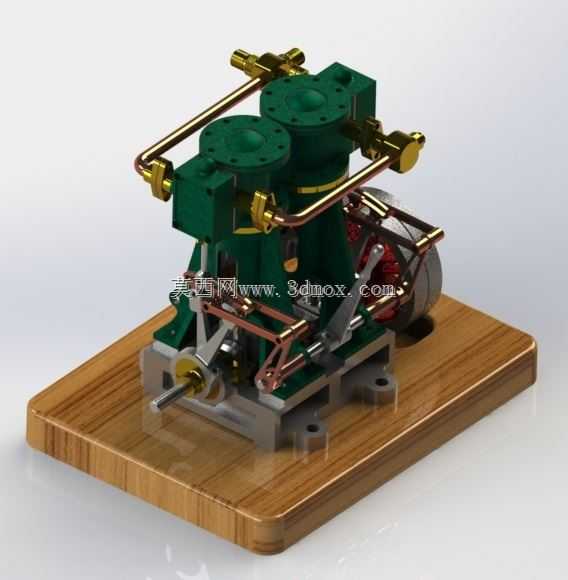

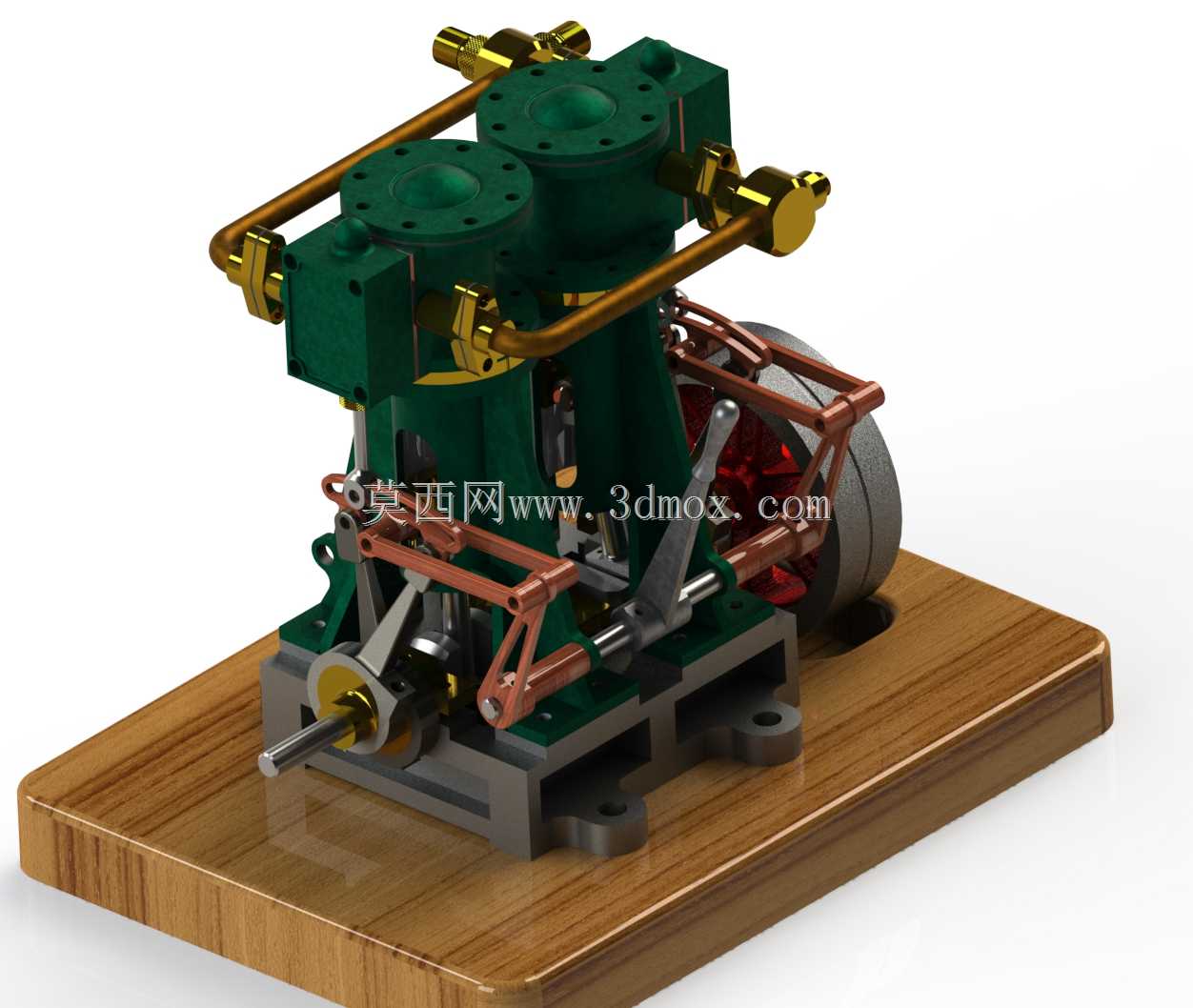

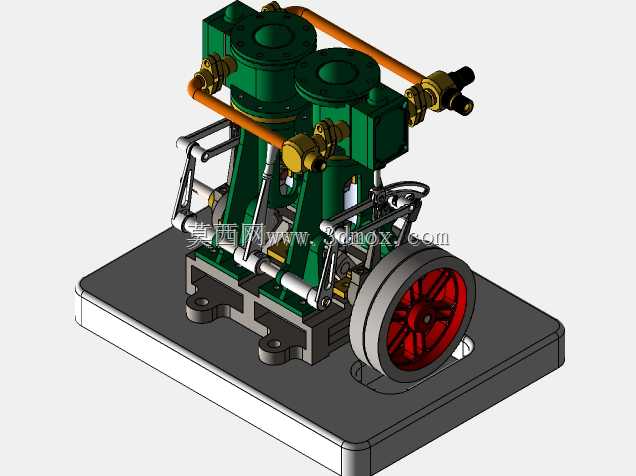

　　这套立式双缸蒸汽动力装置主要面向小型船舶推进、复古动力演示台以及教学实验场景，可在有限舱室或台架空间内提供往复式蒸汽动力输出，并通过倒挡机构实现运转方向切换。整机采用双缸并列立式布置，两个气缸竖直安装在共用机架上，曲轴、连杆和配汽管路集中在下部，结构紧凑，便于观察活塞、曲柄和阀动部件的联动关系。

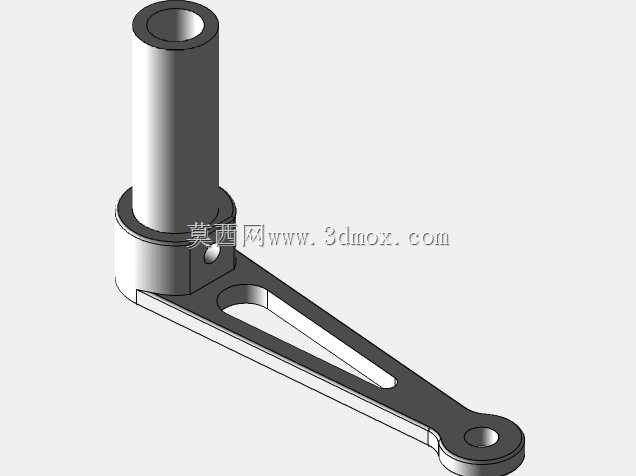

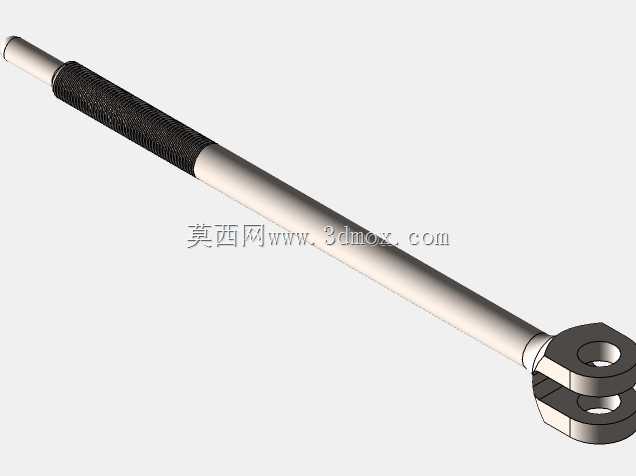

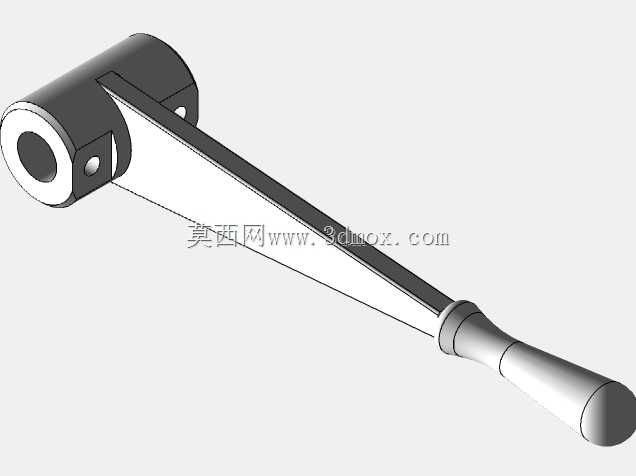

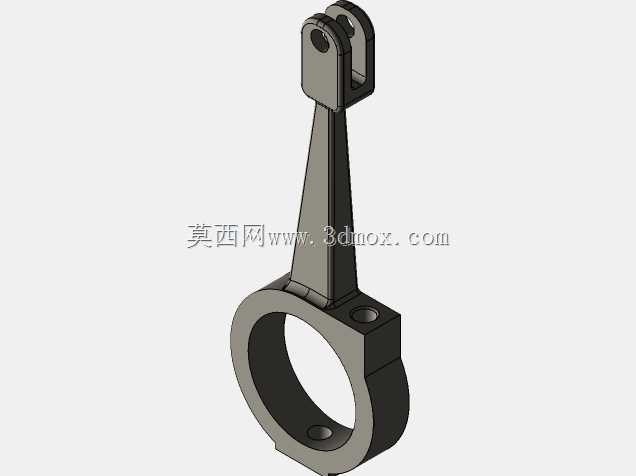

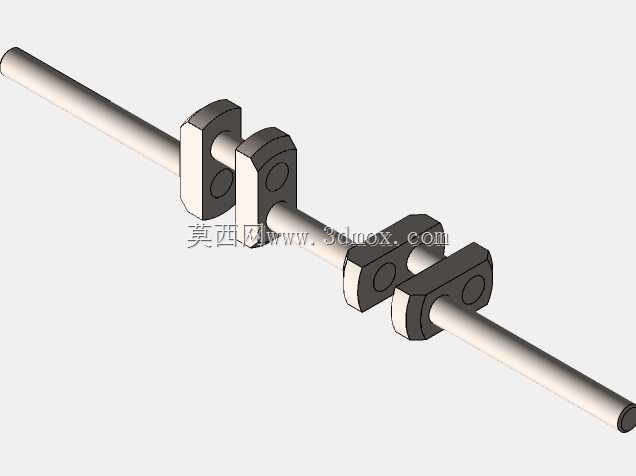

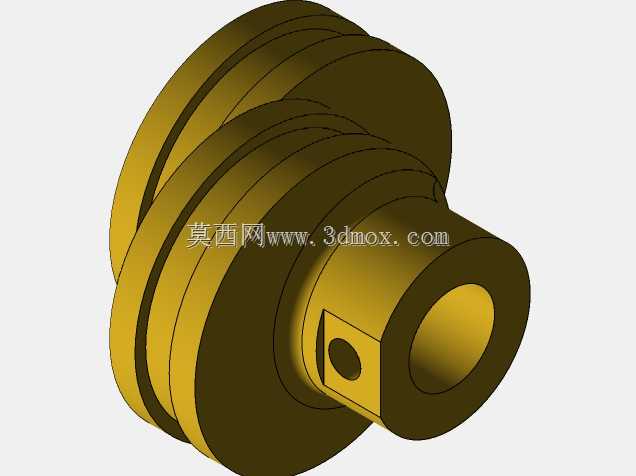

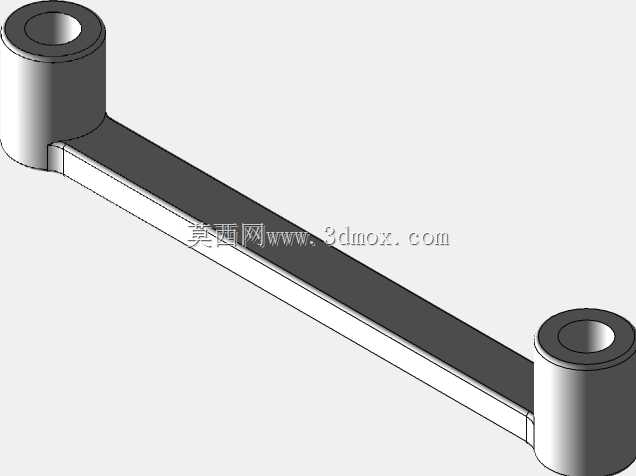

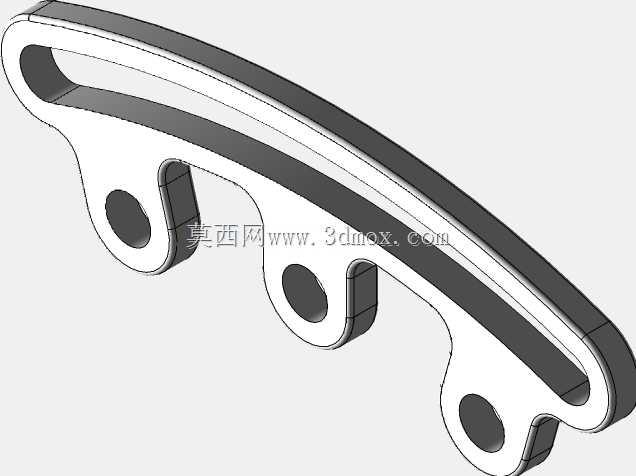

　　动力输出端围绕曲轴组件展开，连杆将活塞的上下往复运动转换为旋转运动，端部预留轴伸，可通过联轴器连接螺旋桨、小型发电机或试验负载。倒挡功能通过配汽与换向连杆机构实现，操纵杆件布置在机体侧前方，操作人员可在不改变蒸汽源方向的情况下切换正车、倒车和停止状态，这对小型船舶靠泊、调头以及演示设备的工况展示都很实用。

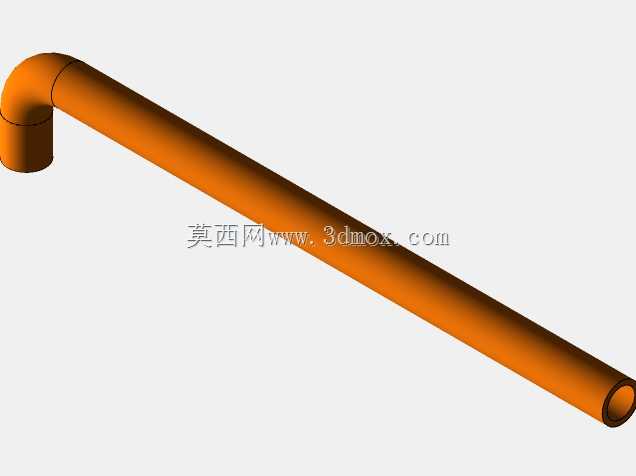

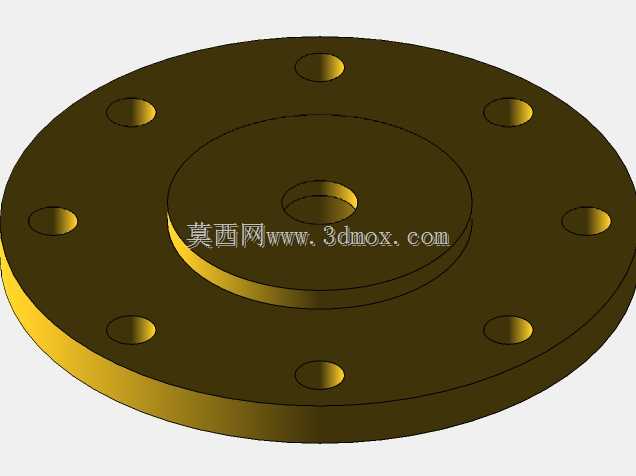

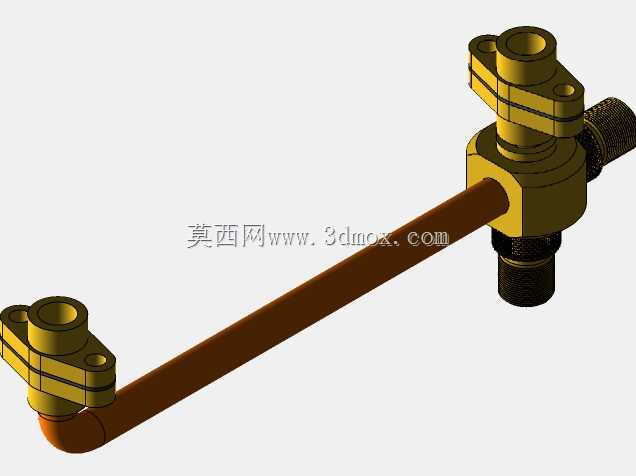

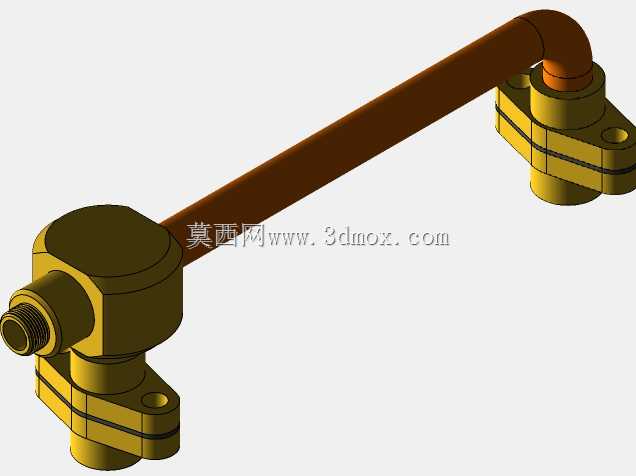

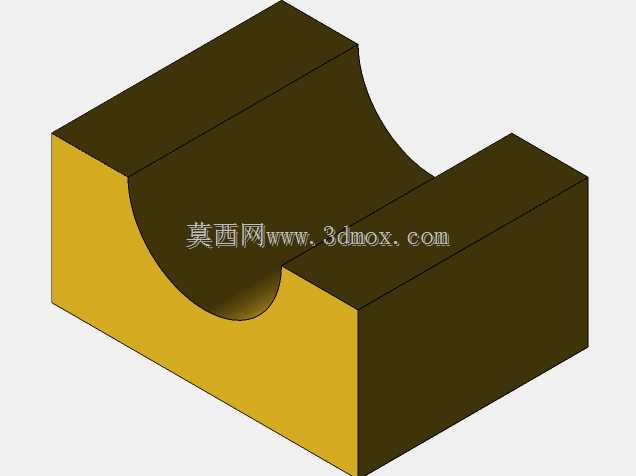

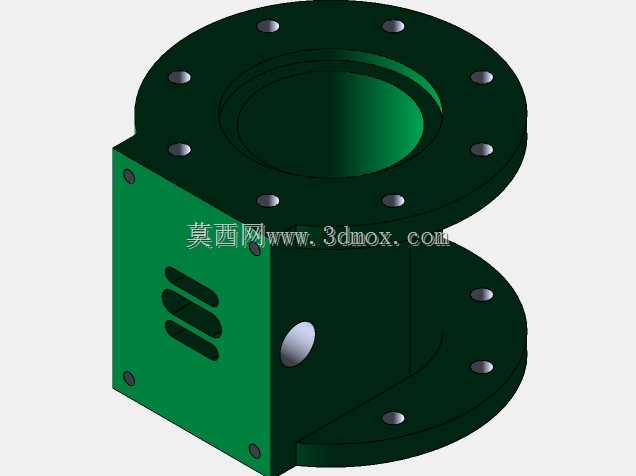

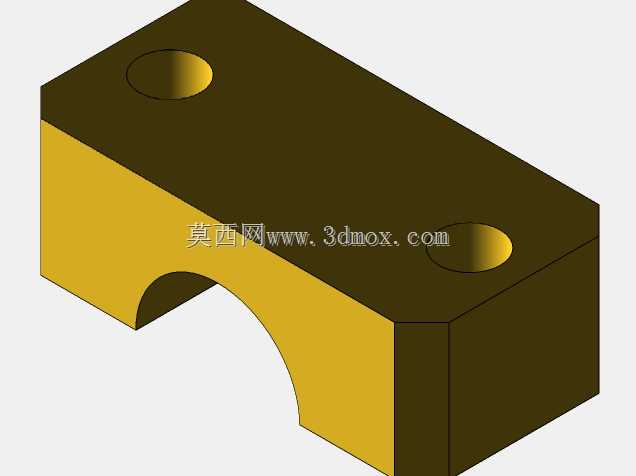

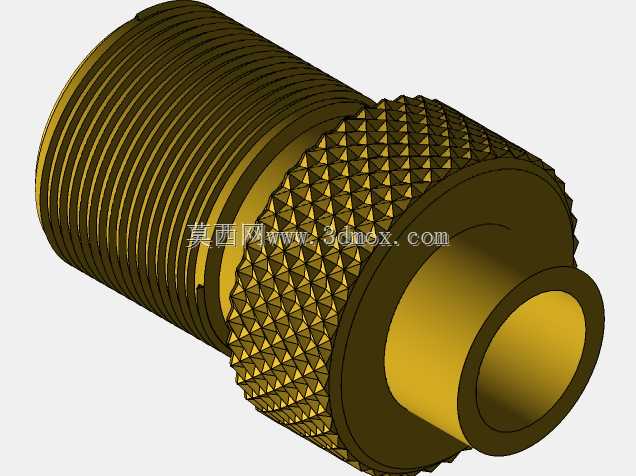

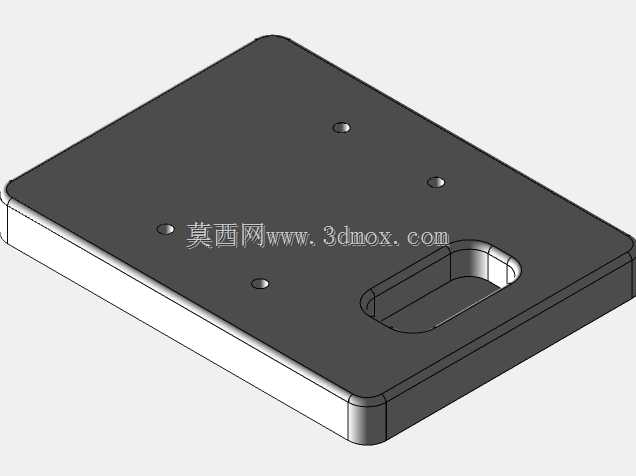

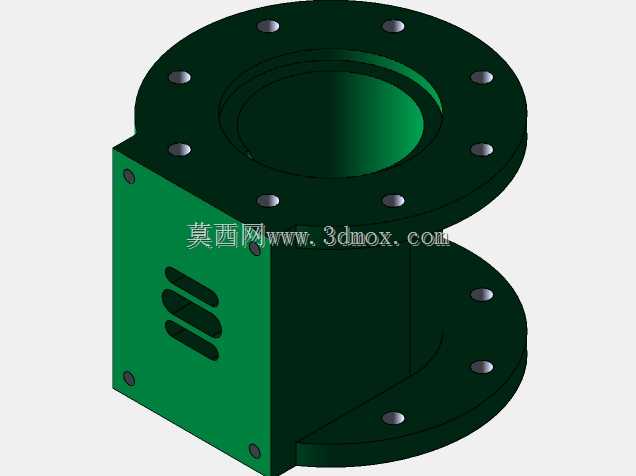

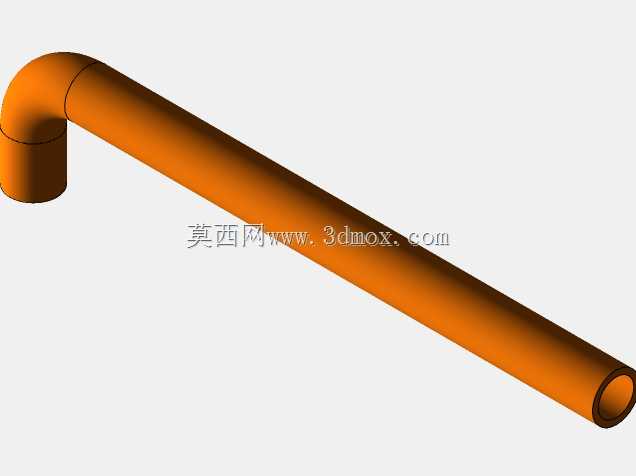

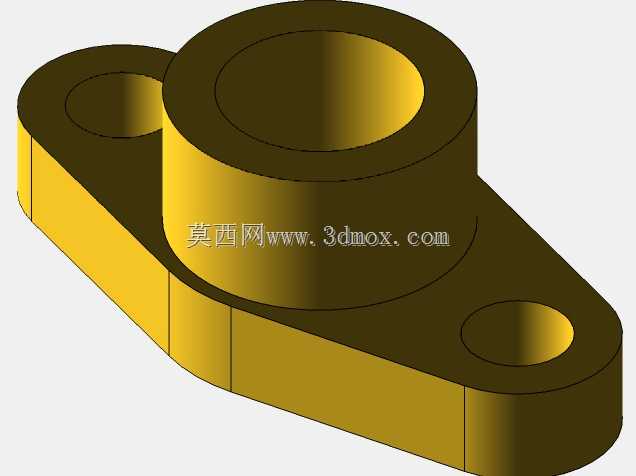

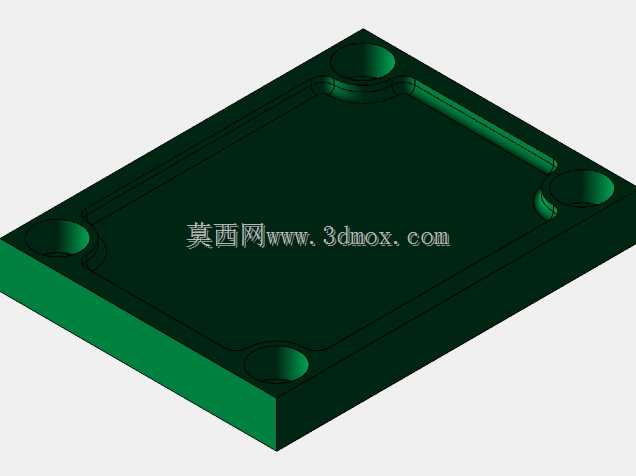

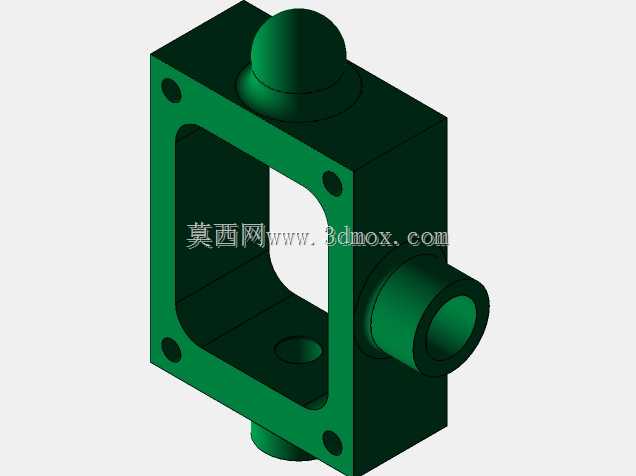

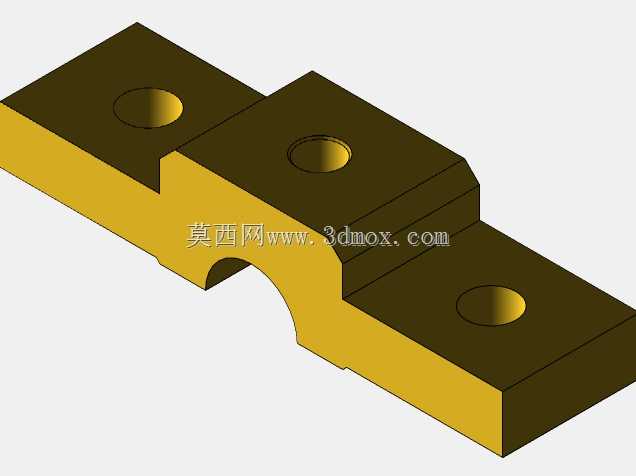

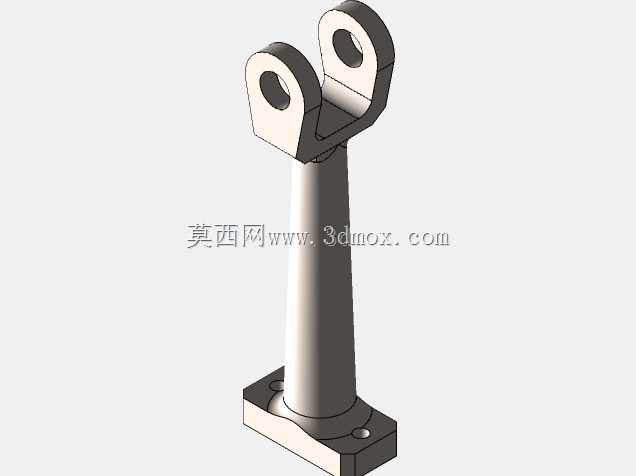

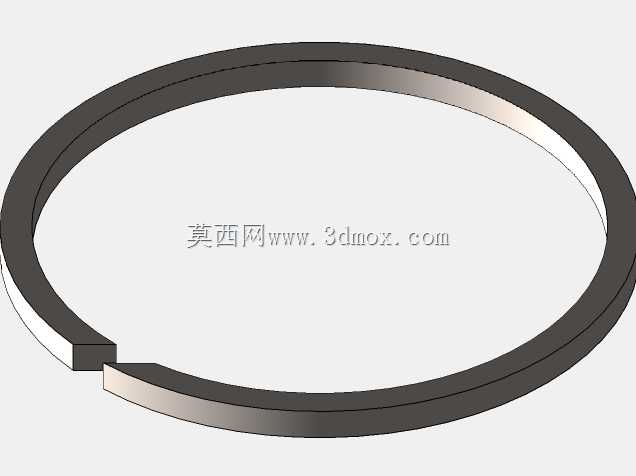

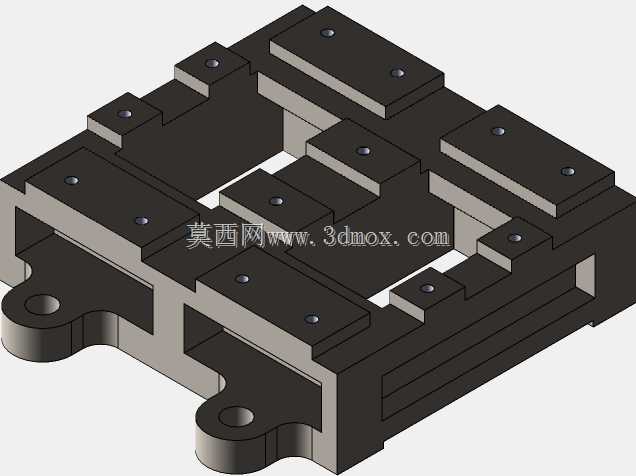

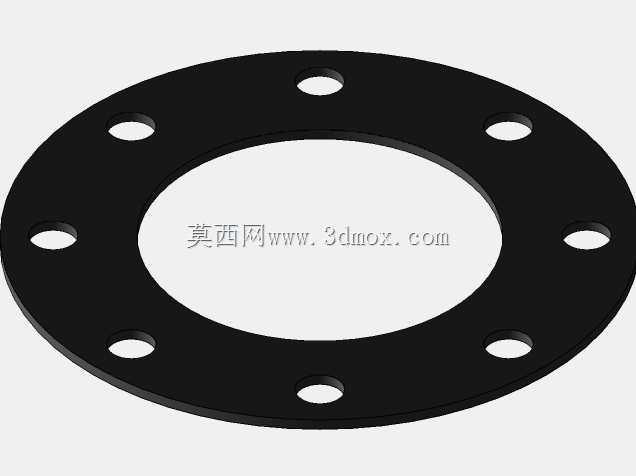

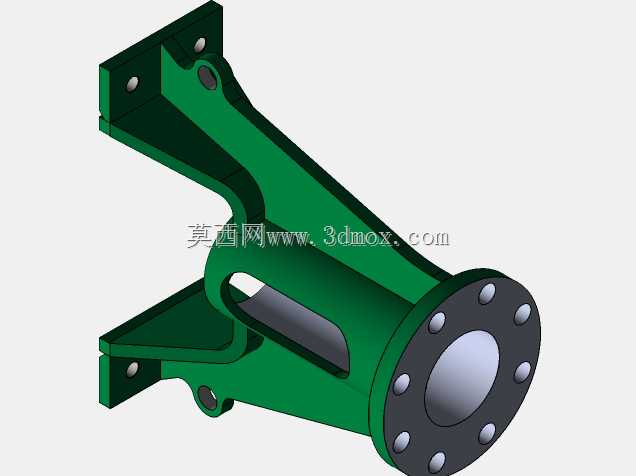

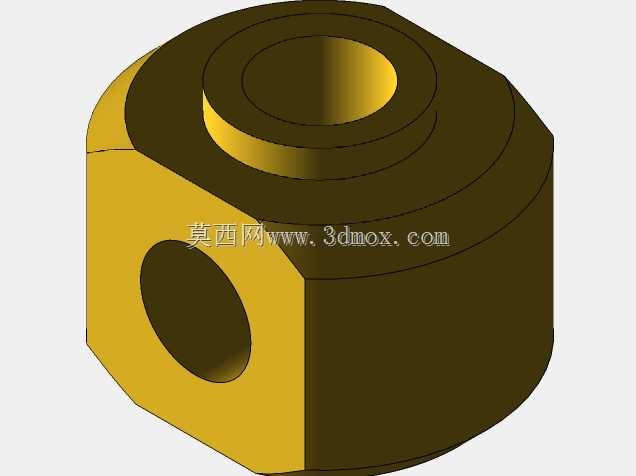

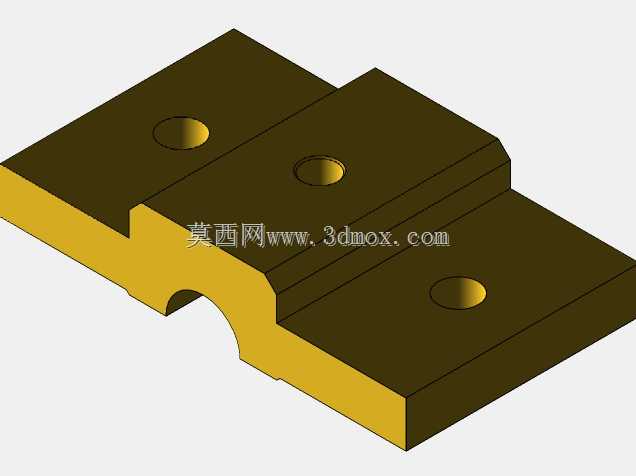

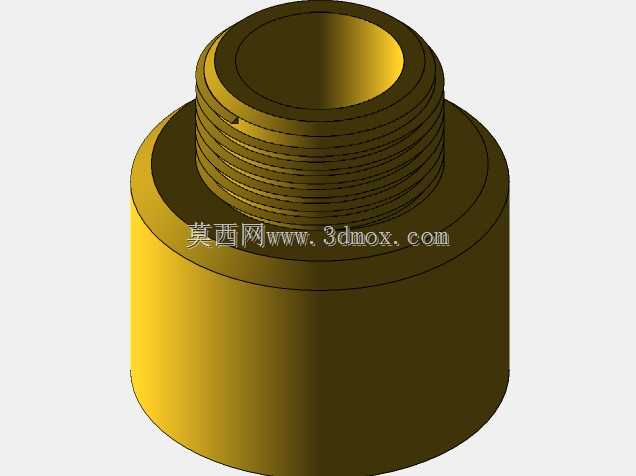

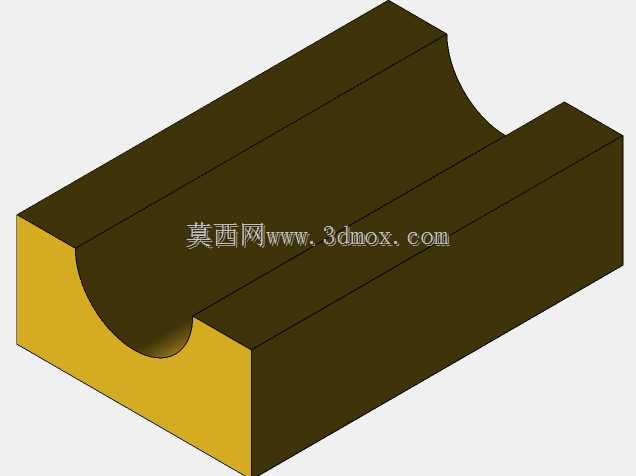

　　设计上，气缸体、缸盖和阀座采用分层装配思路，便于加工、检修和密封面控制；外部蒸汽管路沿机体两侧走向，铜质管路与接头形成清晰的进排汽路径，既减少管路交叉，也方便在三维环境中检查干涉。机架下部设置轴承支承和曲柄空间，底部通过木质或金属底座承载，底座四角预留安装孔位，安装时可按孔位固定到试验台或船体基座上。

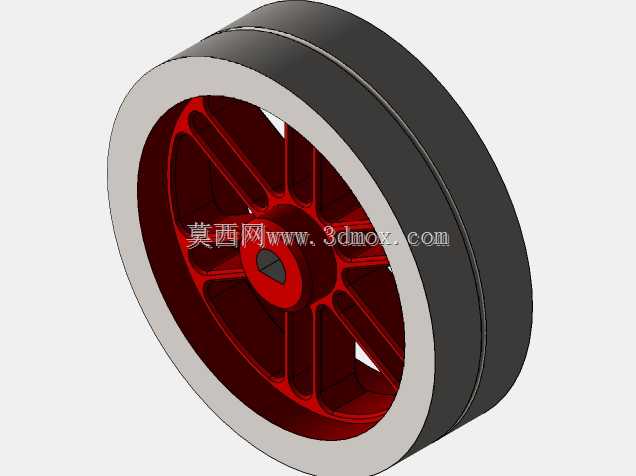

　　从外形边界看，机组高度主要由立式气缸和顶部管路决定，长度方向包含曲轴输出端、换向操纵杆和侧置管路，宽度方向受双缸间距和飞轮布置影响。建模时需要重点控制气缸中心线与曲轴轴线的相对位置、连杆运动包络、管路折弯半径以及操纵杆在正倒挡位置的摆动范围。运动校核中应确认活塞不与缸盖发生极限碰撞，连杆在曲柄回转过程中不碰机架，飞轮和外部管路之间保留足够安全间隙。

　　该装置不仅体现了传统蒸汽机的配汽、曲柄连杆和换向逻辑，也适合作为机械原理课程、动力设备展示以及复杂装配建模的参考对象。结构中既有承压腔体、密封连接、轴系支承，也包含管路走向和手动操纵机构，能够较完整地反映小型往复式动力设备从功能分区到安装固定的设计过程。
