两英寸不锈钢快装三夹钳卡箍结构

　　这套两英寸规格的三夹钳快装连接件，主要面向食品饮料、生物制药、精细化工与洁净流体管路场景，用来把两段带标准快装接头的不锈钢管道、泵阀端口或设备接口快速压紧密封。现场管路经常需要拆洗、灭菌、更换滤芯或转接支路，传统法兰螺栓连接拆装步骤多，对位后还要逐颗拧紧螺栓；三夹钳结构只需绕接头扣合，再通过偏心锁紧机构收紧，就能让两片快装法兰端面均匀贴合，中间配合密封垫圈形成可靠的卫生级密封。

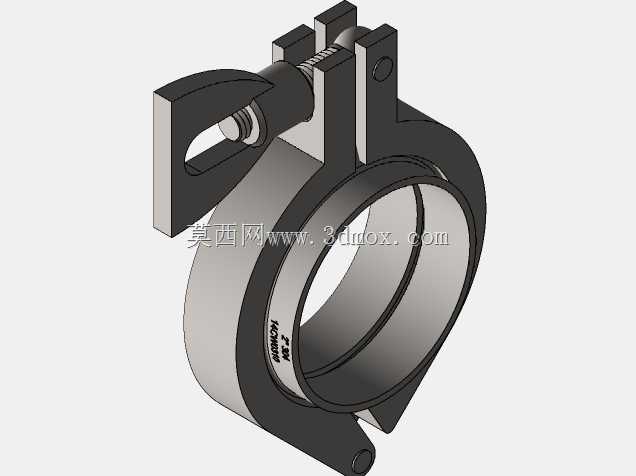

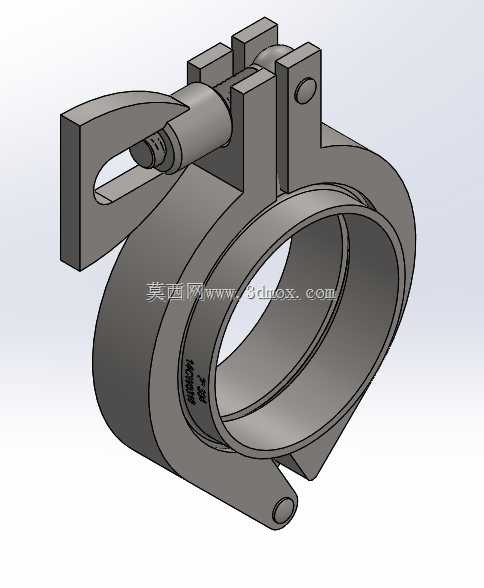

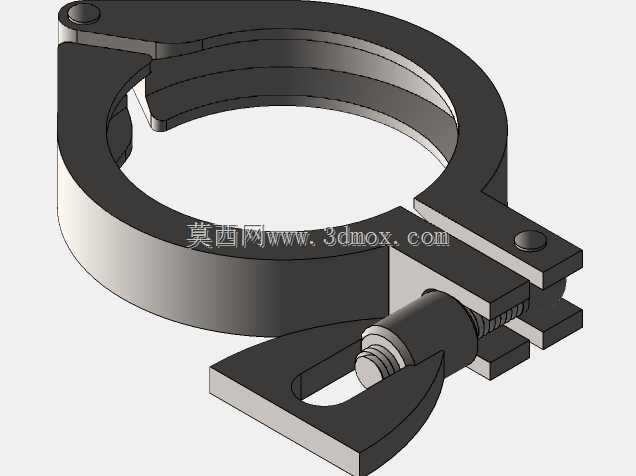

　　从结构上看，卡箍主体为半包式环形夹套，内侧环槽与快装接头外缘的翻边轮廓匹配。锁紧侧由销轴、铰接压块和带偏心手柄的拉杆组成：手柄翻开时夹套处于张开状态，可直接卡入两个对接接头的外翻边；压下手柄后，偏心轴拉动铰接端，使环形夹套内径收缩，环槽两个斜面同时压向两侧接头翻边，把轴向压紧力均匀分布到整圈密封面上。这种受力方式避免了单点螺栓紧固造成的局部应力集中，也减少了法兰偏斜、垫圈挤出的风险。

　　建模时需要重点处理环槽截面与快装接头翻边的配合关系。夹套内壁不是简单圆柱面，而是带有锥度和圆角过渡的沟槽，沟槽宽度要容纳两片接头翻边及密封垫的压缩量；圆角位置不能随意简化，否则在剖切检查或工程图导出时容易误判干涉。铰接孔、销轴和偏心锁紧块之间应保留实际转动间隙，装配体中按照真实运动关系添加同轴、重合和限位配合，才能验证手柄开合行程。环形夹臂的厚度、耳部加强块和销孔凸台直接决定夹紧时的刚度，若臂体过薄，锁紧后会出现明显开口变形，导致端面压力不足。

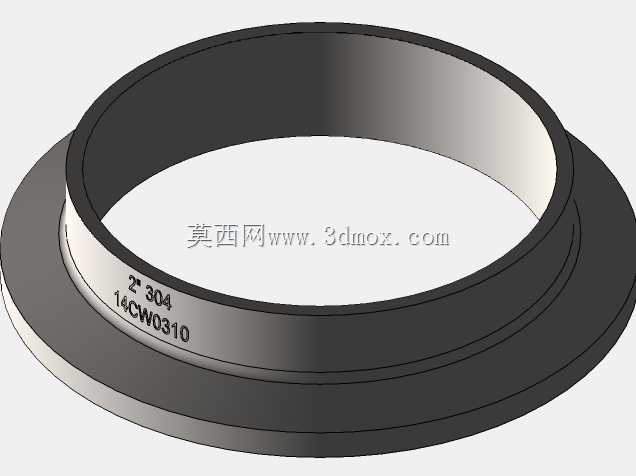

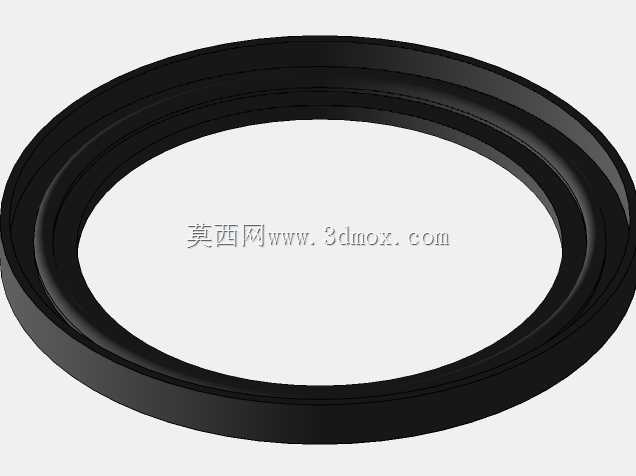

　　安装边界方面，两英寸三夹钳对应常用卫生管快装口径，选型时不能只看公称管径，还要核对快装法兰外径、翻边厚度和卡箍环槽宽度。卡箍扣合后，手柄外侧需要预留操作空间，尤其在密集管廊或靠近设备墙板的位置，手柄翻转半径不足会造成现场无法快速锁紧。管路轴线应保持对中，夹钳只能提供有限的纠偏能力，不能用来强行拉合错位管口；密封垫圈需落在接头端面定位槽内，压缩后既填满微观不平度，又不能过度凸入流道。

　　在三维设计中，该件可作为管路设备的标准连接模块复用。布置泵进出口、过滤器、阀门和罐体接管时，直接调用卡箍与快装接头，可以同步检查维修拆卸方向、手柄避让位置和人员操作高度。夹钳表面按不锈钢件处理，结构无明显卫生死角，外露铰接点也便于日常冲洗检查。对于需要频繁CIP清洗、SIP灭菌或小批量多路线切换的生产线，这种快装结构能显著降低管路拆装时间，并保证连接状态的一致性。
