通用手柄手机支架

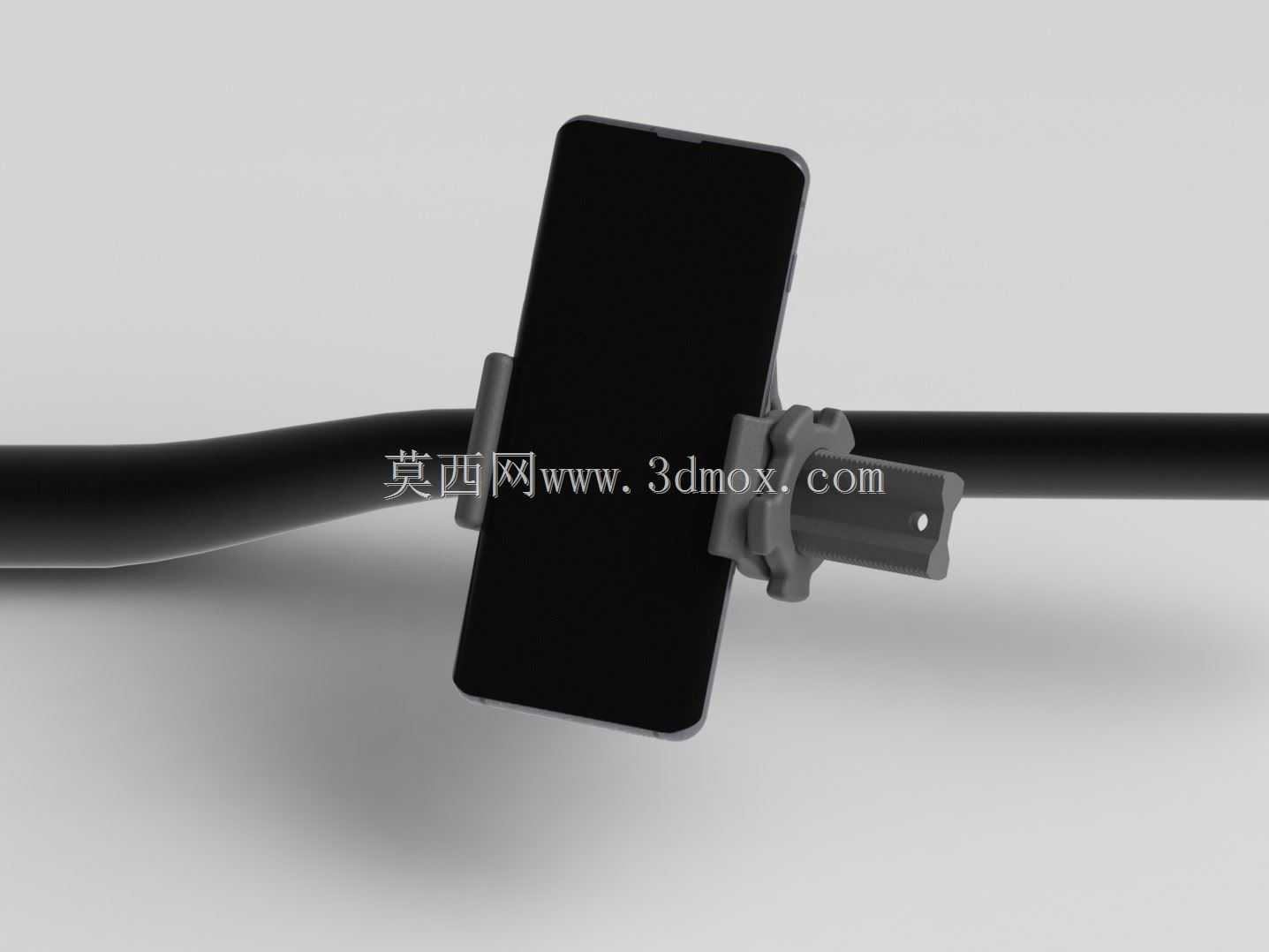

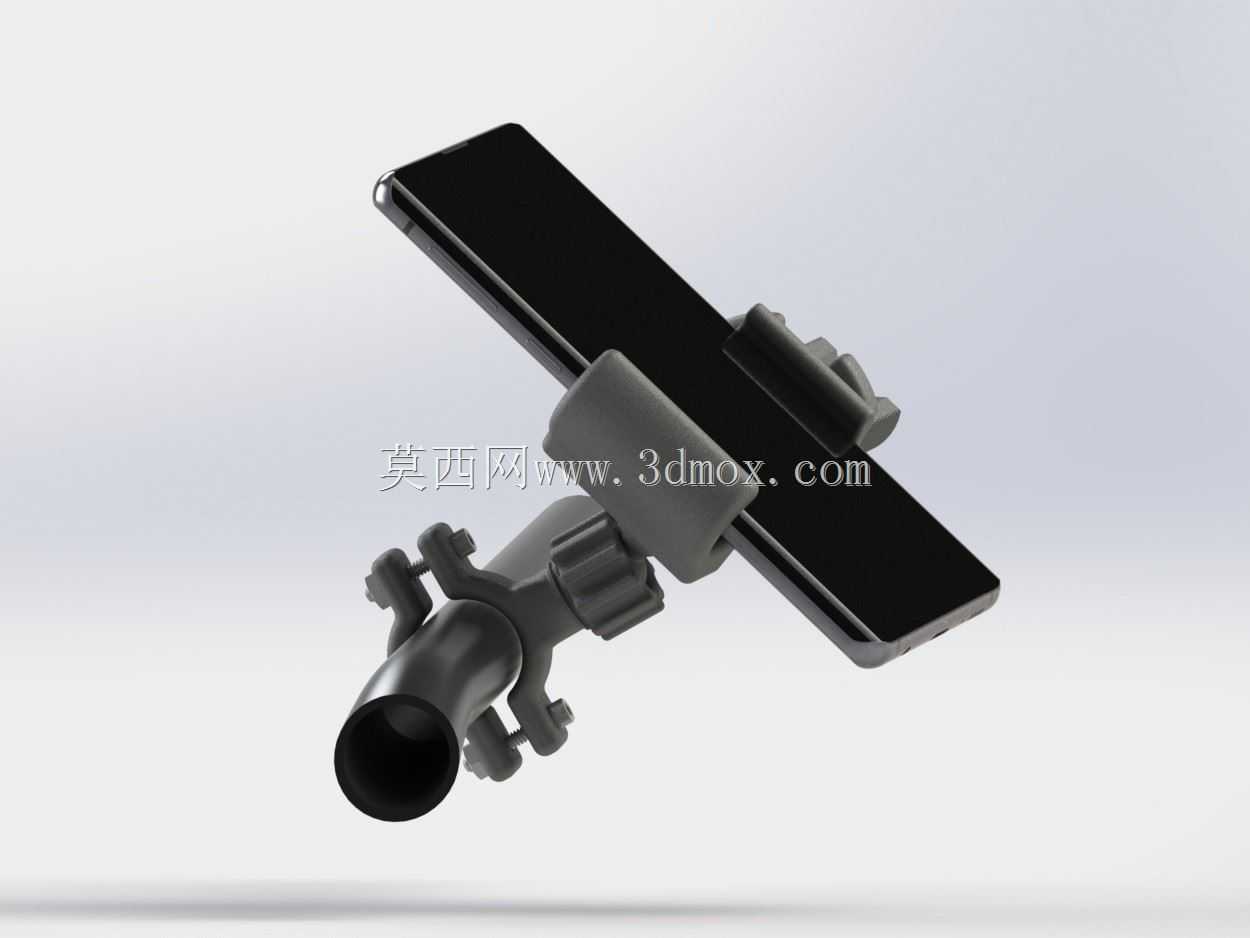

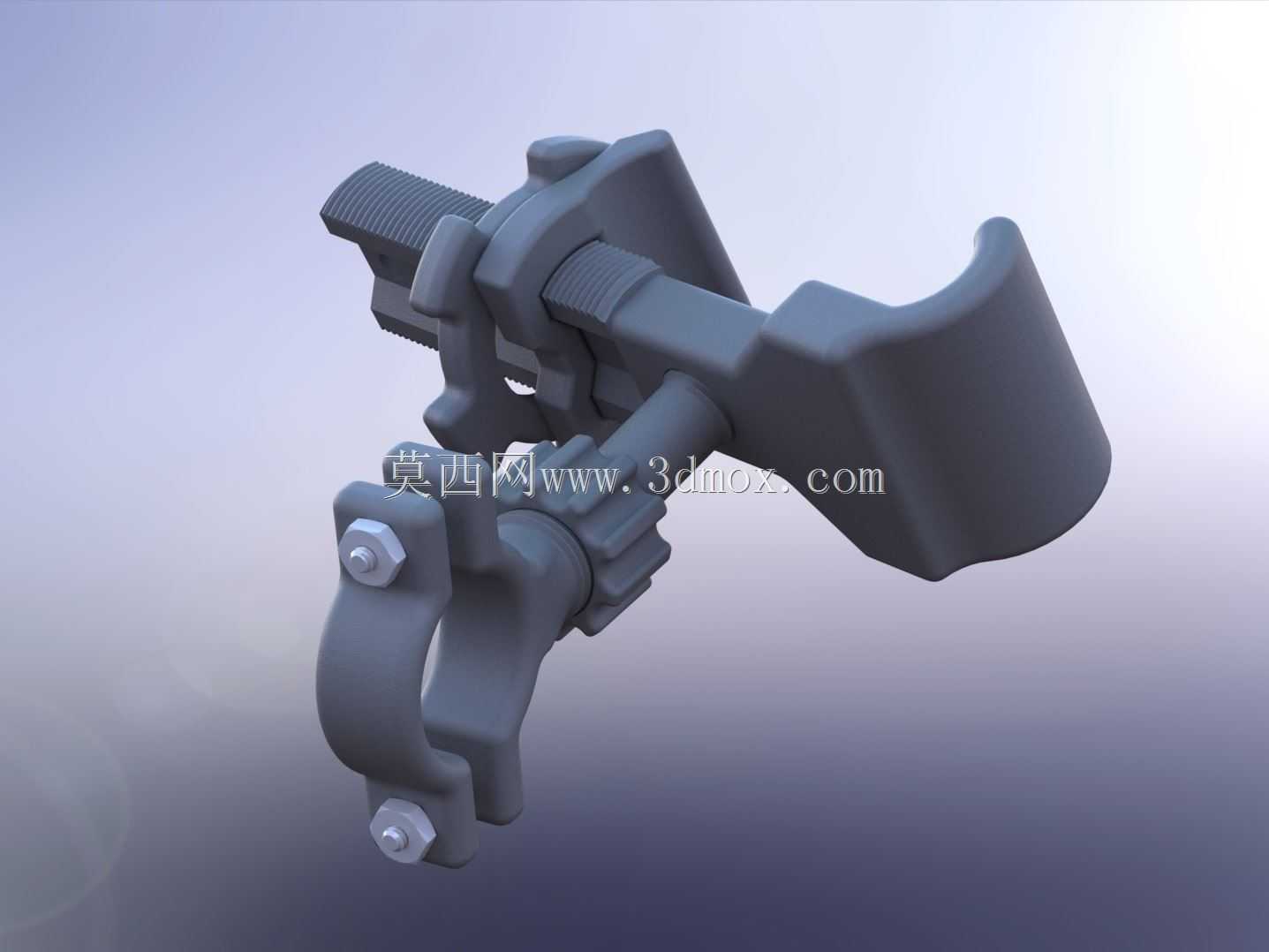

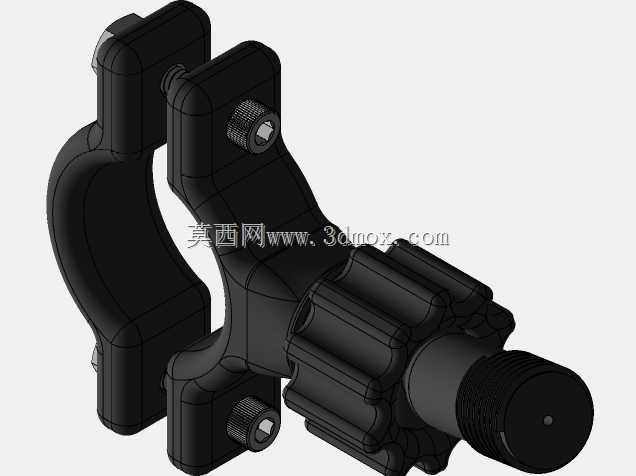

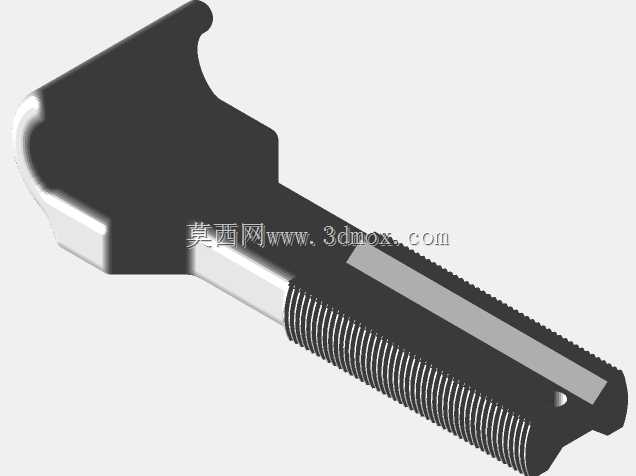

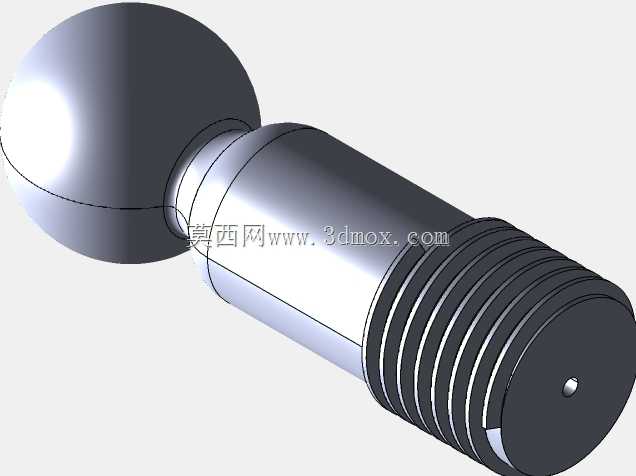

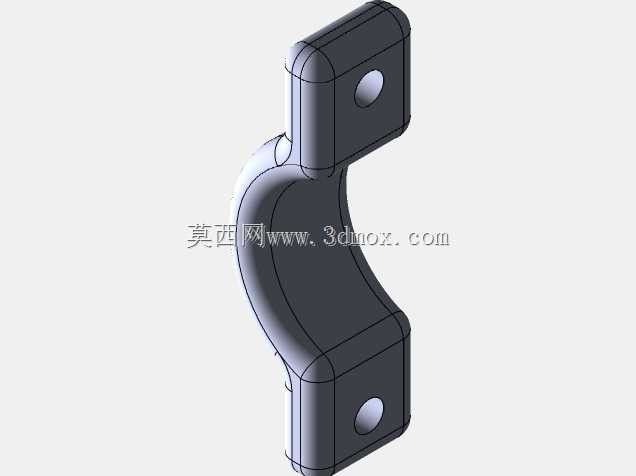

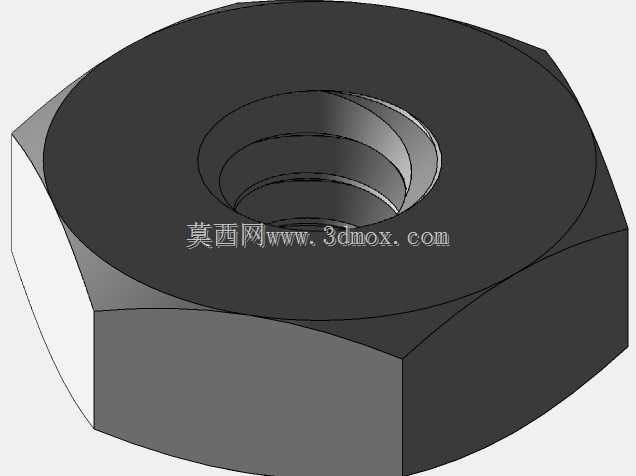

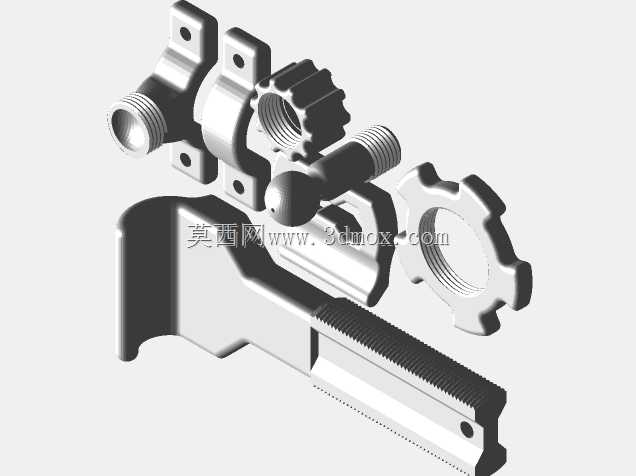

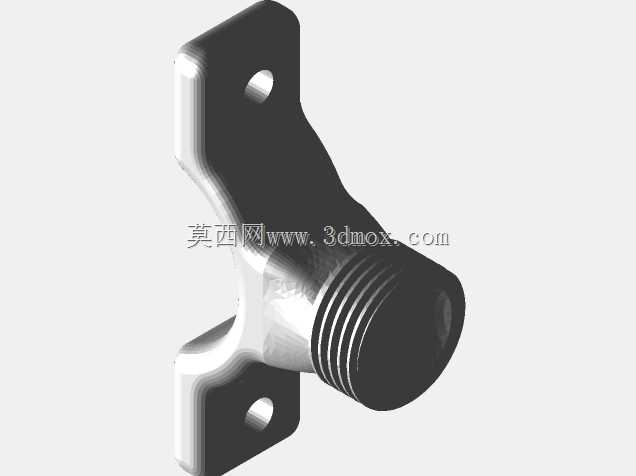

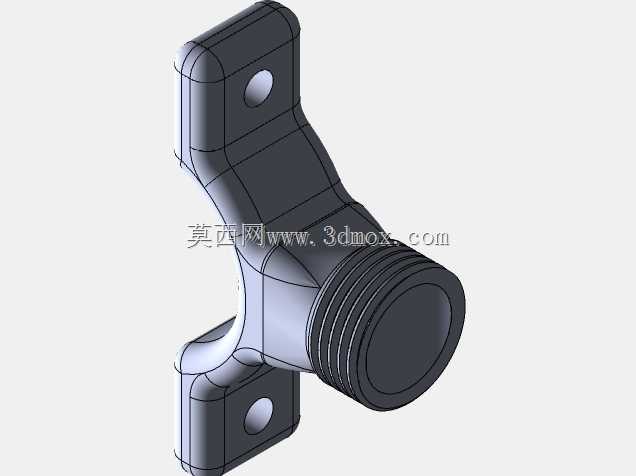

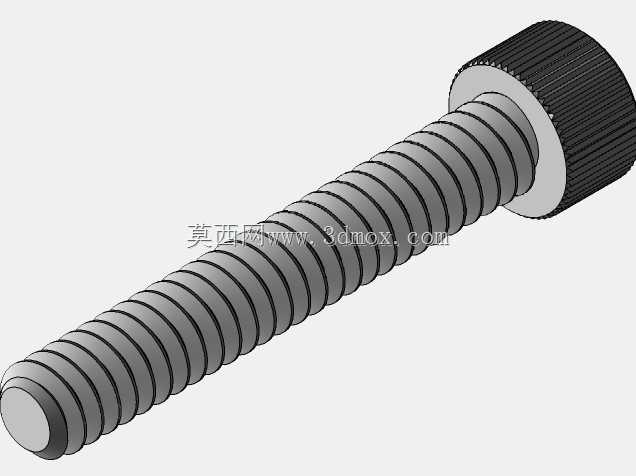

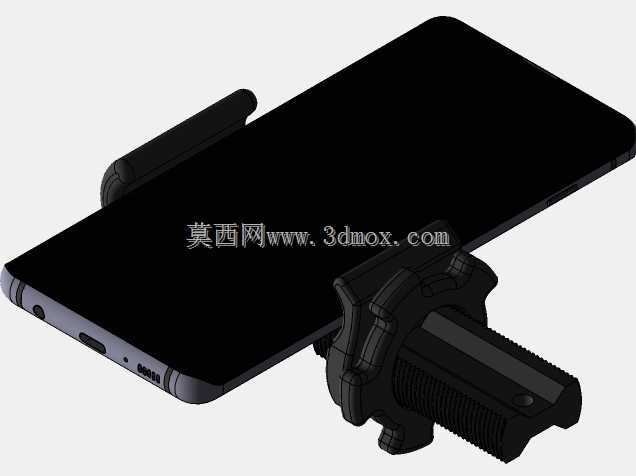

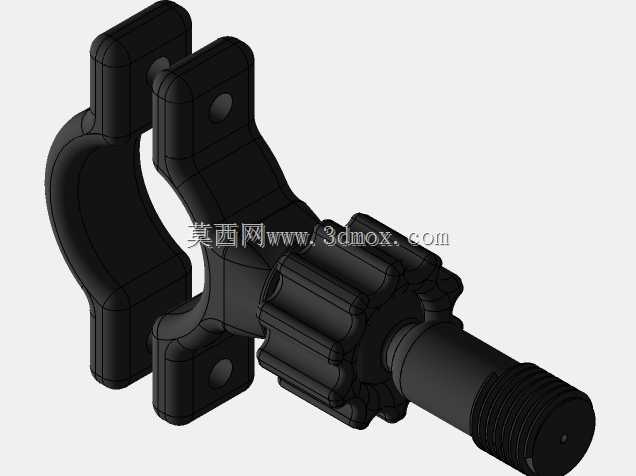

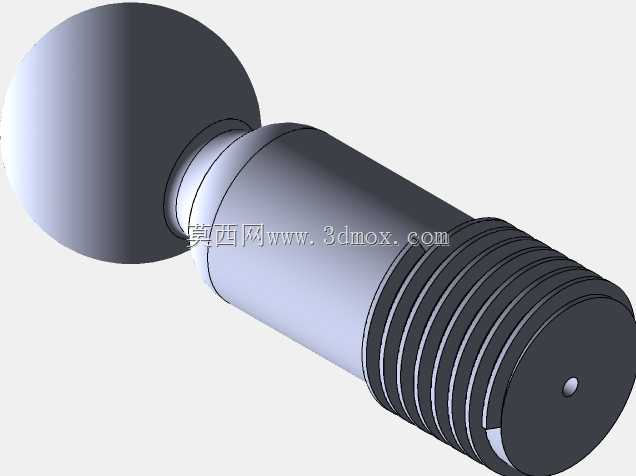

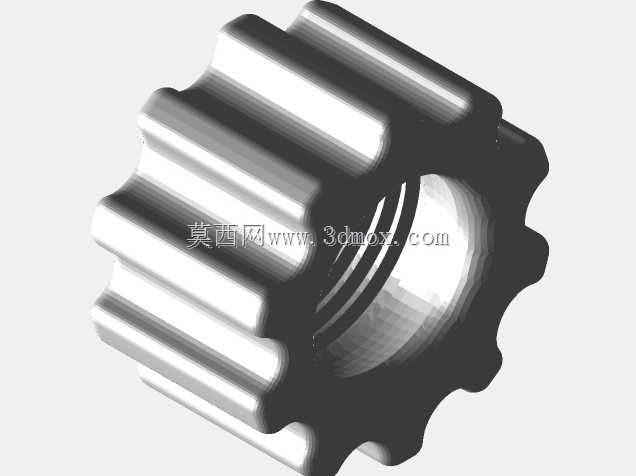

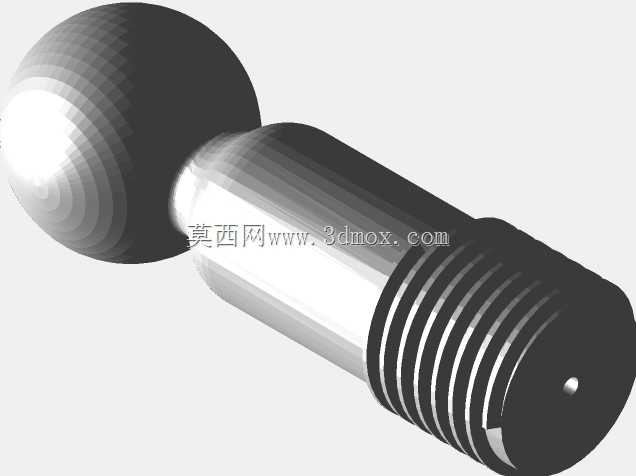

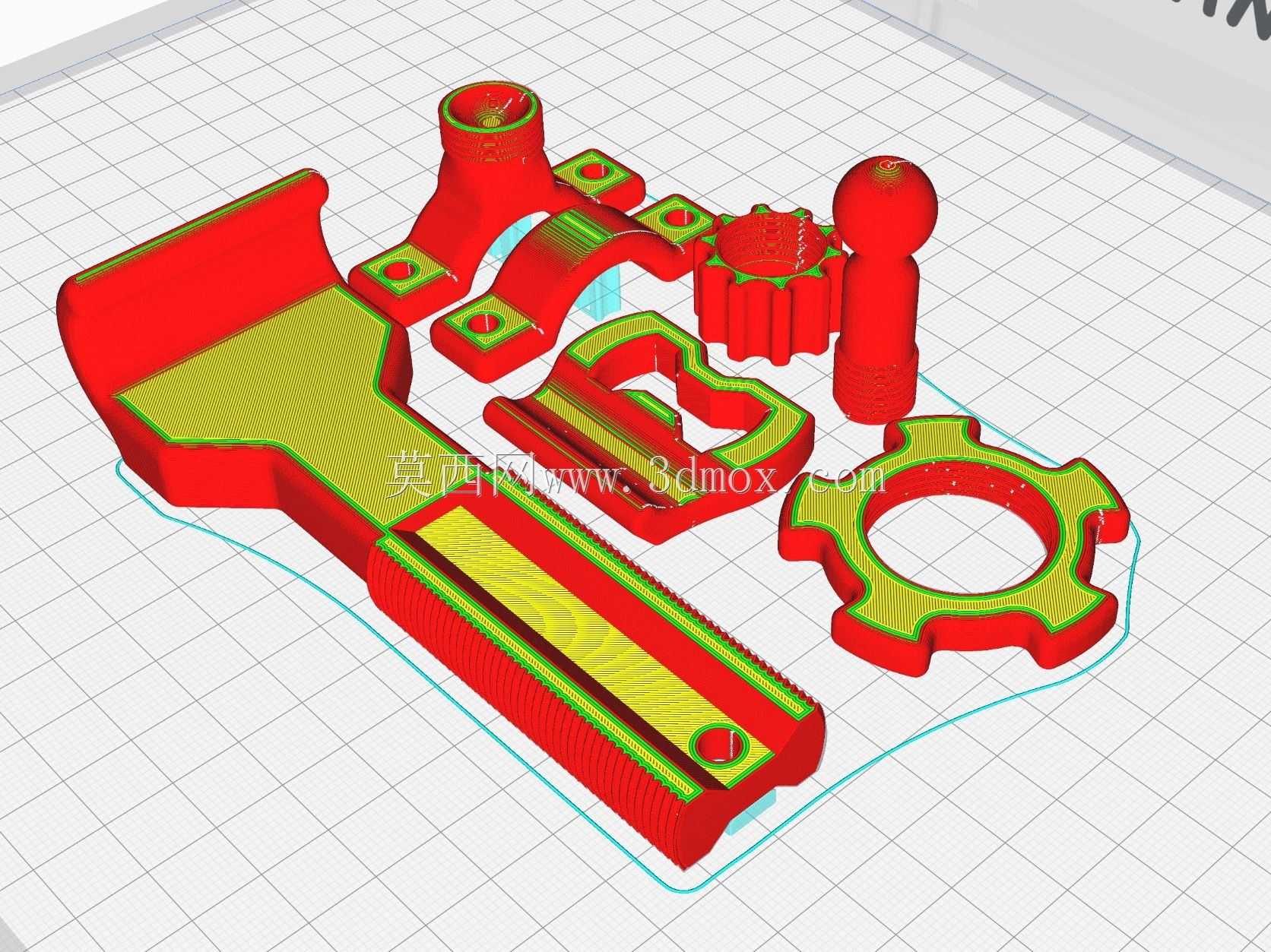

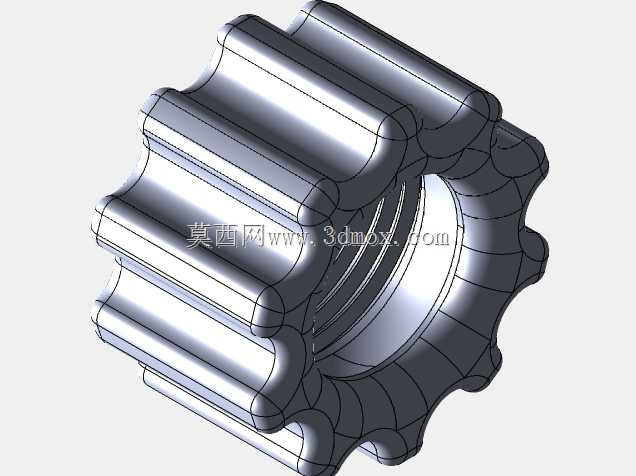

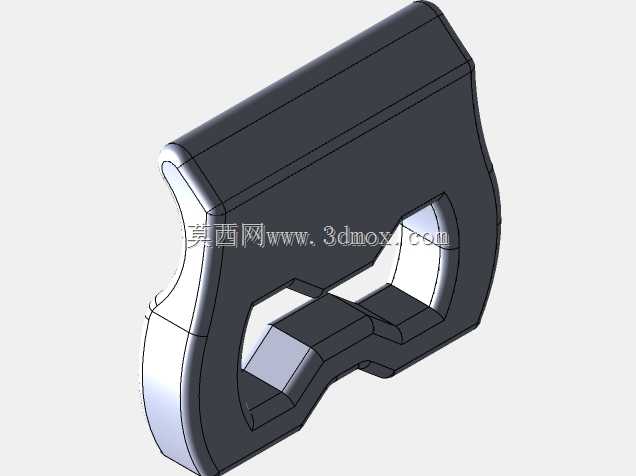

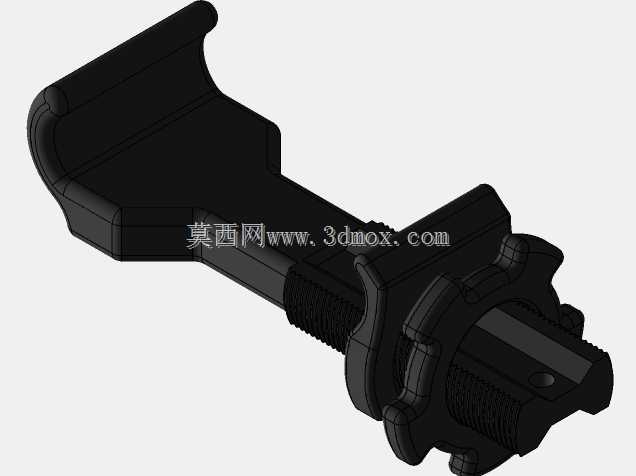

这部作品是根据知识共享（4.0国际许可）署名——非商业性——类似分享获得许可的。如果您正在寻找打印说明，请参阅此处。(https://www.printables.com/model/165853-universal-handlebar-phone-mount)这是一款完全可调节的手机支架，使用球窝接头，与SolidWorks中需要最少支撑材料的任何类型的灯丝兼容，旨在用任何FDM 3D打印机打印。该支架设计为与宽度为5.72厘米（2?“）至10.8厘米（4?”）的垂直安装手机兼容。这包括iPhone 13 mini等最小的手机，以及三星Galaxy S22 Ultra等带手机壳的最大手机。底座可以连接到直径为0.8“至1?”的圆柱形杆上，该杆可以使用两个#6或#8螺栓和螺母在摩托车、雪地摩托、喷气式滑雪板、ATV等上找到。有意增加球体部分中心的保持，以增加壁的数量，从而增加颈部区域的强度。使用侧面的孔，可以使用拉链将主支架部分系到把手上。这个洞是作为一个安全网添加的，以防止手机在事故中支架断裂时因掉落而损坏。我是如何设计的：我当时正在领导一个项目，负责为摩托车设计一个3D打印支架，该支架集成了我们销售的一块板，可以让消费者在骑自行车时给手机充电。你可以在这里阅读我在工作中发表的关于这个项目的一系列文章(https://blogbylava.com/tag/motorcycle/).我决定制作另一个没有主板的版本，这减少了整体尺寸和零件数量。我在这里写了一篇关于使用3D打印机设计产品的设计过程的文章(https://www.linkedin.com/pulse/prototypes-3d-printing-arash-khazaie/). 这个想法来自这里(https://www.thingiverse.com/thing:4750441)但所有的部件都是我在SolidWorks中从头开始设计的
