多规格绝缘冷压接线端子全套结构

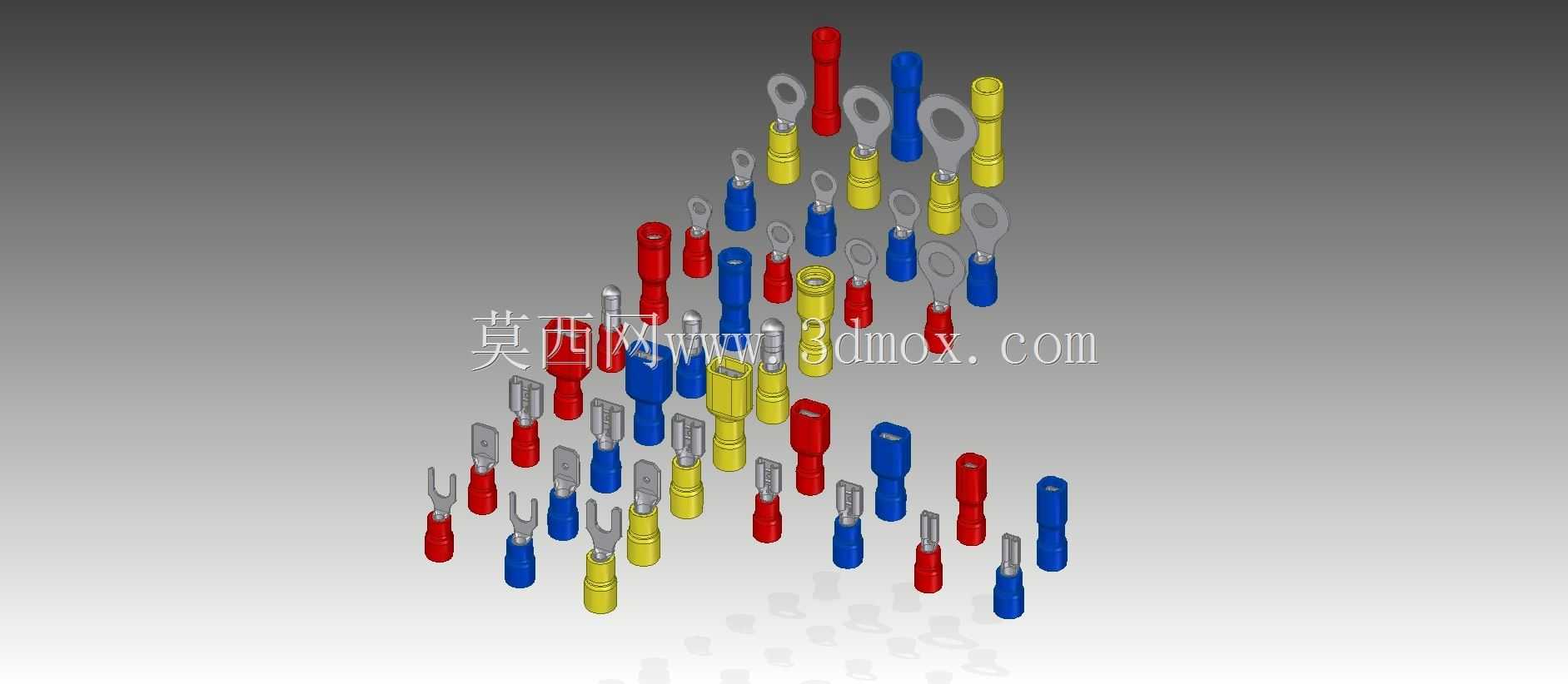

　　这套接线端头覆盖电控柜二次配线、机床线束、设备现场接线和检修改造里最常见的压接场景，把不同线径对应的针形、叉形、O形环形端头连同彩色绝缘护套做成完整系列，结构工程师在做布线方案时可以直接按导线截面、螺钉紧固尺寸和走线空间选型，不用再零散拼凑端头规格。

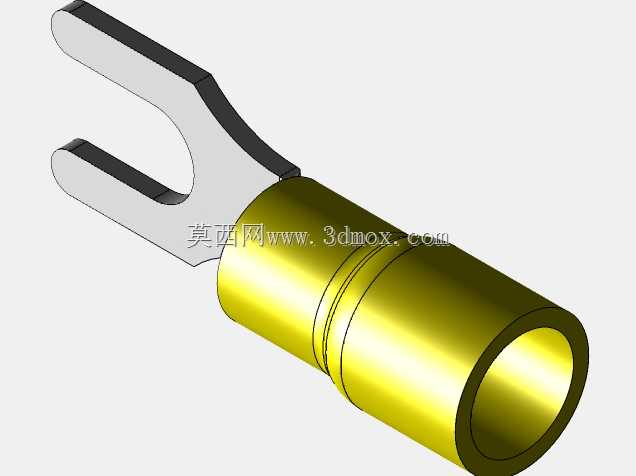

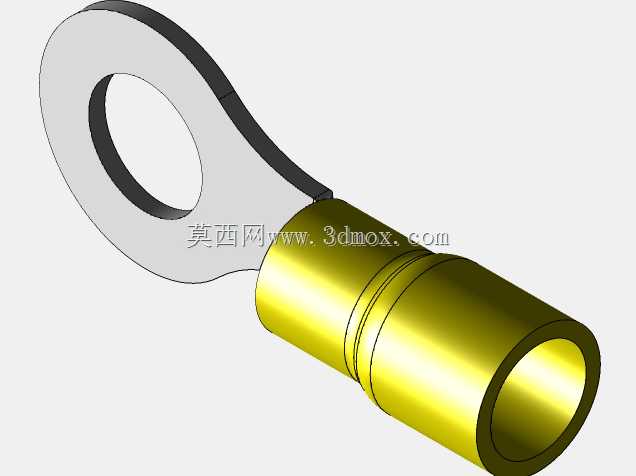

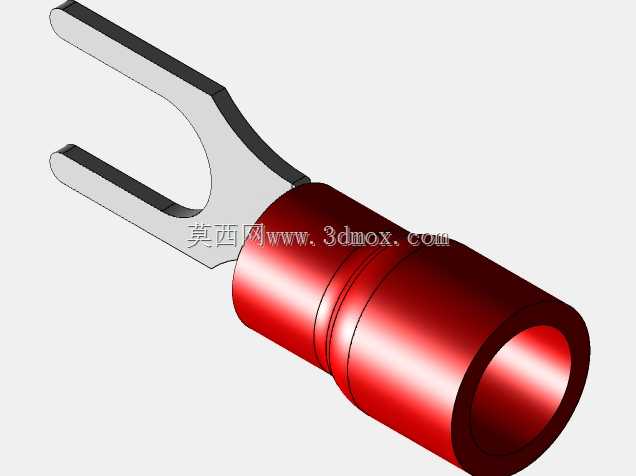

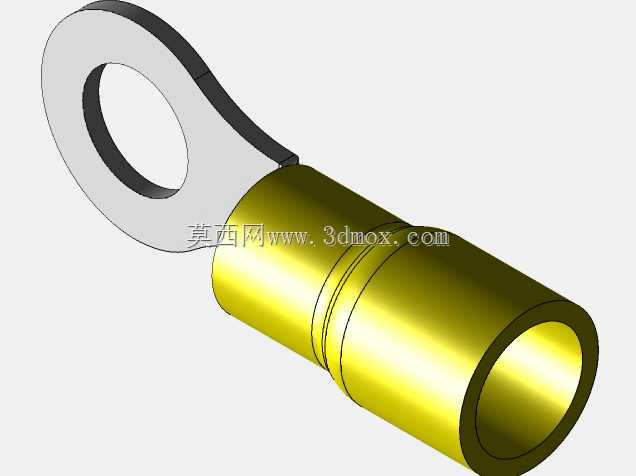

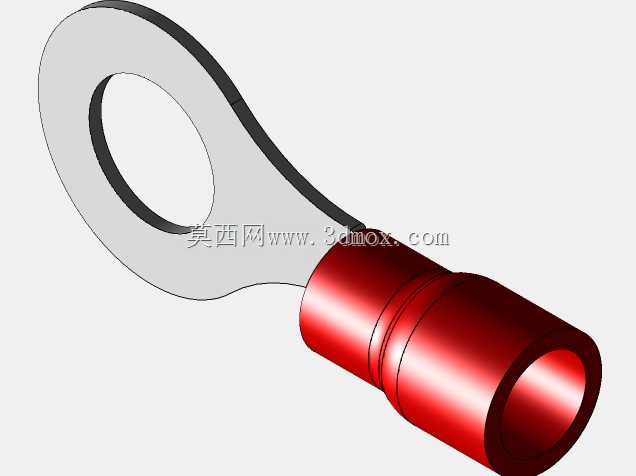

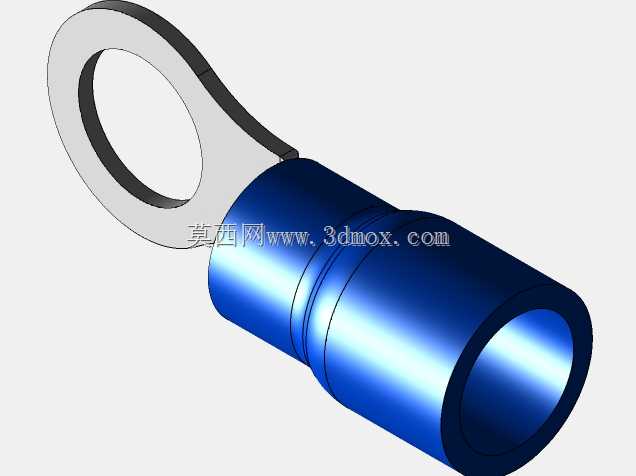

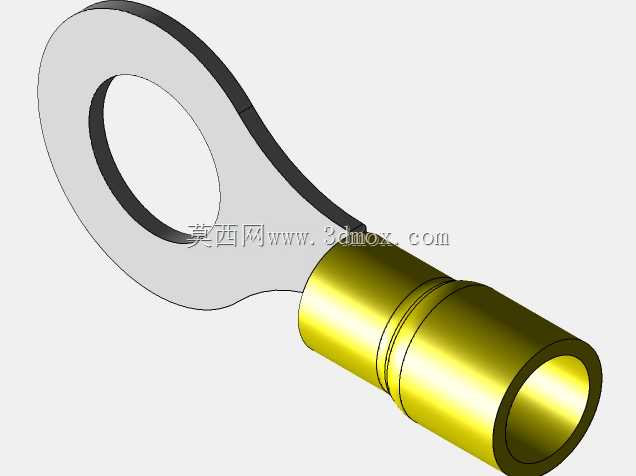

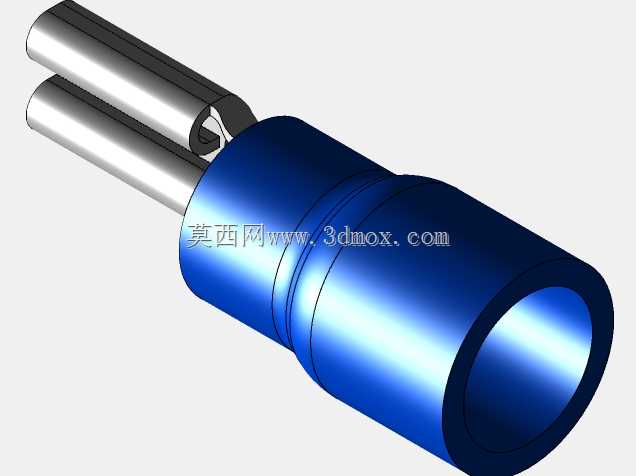

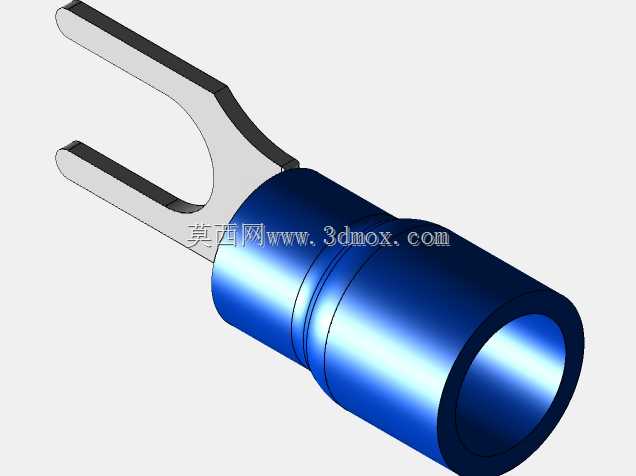

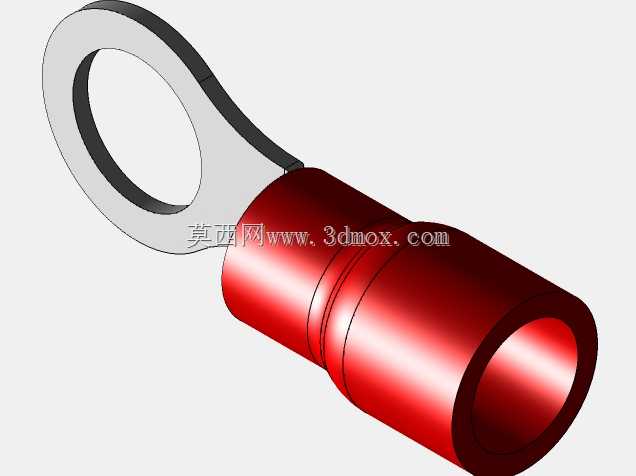

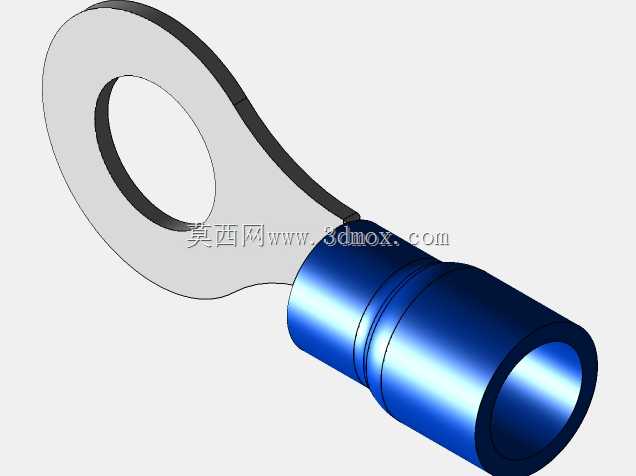

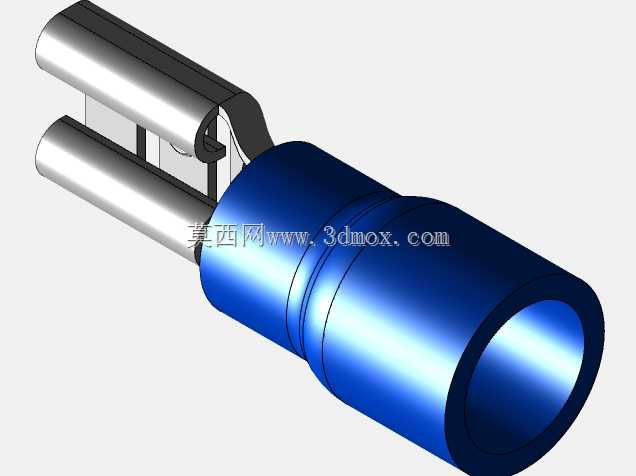

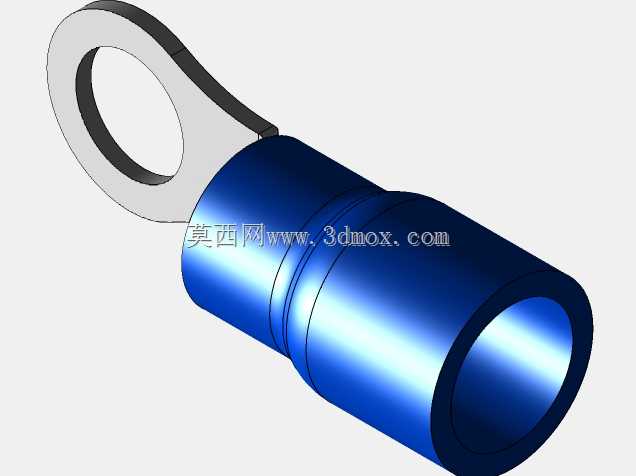

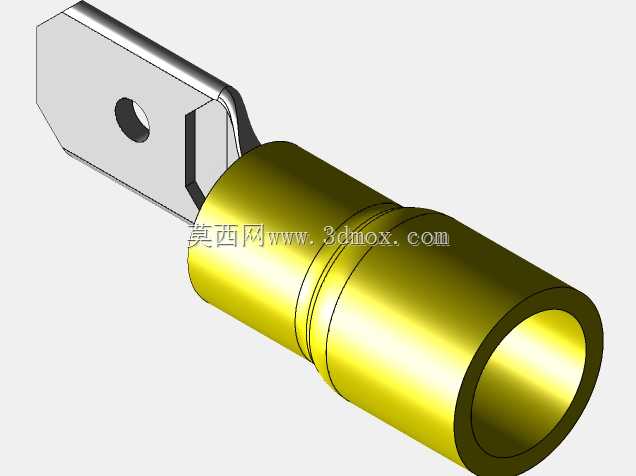

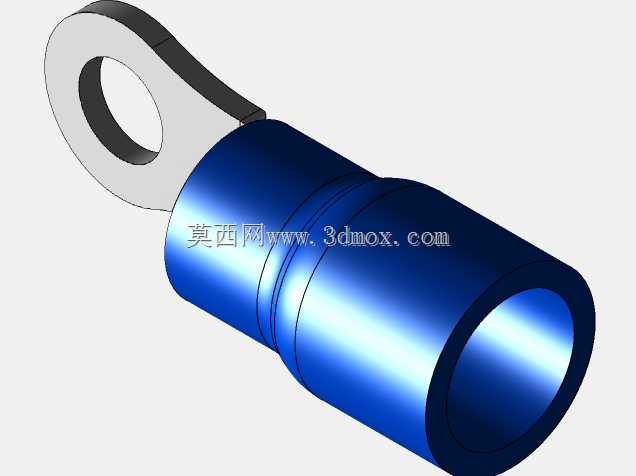

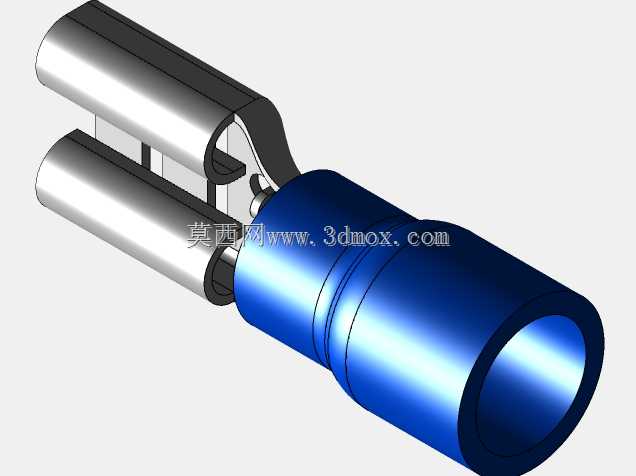

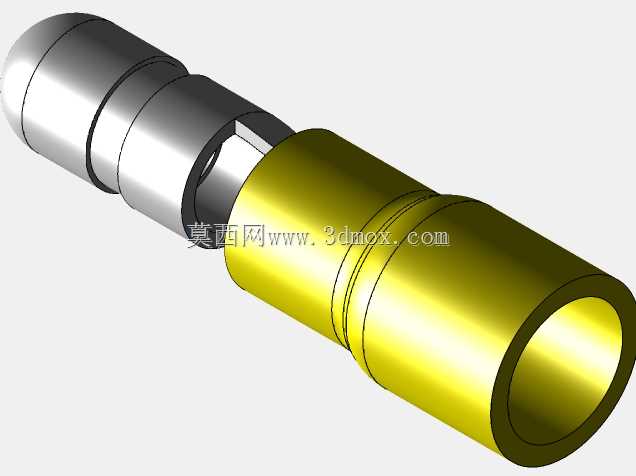

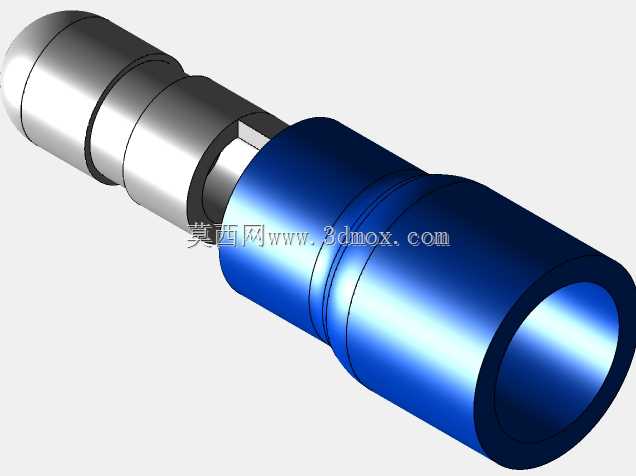

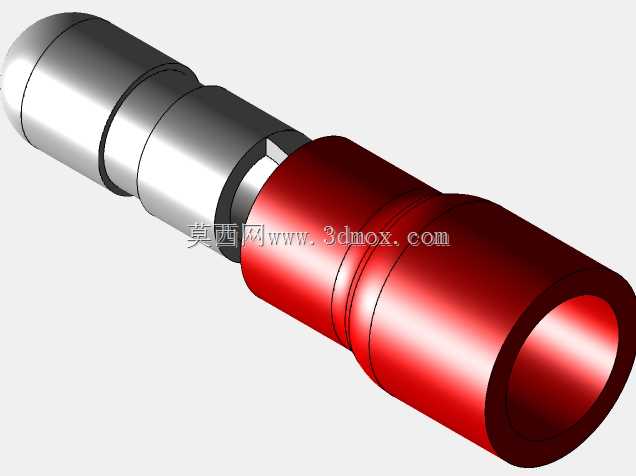

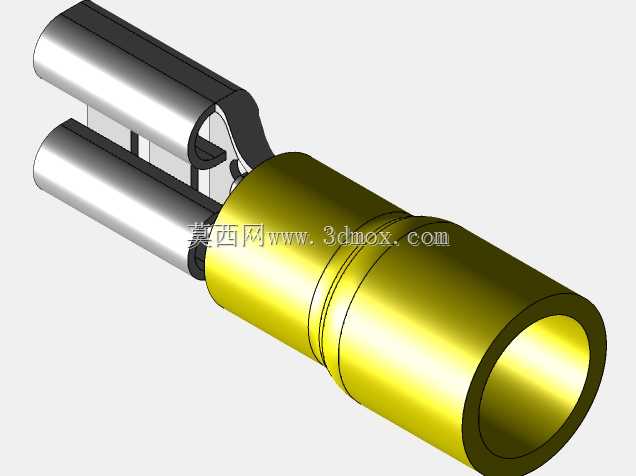

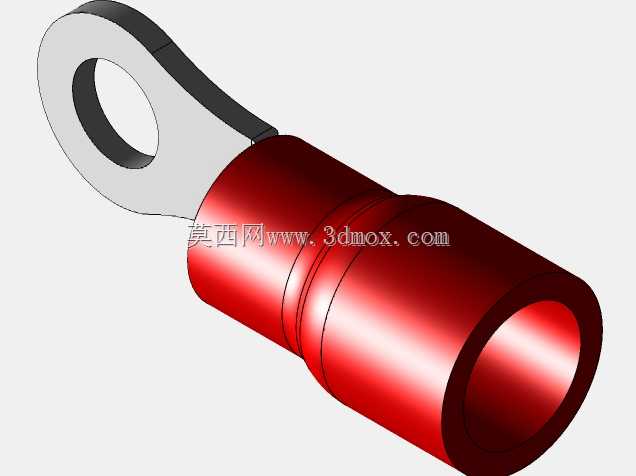

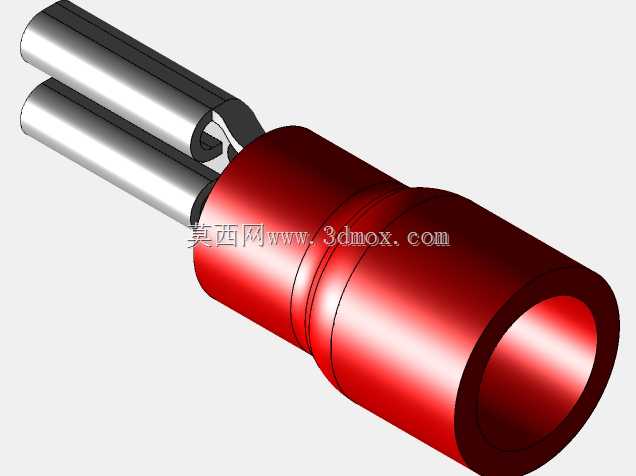

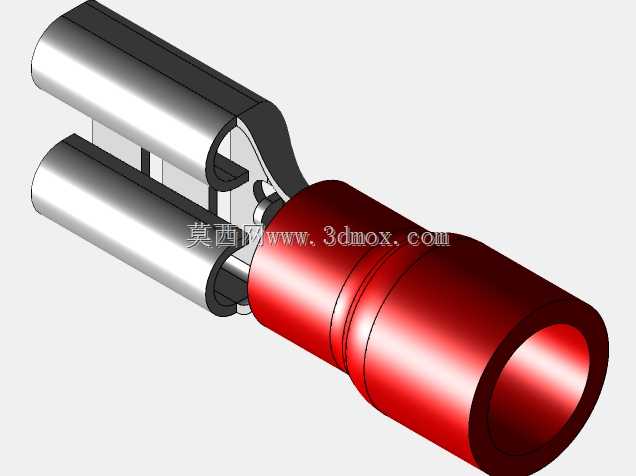

　　从实际装配逻辑看，金属导电端采用冷压包覆结构，尾部筒段预留足够压接长度，压接钳咬合后筒壁均匀变形，把多股铜丝完全裹紧，既保证载流接触面积，又避免虚压、散丝和拉脱。前端接触区按使用场景区分：叉形开口端头适合已固定的螺钉接线位，检修时松开螺钉即可横向卡入，不用完全拆下紧固件；环形O形端头在振动较大的设备上更可靠，螺钉穿过封闭孔后锁紧，不会因横向窜动脱出；针形端头则适配密集弹簧端子和小空间插接位，能顺利插进窄接线孔。

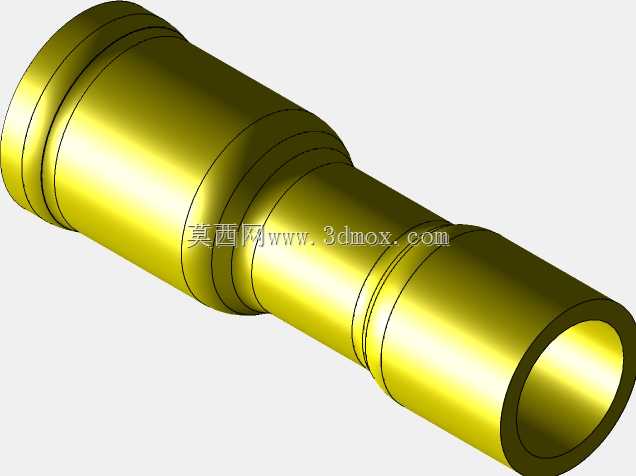

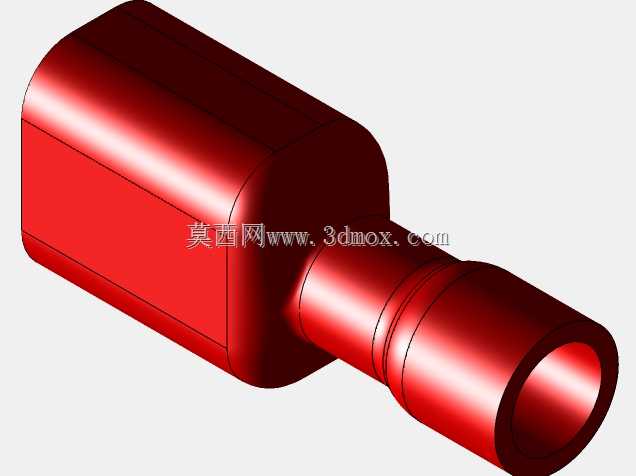

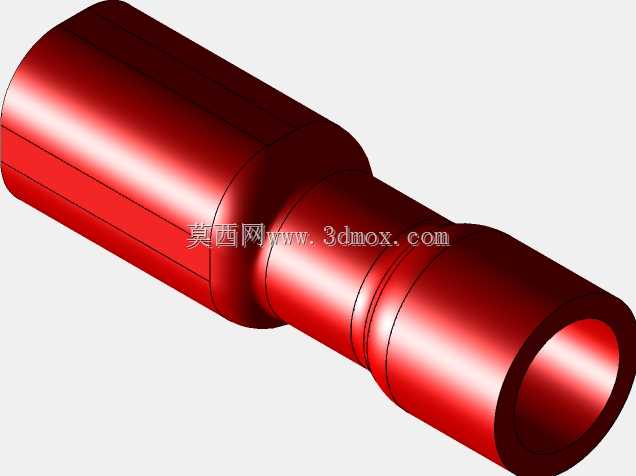

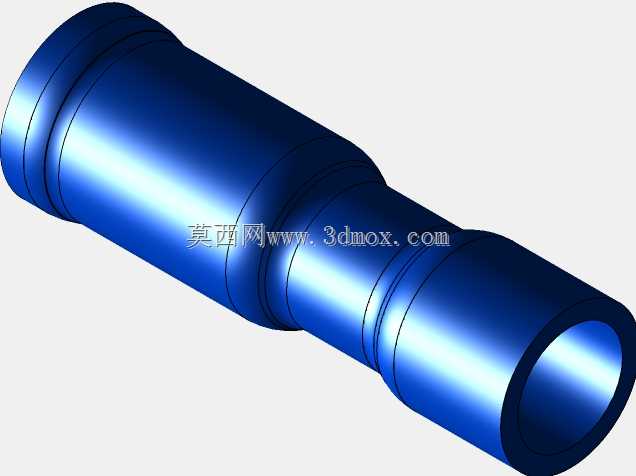

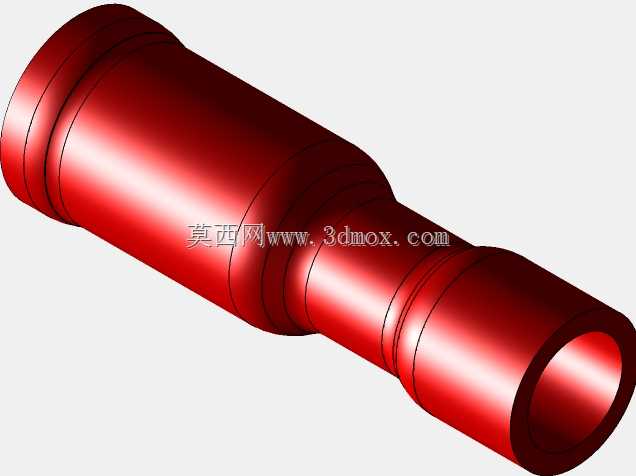

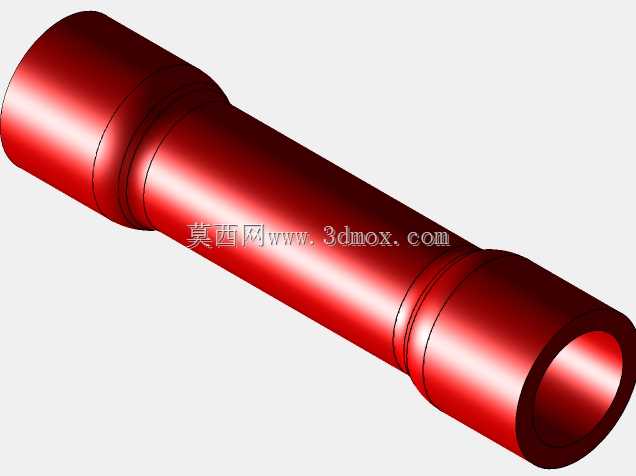

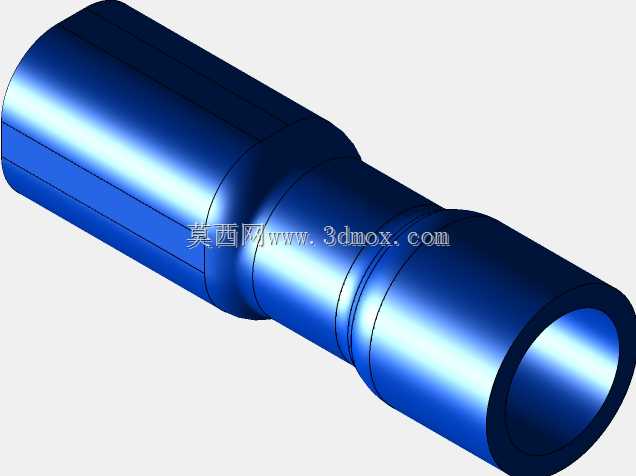

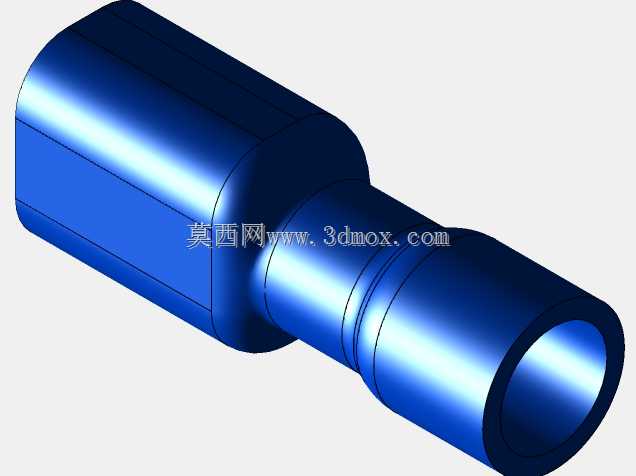

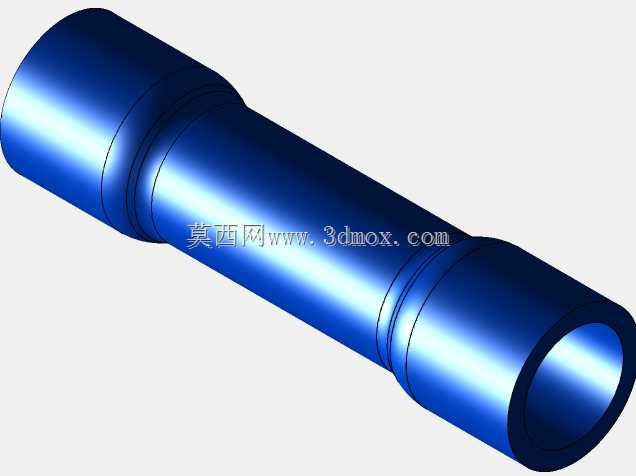

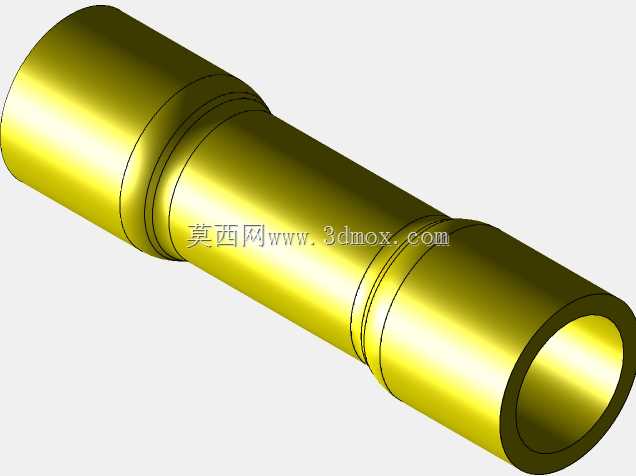

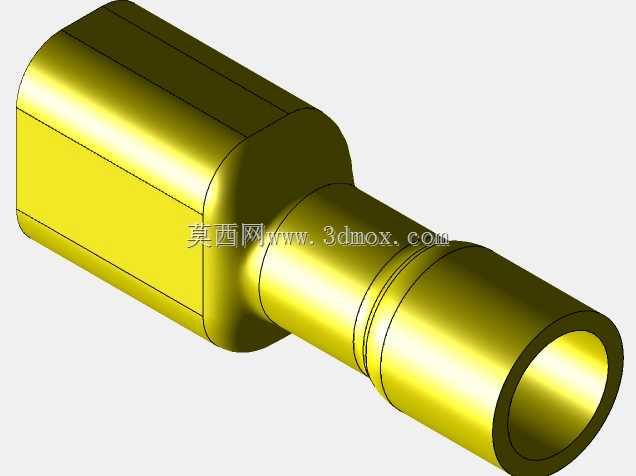

　　绝缘护套不是简单装饰件，红、蓝、黄三色分别对应常用导线截面区间，装配和巡检时一眼就能区分线径，护套前端延伸到金属筒压接区边缘，包住导体裸露边界，降低相邻端子短路、工具误碰和灰尘堆积带来的漏电风险。护套尾部做了渐扩导向口，穿线时多股铜丝不容易被边缘刮散，长期使用后护套仍能保持对线材弯折处的应力释放，减少导线在压接点根部反复弯折断裂的问题。

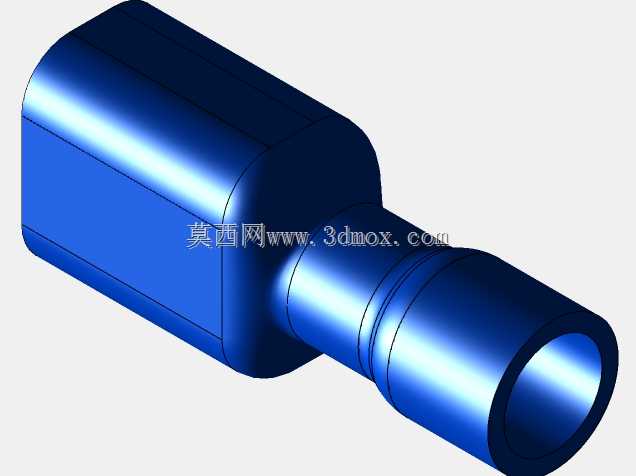

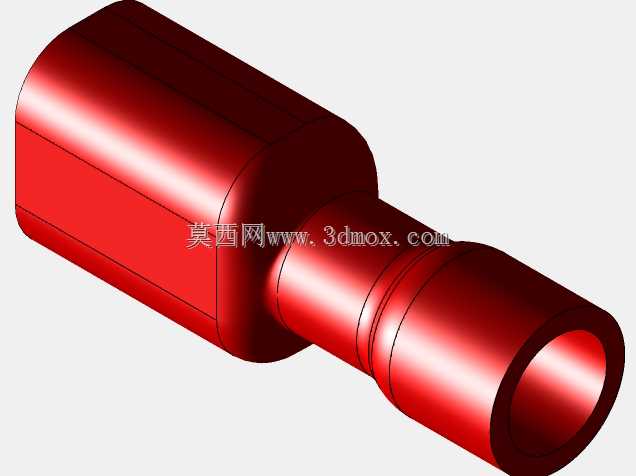

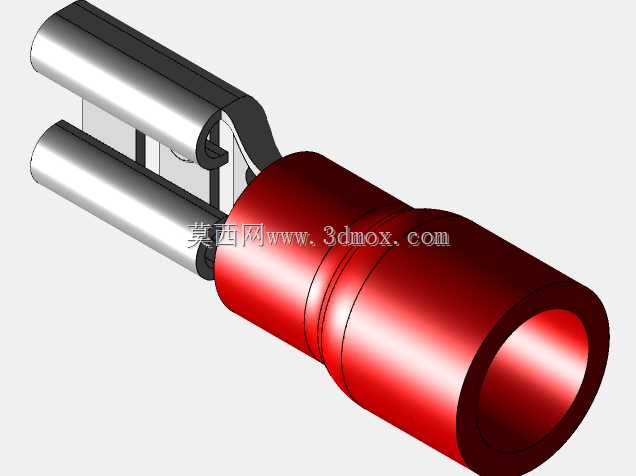

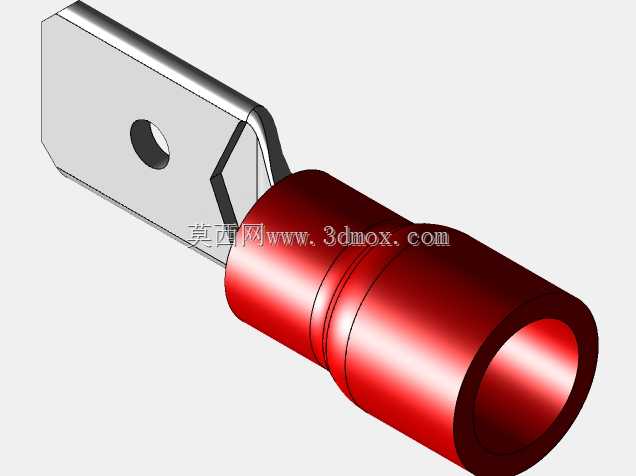

　　建模时把金属件和绝缘护套按真实装配关系分开处理：金属端头保留筒体内腔、接触平面和过渡圆角，护套体现壁厚、内腔包覆长度和外部防滑轮廓，系列件按线径递增同步调整筒体内径、压接宽度、接触端宽度和护套外形。布局检查阶段要重点核对端子装入接线排后的边界，相邻端头在螺钉锁紧后不能互相挤压，护套外缘不能顶到线槽盖板；弯折走线时，端子根部到导线第一段固定点之间要留出柔顺弯曲半径，避免护套被强行别住。不同端头长度还关系到深腔接线位的可达性，长针形件适合凹进端子台，短叉形件适合表面螺钉位，整套系列把这些装配差异都体现在外形尺寸上，方便布线设计时提前校核安装空间。
