RM2.54线对板压接端子公母配套结构

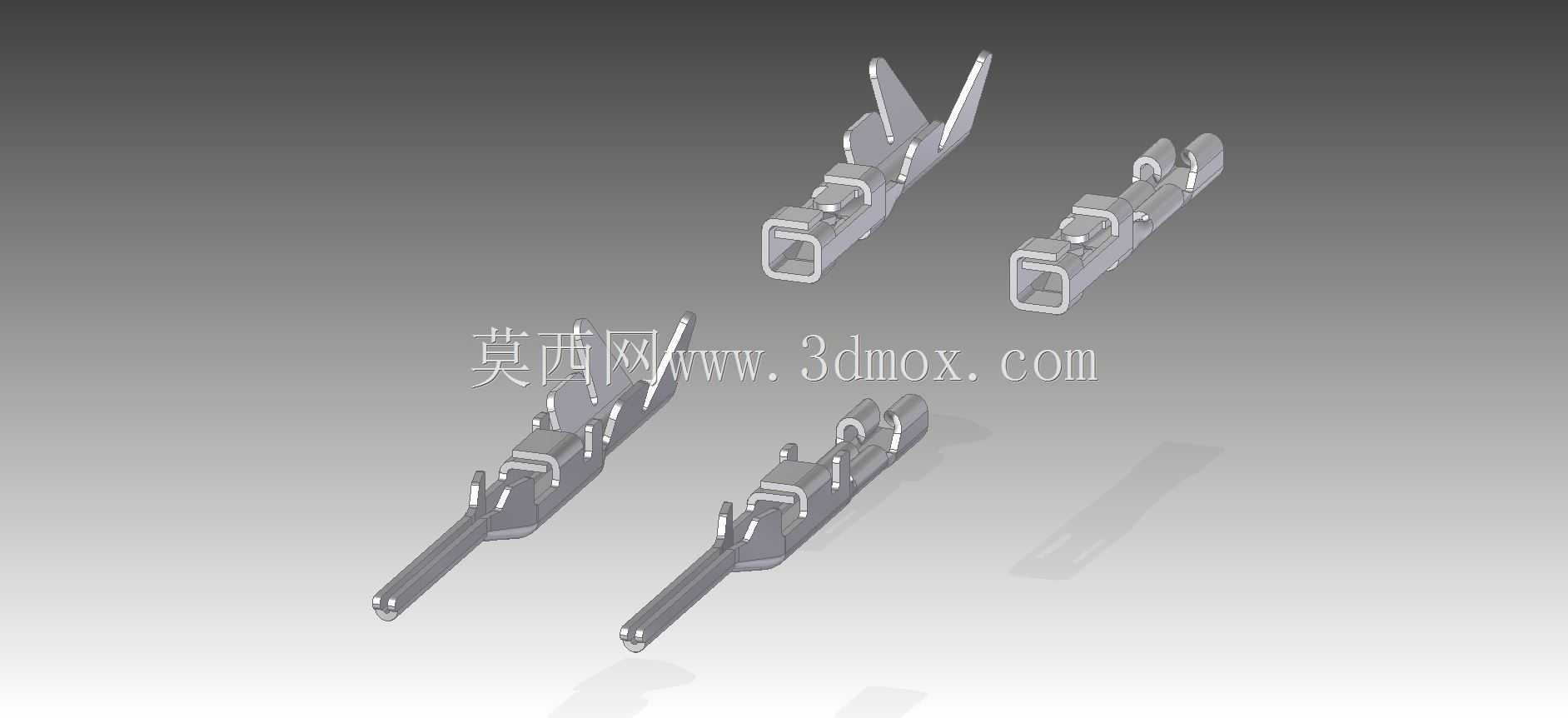

　　这套端子结构面向2.54mm节距的线对板互连场景，覆盖公端、母端两类接触件，同时区分压接带锁止与非压接直连两种接线形态，主要用在工控板卡、小型电控柜、家电控制板、测试治具内部的导线到印制板转接工位，替代传统焊接引线，让线束端和板端插座可以快速插拔，产线装配时不需要对每根导线逐一搪锡焊板，后期检修拆换线束也能直接拔插，不用动用烙铁拆焊，大幅降低批量装配的人工耗时。

　　从结构设计逻辑来看，端子采用连续冲压折弯成型的薄片五金结构，前端接触区做了适配2.54mm间距插针的包容腔体，母端腔体内部预留弹性接触臂，公端则做对应插合导向，插合后弹性臂提供稳定正向接触压力，保证振动工况下接触电阻不会出现跳变；尾部接线区分压接翼与线芯压接翼两层结构，外层压接翼抱紧导线外层绝缘皮，承担线缆拉扯时的应力释放，内层压接翼压紧剥除绝缘的铜芯，保证导电通路的载流面积，非压接款则简化尾部结构，适配直接熔焊或绕接的特殊工艺需求。端子侧面冲裁出多组倒刺卡位，装入塑胶护套后倒刺会卡入护套内壁的定位槽，避免插拔过程中端子从胶壳内退针脱出。

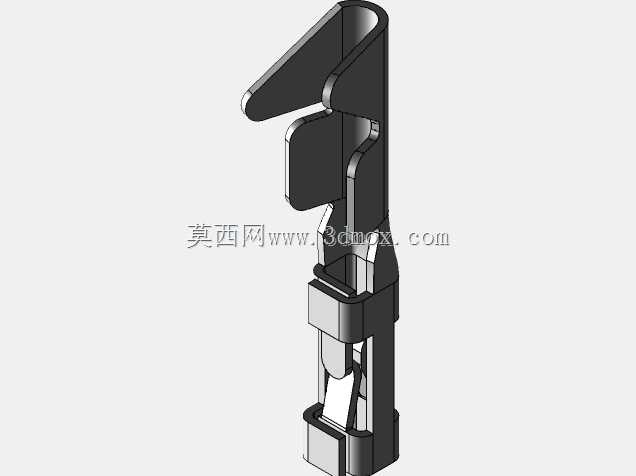

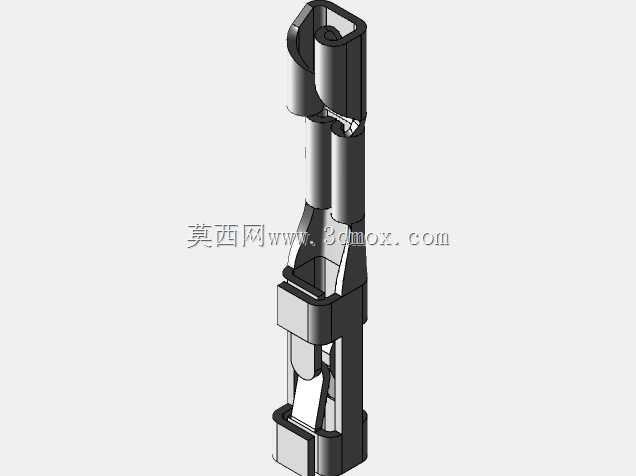

　　建模时完整还原了冲压折弯的每一处折边、冲裁缺口与弹性臂弧度，接触腔体的内部间隙、压接翼的张开角度都按照实际冲压件的成型尺寸绘制，没有做简化的实体填充。安装边界上，端子适配标准2.54mm节距的塑胶胶壳，装入后端子前端的插合面和胶壳端面预留0.3mm左右的安全间隙，避免插合时端子顶死胶壳；尾部压接区适配常规0.2到0.5平方毫米的多股铜芯导线，压接后压接翼的包裹宽度、压接高度都符合通用冷压端子的工艺规范，线束折弯时尾部绝缘压接区可以承受常规布线的拉扯力，不会出现铜芯被折断的问题。

　　实际选型使用时，公母端子配对插合后可以承载小信号回路以及低压小功率回路的电流传输，弹性接触结构可以耐受数百次插拔循环，在常规工业温湿度环境下不会出现接触件氧化松脱的问题，整套结构的三维造型完整呈现了冲压端子的折弯特征，做线束工装设计、连接器选型校核时可以直接参考各部分的空间尺寸，提前避让胶壳、线束走线的干涉位置。
