开源五轴联动3D打印旋转工作台

　　这套五轴联动打印转台主要面向桌面级FDM增材制造场景，用来把常规三轴打印机的平面堆叠能力扩展为多面连续加工能力，解决复杂曲面件、带倒扣结构件、叶轮类小零件、多面装配件需要反复翻面、二次定位、添加大量支撑的痛点。日常打样车间、创客实验室、高校机械实训工位以及小批量定制生产线上，都可以把该转台加装在现有Prusa i3类桌面机的成型平台区域，配合Duet类运动控制器完成五轴联动插补，实现工件随成型过程同步翻转，减少支撑去除后的表面打磨工作量，也能避免薄壁件在支撑拆除过程中出现断裂、翘边、表面留痕的问题。

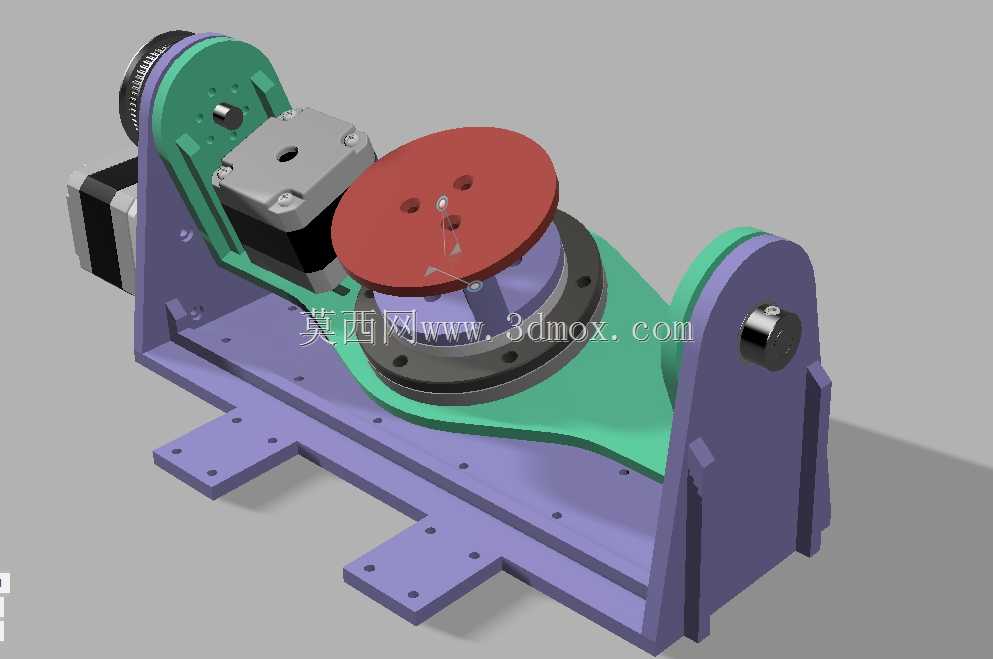

　　从结构布局来看，整套转台采用双侧立式支承架承载核心回转部件，底座为带多组安装孔的平板式焊接/拼装构型，底板预留的阵列孔位既可以直接固定在打印机原有热床平台上，也可以通过转接板适配不同机架的安装螺距，安装边界不需要对原机框架做大规模切割改造，现场装调时只需核对Z向剩余成型高度、XY方向运动行程与转台最大回转半径即可完成干涉校核。一侧支承架内部集成A轴翻转驱动，通过同步轮传动带动中间摆动架实现俯仰方向回转，摆动架中部搭载C轴旋转盘面，红色圆形工作台面为工件装夹基准面，盘面预留多个螺纹安装孔，可直接固定打印夹具、毛坯底板或者定制化工装卡盘，双轴正交布置的结构让工件能够在空间内完成两个自由度的姿态调整，配合打印机原有XYZ三轴即可构成完整五轴运动链。

　　设计上优先考虑桌面设备的负载与轻量化平衡，支承件采用折弯板加筋的构型，在控制整体自重的同时提升侧向刚性，避免快速联动过程中出现支承架颤振；驱动端选用步进电机搭配减速同步带，兼顾低速回转扭矩与定位分辨率，传动路线简洁，后期维护时只需检查同步带张紧度、回转支承间隙即可。走线空间沿支架内侧预留，电机线束可沿机架侧边整理固定，避免随轴回转过程中出现线缆缠绕、拉扯。回转盘面的同轴度、两旋转轴的正交度是装调核心要点，现场调试时需要先打表校正盘面跳动，再核对A轴翻转轴线与C轴旋转轴线的空间交点，保证联动路径下刀具（喷头）相对工件的姿态误差控制在桌面成型允许范围内。

　　实际使用中，该转台既可以完成五轴联动打印，也可单独作为四轴翻面工位使用，打印完成后工件可连同夹具一次性取下，二次装夹的定位基准统一，适合多面特征一体成型的小零件试制，大幅缩短从三维模型到实物样件的工序链条。
