BIGTREETECH SKR Mini E3 1.2版3D打印控制板

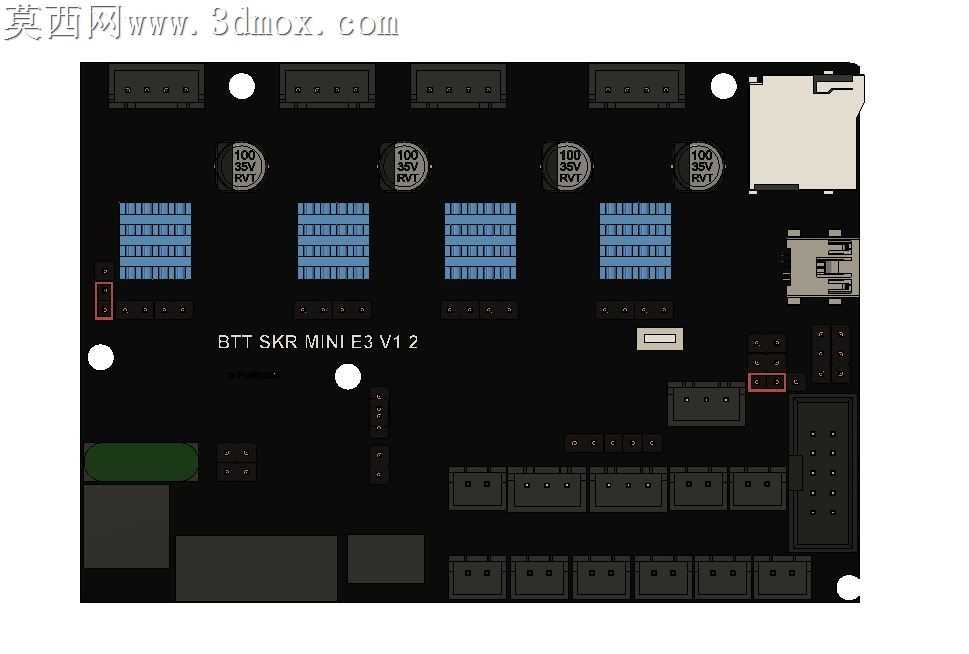

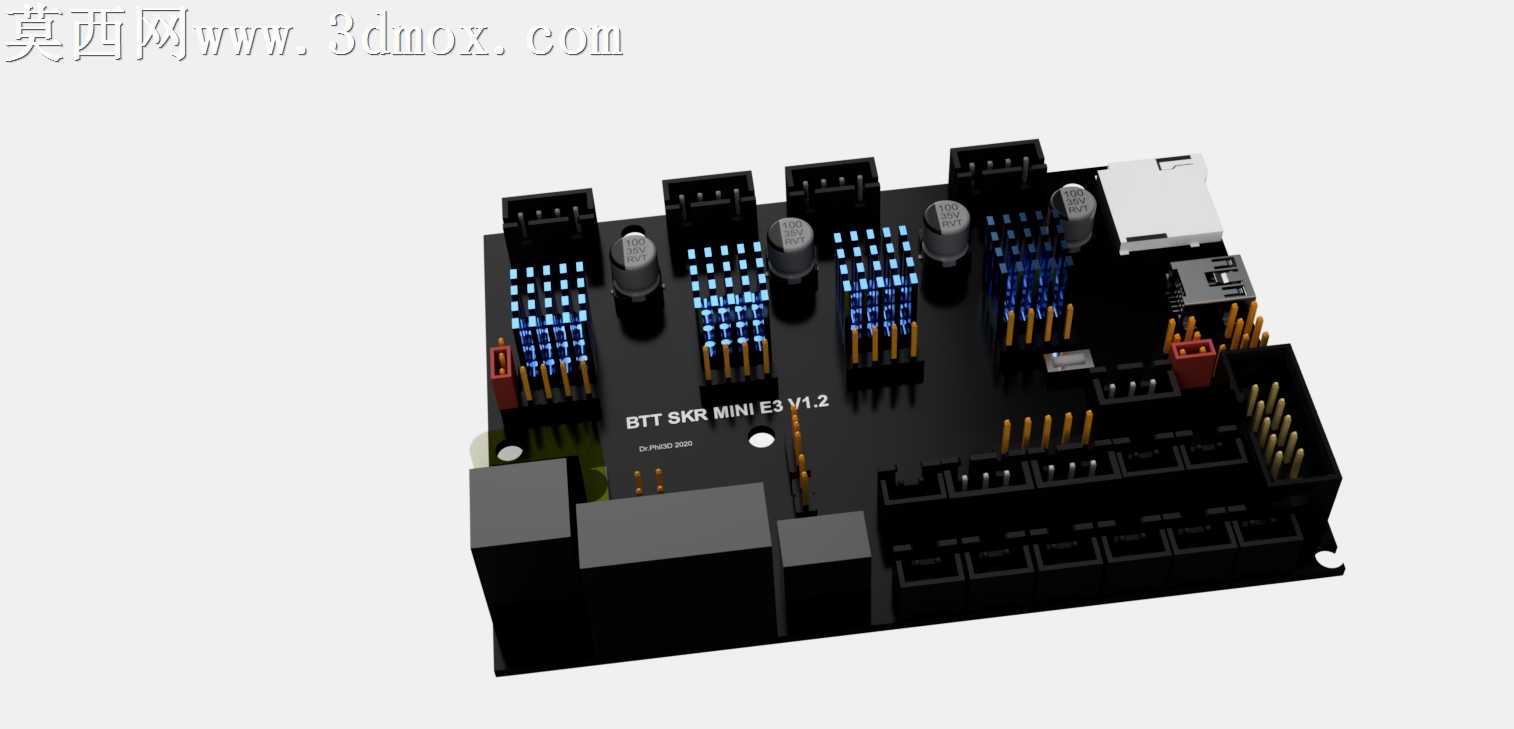

本作品为BIGTREETECH SKR Mini E3 1.2版本3D打印机控制主板的高精度三维建模成果，建模过程严格参照实物的实际尺寸与结构布局完成，完整还原了该款控制板的全部外观与结构细节。建模阶段首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准定位板载所有接口、电容、排针、插槽、芯片座的安装位置，逐一复刻每一个电子元器件的外形特征：包括板上多组蓝色接线端子的排针排布、圆柱形电解电容的凸起外形、板载散热区域的结构、各类插接口的卡槽形态、丝印标识的位置轮廓，以及主板边角的固定安装孔位都做了1:1的还原。材质渲染阶段针对不同部件做了区分处理：PCB基板采用哑光黑色阻焊层材质，还原真实电路板的磨砂质感；金属排针与接口引脚赋予亮银色金属材质，模拟镀锡引脚的金属光泽；蓝色接线端子采用半哑光的工程塑料材质，还原接插件的塑料质感；电解电容顶部的防爆刻痕、侧面的标识区域都通过纹理贴图做了细节还原，板载的白色丝印字符也通过高精度贴图贴合在基板对应位置，保证视觉上与实物高度一致。结构设计上完整还原了该控制板的接口布局逻辑，包括电源输入接口、步进电机驱动接口、温度传感器接口、风扇接口、拓展功能插针的位置与形态都准确复刻，同时还原了板载元件的高低错落层次，比如较高的接线端子、电容与低矮的贴片元件之间的高度差都做了精准的层级处理，保证模型的空间结构完全匹配实物。渲染阶段采用柔和的均匀布光，避免过度反光遮挡板载细节，多角度呈现控制板的整体布局与局部细节，既可以用于3D打印机整机装配的结构干涉校验，也可以用于产品展示、安装说明演示等场景，模型完整保留了各部件的独立结构，可支持拆分查看不同元件的装配关系，为3D打印机的改装、整机结构设计提供精准的三维参考依据。
