E3D热端喷嘴挤出组件结构设计

　　这套热端喷嘴组件面向熔融沉积成型设备的X轴运动执行端，核心作用是在连续送丝过程中完成丝材熔融、稳压导流与精准出丝，同时把加热区产生的热量约束在下部喉嘴区域，避免热量向上传导造成送丝路径软化、卡丝或膨胀堵料。实际装机场景中，该类部件直接决定打印首层贴合、细线宽成型和长时间连续作业的稳定性，尤其在高速进给、回抽频繁以及多色切换工况下，热边界控制和装配同轴度稍有偏差，就会出现漏料、拉丝、出料不均或散热段温升过快等问题。

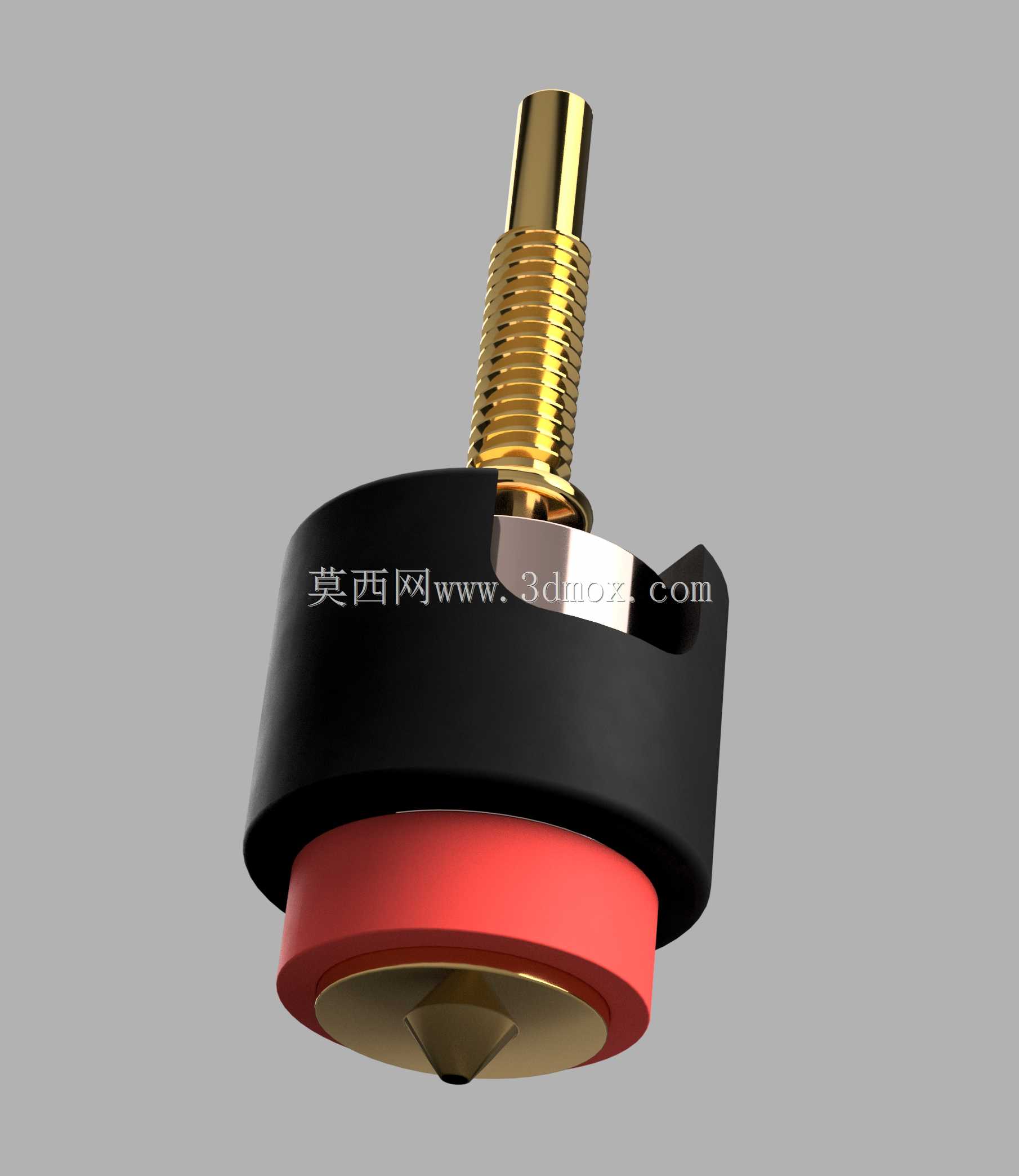

　　从结构分层看，组件下部为锥形出丝嘴与受热基座，锥尖收缩段用于建立稳定熔腔压力，使熔融材料沿轴线集中挤出；中部红色隔热件承担热隔离与定位作用，把高温区和上方冷却区明确分开；外层黑色包覆结构既形成散热安装界面，也为风扇风道、固定卡具或X轴滑座提供连接边界；上部带外螺纹的金属喉管沿竖直方向延伸，用于接入送丝通道并与冷却段、挤出机构或固定螺母配合。螺纹段的长度、外径和牙距需要与安装座厚度、锁紧方式及散热块孔位共同校核，过短会导致锁紧不可靠，过长则可能改变热断点位置，影响丝材在进入熔腔前的温度状态。

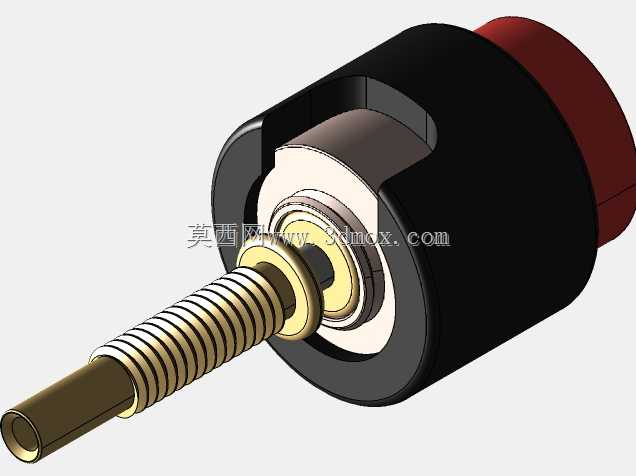

　　建模时不能只把外观当作独立零件堆叠，而应按真实传热路径和装配顺序处理。喷嘴尖端、受热体、隔热件、散热外壳和喉管之间存在明确的同轴关系，送丝孔从上端入口到尖端出口应保持连续顺滑，任何台阶错位都可能增大丝材阻力。隔热件的外径、台阶高度和包覆槽口要与外壳内孔匹配，既保证装配后不发生径向晃动，也要预留热膨胀差异带来的间隙。黑色外壳侧面的开口与缺口并非单纯造型，它们对应装配取放、风道避让或紧固件操作空间，若在整机布局中忽略这些边界，后期维护拆装时容易与风扇罩、线束或邻近轴件干涉。

　　尺寸控制上，外部轮廓重点关注最大外径、总高、螺纹有效长度、喷嘴尖端高度以及隔热件外露厚度；内部则要核对喉管内孔、熔腔过渡角、喷嘴出口孔径和各段同轴度。对于采用铝制散热结构的改装方案，散热件外形还要结合X轴运动部件的质量限制，过大的体积会增加运动惯量，影响加减速响应；过小则换热面积不足，无法在高温持续打印时把上部温度压回安全范围。安装边界还应包含风扇吹风方向、散热鳍片或外壳迎风面、喉管伸出量以及喷嘴相对于打印平台的可达高度。

　　在结构设计思路上，该组件把高温熔融、隔热阻断、冷却散热和机械固定四个功能集中在较小轴向空间内。下部金属件优先保证耐高温、导热稳定和出丝口耐磨；中部隔热件强调低导热与定位精度；上部螺纹接口兼顾标准化替换和锁紧便利；外层结构则需要在轻量化、散热效率和装配强度之间取得平衡。对于三维建模人员，完成外观后还应继续做装配检查：确认送丝通道无突变，隔热边界位于合理高度，螺纹锁紧后喷嘴尖端与安装基准平行，外壳缺口不削弱夹持刚性，散热件与周边运动件在全行程内保留安全间隙。这样得到的模型不仅可用于展示渲染，也能直接支撑3D打印机喷头改装、备件加工和整机布局校核。
