卷烟滤棒自动切断上料一体机结构

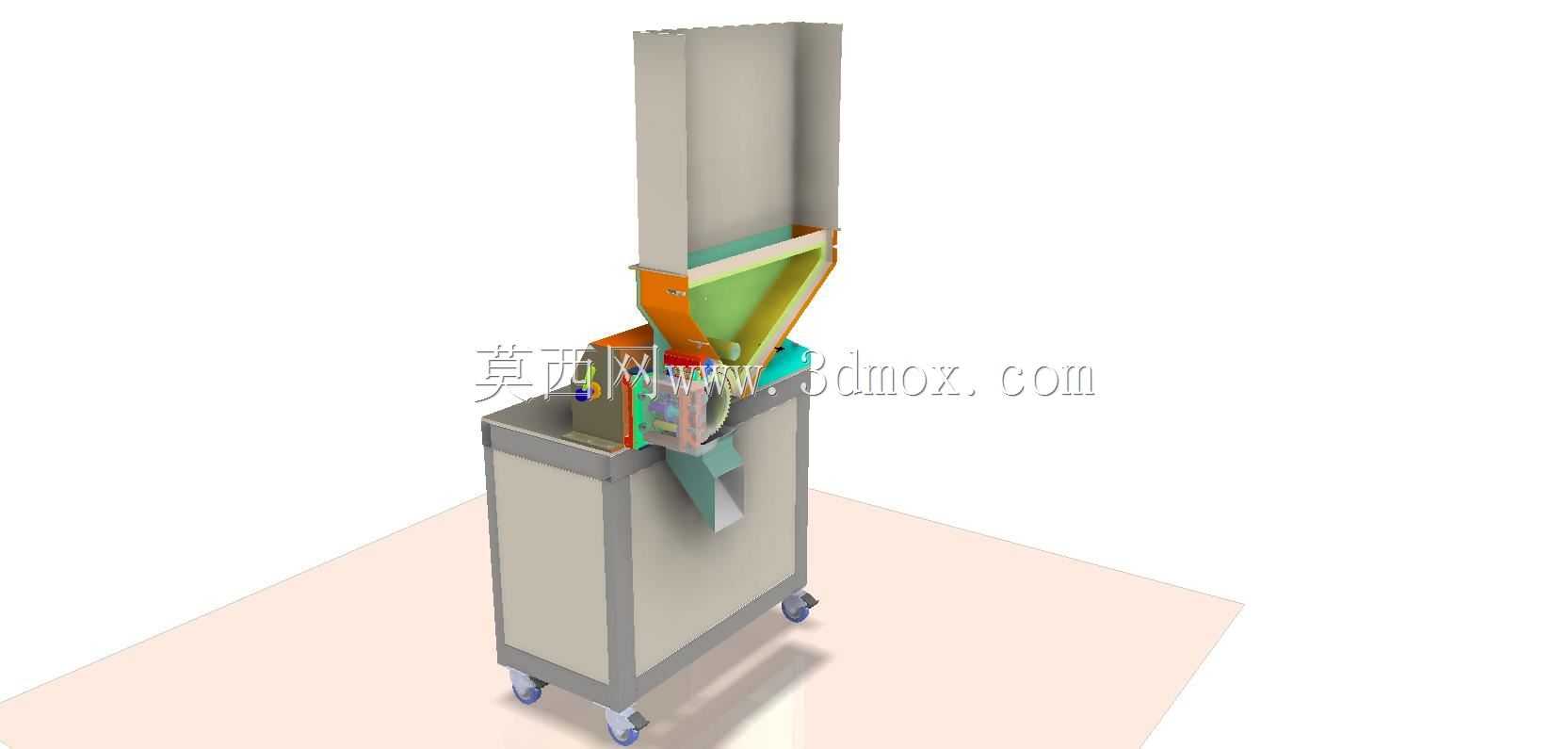

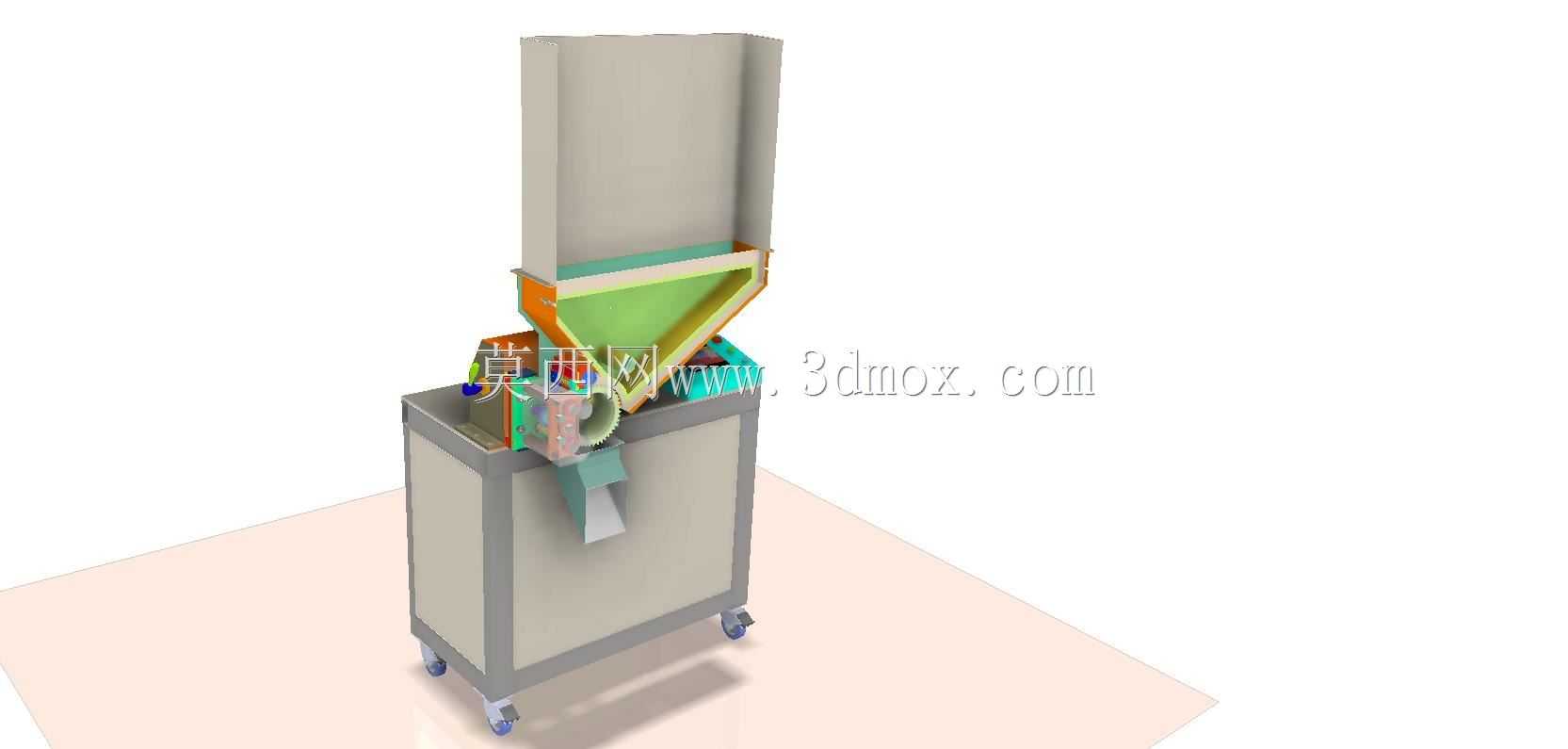

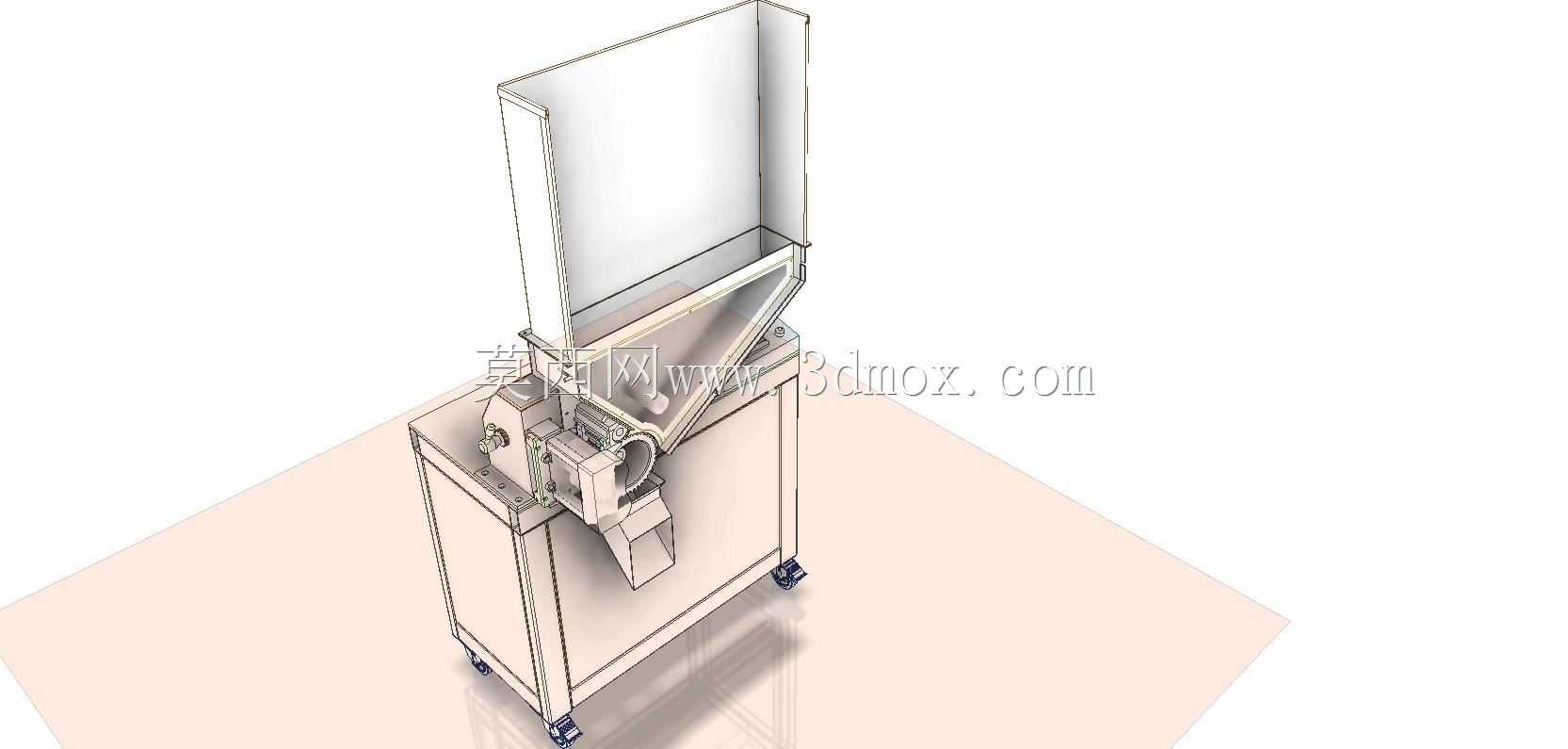

　　该设备面向烟草辅材生产工序，布置在滤棒成型后段与后续装盘、输送工序之间，用来把连续供给或成批倒入的原滤棒按工艺长度切断，替代人工定长裁切，减少棒料端面毛刺、长度散差和搬运磕碰。整机采用立式紧凑布局，下部为带脚轮的箱型机架，内部容纳动力、传动与电控元件；中部布置切断执行、导向通道和出料溜槽；上部设置大容积集料斗与导料结构，使滤棒能够依靠重力和导流面有序进入裁切位置。

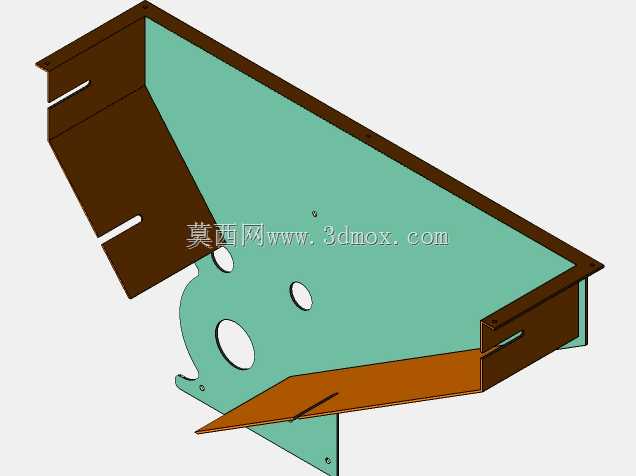

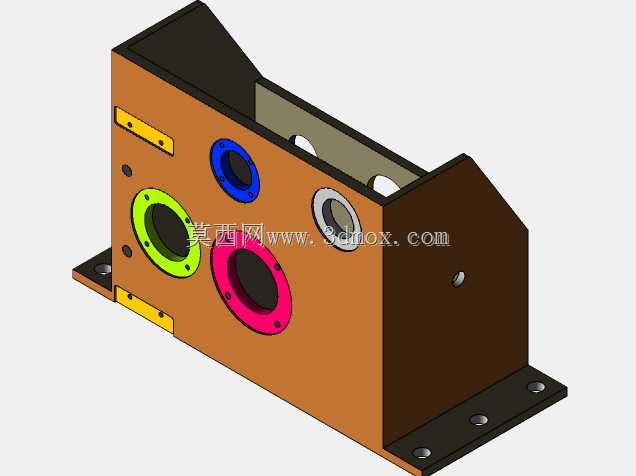

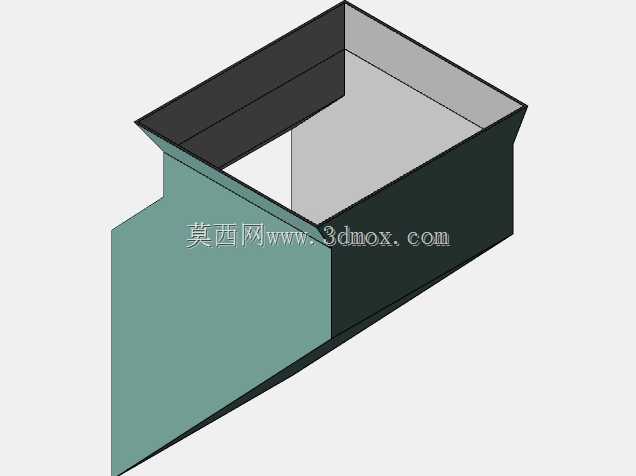

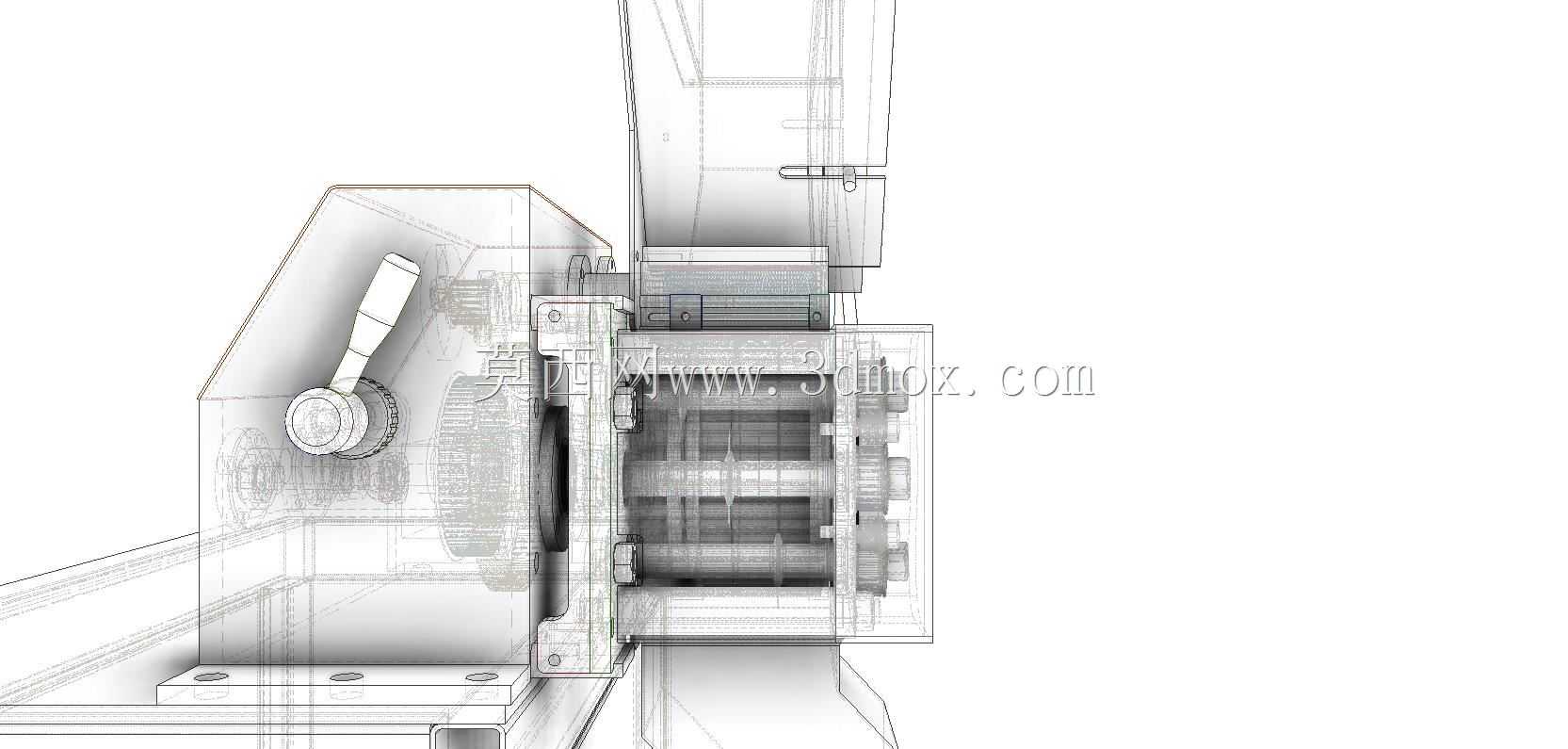

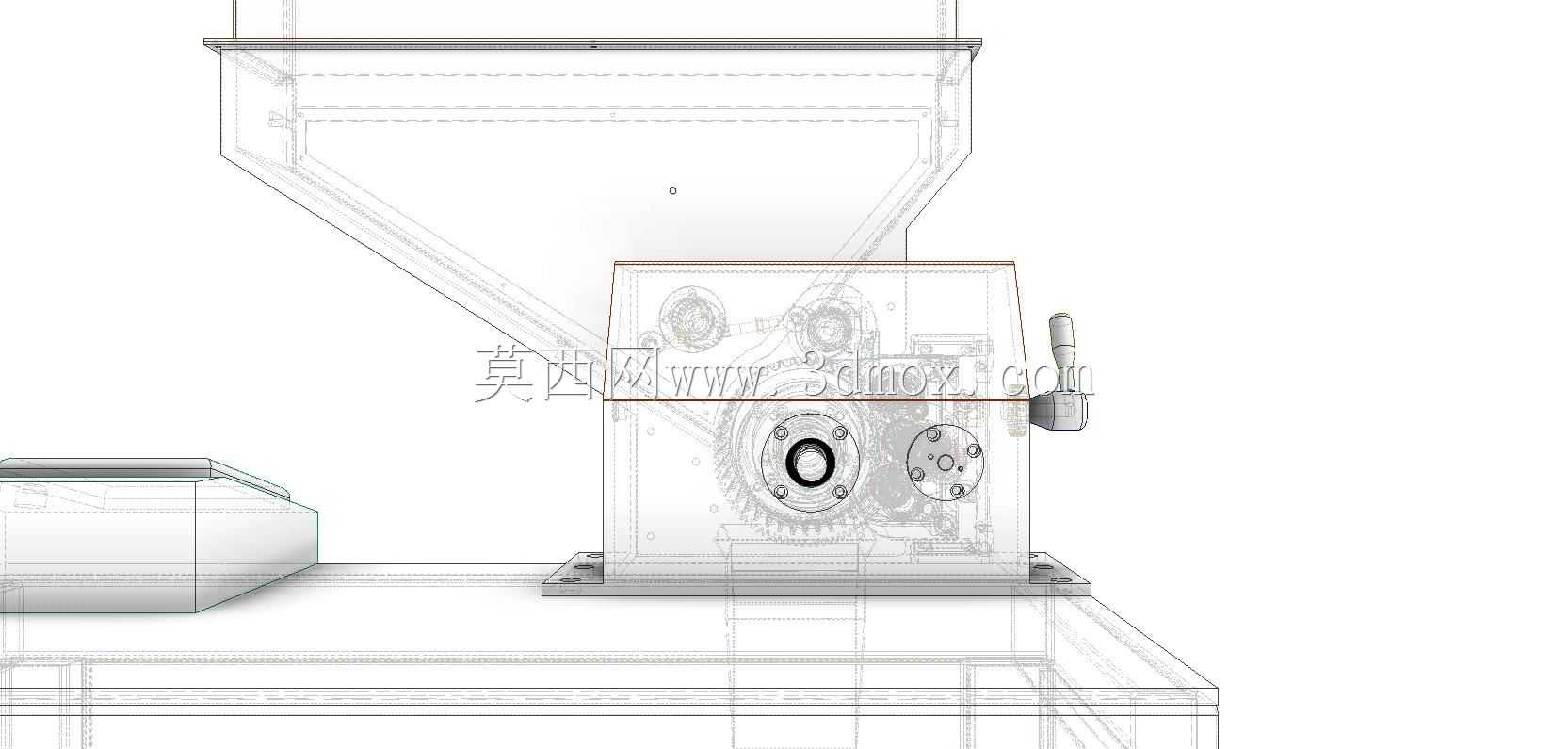

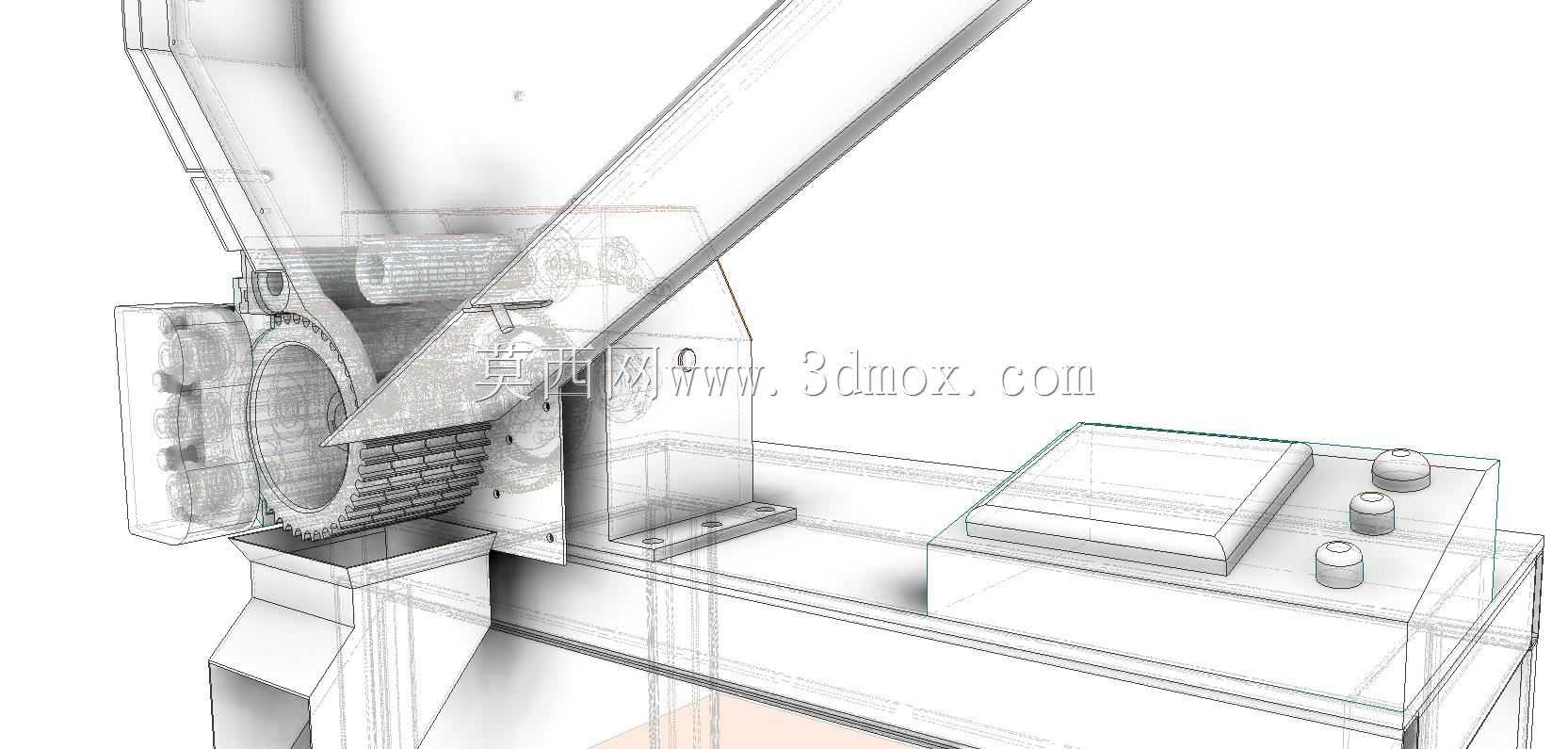

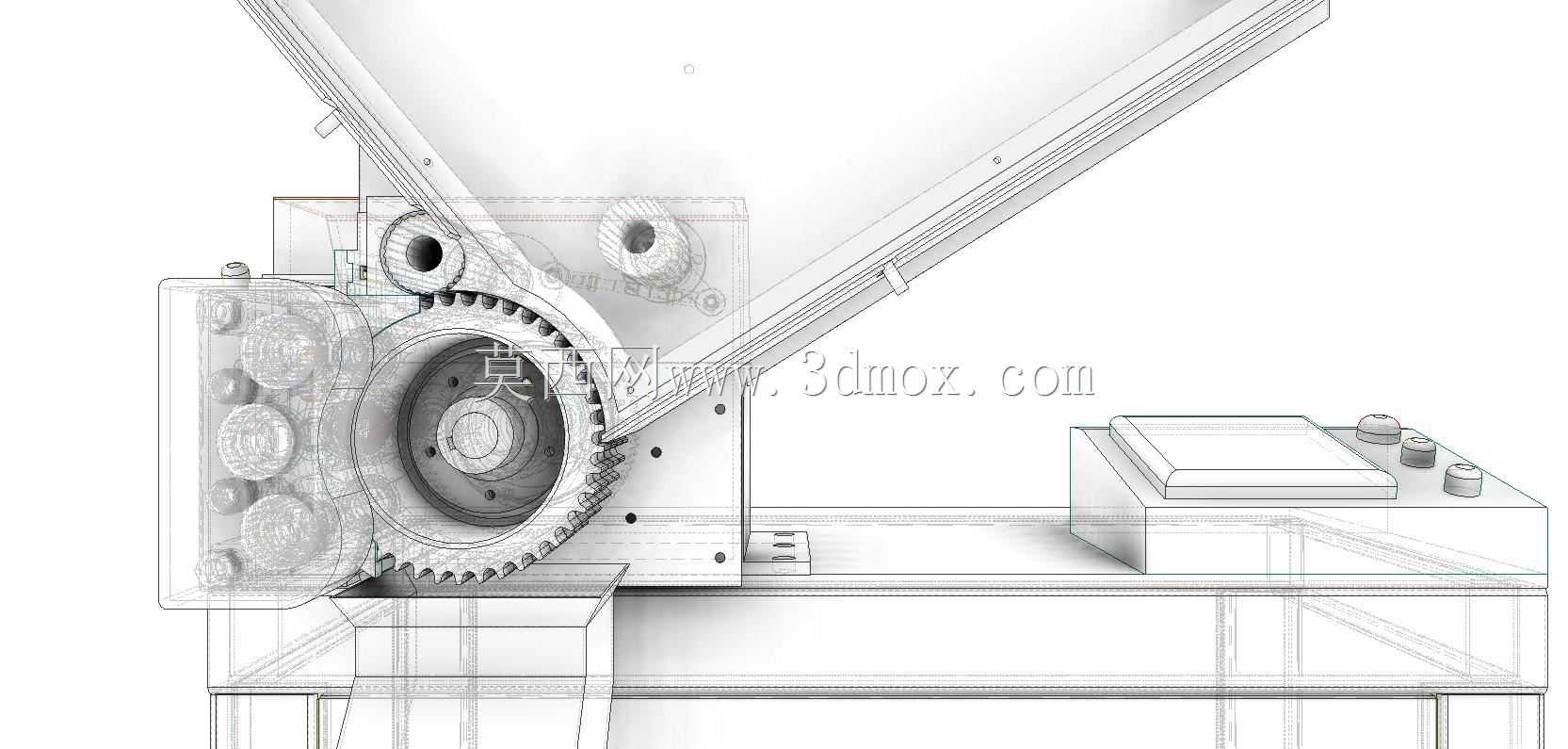

　　从结构设计角度看，机架以方管焊接框架配合封板形成稳定支撑，底部脚轮兼顾车间移位和工位调整，就位后可配合地脚或刹车固定，避免裁切振动影响切口质量。上部料斗采用倾斜导板和收口结构，目的不是单纯储料，而是让杂乱棒料在下滑过程中逐步理顺、排队，并控制进入切削区的姿态，防止叠料、卡料和斜切。裁切区域设置挡料、定位与导向件，保证滤棒轴向位置稳定；切断后的成品经斜向溜槽排出，便于接入接料盒或下游输送线。

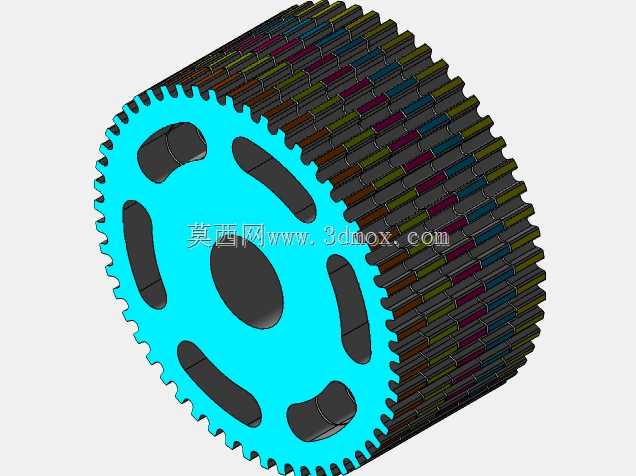

　　建模时需要重点核对运动干涉与维护边界：料斗翻转或开盖清理、切刀更换、传动带张紧、电机检修以及底部接屑盒抽出，都应在三维环境中预留操作空间。设备外形呈窄高型，占地面积相对较小，但上方料斗提升了整机重心，因此脚轮选型、机架刚度和地脚固定方式需同步校核。安装边界除本体长宽高外，还应保留顶部加料空间、前方出料与取样空间、侧面检修开门空间，并确认车间电源、气源或驱动接口位置。

　　该结构适合用于滤棒切断工艺验证、专用烟草机械方案设计、自动上料机构参考以及车间布局评审。模型中料斗、机架、裁切通道、溜槽、脚轮和防护封板之间的装配关系清晰，能够直观表达棒料从储料、理顺、进给、定位、切断到排出的完整流程，也便于后续在详细设计阶段补充刀具驱动、计数检测、安全防护和调速控制等模块。
