5.5千瓦自动换刀高速磨削电主轴

　　这台5.5千瓦自动换刀电主轴，是高速铣削、雕铣加工场景里的核心执行部件，日常在非金属模具精雕、铝合金薄壁件高速切削、石墨电极加工、木工浮雕开料这类需要高转速低振动的工位上承担主轴回转输出任务，和普通皮带传动主轴不同，它把驱动电机直接集成在主轴壳体内部，省去了中间传动带、齿轮副的传动间隙，回转精度和高速运转稳定性都有明显提升。

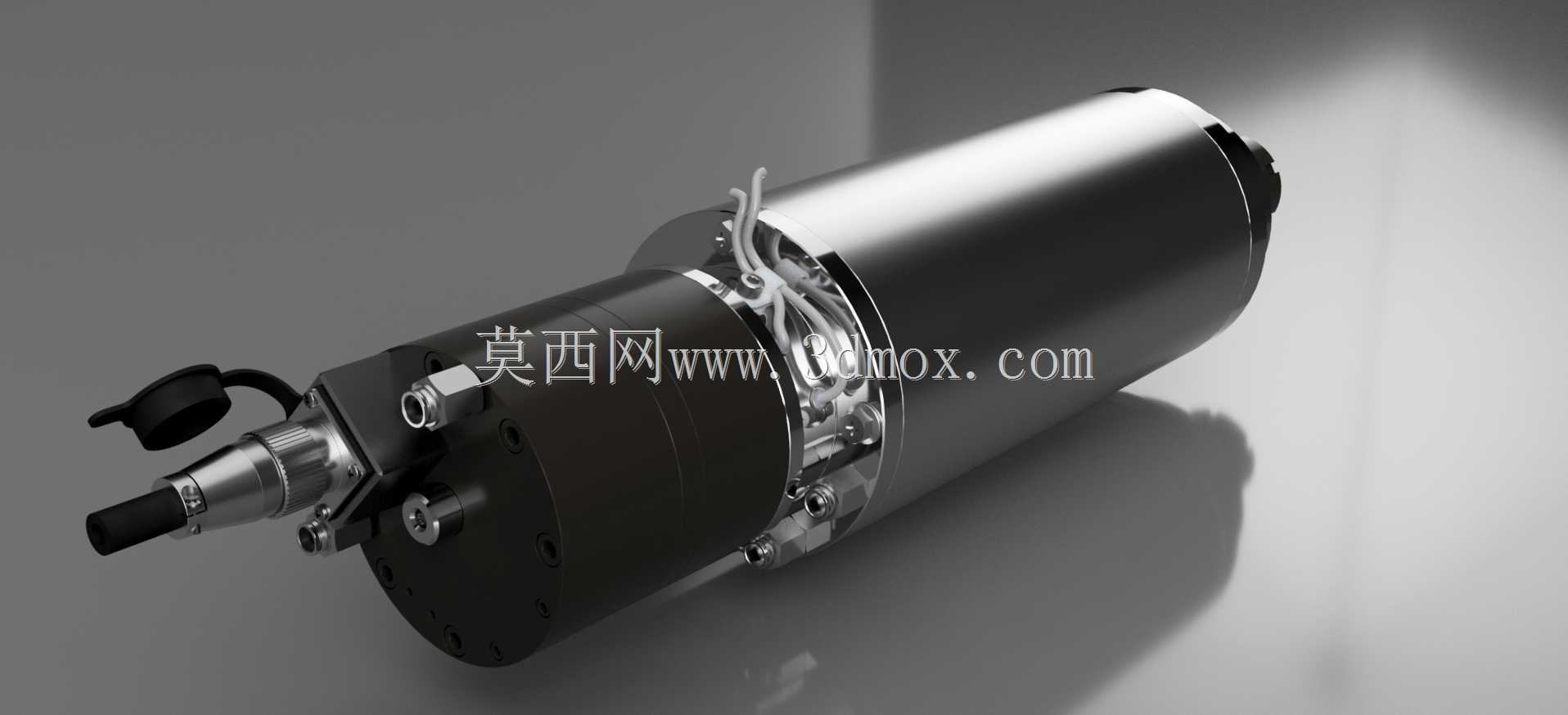

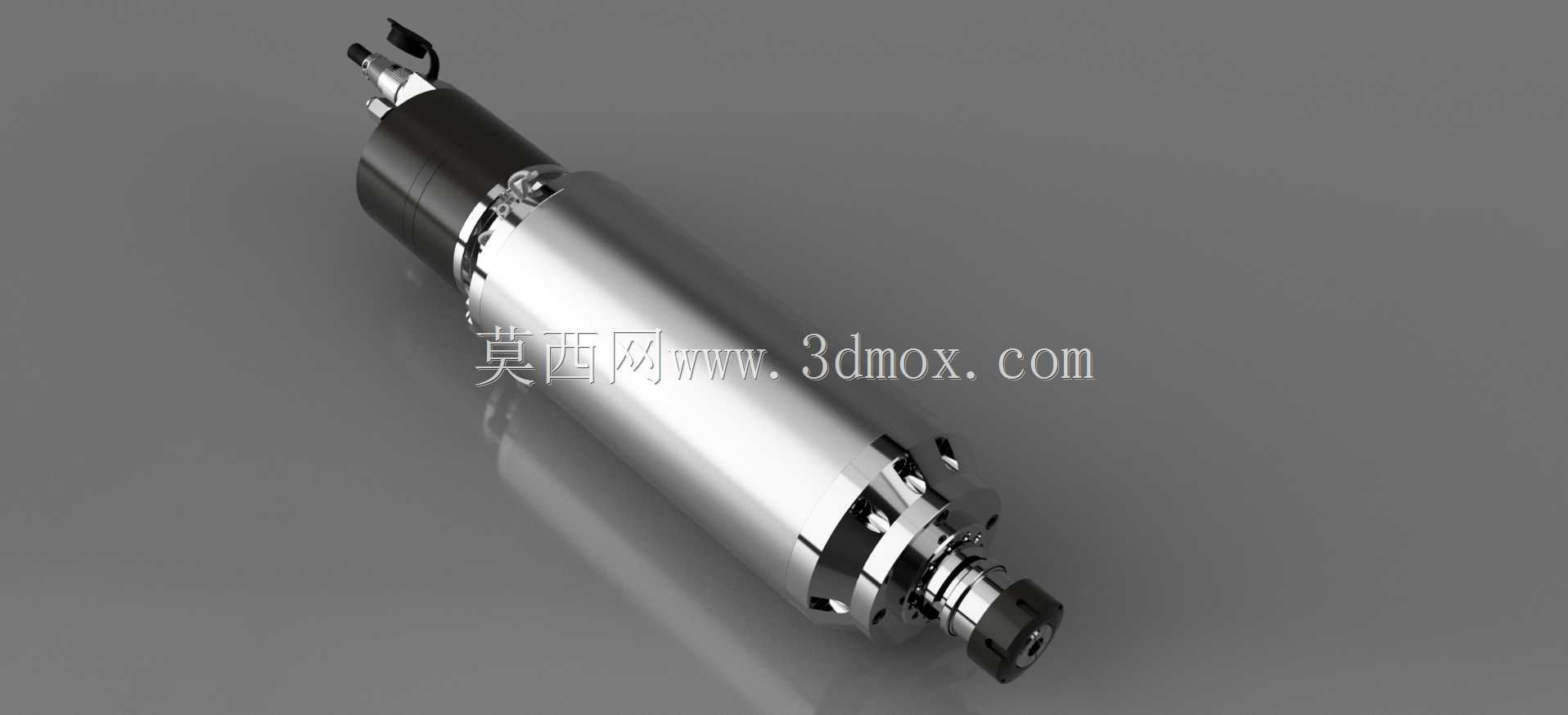

　　从结构设计逻辑来看，整机采用细长圆柱式布局，外壳主体做了抛光不锈钢防护处理，车间内切削液、石墨粉尘、木屑这类腐蚀性介质不容易附着锈蚀，日常维护擦拭也很方便。主轴前端是标准ER型弹性夹头刀柄接口，配套ATC自动换刀机构，可以在加工流程中配合机床刀库自动完成刀具松夹、更换动作，不需要人工停机拆刀，批量多工序加工的节拍能压缩不少。后端布置有动力接线端口、气路接口，自动松刀的气动驱动回路、定子冷却回路都从尾端集成引出，外围管路走线规整，不会和前端加工区域的切屑、喷淋液干涉。

　　做整机布局选型的时候，首先要核对它的安装边界：主轴整体为圆柱直筒形态，安装位依靠筒身的夹持锁紧座固定在机床滑枕或者Z轴拖板上，安装孔位要匹配筒身外径，预留的轴向空间要覆盖从尾端接线端到前端刀柄螺母的全长，径向方向要留出足够的刀具摆动、换刀机械手进出空间，不能和机床防护罩、排屑槽产生运动干涉。壳体内部设计了循环冷却流道，工作时通入恒温冷却水，可以把高速运转产生的定子发热、轴承摩擦热量及时带走，避免主轴热伸长影响加工尺寸精度。前端轴承组采用配对高速角接触陶瓷球轴承，预紧力经过精准调校，既可以支撑数万转工况下的径向切削载荷，也能承受钻削、铣削走刀带来的轴向进给力，回转跳动可以控制在微米级，加工出来的工件表面光洁度更高。

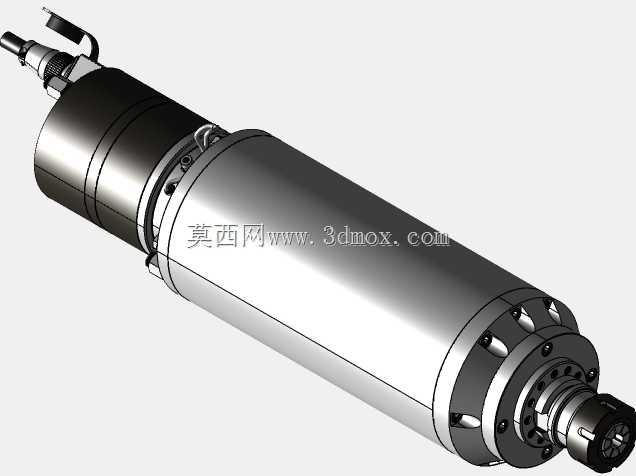

　　实际投产使用时，这类主轴常配套在立式雕铣机、高速加工中心、木工数控开料设备上，针对不同加工材质可以匹配对应转速区间：加工铝合金件时开启中高转速配合进给，能获得很高的材料去除率；加工亚克力、密度板这类非金属材料时拉满最高转速，走刀切面光滑无毛刺。三维建模过程中完整还原了主轴外壳的阶梯轮廓、前端夹头螺母的锁紧结构、尾端航插与气嘴的细部特征，装配关系完全按照实际装机的配合公差搭建，工程人员在做机床整机布局设计时，可以直接把模型导入装配环境，核验主轴和Z轴拖板、刀库、防护罩的空间干涉情况，提前预判管路走线、换刀行程的潜在问题，减少后期物理装机时的返工量。
