多档位凸轮式旋转切换开关结构

　　该结构对应机床电气控制回路中常用的多档位凸轮式旋转开关，主要承担手动模式选择、主回路或控制回路分合、电机运行状态切换等任务。在CA6140这类普通车床改造或配套设计中，操作者需要通过面板上的旋钮在停止、低速、高速、正反转或不同进给模式之间快速切换，开关本体则安装在电气箱内侧或操作面板后方，前端仅露出旋钮与标识板，既保证操作位置明确，也减少带电部件外露。

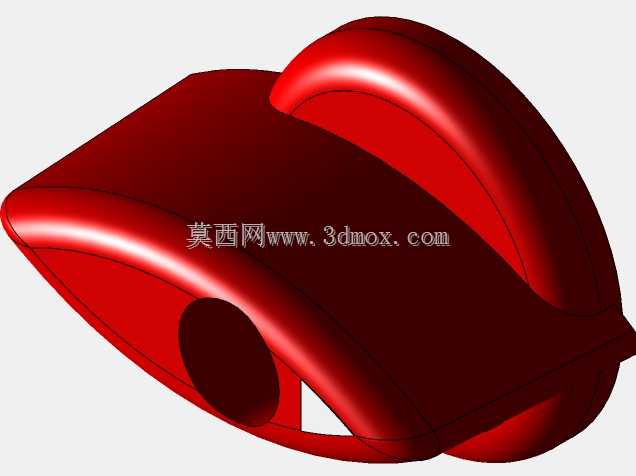

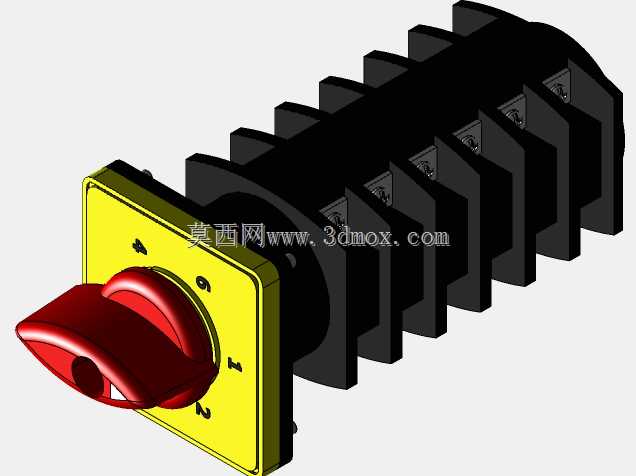

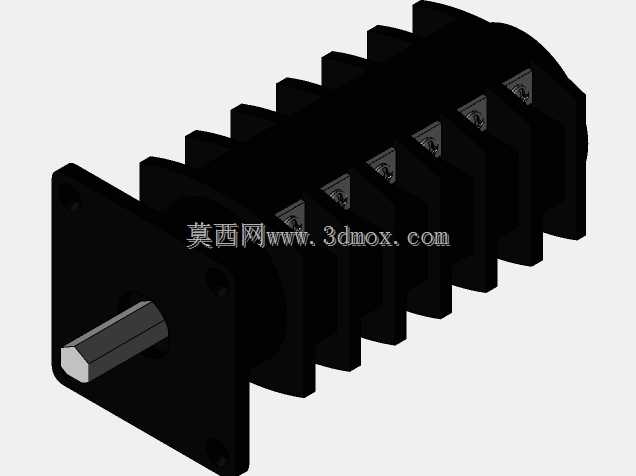

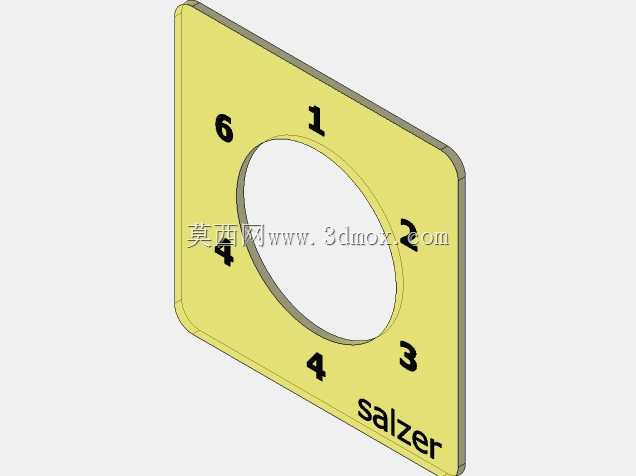

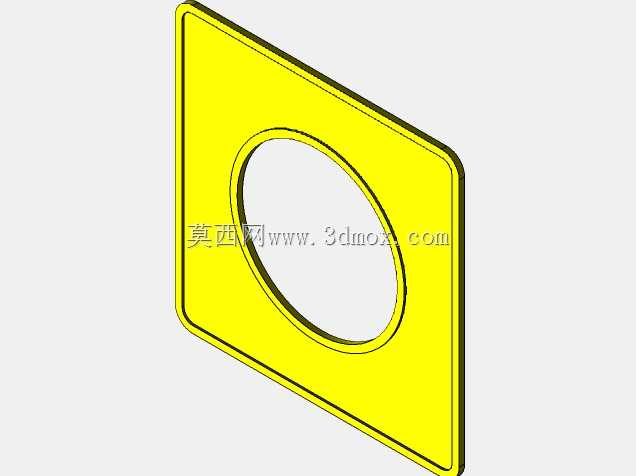

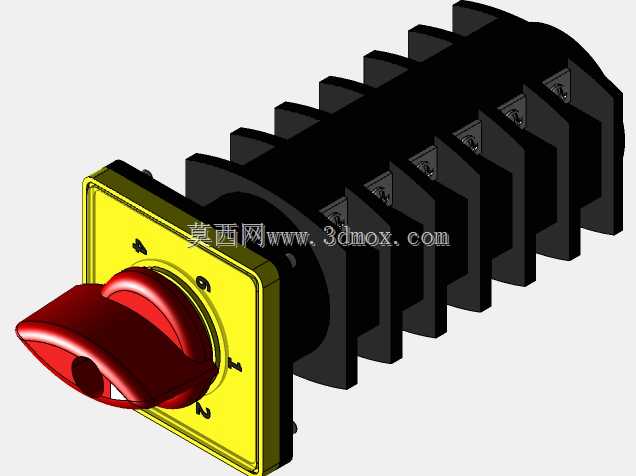

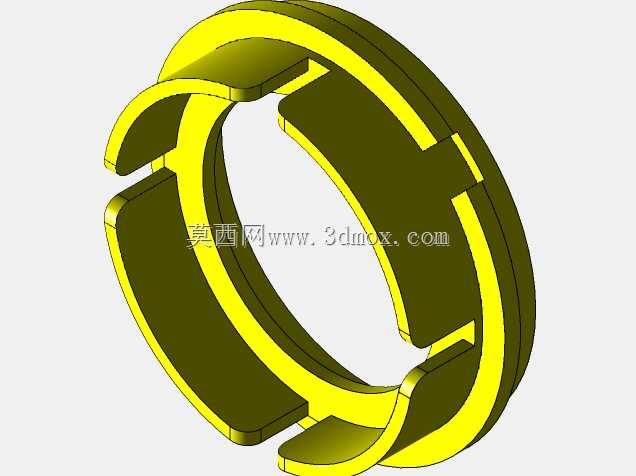

　　外形上，产品由前部黄色安装面板、红色旋转手柄、中部黑色绝缘基座和后部多层触点单元组成。面板带有档位数字与定位标识，手柄旋转时带动内部方轴同步动作；后部沿轴向叠装多组触点模块，每组模块包含静触点、动触桥、凸轮推动件和复位结构。不同层位的凸轮轮廓按档位逻辑加工，手柄停在某一角度时，对应层的触点被压合或释放，从而实现多回路独立通断。这种叠层结构便于按控制回路数量增减极数，也能在较小面板开孔内完成复杂切换。

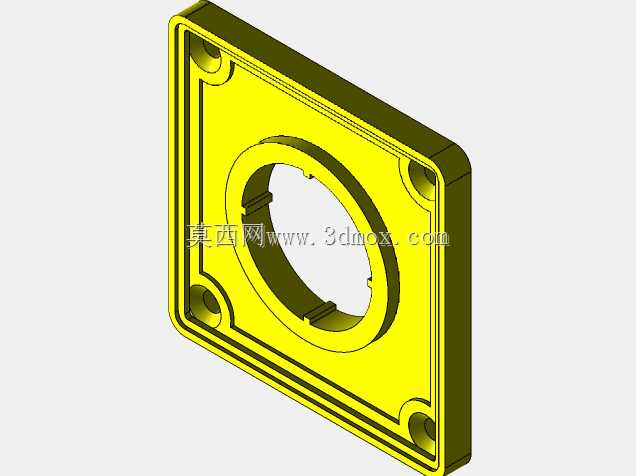

　　安装边界方面，前端方形面板贴合控制柜门板，后部主体向箱内延伸，轴向长度随触点层数增加而增大；接线端子沿侧面分层布置，层间设置绝缘隔筋，避免相邻回路短接。建模时需要重点还原面板安装孔位、手柄旋转包络、各层端子间距以及后部与线槽、导线弯曲半径之间的空间关系。若在机床电气柜中布置，应确认开关后方留有接线和维护空间，手柄转动范围内不得与门板加强筋或线束干涉。

　　从功能特性看，该类开关强调明确的档位手感、触点同步性和绝缘可靠性。内部凸轮与弹簧机构使触点在切换时快速动作，减少停留在中间位置造成的拉弧；多组触点可分别控制主电路、控制电路和指示电路，适合主轴启停、冷却泵选择、照明回路转换等场景。结构设计上，绝缘外壳承担相间隔离和触头支撑，金属方轴传递扭矩，前端面板同时起到定位、防尘和标识作用。

　　三维建模过程中，旋转体、叠层模块和端子阵列适合采用参数化方式处理：先建立单组触点单元，再按极数沿轴向阵列，最后根据档位关系调整凸轮轮廓与手柄角度。装配检查应关注旋钮在各档位的角度位置、触点开合状态、端子朝向以及面板与柜门的贴合关系。对设备选型人员而言，该结构可用于核对安装开孔、操作方向、回路层数和柜内深度；对结构设计人员，则可作为面板操作件、电气箱布局和人机操作界面设计的参考。
